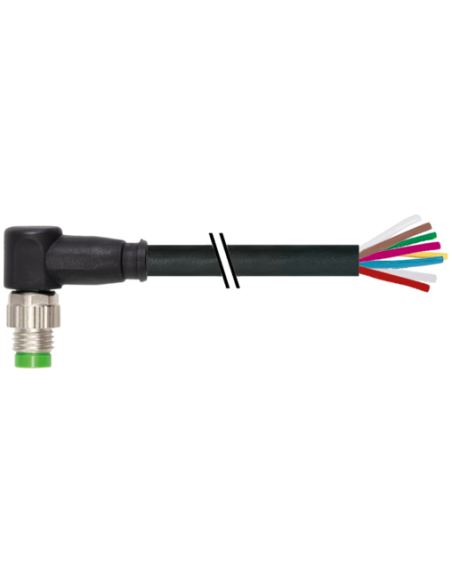

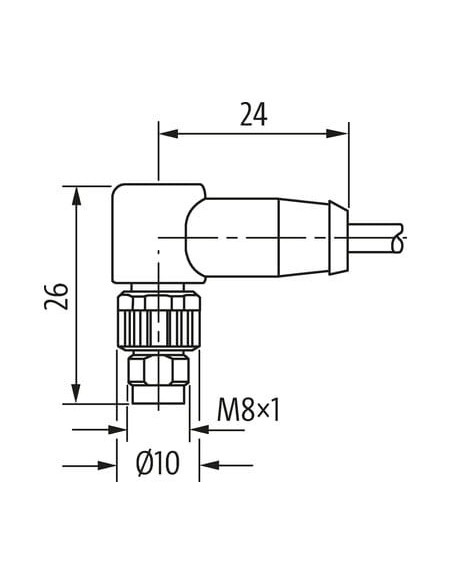

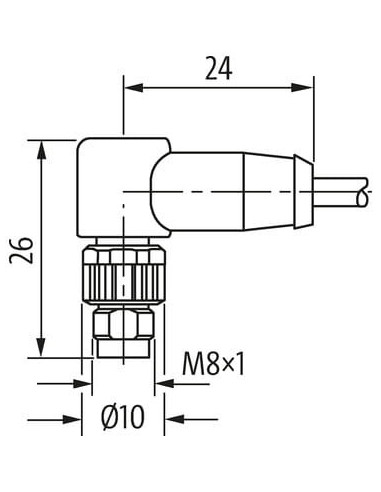

Męski 90°
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

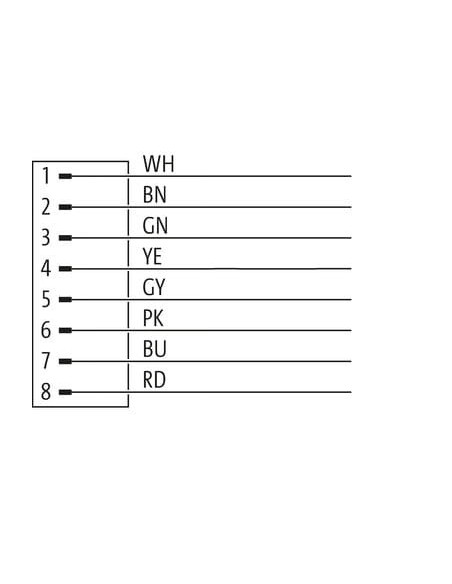

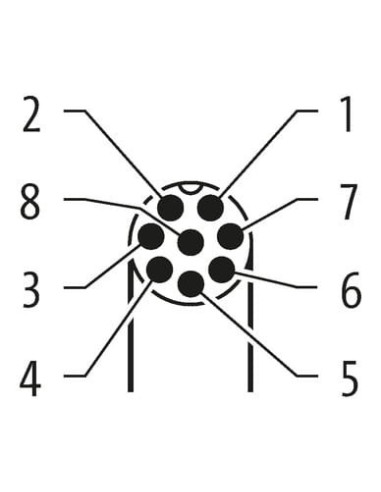

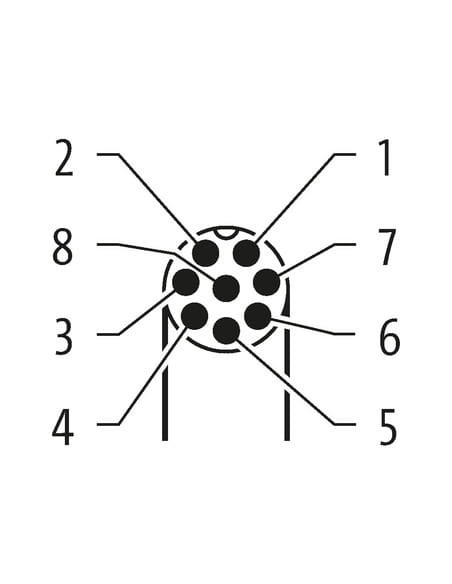

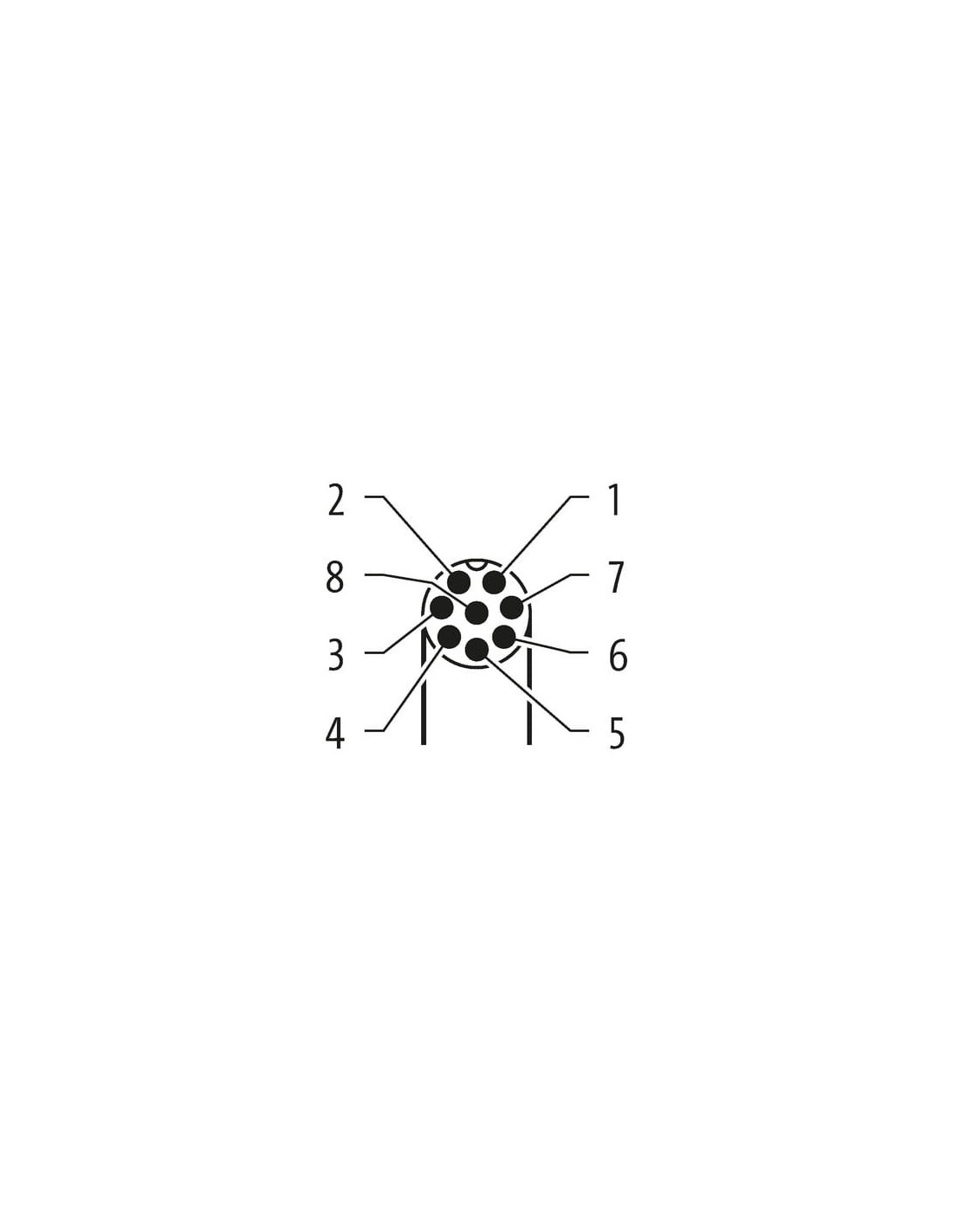

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

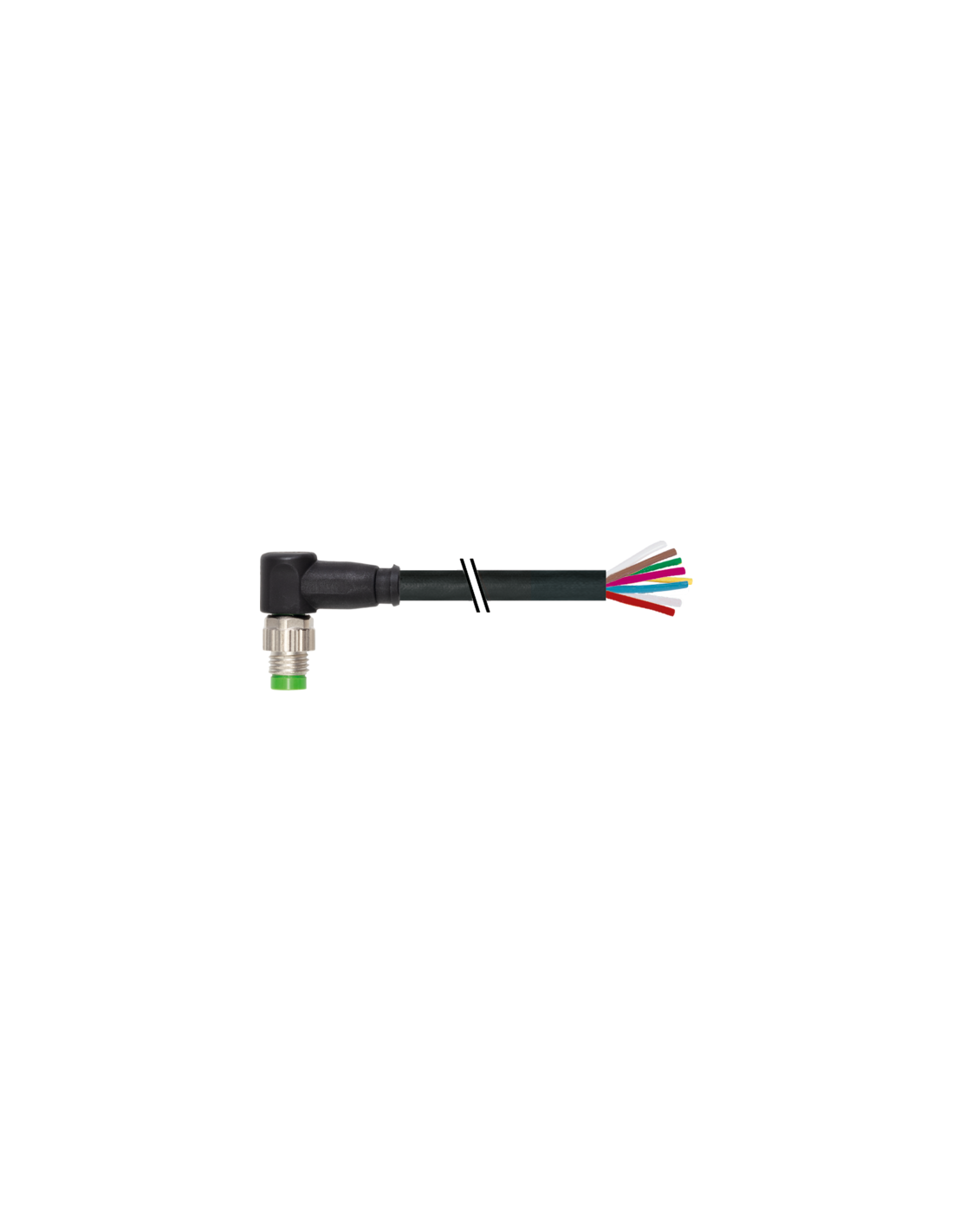

Złącze M8 męskie 90° na kabel – 8-pin, IP67, kod produktu 7000-08931-6960200
Złącze M8 męskie 90° na kabel to wysokiej klasy komponent przeznaczony do realizacji niezawodnych połączeń elektrycznych w aplikacjach przemysłowych. Wyposażone w 8 pinów oraz złącze pod kątem 90°, zapewnia uniwersalność montażu oraz oszczędność miejsca w instalacjach o ograniczonej przestrzeni.
Zastosowanie złączy M8 męskich kątowych w automatyce przemysłowej
Elementy te znajdują szerokie zastosowanie w:
- Automatyce przemysłowej – integracja czujników, siłowników i komponentów sterujących,
- Montażu maszyn – niezawodne połączenia sygnałowe i zasilające,
- Robotyce – komunikacja modułów i sensorów w układach ruchomych,
- Przetwórstwie spożywczym i farmaceutycznym – połączenia odporne na działanie olejów i środków chemicznych.
Męskie złącze M8 z przewodem – zalety techniczne
Główne zalety złącza M8 kątowego 8-pin:
- Stopień ochrony IP67 – odporność na kurz, pyły oraz chwilowe zanurzenie w wodzie,
- Wytrzymała konstrukcja – obudowa z TPU oraz niklowane elementy metalowe,
- Wysoka odporność chemiczna i na oleje – idealny wybór w środowisku przemysłowym,
- Pozłacane styki – zapewniają niezawodny przesył sygnału i minimalizują ryzyko korozji,
- Przewód PUR – elastyczny, odporny na zginanie, płomień i działanie czynników chemicznych,
- Długość kabla 2m – wygodne połączenie urządzeń kontrolnych i wykonawczych,
- Uniwersalne kodowanie A – standaryzacja połączeń w systemach automatyki.
Możliwości i budowa męskiego złącza M8 na kabel
Zmodyfikowane złącze M8 8-pin umożliwia szybkie i pewne podłączenie zarówno do gotowych przewodów, jak i do indywidualnie przygotowywanych instalacji. Konfekcja przewodu zakończona wolnymi końcami pozwala na dowolny sposób zakończenia instalacji – np. poprzez zaciski śrubowe, wtłaczanie do sterowników czy połączenia szynowe.
- Konstrukcja kątowa 90° sprawdza się w miejscach o ograniczonej przestrzeni,
- Wyraźnie oznaczona kolorystyka żył ułatwia szybki i bezbłędny montaż,
- Solidne połączenie mechaniczne z zabezpieczeniem przeciwwstrząsowym,
- Przewód odporny na miliony cykli zginania, co gwarantuje trwałość nawet w ruchomych aplikacjach (np. prowadniki kablowe).
Złącze M8 męskie na kabel – przykładowe zastosowania
Produkt wykorzystywany jest m.in. w następujących aplikacjach:
- Podłączenie czujników oraz elementów wykonawczych maszyn,
- Sterowniki PLC w liniach produkcyjnych,
- Półautomatyczne stanowiska testowe i kontrolne,
- Robotyka przemysłowa i transport wewnętrzny,
- Przemysł chemiczny i spożywczy, gdzie ważna jest podwyższona odporność na środki czyszczące i oleje.
Złącze M8 męskie kątowe – konstrukcja i bezpieczeństwo
Zabezpieczenie przed przypadkowym rozłączeniem dzięki precyzyjnemu gwintowaniu M8x1 oraz niklowanej blokadzie. Odporność na drgania pozwala na długotrwałą pracę w dynamicznych środowiskach. Stopień ochrony IP67 sprawia, że złącze nadaje się do zastosowań w trudnych warunkach przemysłowych.
Przewód spełnia wymagania normy DIN EN 61076-2-104 (M8), a szeroki zakres temperatury pracy oraz zgodność z międzynarodowymi normami odporności na płomień i oleje daje pewność wysokiego poziomu bezpieczeństwa i kompatybilności.
