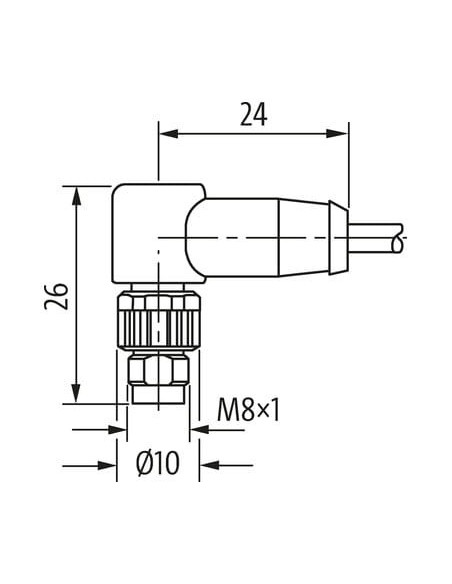

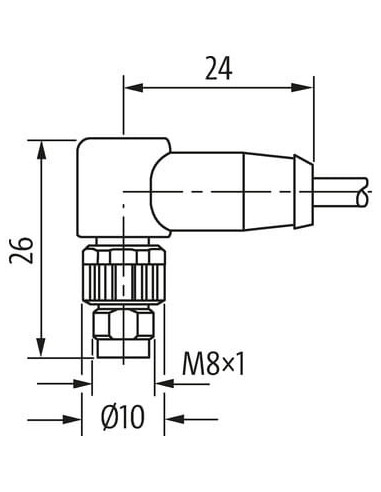

Męski 90°
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

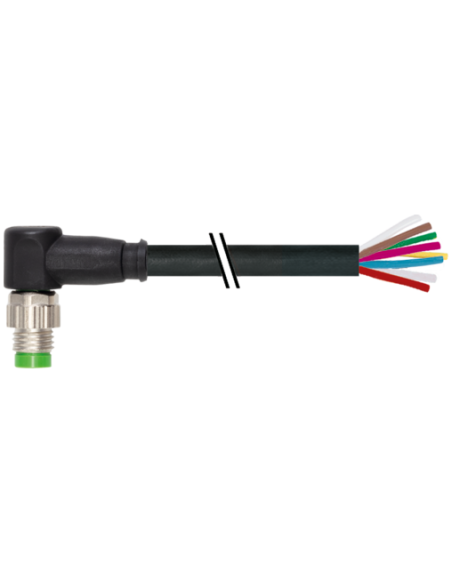

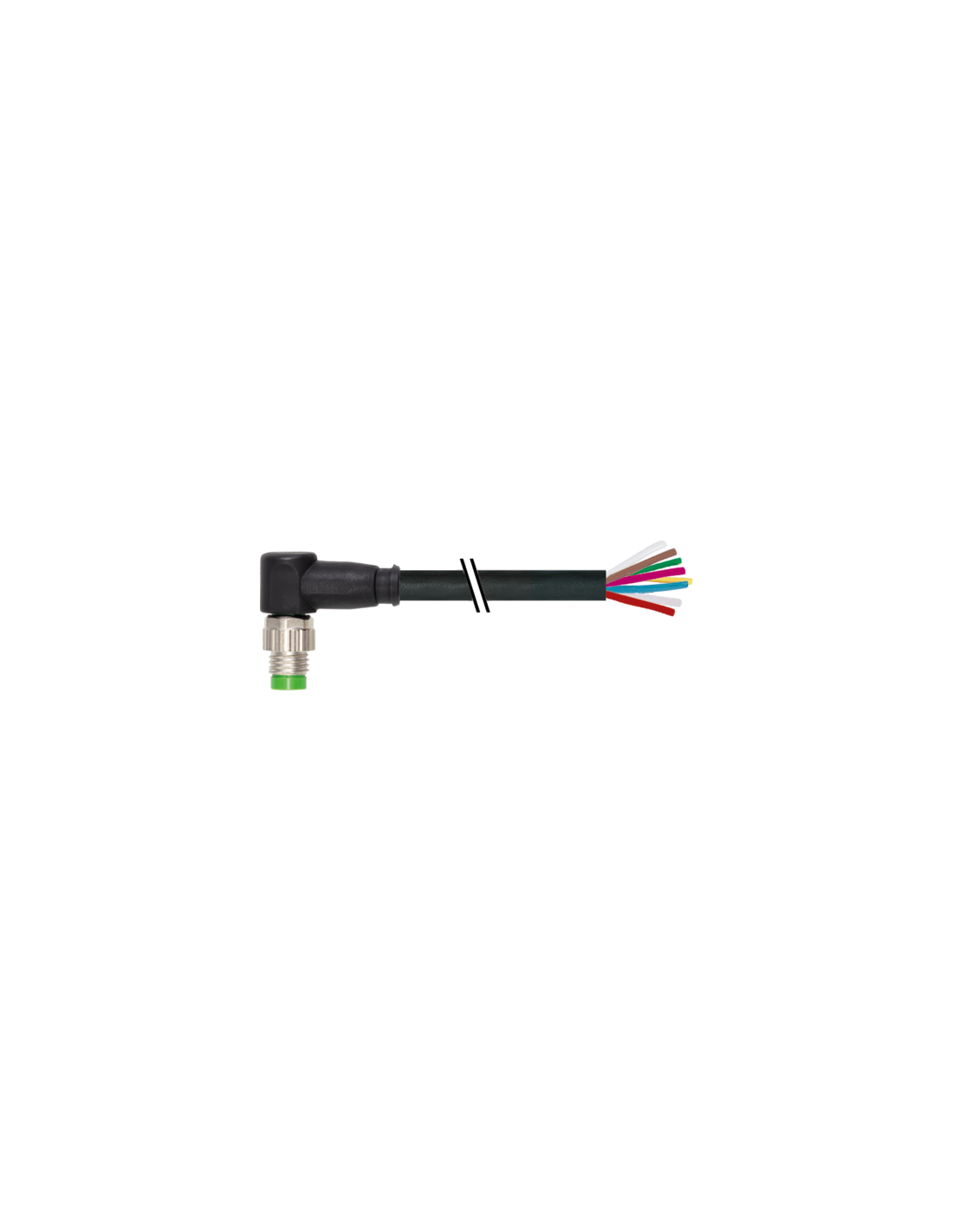

Złącze M8 męskie 90° do kabla drewnianego 8-pin, 1,5 m – Kod: 7000-08931-6960150
Złącze M8 męskie 90° do kabla drewnianego to niezawodny i uniwersalny element przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, maszynach oraz instalacjach wymagających solidnego połączenia sygnałowego i zasilającego. Produkt wyróżnia się kątem wyjścia przewodu 90°, co umożliwia montaż w miejscach o ograniczonej przestrzeni i zapewnia wygodne prowadzenie kabla.
Najważniejsze cechy złącza M8 8-pinowego
- Złącze męskie M8 z 8 pozłacanymi pinami zapewnia wysoką jakość połączenia oraz odporność na korozję i utlenianie styków.
- Kątowe wyprowadzenie przewodu (90°) – idealne w miejscach z ograniczonym miejscem montażowym.
- Długość kabla: 1,5 m – wygoda prowadzenia i łączenia urządzeń w instalacjach przemysłowych.
- Obudowa z tworzywa sztucznego TPU – gwarantuje trwałość, odporność chemiczną oraz na oleje (szczegółową odporność na media należy potwierdzić dla konkretnej aplikacji).
- Stopień ochrony: IP67 – zabezpieczenie przed wnikaniem pyłu oraz krótkotrwałym zanurzeniem w wodzie, co pozwala na montaż również w trudnych warunkach przemysłowych.
- Kodowanie: A, gwarantujące prawidłową kompatybilność z automatyką przemysłową.
- Solidne wykonanie mechaniczne – blokada oraz złącza śrubowe z niklowanego odlewu cynkowego zapewniają długą żywotność i odporność na wstrząsy.
Zastosowania złącza M8 męskiego 90° – Automatyka, przemysł, maszyny
Opisywany przewód i złącze są powszechnie stosowane w systemach czujników, siłowników, panelach sterowniczych, rozdzielnicach, maszynach produkcyjnych, a także w budowie nowoczesnych linii technologicznych. Dzięki wysokiej ochronie IP67 oraz wytrzymałej konstrukcji złącze doskonale sprawdza się zarówno w środowiskach suchych, jak i wilgotnych, narażonych na występowanie pyłów, substancji oleistych czy drgań mechanicznych.
Kodowanie oraz standard DIN EN 61076-2-104 (M8) sprawiają, że jest to rozwiązanie kompatybilne z większością systemów automatyki, a szeroka gama możliwych aplikacji pozwala na integrację zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.
Najważniejsze zalety produktu
- Natychmiastowa gotowość do pracy – produkt zakończony wolnym końcem kabla do swobodnej konfekcji.
- Bardzo dobra odporność chemiczna oraz odporność na oleje, benzynę i płomienie.
- Duża wytrzymałość mechaniczna podczas pracy w ruchu – kabel przystosowany do pracy w systemach typu C-track (ponad 2 mln cykli przy 25°C).
- Przewód o średnicy zewnętrznej 5,5 mm z izolacją PUR oraz żyłami o przekroju 0,14 mm², co gwarantuje niezawodność transmisji sygnałów i zasilania.
- Maksymalne napięcie robocze: 30 V AC/DC dla złącza; 300 V AC dla kabla.
- Szeroki zakres temperatur pracy: -25°C do +80°C dla złącza oraz -30°C do +80°C dla przewodu (stała instalacja).
Opis przewodu i schemat połączeń – Kolorystyka żył, budowa
Wewnątrz znajduje się 8 żył miedzianych klasy 6, oznakowanych kolorami: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony, co ułatwia konfekcjonowanie i szybkie podłączanie w układach automatyki.

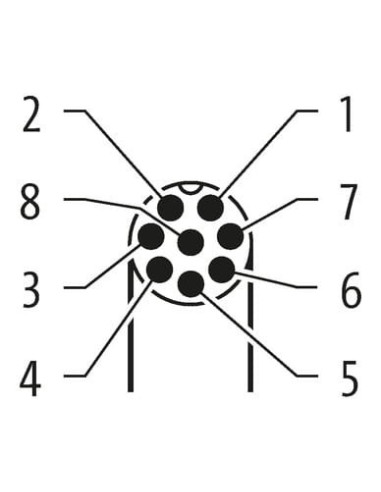

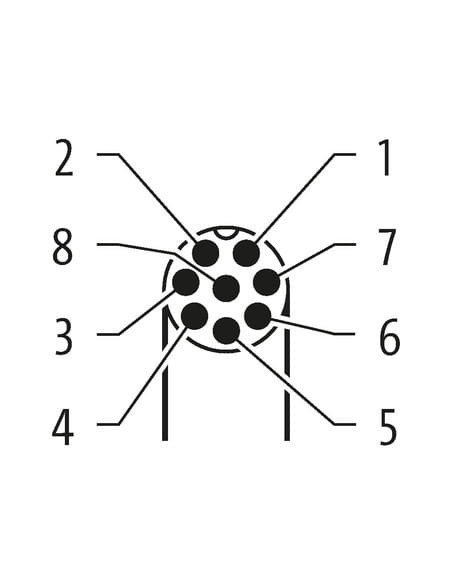

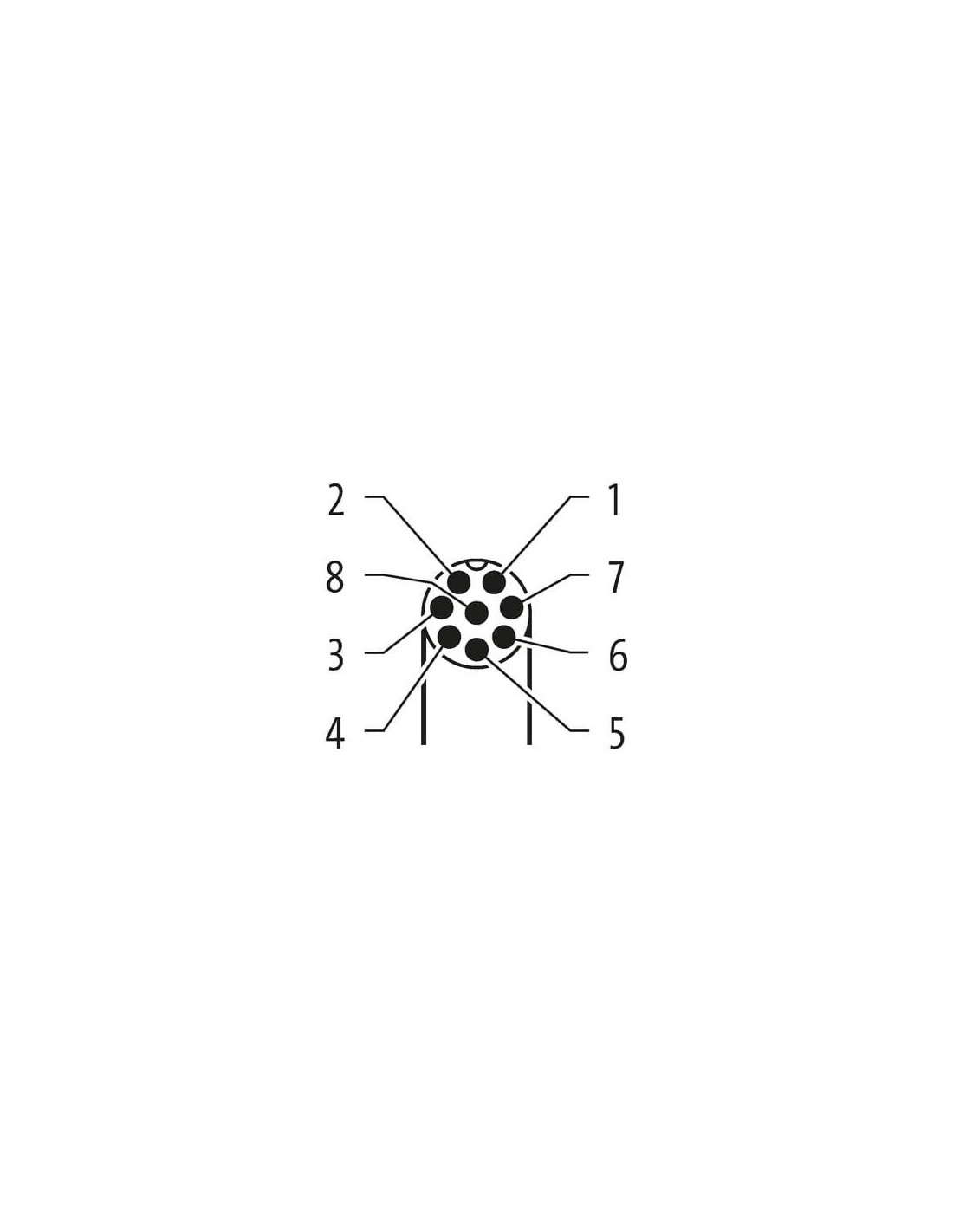

Schemat wyprowadzeń oraz numeracja pinów zgodnie ze standardami M8 zapewnia czytelność i pewność wykonania poprawnych połączeń elektrycznych.

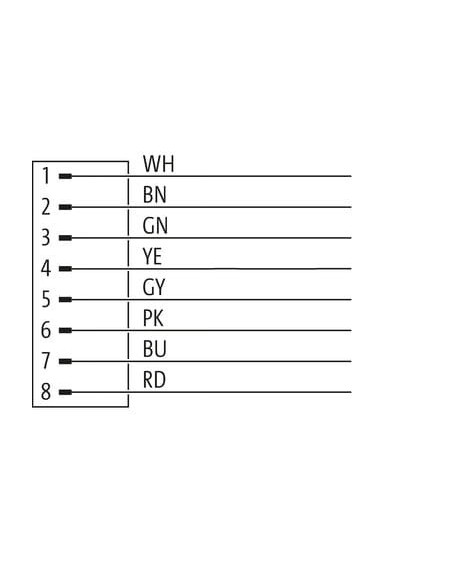

- 1: WH (biały)
- 2: BN (brązowy)
- 3: GN (zielony)
- 4: YE (żółty)
- 5: GY (szary)
- 6: PK (różowy)
- 7: BU (niebieski)
- 8: RD (czerwony)
Złącze M8 męskie kątowe 8-pin – uniwersalne wykorzystanie w przemyśle
Dzięki swojej niezawodności i wytrzymałości złącze M8 kątowe 8-pin do przewodu 1,5 m znajduje zastosowanie zarówno w instalacjach stałych, jak i ruchomych, w tym w robotyce, maszynach CNC, systemach monitoringu i układach bezpieczeństwa. Złącze spełnia rygorystyczne wymagania dla aplikacji przemysłowych oraz gwarantuje trwałe, szczelne i bezpieczne połączenie.
