Dostępny
Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 126 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

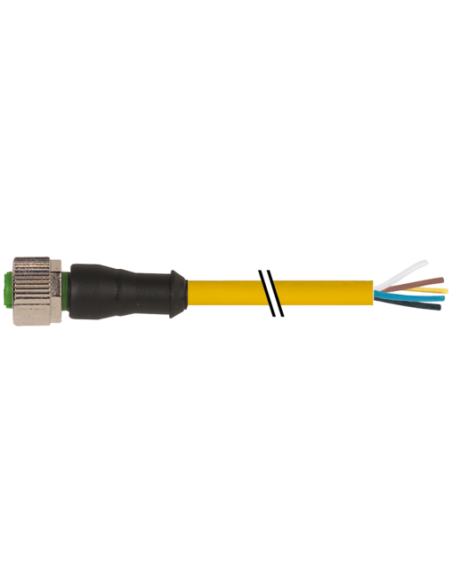

Konektor M12 żeński prosty z wolnym końcem – Przewód 7,5 m – 5-pinowy kodowany A
Konektor M12 żeński prosty z wolnym końcem kabla o długości 7,5 metra to wysokiej jakości komponent przeznaczony do niezawodnych połączeń w automatyce przemysłowej, instalacjach maszyn oraz aplikacjach przemysłowych, gdzie wymagana jest szybka i bezpieczna transmisja sygnału lub zasilania. Produkt oznaczony kodem 7000-12241-1260750 spełnia kluczowe normy branżowe (DIN EN 61076-2-101), gwarantując trwałość oraz zgodność ze standardami przemysłowymi M12.
Solidna konstrukcja i trwałość konektora M12
Obudowa konektora została wykonana z wytrzymałego tworzywa sztucznego, a elementy blokujące i śrubowe są pokryte warstwą niklowaną, co zapewnia odporność na ścieranie, dobre właściwości antykorozyjne oraz wydłużoną żywotność. Konektor wyposażony jest w plastikową radełkowaną śrubę, ułatwiającą montaż bez użycia narzędzi oraz gwarantującą solidne, mechaniczne zabezpieczenie połączenia.
- Stopień ochrony IP65, IP66K, IP67 – wysoka szczelność przed pyłem i wodą, także podczas mycia ciśnieniowego
- Blokada antywstrząsowa – bezpieczna praca w intensywnie eksploatowanych środowiskach przemysłowych
- Odporność chemiczna i olejoodporność – możliwość stosowania w środowiskach z obecnością smarów, olejów oraz niektórych środków chemicznych
- Zakres temperatury pracy od -25°C do 85°C (zależny od rodzaju kabla)
Zastosowania konektora M12 żeńskiego z wolnym końcem
Produkt szczególnie polecany do aplikacji automatyki przemysłowej, takich jak okablowanie czujników, siłowników, urządzeń sterujących, systemów robotyki, maszyn CNC oraz instalacji liniowych wytwarzania. Stosowany wszędzie tam, gdzie wymagane jest szybkie i łatwe podłączanie kabli, wysoka wytrzymałość na czynniki mechaniczne i środowiskowe oraz przestrzeganie norm bezpieczeństwa pracy i ochrony obwodów elektrycznych.
- Automatyka przemysłowa i procesowa
- Linie produkcyjne, robotyka, zautomatyzowane systemy magazynowania
- Przemysł spożywczy, drzewny, chemiczny, farmaceutyczny
- Systemy bezpieczeństwa i monitoringu maszyn
Parametry i przewaga zastosowanych materiałów
Kabel o długości 7,5 m wykonany jest z tworzywa PUR, które charakteryzuje się wysoką elastycznością, odpornością na ścieranie oraz uszkodzenia mechaniczne. Przewody są bezhalogenowe, bezołowiowe i bezsilikonowe, co zwiększa bezpieczeństwo stosowania w nowoczesnych zakładach.
- 5 żył (przewodów) o przekroju 0,34 mm²
- Kolory przewodów zgodne z normami (brązowy, biały, niebieski, czarny, szary)
- Kodowanie A – zabezpiecza przed błędnym podłączeniem
- Pozłacane styki zapewniają niski opór kontaktowy i wysoką jakość transmisji sygnału
Bezpieczeństwo i niezawodność połączenia M12
Montaż konektora odbywa się poprzez proste włożenie i dokręcenie, co gwarantuje szybkie i bezbłędne podłączenie nawet w warunkach przemysłowych. Szerokie spektrum certyfikatów i zgodność z międzynarodowymi normami sprawiają, że jest to komponent spełniający rygorystyczne wymagania jakościowe i bezpieczeństwa.
Dzięki szerokiej gamie zastosowań oraz solidnej konstrukcji, konektor M12 żeński prosty z wolnym końcem kabla to doskonały wybór do profesjonalnych instalacji w automatyce przemysłowej i zaawansowanych aplikacjach produkcyjnych.
