Żeński kątowe
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

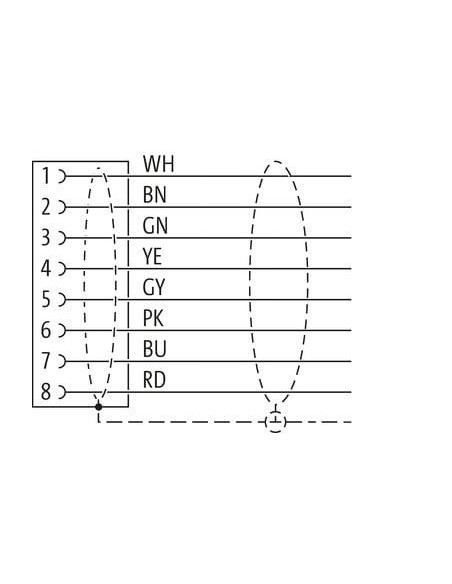

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 291 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński katowy do zastosowań przemysłowych – 8 pinów, Kod: 7000-17141-2911000
Konektor M12 żeński katowy z wolnymi końcami kabli to specjalistyczny element przeznaczony do połączeń w wymagających warunkach przemysłowych, szczególnie w automatyce, sterowaniu maszynami, instalacjach czujników oraz systemach przesyłu sygnału. Wersja z ośmioma pinami oraz ekranowaniem gwarantuje stabilność sygnału oraz ochronę przed zakłóceniami elektromagnetycznymi w trudnych środowiskach przemysłowych.
Zalety i cechy konektora M12 katowego z wolnymi końcami kabli
- Katowa konstrukcja umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni, co pozwala na prowadzenie przewodów nawet w trudno dostępnych obszarach maszyn.
- 8-pinowe złącze spełnia wymagania zaawansowanych aplikacji, w których istotne jest przesyłanie wielu sygnałów lub zasilanie urządzeń zgodnie ze standardem M12.
- Pełne ekranowanie z oplotem miedzianym oraz dodatkową warstwą folii zwiększa odporność na zakłócenia elektromagnetyczne, zapewniając niezawodność transmisji sygnału.
- Obudowa z tworzywa PUR charakteryzuje się bardzo dobrą odpornością chemiczną, wytrzymałością na oleje oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65, IP66K, IP67 gwarantuje wysoką odporność na kurz, wilgoć oraz mycie pod ciśnieniem, czyniąc konektor idealnym do zastosowań w przemyśle spożywczym, maszynowym czy automotive.
- Kodowanie A zapewnia prawidłowy montaż i uniemożliwia błędne podłączenie.
- Pozłacane styki gwarantują niską rezystancję połączenia i długą, bezawaryjną pracę nawet przy częstym rozłączaniu.
- Długość kabla 10 m umożliwia swobodne prowadzenie instalacji, nawet w rozbudowanych systemach automatyki.
Zastosowanie konektora M12 żeńskiego, katowego
Konektor M12 żeński (katowy, ekranowany, 8-pinowy) jest wykorzystywany między innymi w:
- automatyce przemysłowej – do podłączania czujników, siłowników, enkoderów i elementów wykonawczych,
- systemach sterowania maszyn i linii produkcyjnych,
- aplikacjach wymagających wysokiej odporności na zakłócenia oraz czynniki środowiskowe,
- układach przesyłu sygnałów binarnych i analogowych,
- sytuacjach wymagających niezawodnego połączenia na dłuższych odcinkach kablowych.
Budowa i wykonanie konektora M12 żeńskiego katowego
Katowy korpus złącza wykonany jest z trwałego, odpornego na ścieranie tworzywa. Element mocujący z cynkowego odlewu ciśnieniowego jest pokryty niklem, co podnosi odporność mechaniczną i chemiczną. Kabel z powłoką PUR zachowuje elastyczność nawet w niskich temperaturach, a żyły są oznakowane różnymi kolorami dla łatwej identyfikacji podczas montażu.
Standardowe oznaczenia kolorystyczne żył oraz przemyślana konstrukcja konektora ułatwiają szybkie i bezbłędne podłączenie zarówno w serwisie, jak i podczas pierwszego montażu. Produkt spełnia wymagania normy DIN EN 61076-2-101, co potwierdza jego kompatybilność z większością systemów M12.
Typowe zastosowania i korzyści ze stosowania złącza M12 katowego z przewodem 10 m
Wysoka jakość wykonania oraz niezawodność połączenia sprawiają, że konektor sprawdzi się w środowiskach wymagających trwałych i odpornych na agresywne czynniki złączy. Specjalistyczny design umożliwia wykorzystanie produktu również w systemach, gdzie konektory narażone są na wstrząsy, dynamiczne ugięcia oraz intensywną eksploatację.
- Wysoki standard bezpieczeństwa – ochrona IP67/66K/65
- Osłona kabla zapewniająca odporność mechaniczną
- Możliwość łatwego prowadzenia przewodu pod kątem
- Stabilność transmisji nawet w długich układach
Złącze M12 żeńskie katowe – gwarancja niezawodności
Konektor M12 żeński katowy z wolnymi końcami kabli to rozwiązanie spełniające wysokie wymagania przemysłu – wszędzie tam, gdzie liczy się trwałość, szczelność oraz stabilność elektroniki połączeniowej.
