Żeński kątowe
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

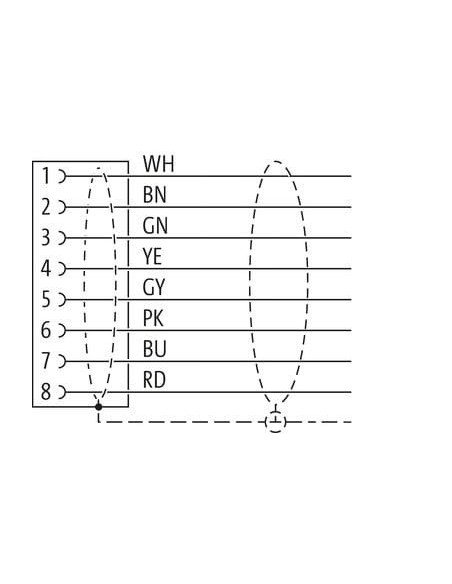

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 717 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 66 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

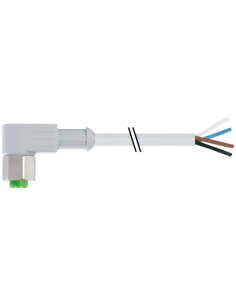

Konektor M12 żeński kątowy z wolnymi kablami 8-pin, 10 m – 7000-17141-7171000
Konektor M12 żeński kątowy z wolnymi końcami kablowymi to wytrzymałe i uniwersalne rozwiązanie do profesjonalnych instalacji przemysłowych. Dzięki 8-pinowej konstrukcji oraz ekranowaniu zapewnia niezawodne połączenia w trudnych warunkach przemysłowych, gwarantując ochronę sygnału przed zakłóceniami elektromagnetycznymi.
Zastosowanie konektora M12 kątowego – dla automatyki i przemysłu
Konektor M12 kątowy żeński znajduje szerokie zastosowanie w aplikacjach przemysłowych, które wymagają odpornych i szczelnych połączeń elektrycznych. Produkt idealnie sprawdzi się w:
- Automatyce przemysłowej
- Systemach czujników i przetworników
- Transportach technologicznych
- Maszynach produkcyjnych
- Systemach sterowania, robotyce i instalacjach rozproszonych
Dzięki solidnej budowie oraz wysokiej szczelności (IP65, IP66K, IP67) konektor ten nadaje się do pracy w środowiskach narażonych na pył, wodę, oleje czy wibracje.
Właściwości i zalety złącza M12 żeńskiego kątowego z kablem 10 m
- Kątowa konstrukcja – umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni.
- 8-pinowe złącze – pozwala na przesył skomplikowanych sygnałów oraz zasilania jednocześnie.
- Kabel o długości 10 metrów – idealny do rozległych instalacji automatyki.
- Ekranowanie przewodu – skutecznie zabezpiecza przed zakłóceniami EMC.
- Obudowa z tworzywa PUR – odporna na działanie chemikaliów, olejów, promieniowania UV oraz uszkodzenia mechaniczne.
- Wytrzymałość na zgięcia i ruch – średnia wytrzymałość gięcia oraz odporność na wielokrotne cykle skręcania pozwala na stosowanie produktu w ruchomych aplikacjach (chaintrack, robotyka).
- Pozłacane styki – gwarantują długotrwałe, stabilne przewodzenie sygnału przy niskiej rezystancji kontaktu.
- Kolorowe oznakowanie żył – ułatwia identyfikację i instalację.
- Norma DIN EN 61076-2-101 (M12) – zapewnia kompatybilność z wieloma standardowymi systemami automatyki i czujników.
Typowe zastosowania złącza M12 – bezpieczeństwo i stabilność połączeń
Konektor M12 żeński kątowy to niezbędny element każdej profesjonalnej instalacji automatyki, stanowiący gwarancję stabilności oraz odporności mechanicznej i środowiskowej. Znajdzie zastosowanie zarówno w budowie nowych maszyn, jak i podczas modernizacji istniejących instalacji. Dzięki wysokiej odporności na warunki zewnętrzne i substancje chemiczne, produkt sprawdzi się zarówno w halach produkcyjnych, jak i w terenie.
Dane montażowe – konektor M12 żeński kątowy
- Wygodny montaż: przykręcenie konektora za pomocą klucza SW13 oraz możliwość zabezpieczenia opaską kodującą.
- Wolne końce kabla: dają możliwość indywidualnego zakończenia przewodów według wymagań instalacji.
- Kolor zielony uchwytu stykowego: dodatkowe ułatwienie dla szybkiej identyfikacji.
Podsumowanie – konektor M12 żeński kątowy z kablem 10 m do zadań specjalnych
Złącze M12 żeńskie kątowe z wolnymi końcami przewodów to sprawdzony wybór do środowisk przemysłowych, gdzie liczą się precyzja, stabilność i wytrzymałość. Dzięki ekranowaniu, wysokiemu stopniowi ochrony, pozłacanym stykom i odporności na wymagające warunki, zapewnia bezpieczne oraz efektywne przesyłanie sygnałów i zasilania – nawet w najbardziej wymagających aplikacjach.
