Żeński kątowe
M8, 3-piny
2× LED (PNP)
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

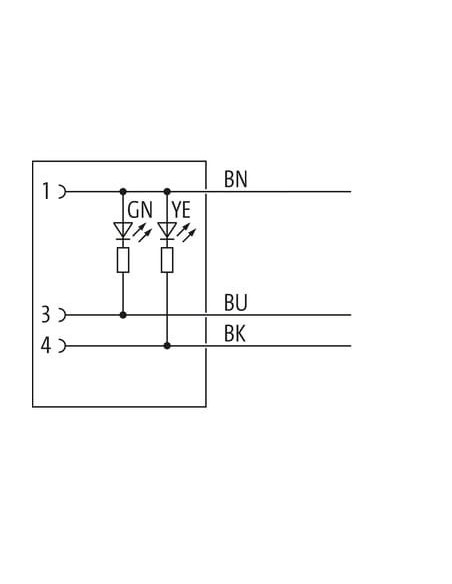

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

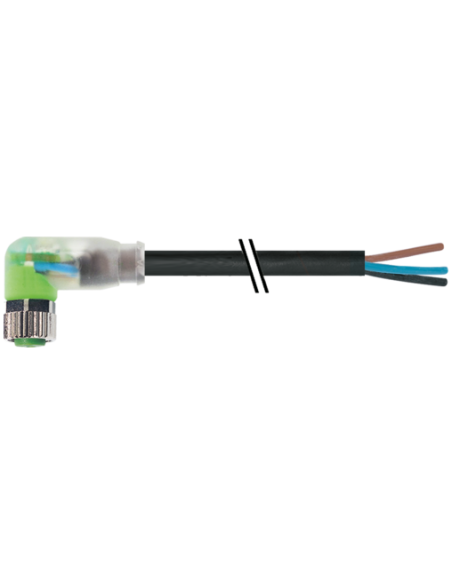

Złącze M8 żeńskie kątowe 90° z przewodem LED NPN – profesjonalne rozwiązanie do automatyki
Przewód M8 żeński 90° z dwoma diodami LED oraz kodowaniem NPN to niezawodne złącze stosowane w nowoczesnych systemach automatyki przemysłowej, szczególnie tam, gdzie wymagane jest szybkie i pewne podłączenie urządzeń przy jednoczesnej sygnalizacji stanu za pomocą wskaźników LED. Produkt o kodzie 7000-08125-6301000 jest przeznaczony do pracy w wymagających warunkach przemysłowych.
Solidna konstrukcja i wysoka szczelność – przystosowane do wymagających aplikacji
Złącze M8 żeńskie kątowe (90°) umożliwia wygodne i kompaktowe podłączenie do urządzeń, zapewniając minimalizację przestrzeni instalacyjnej. Obudowa wykonana z wytrzymałego tworzywa PUR gwarantuje wysoką odporność chemiczną oraz odporność na działanie olejów. Produkt spełnia normy szczelności IP66K oraz IP67, co pozwala na jego zastosowanie w środowiskach narażonych na wilgoć, pył oraz dynamiczne zmiany temperatury.
Bezpieczne i stabilne połączenie – łatwa instalacja i obsługa
- System zakręcany M8 x 1 zapewnia stabilność połączenia nawet w warunkach silnych wibracji oraz zabezpiecza przed przypadkowym rozłączeniem.
- Wyraźna sygnalizacja stanu – dwie diody LED (zielona i żółta) informują o aktualnym stanie połączenia i przesyłu sygnału.
- Długość kabla 10 m z wolnym końcem umożliwia elastyczne prowadzenie przewodu w instalacji.
- Przewód wykonany z materiału bezhalogenowego PUR, odpornego na ścieranie i promieniowanie UV, umożliwia pracę zarówno w ruchu, jak i w instalacjach stałych.
Przykładowe zastosowania – wszechstronność i niezawodność w przemyśle
Produkt znajduje zastosowanie w szeroko rozumianej automatyce przemysłowej, m.in.:
- Podłączanie czujników oraz aktuatorów w liniach produkcyjnych
- Szybka sygnalizacja stanu dzięki zintegrowanym wskaźnikom LED
- Systemy transportowe, maszyny pakujące, robotyka
- Instalacje wymagające wysokiej odporności na czynniki zewnętrzne: pył, oleje, wilgoć
Główne zalety przewodu M8 żeńskiego kątowego 90° do LED NPN
- Uniwersalne przeznaczenie do szerokiego spektrum systemów automatyki i utrzymania ruchu
- Szybka diagnostyka dzięki wbudowanym diodom LED sygnalizującym stan
- Wysoka szczelność i ochrona mechaniczna – sprawdza się nawet w trudnych warunkach przemysłowych
- Długa żywotność dzięki wysokiej jakości materiałom oraz odporności na zgięcia, oleje i UV
- Łatwa identyfikacja znakowania oraz kodowanie typu "A"
Parametry gwarantujące bezpieczeństwo i wytrzymałość
Konstrukcja złącza, zgodna z normą DIN EN 61076-2-104 oraz spełniająca wymagania dla środowiska przemysłowego w klasie IP66K/IP67, to gwarancja bezpiecznej eksploatacji. Tłoczone styki miedziane niklowane zapewniają niską rezystancję oraz długą żywotność połączenia. Przewód obsługuje napięcie do 300 V AC i prąd do 4,5 A na żyłę.
Podsumowanie – przewód M8 kątowy z LED do niezawodnych połączeń
Złącze M8 żeński 90° z przewodem LED NPN to niezawodne rozwiązanie do zastosowań przemysłowych, które wymagają wysokiej wytrzymałości, odporności na warunki środowiskowe i prostoty serwisowania. Długość 10 metrów, elastyczny przewód i czytelna sygnalizacja LED czynią to rozwiązanie idealnym dla nowoczesnych instalacji automatyki – od maszyn produkcyjnych po zaawansowane systemy czujnikowe.
