Dostępny
Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

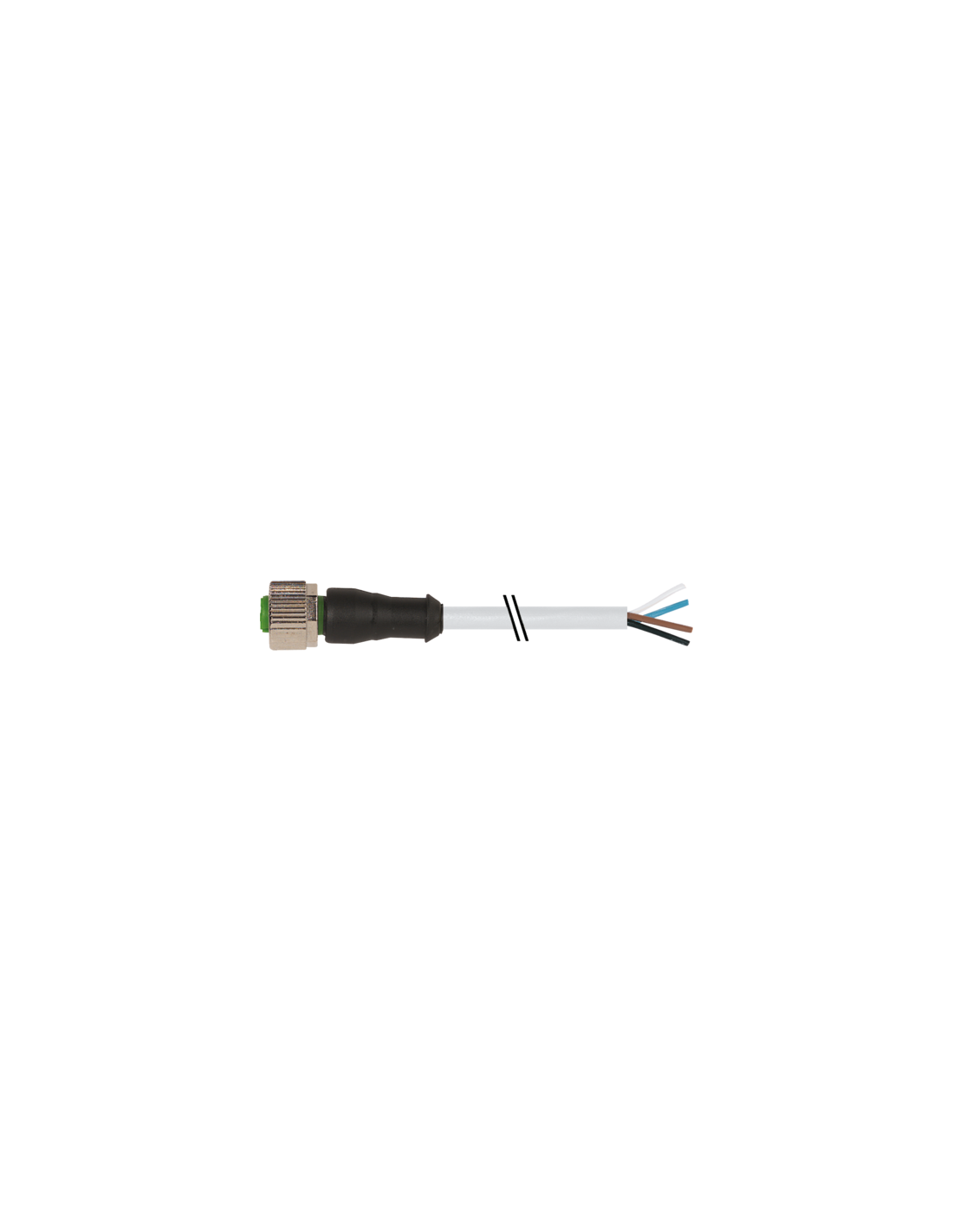

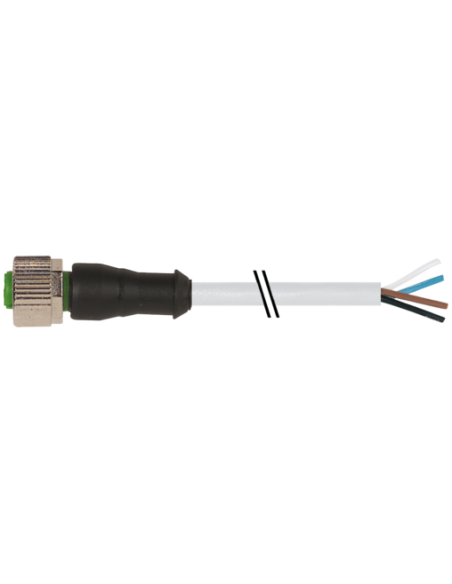

Konektor M12 żeński prosty z wolnym końcem kabla 10 m – 4 piny, kod A
Konektor M12 żeński prosty, kod produktu 7000-12221-2341000, to wysokiej jakości element łączeniowy wykorzystywany w automatyce przemysłowej, instalacjach maszyn oraz systemach sterowania i transmisji sygnałów. Prosta konstrukcja i uniwersalny standard M12 zapewniają łatwą i pewną integrację z wieloma urządzeniami przemysłowymi.
Zastosowanie konektora M12 żeńskiego
Złącze M12 żeńskie z prostym odejściem kabla jest szeroko stosowane w:
- automatyce przemysłowej,
- maszynach produkcyjnych i urządzeniach wykonawczych,
- systemach czujników i aktuatorów,
- przemyśle spożywczym, farmaceutycznym oraz wszędzie tam, gdzie wymagana jest wysoka odporność na chemikalia i oleje,
- systemach pakowania, paletyzacji i logistyce magazynowej.
Produkt doskonale sprawdza się w aplikacjach wymagających pyłoszczelności i wodoodporności zgodnie z normą IP65/IP66K/IP67.
Charakterystyka i zalety produktu
- Standard złącza M12 – kompatybilność z wieloma systemami automatyki przemysłowej.
- 4-pinowa konstrukcja – umożliwia przesyłanie zarówno sygnałów, jak i zasilania.
- Kodowanie A – gwarantuje prawidłowe podłączenie w aplikacjach przemysłowych.
- Długość kabla 10 m z wolnym końcem – możliwość swobodnego dostosowania przewodów do konkretnej instalacji.
- Wysoce niezawodne połączenie dzięki pozłacanym stykom i metalowym elementom blokującym.
- Obudowa z tworzywa PUR – zwiększona odporność mechaniczna i chemiczna (proszę sprawdzić kompatybilność przy zastosowaniu agresywnych substancji chemicznych).
- Odporność na drgania oraz zabezpieczenie przeciwwstrząsowe.
- Szybki i bezpieczny montaż, możliwość łatwego przykręcenia dzięki standardowemu gwintowi M12 x 1.
Typowa budowa i parametry kabla M12
Do produkcji zastosowano przewód o długości 10 metrów, wykonany z wysokiej jakości materiałów izolacyjnych (PUR, PP), nietoksycznych i ekologicznych (bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW i silikonu). Kabel posiada cztery żyły (brązowy, biały, niebieski, czarny), skręcone dla zachowania elastyczności oraz niskiej rezystancji przewodzenia. Zastosowanie skrętki klasy 6 pozwala na stabilną pracę w aplikacjach dynamicznych (gięcie, skręcanie, ruchome prowadzenie).
Typowe schematy podłączenia i rozkład pinów
Złącze 4-pinowe umożliwia intuicyjne podłączenie według poniższego schematu:
- Pin 1 – BN (brązowy)
- Pin 2 – WH (biały)
- Pin 3 – BU (niebieski)
- Pin 4 – BK (czarny)
Stosując standardowy rozstaw pinów i typowe kodowanie, złącze pozwala uniknąć pomyłek podczas instalacji przewodów sygnałowych i zasilających.
Zalety stosowania złączy M12 w aplikacjach przemysłowych
- Odporność na trudne warunki pracy – złącze spełnia normy szczelności i jest odporne na zalanie, zapylenie oraz działanie środków chemicznych.
- Niezawodność w długotrwałej eksploatacji – wysoka jakość materiałów zapewnia długą żywotność oraz bezpieczeństwo użytkowania.
- Łatwość serwisowania – możliwość szybkiej wymiany przewodów bez konieczności demontażu urządzeń.
- Wszechstronność – produkt pasuje do standardowych urządzeń automatyki, czujników i siłowników dostępnych na rynku.
Konektor M12 żeński prosty z kablem 10 m to niezawodne złącze dedykowane profesjonalnym instalacjom przemysłowym, zapewniające trwałość, szczelność oraz uniwersalność zastosowania. To sprawdzony i bezpieczny wybór w każdej aplikacji wymagającej połączenia o podwyższonej odporności na warunki środowiskowe.
