Dostępny
Żeński proste
M12, 5-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

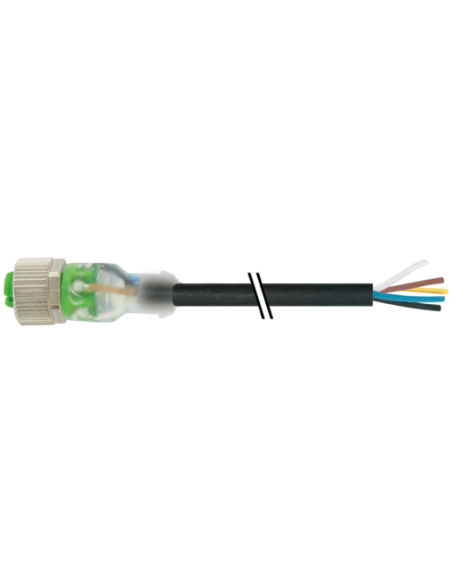

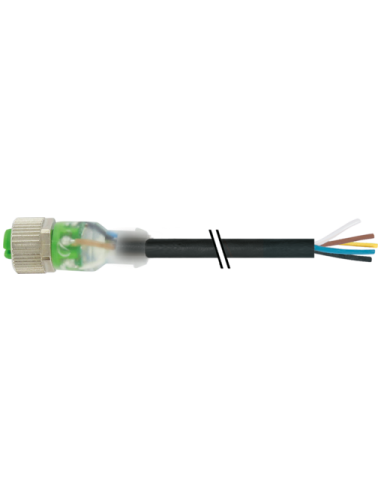

Konektor M12 żeński 0° 5-pinowy 3xLED – kod 7000-12251-6350500
Konektor M12 żeński 0° z 3 wskaźnikami LED to wysokiej jakości przemysłowe złącze przystosowane do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszyn. Produkt został zaprojektowany z myślą o niezawodności, trwałości oraz łatwej identyfikacji sygnałów dzięki obecności diod LED.
Przemysłowe złącze M12 – zastosowanie i zalety
Złącze żeńskie M12 0° 5-pinowe znajduje szerokie zastosowanie w przemyśle automatyki, robotyce, maszynach produkcyjnych, a także w instalacjach wymagających monitorowania sygnałów. Wbudowane 3 diody LED (biała, zielona, żółta) umożliwiają natychmiastową diagnostykę statusu połączenia, co ułatwia serwisowanie oraz bieżącą eksploatację.
- Szybka i bezpieczna identyfikacja sygnałów dzięki 3 wbudowanym diodom LED, zapewniającym natychmiastową wizualizację stanu połączenia.
- Odporność na wodę, pył i oleje (klasa ochrony IP65, IP66K, IP67) umożliwia montaż w trudnych warunkach przemysłowych.
- Uniwersalność zastosowania – kompatybilność z popularnym standardem M12 pozwala na łączenie z większością czujników, sterowników i urządzeń automatyki.
- Wytrzymały kabel PUR, odporny na ścieranie, promieniowanie UV, oleje oraz szeroki zakres temperatur pracy.
- Wzmocniona ochrona przed drganiami dzięki obudowie z tworzywa oraz cynkowego odlewu ciśnieniowego oraz blokadzie niklowanej.
Konektor M12 5-pinowy z przewodem – parametry użytkowe
Kabel o długości 5 metrów wykonany z wysokiej jakości PUR stanowi idealne rozwiązanie do instalacji narażonych na ruchome połączenia oraz działanie czynników mechanicznych. Zastosowanie 5-żyłowej skrętki miedzianej w klasie 6, o przekroju 0,34 mm², gwarantuje niezawodne przesyłanie sygnałów i zasilania, nawet na dużych odległościach.

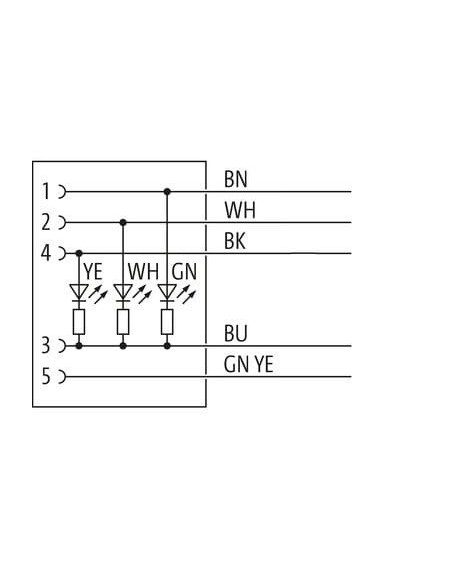

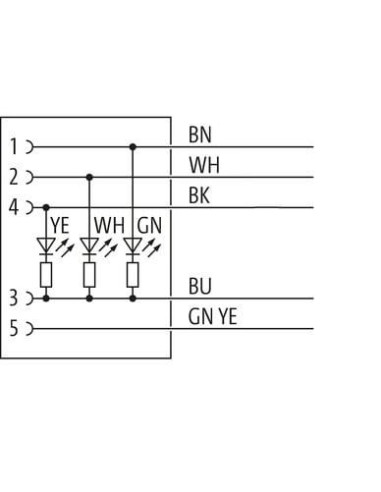

Kolorystyka żył: czarny, niebieski, biały, brązowy, zielono-żółty – ułatwia szybkie podłączenie zgodnie ze schematem.
Norma wykonania: DIN EN 61076-2-101 zapewnia zgodność z międzynarodowymi standardami przemysłowymi.
Typowe zastosowania konektora M12 z sygnalizacją LED
- Systemy czujnikowe i automatyki przemysłowej
- Sterowanie maszynami i liniami produkcyjnymi
- Bezpośrednie połączenia do sterowników PLC
- Połączenia sygnałowe w warunkach zewnętrznych i narażonych na działanie czynników chemicznych
- Zastosowania, gdzie wymagana jest szybka diagnoza optyczna stanu linii
Wytrzymałość i odporność na warunki otoczenia
Konektor M12 żeński 0° z 3 LED został zaprojektowany do pracy w szerokim zakresie temperatur (-25°C do +85°C dla złącza; -40°C do +80/+90°C dla kabla). Produkt wykazuje bardzo dobrą odporność chemiczną, na oleje oraz na promieniowanie UV, co czyni go doskonałym wyborem do aplikacji przemysłowych oraz zewnętrznych.
Konstrukcja spełnia normy ochrony środowiska – materiały użyte do produkcji nie zawierają ołowiu, kadmu, FCKW, halogenów oraz silikonu.
Budowa i szybki montaż
Obudowa z tworzywa sztucznego gwarantuje lekkość, a gwint montażowy M12 x 1 oraz radełkowana nakrętka umożliwiają pewny i szybki montaż. Otwarty koniec kabla pozwala na swobodne zakończenie przewodów zgodnie z wymaganiami instalacji.
Podsumowanie – Konektor M12 LED, 5x przewód, do automatyki przemysłowej
Konektor M12 żeński 0°, 5-pinowy z 3 diodami LED to niezawodne i uniwersalne rozwiązanie do szybkiego i bezpiecznego podłączania urządzeń automatyki przemysłowej. Symbol: 7000-12251-6350500. Dzięki wskaźnikom LED, solidnej konstrukcji, odporności na czynniki zewnętrzne i nowoczesnym materiałom, złącze sprawdzi się w najbardziej wymagających aplikacjach.
