Męski prosty
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

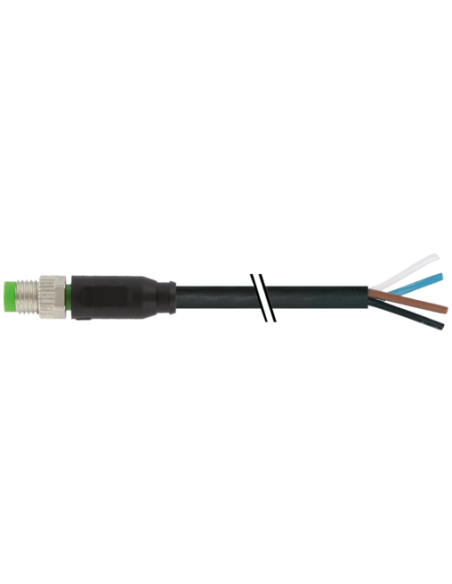

Konektor M8 4-pinowy z prostym wyjściem kablowym – 7000-08011-6310200
Konektor M8 męski prosty, o numerze katalogowym 7000-08011-6310200, to wysokiej jakości komponent umożliwiający szybkie i bezpieczne podłączenie urządzeń przemysłowych. Produkt wyposażony w 4 piny oraz zakończony kablem o długości 2 metry zapewnia uniwersalne zastosowanie w systemach automatyki, czujnikach przemysłowych, siłownikach i innych aplikacjach wymagających niezawodnego oraz szczelnego połączenia.
Typowe zastosowania i możliwości wykorzystania konektora M8
Konektor M8 4-pinowy sprawdzi się w szeregu zastosowań przemysłowych, takich jak:
- Automatyka przemysłowa – łączność czujników i elementów wykonawczych w liniach produkcyjnych.
- Robotyka – okablowanie manipulatorów, silników i modułów sterujących.
- Technika pomiarowa – szybkie podłączenie urządzeń pomiarowych i testerów.
- Systemy transportowe – zasilanie oraz komunikacja dla czujników, fotoprzekaźników i elementów sterujących.
- Budowa maszyn – uniwersalne połączenia w szafach sterowniczych i systemach kontroli.
Najważniejsze zalety konektora M8 4-pinowego
- Szybki i bezpieczny montaż – złącze pozwala na szybkie podłączenie poprzez przykręcenie gwintem M8 x 1 oraz zapewnia wysoką wytrzymałość mechaniczną (antywstrząsową).
- Wysoka odporność środowiskowa – stopień ochrony IP65, IP66K oraz IP67 umożliwia zastosowanie w wymagających warunkach, gdzie występuje zapylenie, wilgoć czy kontakt z olejami.
- Odporność chemiczna i mechaniczna – zastosowane materiały (obudowa z tworzywa PUR, elementy metalowe cynkowane i niklowane, przewody z PP i miedzi) zapewniają długotrwałe użytkowanie nawet przy ekspozycji na agresywne media.
- Uniwersalność – przewód o długości 2 m, z wolnym końcem, pozwala na elastyczne dopasowanie do infrastruktury systemu.
- Pozłacane styki – gwarantują stabilność sygnału i przenoszenia zasilania nawet w trudnych warunkach eksploatacyjnych.
- Szeroki zakres temperatury pracy – konektor zapewnia bezawaryjną pracę w temperaturach od -25°C do 85°C (kabel do -40°C), dzięki czemu sprawdzi się zarówno w chłodniach, jak i w pobliżu źródeł ciepła.
- Możliwość zastosowania w dynamicznych aplikacjach – kabel pozwala na wielokrotne gięcie, skręcanie oraz pracę w ruchu, spełniając wymagania przemysłu 4.0.
Budowa i sposób podłączenia konektora M8 4P

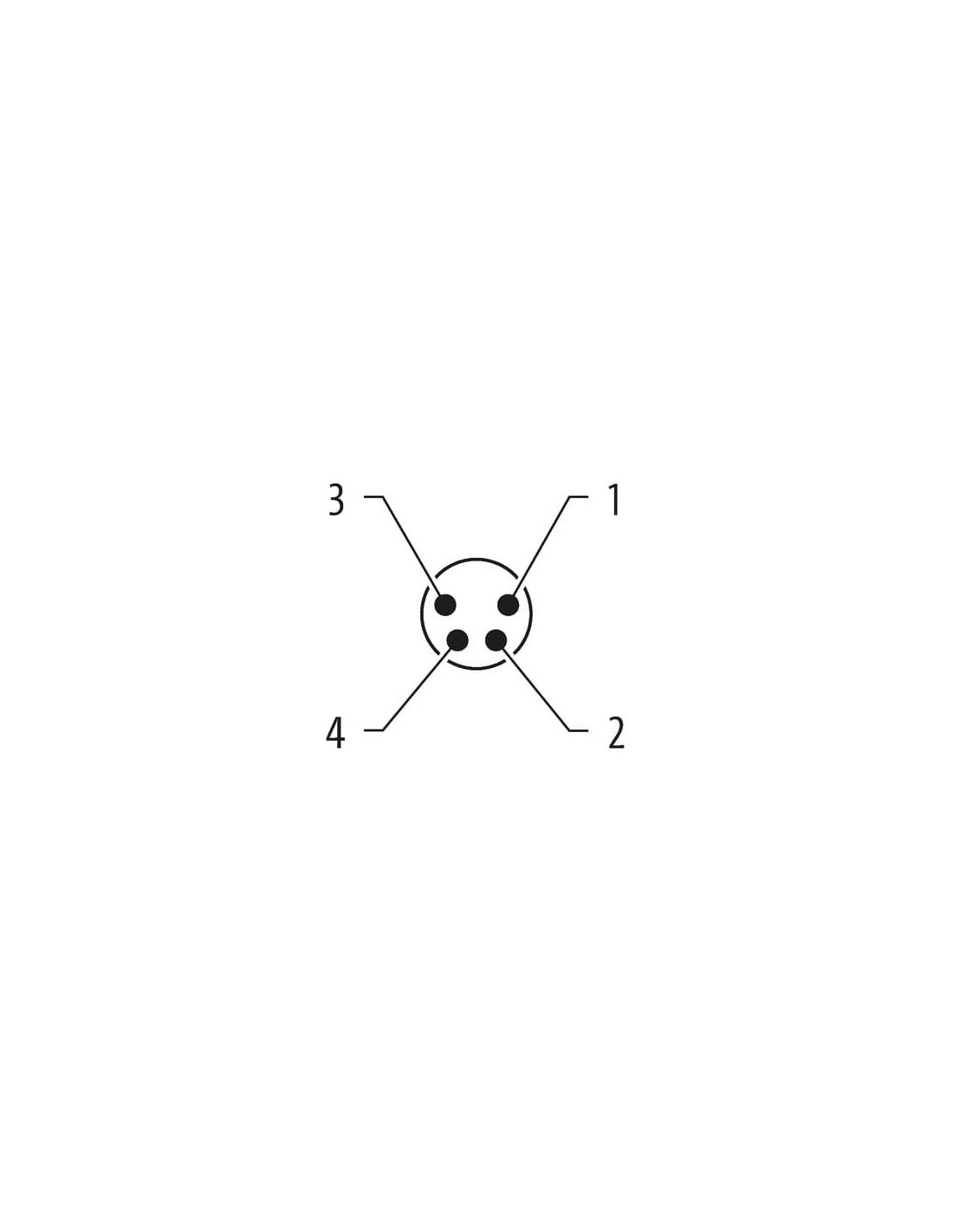

Konektor 4-pinowy M8 wyposażony jest w gwint M8 x 1 i blokadę radełkowaną, co umożliwia solidny montaż zarówno ręczny, jak i przy użyciu narzędzi (rozmiar klucza SW9). Przewody (brązowy, biały, niebieski, czarny) zapewniają jednoznaczną identyfikację podczas integracji z systemem. Schemat podłączenia pinów został zilustrowany na przedstawionych grafikach produktu.
Normy, bezpieczeństwo i zgodność konektora M8
Produkt zgodny z normą DIN EN 61076-2-104 (M8), posiada szereg międzynarodowych certyfikatów potwierdzających bezpieczeństwo użytkowania i wysoką jakość wykonania (np. cURus). Zapewnia ochronę przed przepięciami (1,5 kV), należy do grupy materiałów izolacyjnych klasy I według IEC 60664-1 i spełnia standardy podniesionej odporności na płomień, UV, oleje oraz czynniki chemiczne.
Podsumowanie: Konektor M8 4-pinowy – przewody otwarte, 2 m
Męski konektor M8 4-pin o długości przewodu 2 m, z prostym zakończeniem i szeroką odpornością środowiskową, stanowi uniwersalne i niezawodne rozwiązanie dla nowoczesnych aplikacji automatyki, robotyki i techniki przemysłowej. Pozwala na szybki montaż, zapewnia wysoką szczelność oraz bezpieczeństwo pracy w wymagających warunkach przemysłowych.
