Żeński proste
Snap In
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | w stanie zamkniętym |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

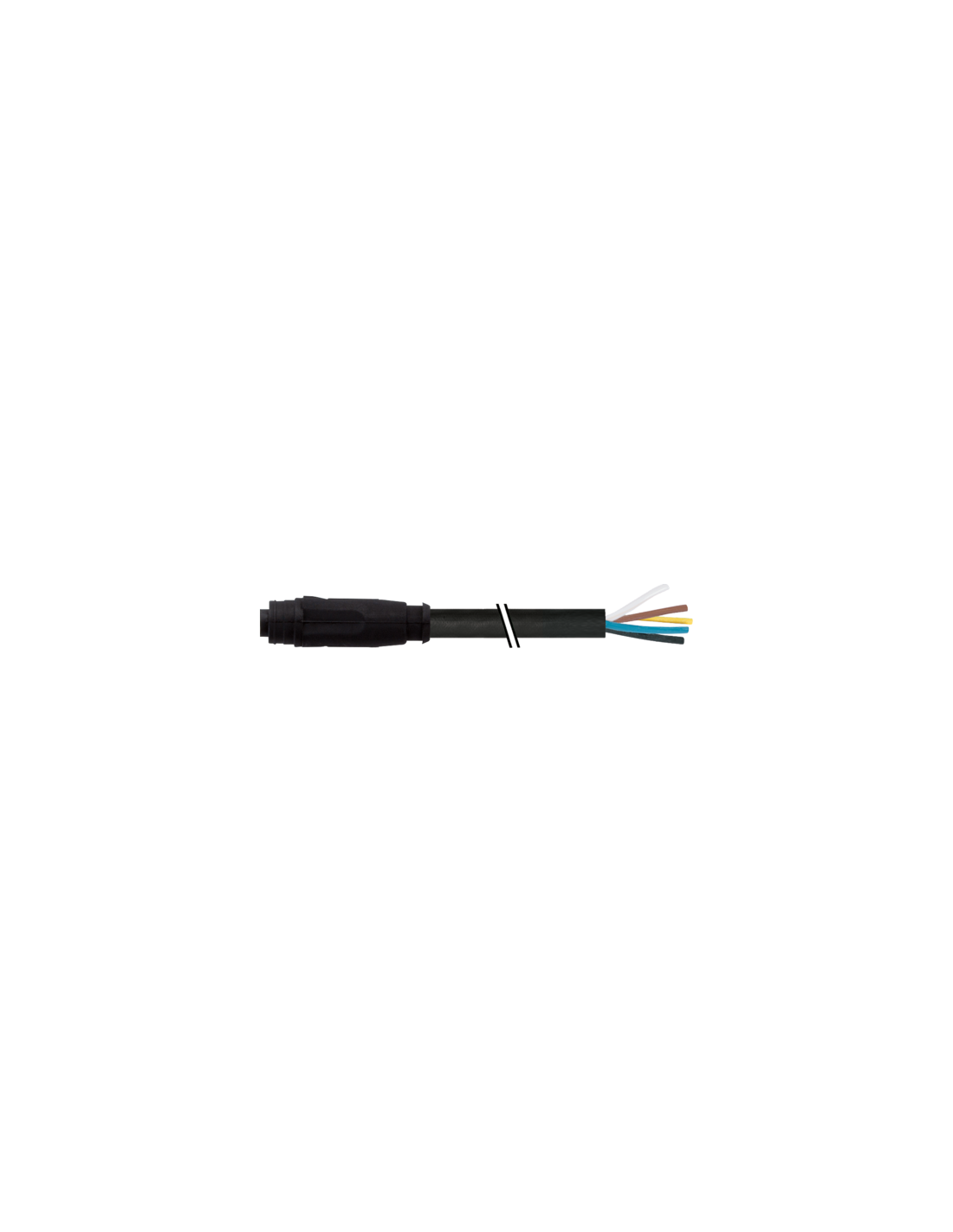

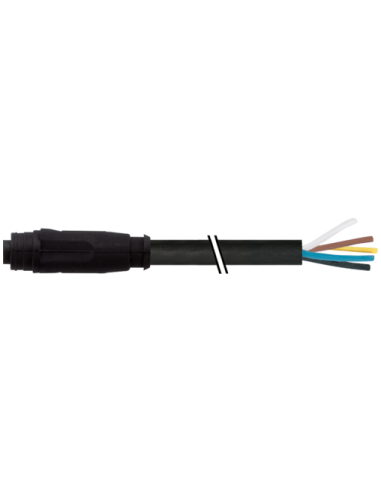

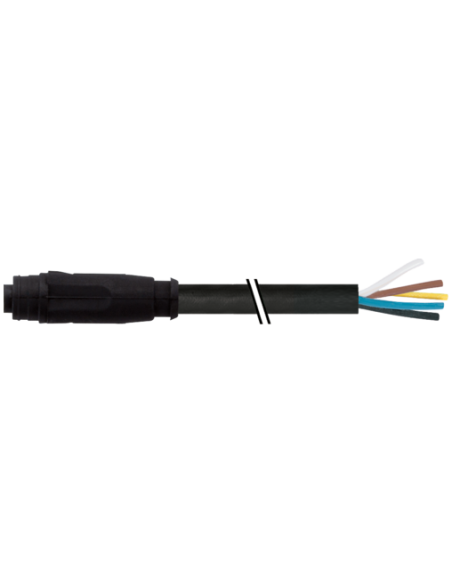

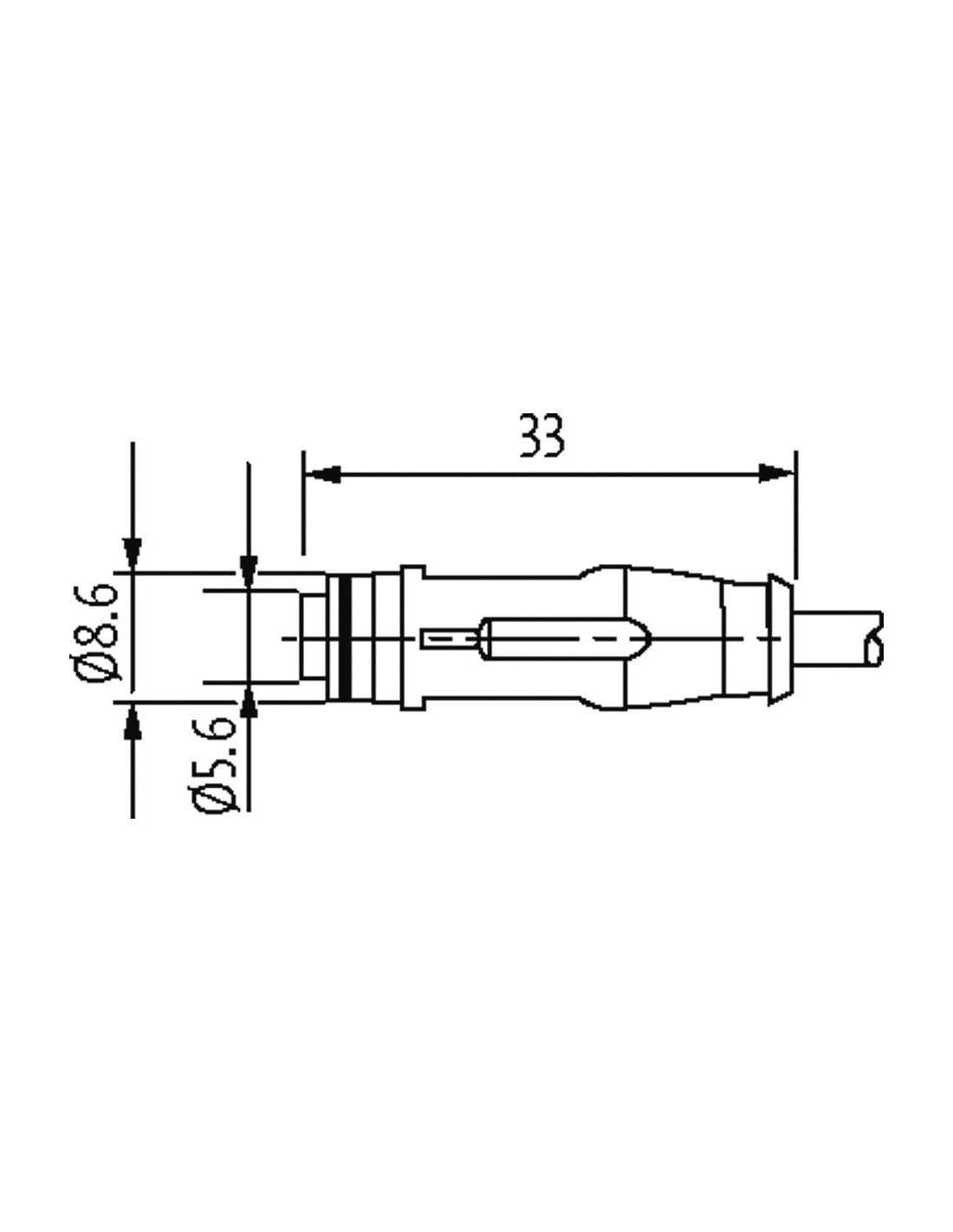

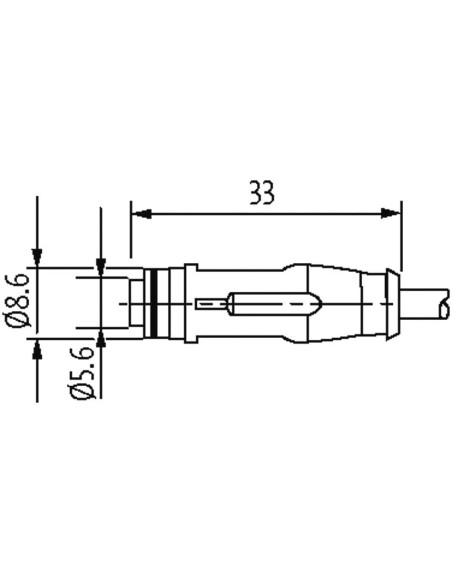

Złącze M8 żeńskie 0° SnapIn na kabel – 5-pinowe, 10 m, kodowanie B
Złącze M8 żeńskie 0° SnapIn na kabel o długości 10 metrów to rozwiązanie przeznaczone do profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania. Wyposażone w 5-pinowe gniazdo oraz kodowanie B, zapewnia szybkie, pewne i bezproblemowe połączenie przewodowe w środowiskach wymagających wysokiej odporności mechanicznej i chemicznej.
Charakterystyka i atuty złącza M8 5-pin
- Standard M8 – umożliwia integrację z szeroką gamą czujników, elementów wykonawczych, urządzeń IO-Link i modułów systemowych.
- Kodowanie B – minimalizuje ryzyko błędnego podłączenia, zwiększając bezpieczeństwo oraz niezawodność pracy.
- Obudowa ze specjalnego tworzywa – zapewnia podwyższoną odporność na oleje i chemikalia, idealna do zastosowań w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz na liniach produkcyjnych.
- Stopień ochrony IP67 – pełna szczelność na pył i wodę, gwarantująca niezawodność nawet w trudnych warunkach pracy.
- Prosty montaż typu SnapIn – beznarzędziowe podłączenie urządzeń, co skraca czas instalacji oraz serwisowania.
- Łączność 5-żyłowa – umożliwia realizację zaawansowanych funkcji, takich jak transmisja sygnałów, zasilanie czy sterowanie wielokanałowe.
Typowe zastosowania złączy M8 SnapIn
Złącze M8 żeńskie proste 5-pin wykorzystywane jest w:
- Automatyce przemysłowej – łączenie czujników, siłowników oraz komponentów systemowych.
- Robotyce – szybkie okablowanie przegubów, manipulatorów i czujników pozycji.
- Maszynach produkcyjnych – niezawodne zasilanie oraz sygnalizacja w trudnych warunkach środowiskowych.
- Systemach transportowych i pakujących – pewne połączenia, nawet przy częstej pracy w ruchu.
- Instalacjach motoryzacyjnych – odporność na drgania, wibracje i oddziaływanie mediów przemysłowych.
Wytrzymałość i jakość złącza M8 na kabel
Złącze zaprojektowano z naciskiem na wysoką wytrzymałość mechaniczną – wykonane z tworzywa TPU i PUR, odporne na zginanie oraz przewidziane do co najmniej 100 cykli wtykowych. Dzięki zastosowaniu materiałów klasy przemysłowej połączenia są odporne na rozciąganie, ścieranie oraz działanie czynników chemicznych.
Wysoka klasa szczelności IP67 pozwala na użytkowanie produktu zarówno wewnątrz, jak i na zewnątrz – połączenia utrzymują szczelność nawet przy chwilowym zanurzeniu.

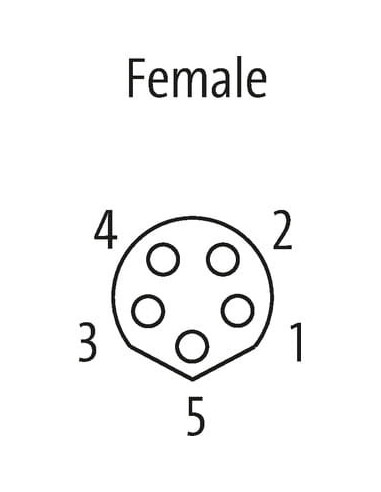

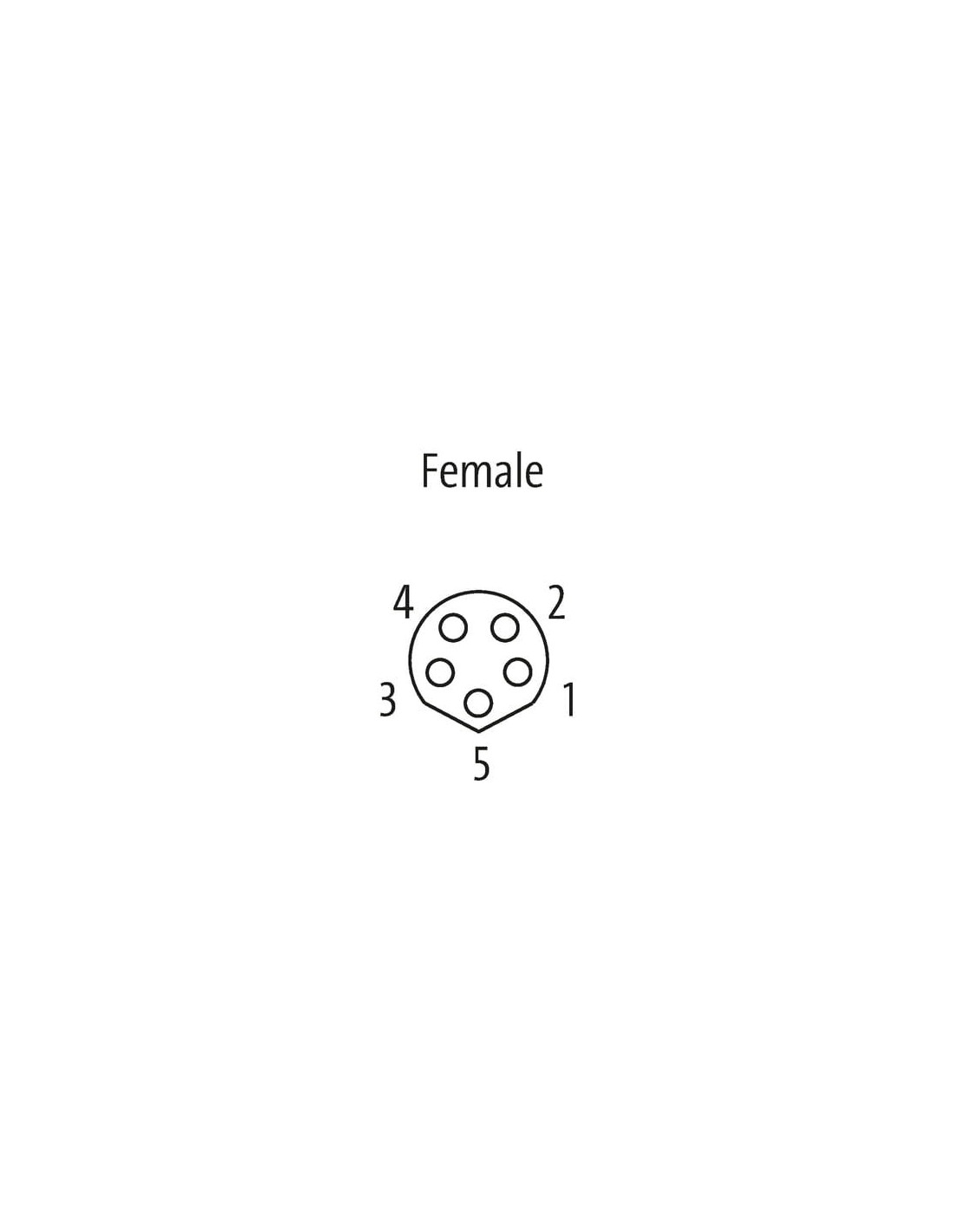

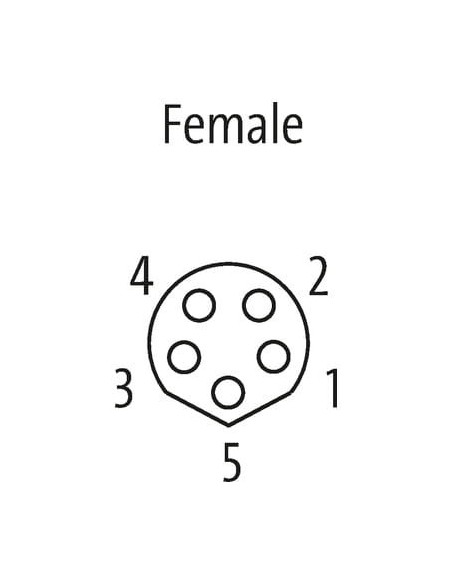

Budowa i schemat połączeń – wygoda instalacji
- Kolorystyka przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY) – ułatwia identyfikację podczas podłączania.
- Długość kabla: 10 metrów – umożliwia obsługę rozbudowanych aplikacji i oddalonych punktów sterowania.
- Konstrukcja przewodu: skrętka miedziana, izolacja PP oraz płaszcz PUR – gwarancja elastyczności, trwałości podczas pracy ruchomej oraz odporności na zginanie (promień zgięcia: 7,5x średnica zewnętrzna, nawet 5 milionów cykli dla C-track).
Normy i certyfikaty jakości
Produkt spełnia normę DIN EN 61076-2-104 (M8). Jest odporny na płomień zgodnie z UL 1581 oraz IEC 60332-2-2. Może pracować w szerokim zakresie temperatur od -30°C do +80°C, co czyni go uniwersalnym wyborem do wielu zastosowań przemysłowych.
Złącze M8 żeńskie 5-pin SnapIn na kabel to rozwiązanie dla wymagających użytkowników z branży automatyki i przemysłu, którzy oczekują trwałości, niezawodności oraz prostoty montażu.
