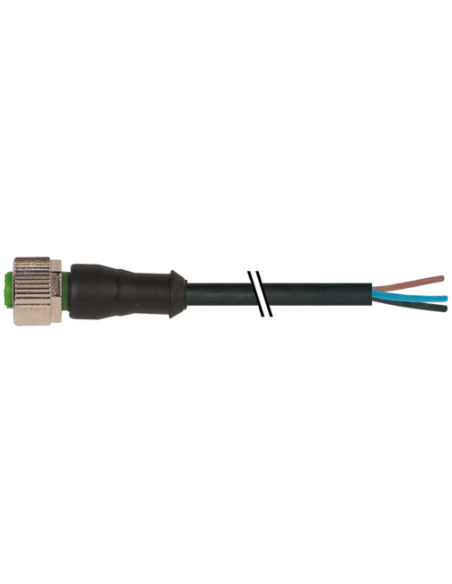

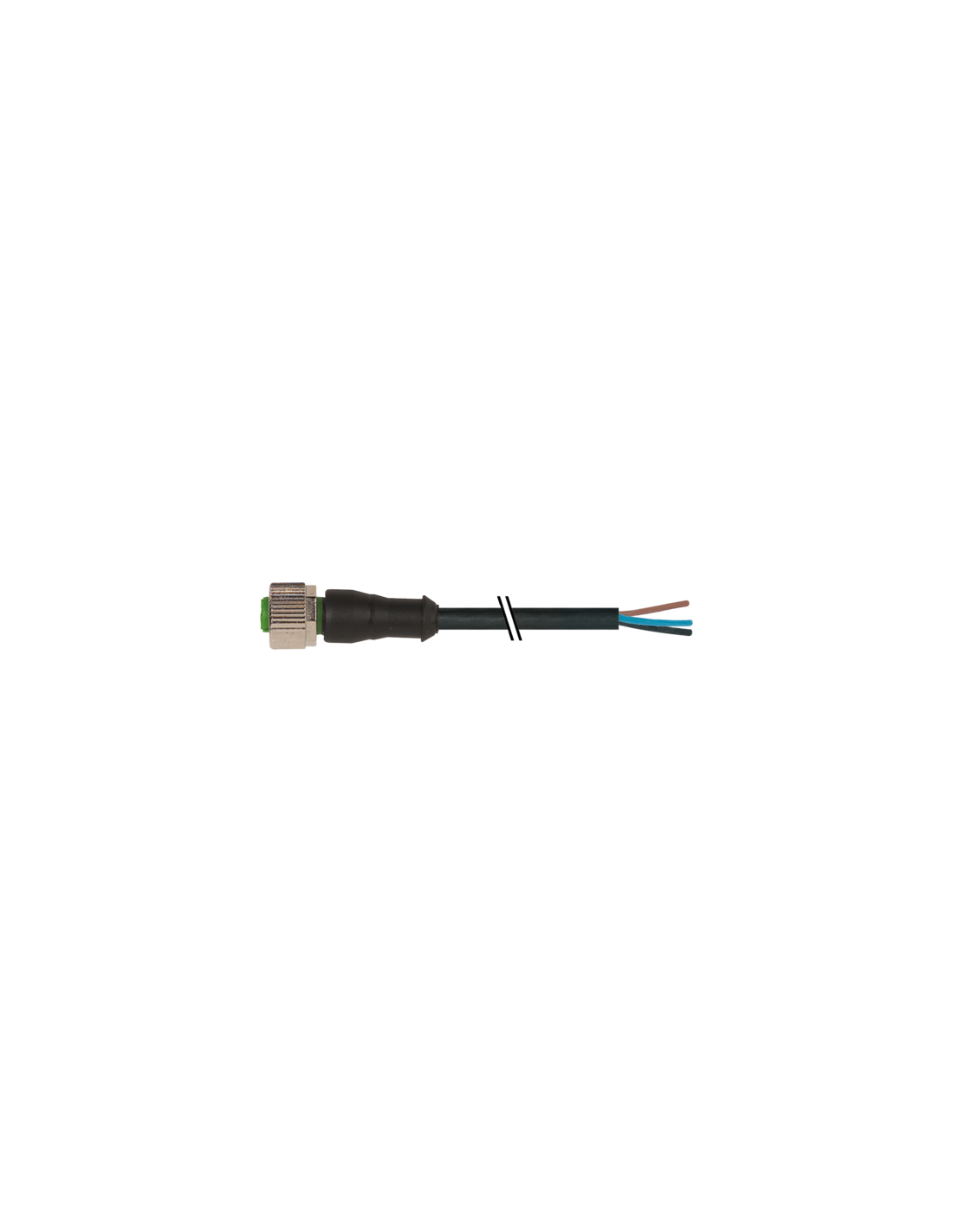

Żeński proste

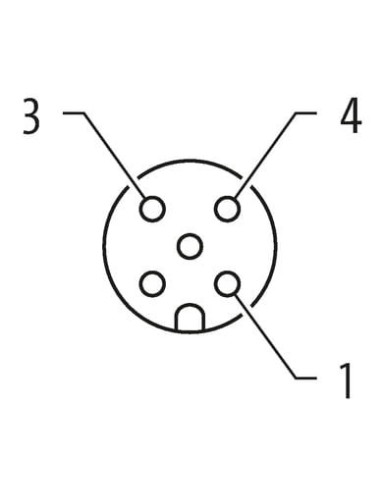

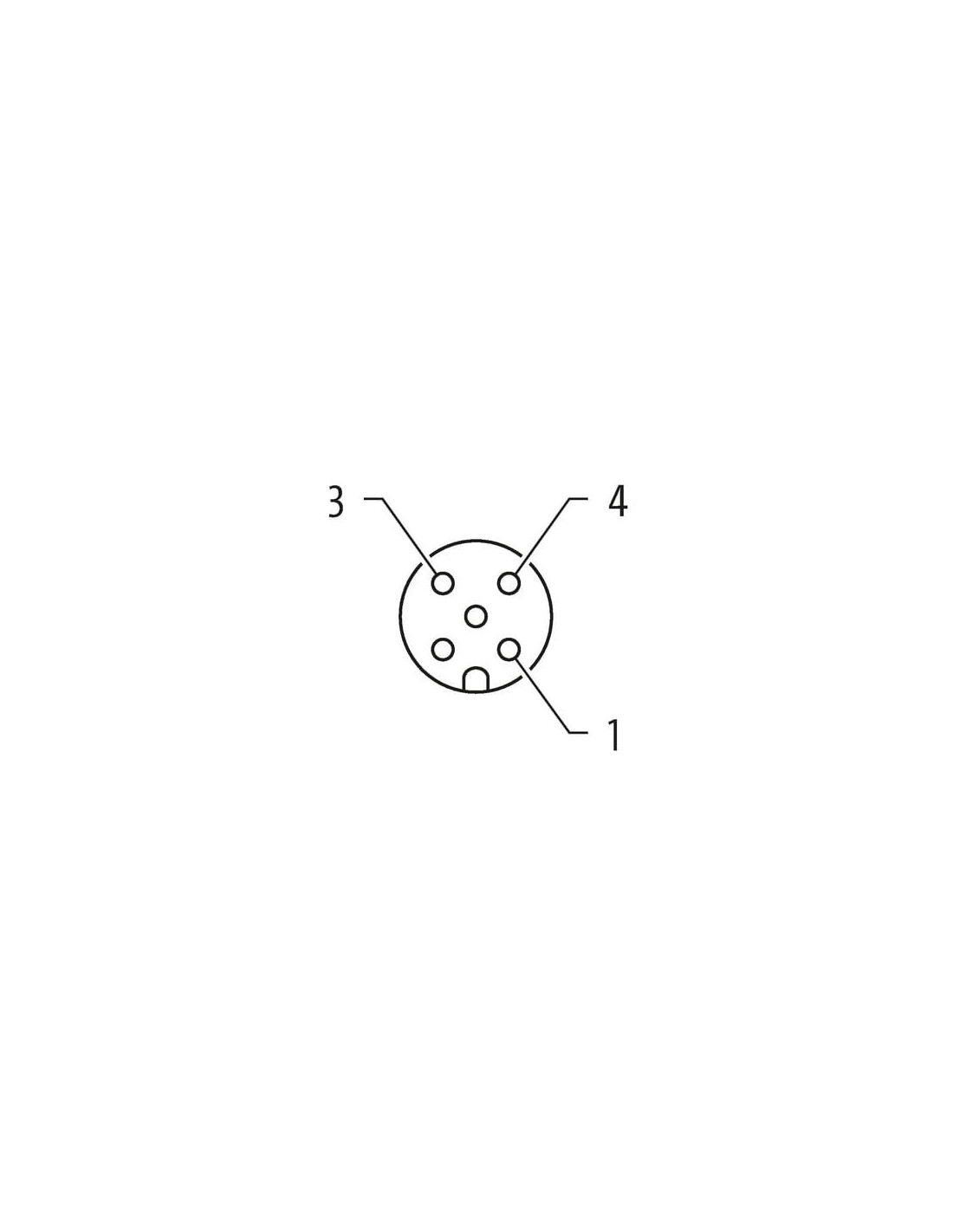

M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 żeński prosty z wolnym końcem kabla to uniwersalne rozwiązanie przeznaczone do zastosowań w przemyśle, automatyce oraz instalacjach maszynowych. Model o kodzie 7000-12181-6130500 gwarantuje niezawodne połączenia sygnałowe i zasilające, dzięki czemu znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność oraz ochrona przed wpływem środowiska.
Konektor M12 żeński, prosty z 3-pinowym złączem umożliwia łatwą i trwałą integrację urządzeń w systemach sterowania, czujnikowych oraz wykonawczych. Zastosowanie złącza M12 gwarantuje kompatybilność z wieloma typami urządzeń dostępnych na rynku przemysłowym, w tym czujnikami indukcyjnymi, optycznymi, enkoderami i elementami wykonawczymi.
Konektor M12 wykonany jest z wysokiej jakości tworzyw sztucznych oraz stopu miedzi z pozłacanymi stykami, co zapewnia doskonałą przewodność elektryczną oraz długą żywotność połączeń. Dzięki prostej konstrukcji i wolnemu końcowi kabla montaż jest szybki i wygodny, a dostosowanie długości przewodu umożliwia elastyczne dopasowanie do wymagań instalacji.
Komponent ten doskonale sprawdza się w aplikacjach przemysłowych jako złącze sygnałowe dla czujników, siłowników, elementów wykonawczych czy modułów I/O. Pewność połączenia oraz odporność na trudne warunki środowiskowe sprawiają, że konektor znajduje zastosowanie zarówno w halach produkcyjnych, jak i w automatyce maszyn specjalnych, w transporcie czy przemyśle spożywczym.
Złącze M12 żeńskie z wolnym końcem kabla jest zgodne z normą DIN EN 61076-2-101 oraz wyposażone w oznaczone przewody, co umożliwia szybkie i bezproblemowe podłączenie urządzeń.
Zastosowanie tego konektora pozwala zwiększyć niezawodność instalacji oraz zminimalizować ryzyko awarii przez długi czas eksploatacji w wymagającym środowisku.
Obudowa konektora wykonana jest z wytrzymałego tworzywa sztucznego, a gwint M12 x 1 umożliwia bezpieczne, przykręcane połączenie z gniazdem. Kablowanie proste oraz przewód wysokiej jakości pozwalają na łatwy montaż nawet w trudno dostępnych miejscach.
Złącze to spełnia wymagania nawet najbardziej wymagających środowisk przemysłowych. Odpowiednie do pracy w szerokim zakresie temperatur oraz odporne na wpływ zanieczyszczeń, konektor M12 żeński prosty z wolnym końcem kabla sprawdzi się w każdej aplikacji, gdzie kluczowa jest niezawodność oraz jakość połączenia sygnałowego lub zasilającego.
