Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 330 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Stranding factor min. | 74 mm |
| Stranding factor max. | 74 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 53,9 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

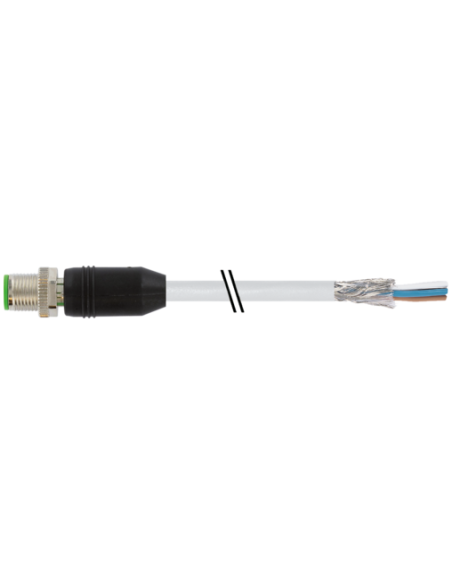

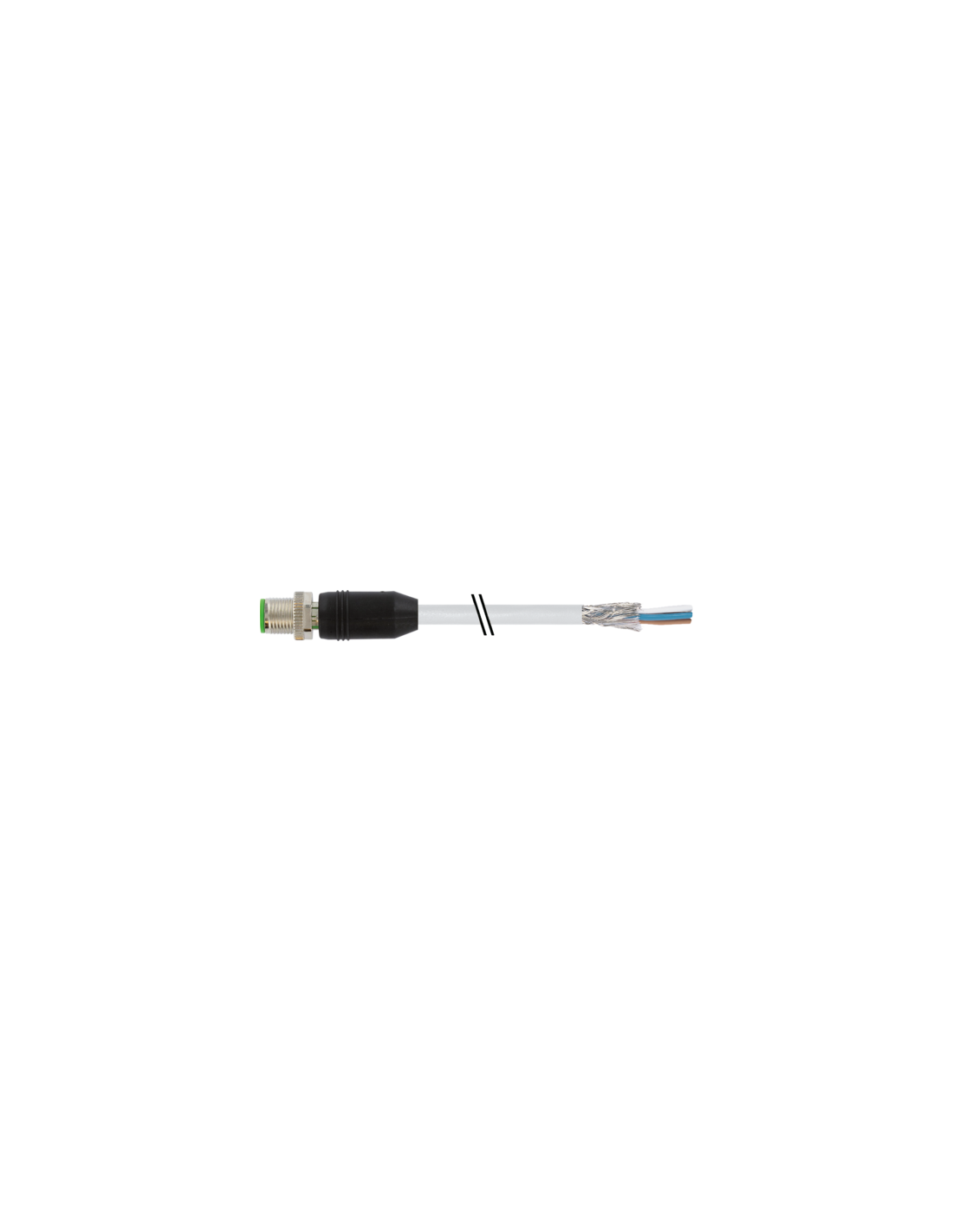

Męskie złącze M12 proste ekranowane z kablem 4-pin – profesjonalne złącze przemysłowe
Męskie proste złącze M12 ekranowane z kablem o długości 2 metrów to produkt najwyższej klasy, przeznaczony dla automatyki przemysłowej, robotyki, systemów pomiarowych oraz urządzeń wymagających niezawodnych połączeń sygnałowych i zasilających. Konstrukcja zgodna z normą DIN EN 61076-2-101 (M12, 4-pin, kodowanie A) zapewnia uniwersalność i pełną kompatybilność z nowoczesnymi systemami automatyki.
Męskie złącze M12 z kablem – solidność i bezpieczeństwo połączeń
Ekranowanie kabla zrealizowane za pomocą oplotu miedzianego cynowanego (pokrycie 85%) skutecznie chroni sygnały przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilność transmisji nawet w trudnych warunkach przemysłowych. Pozłacane styki oraz mocna, niklowana obudowa zapewniają niezawodne, trwałe i odporne na korozję połączenie.
- Stopień ochrony IP65, IP66K, IP67 – odporność na pył i wodę, idealny do trudnych środowisk przemysłowych
- Zakres temperatur pracy od -25°C do +85°C (w zależności od jakości kabla)
- Wytrzymałość mechaniczna dzięki korpusowi z tworzywa sztucznego odpornego na działanie chemikaliów oraz płaszczowi z PVC
- Zabezpieczenie przeciwwstrząsowe – bezpieczny i trwały montaż typu „włożone, przykręcone”
Możliwości wykorzystania ekranowanego złącza M12 z kablem 2m
Złącze M12 proste męskie znajduje zastosowanie w:
- Automatyce przemysłowej – podłączanie czujników, siłowników, systemów sterowania
- Technice pomiarowej – gwarancja niezawodnego przesyłu sygnałów
- Produkcji i montażu maszyn – wszędzie tam, gdzie wymagana jest szybka i pewna wymiana połączeń
- Robotyce – odporność na drgania i zakłócenia
- Systemach zasilania niskonapięciowego – napięcia do 60V, maksymalny prąd 4A na styk
Budowa i funkcjonalność złącza M12 z ekranem
Złącze wyposażone jest w precyzyjnie oznaczone piny (zgodnie z rysunkiem technicznym), co znacznie ułatwia podłączenie i integrację z istniejącą instalacją. Produkt spełnia wymagania stopnia zanieczyszczenia 3 oraz gwarantuje wysoki poziom bezpieczeństwa elektrycznego dzięki znamionowemu napięciu udarowemu 1,5 kV. Zastosowane materiały są wolne od ołowiu, kadmu i FCKW, a kabel jest odporny na działanie olejów, benzyn i płomienia zgodnie z najważniejszymi normami branżowymi.
- Średnica złącza: 15,5 mm
- Długość całkowita złącza: 47,5 mm
- Rozmiar klucza do montażu: 13 mm
Męskie złącze M12 z kablem – kluczowe zalety
- Uniwersalne zastosowanie w automatyce i instalacjach przemysłowych
- Odporność na zakłócenia dzięki ekranowanemu przewodowi
- Bezpieczna praca w wymagających warunkach środowiskowych
- Łatwy montaż i integracja dzięki standaryzacji i wytrzymałym materiałom
Męskie proste złącze M12 ekranowane z kablem 7000-13081-3300200 to idealny wybór, kiedy liczy się bezpieczeństwo, odporność i niezawodność połączeń elektrycznych w środowisku przemysłowym. Produkt spełnia wymagania norm branżowych, umożliwia szybkie podłączenie oraz zapewnia długotrwałą, stabilną eksploatację.
