Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

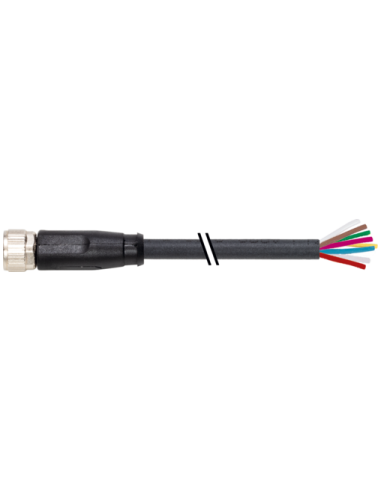

Konektor M8 żeński 8-pinowy 0° do wolnego kabla 7000-08961-6960750 – przewód 7,5 m
Konektor M8 żeński 0° do wolnego kabla (kod produktu: 7000-08961-6960750) to wytrzymały i niezawodny element systemów automatyki przemysłowej oraz infrastruktury maszynowej. Złącze prostoliniowe z przewodem o długości 7,5 metra gwarantuje elastyczność zastosowania oraz wysoką trwałość w trudnych warunkach eksploatacyjnych.
Zastosowania konektora M8 żeńskiego 8-pin – Automatyka i Przemysł
Złącze M8 sprawdza się idealnie w systemach czujników, siłowników, sterowników PLC oraz przy łączeniu modułów rozproszonych w instalacjach przemysłowych. Jego uniwersalność umożliwia wykorzystanie zarówno w nowych instalacjach, jak i w modernizacji istniejących linii produkcyjnych.
- Automatyka przemysłowa – połączenia sygnałowe i zasilające czujników oraz siłowników
- Robotyka – bezpieczne łączenie modułów oraz podzespołów w robotach przemysłowych
- Maszyny i urządzenia – szybkie serwisowanie i rozbudowa układów sterowania
- Przemysł spożywczy, farmaceutyczny i chemiczny – odporność na oleje i środki chemiczne
Wytrzymałość mechaniczna i ochrona środowiskowa konektorów M8
Produkt posiada stopień ochrony IP67, co zapewnia odporność na pył, zanurzenie w wodzie, a także różnorodne warunki środowiskowe, typowe dla przemysłu ciężkiego i agresywnych środowisk.
Materiał obudowy PUR oraz niklowane elementy blokujące gwarantują wysoką trwałość, odporność na ścieranie, oleje oraz wiele substancji chemicznych. Uszczelka z NBR oraz cynkowy odlew ciśnieniowy stanowią dodatkową ochronę przed penetracją cieczy i zanieczyszczeń.
Parametry konstrukcyjne i elektryczne konektora M8 z przewodem
- Prosty konektor typu żeńskiego M8 – szybka i pewna instalacja
- 8-pinowa konfiguracja – szerokie możliwości połączeniowe
- Pozłacane styki – niskie opory przejścia i odporność na korozję
- Maksymalne napięcie robocze: 30 V AC/DC
- Prąd maksymalny na styk: 1,5 A
- Przewód o długości 7,5 m – elastyczność montażu nawet w rozbudowanych układach
- Kolor przewodu: czarny – uniwersalny do zastosowań przemysłowych

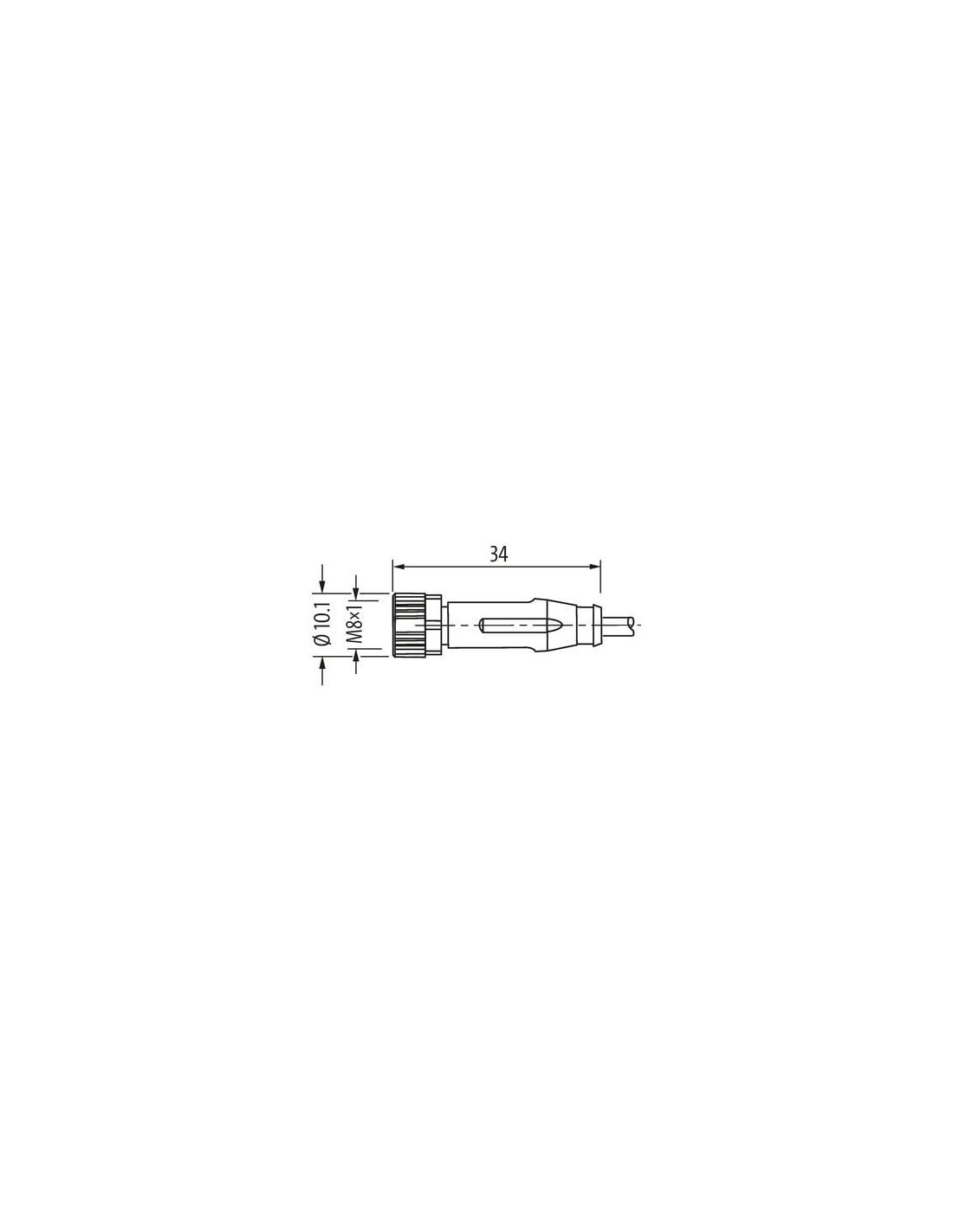

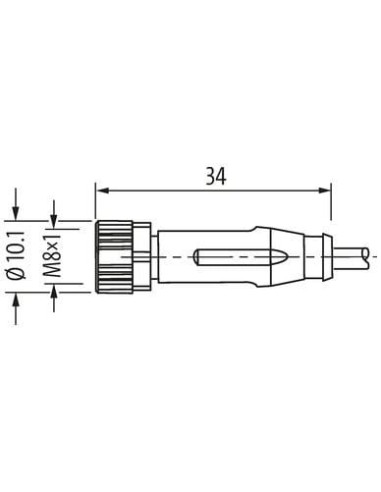

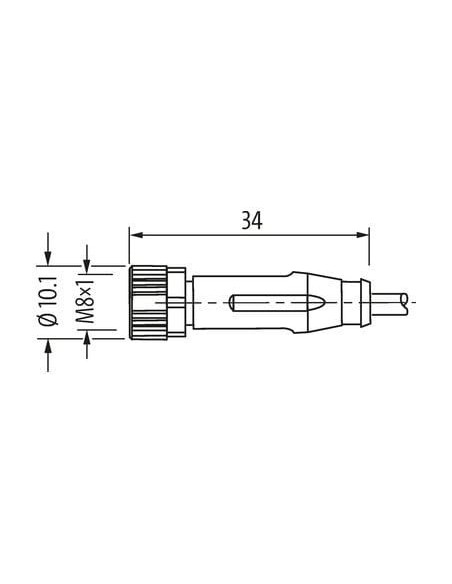

Budowa i sposób podłączenia złącza M8 żeńskiego
Schemat połączeń oraz oznaczenia kolorystyczne przewodów (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) ułatwiają szybki i bezbłędny montaż – zarówno w nowych, jak i istniejących instalacjach.
- Gwint M8 x1 z blokadą przeciwwstrząsową
- Średnica zewnętrzna przewodu: 5,5 mm
- Minimalny promień gięcia: 6 x średnica zewnętrzna kabla – odporność na uszkodzenia mechaniczne
Korzyści z zastosowania konektora M8 żeńskiego 7000-08961-6960750
- Prosty i szybki montaż dzięki konfekcjonowanemu przewodowi i standardowym oznaczeniom kolorystycznym
- Pełna uniwersalność przemysłowa – zgodność z normą DIN EN 61076-2-104 (M8)
- Odporność na trudne warunki środowiskowe oraz środki chemiczne
- Zabezpieczenie przeciwwstrząsowe – stabilność połączenia w środowiskach wibracyjnych
- Brak diody LED – minimalizacja ryzyka zakłóceń i awarii w aplikacjach wymagających czystych sygnałów
Konektor M8 żeński 8-pinowy z wolnym przewodem (7,5 m) stanowi niezawodne i bezpieczne rozwiązanie do tworzenia instalacji sygnałowych i zasilających w wymagających aplikacjach przemysłowych.
