Żeński kątowe
M8 (Snap In), 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Snap In |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

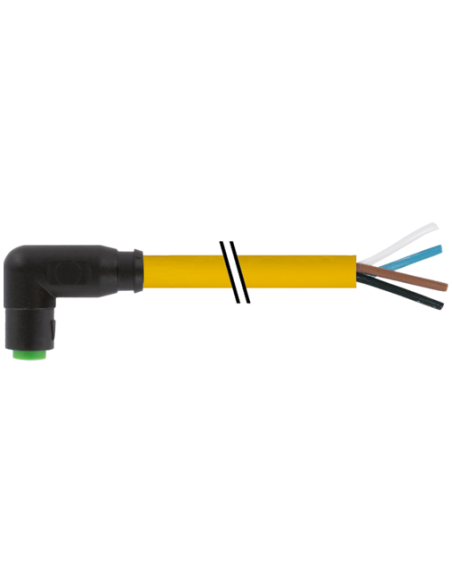

Złącze zatrzaskowe M8 żeńskie kątowe z kablem – 7000-08261-0310300
Złącze zatrzaskowe M8 żeńskie 90° z kablem to wysokiej jakości rozwiązanie przeznaczone do wymagających aplikacji automatyki przemysłowej, maszynowej oraz instalacji sterujących. Produkt oznaczony kodem 7000-08261-0310300 łączy w sobie niezawodność, odporność na czynniki zewnętrzne oraz wszechstronność montażu, wpisując się w standardy przemysłowe.
Zastosowanie złącza M8 żeńskiego kątowego
Złącza typu M8 Snap-In są powszechnie wykorzystywane w instalacjach czujników, siłowników, systemach transmisji sygnałów oraz modularnych systemach maszynowych. Kątowa konstrukcja 90° ułatwia montaż w trudno dostępnych miejscach, szczególnie tam, gdzie wymagana jest oszczędność przestrzeni i organizacja przewodów.
- Automatyka przemysłowa – podłączanie czujników, siłowników, urządzeń wykonawczych
- Linie produkcyjne – szybkie i pewne połączenia w szafach sterowniczych
- Robotyka i budowa maszyn – aplikacje w miejscach o ograniczonej przestrzeni instalacyjnej
- Systemy bezpieczeństwa i monitoringu – niezawodne połączenia sygnałowe
Najważniejsze cechy i zalety
- Wytrzymała obudowa z tworzywa PUR – odporna chemicznie oraz na oleje, polecana do przemysłu oraz agresywnych środowisk
- Stopień ochrony IP65 – gwarancja wysokiej ochrony przed pyłem i wodą przy prawidłowym połączeniu
- Kątowe wyjście przewodu (90°) – optymalne prowadzenie kabli bez konieczności łamania przewodu
- Szybki montaż typu Snap-In – prosta i pewna instalacja bez dodatkowych narzędzi
- 4 piny – umożliwiają wykorzystanie w różnorodnych aplikacjach sygnałowych i zasilających
- Długość przewodu 3 m – zapewnia komfort pracy w typowej długości, możliwość zamówienia innych długości na życzenie
- Przewód typu PUR – odporny na ścieranie, gięcie i skręcanie, idealny do dynamicznych aplikacji
- Zgodność z normą DIN EN 61076-2-114 (M8) – gwarancja kompatybilności i bezpieczeństwa
- Wytrzymałość na podwyższone napięcia oraz prądy – do 60 V DC / 4 A na styk
- Odporność na płomienie, benzynę, oleje – spełnia normy UL 1581, IEC 60332-2-2
Typowa budowa i opis techniczny złącza M8 Snap-In
Złącze posiada cztery piny (żeńskie), jest kodowane (A) i wyposażone w wolny koniec kabla przygotowany do dalszego montażu. Kolorystyka żył (BN – brązowy, WH – biały, BU – niebieski, BK – czarny) oraz przejrzysty podział pinów zapewniają łatwość podłączenia.

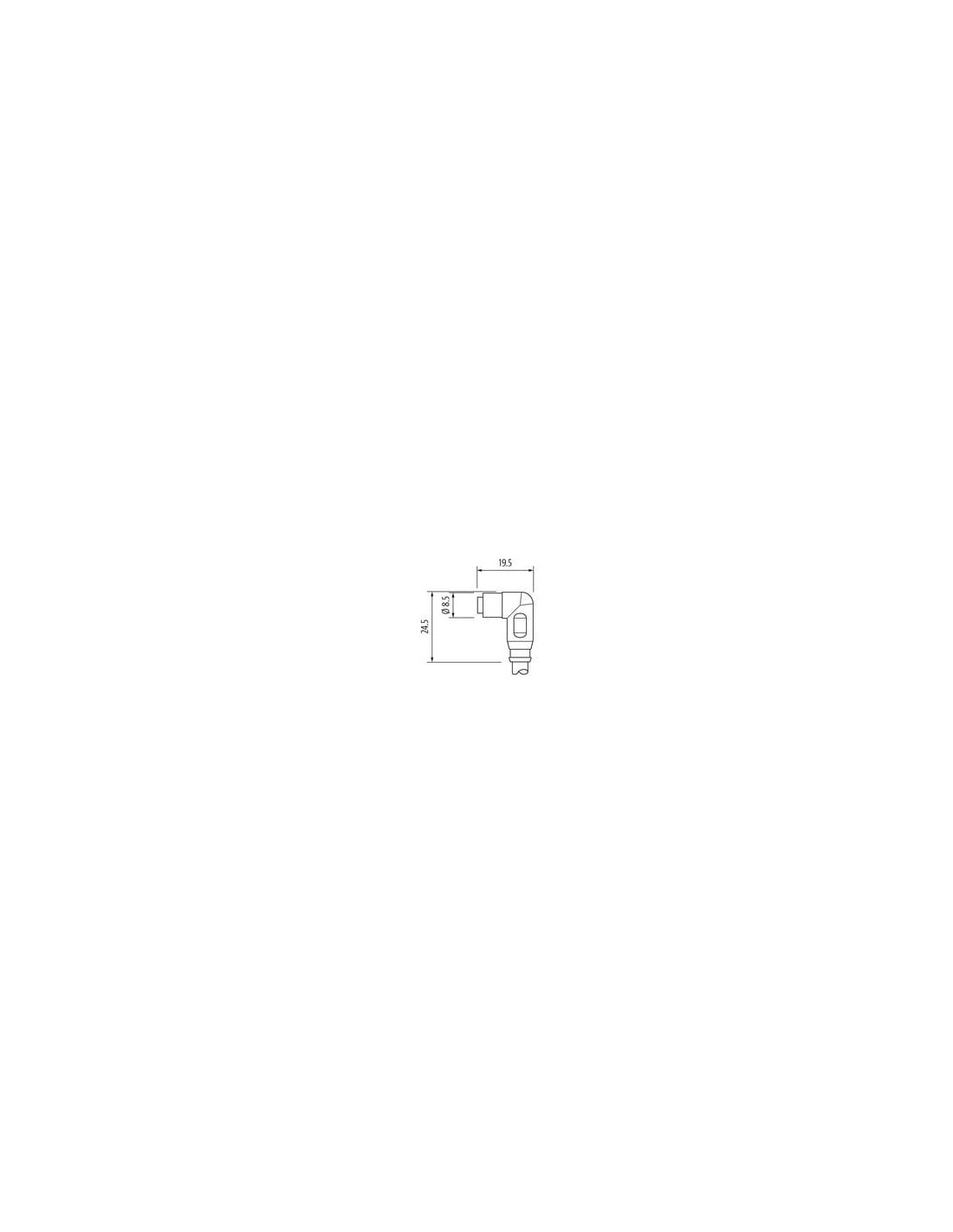

Konstrukcja pozwala na szybki oraz pewny montaż, a kompaktowe wymiary (średnica głowicy 8,5 mm, długość 19,5 mm, wysokość 24,5 mm) czynią produkt wyjątkowo uniwersalnym.
Wytrzymałość mechaniczna i elektryczna
Przewód z miedzi skręcanej klasy 6, o przekroju 0,25 mm², charakteryzuje się wysoką elastycznością oraz odpornością na zagięcia i intensywną eksploatację (do 10 milionów cykli zgięcia, odporność na skręcanie). Złącze przystosowane jest do pracy w trudnych warunkach środowiskowych w zakresie temperatur od -40°C do 90°C.
Błyskawiczne i bezpieczne połączenia dla systemów automatyki
Złącze zatrzaskowe M8 żeńskie kątowe z kablem znajduje zastosowanie tam, gdzie wymagana jest trwałość, niezawodność oraz szybka instalacja. Doskonale sprawdza się w nowoczesnych aplikacjach przemysłowych, szczególnie w miejscach, w których kluczowe jest zachowanie wysokiego stopnia ochrony oraz odporności na oleje czy czynniki chemiczne.
Produkt sprawdzi się zarówno w maszynach nowej generacji, jak i w modernizowanych liniach produkcyjnych.
