Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

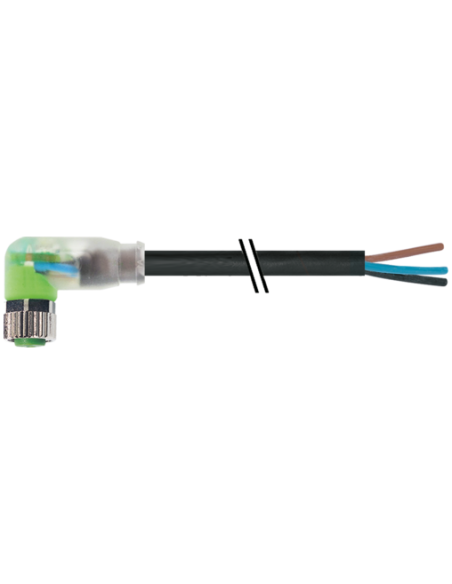

Konektor M8 żeński kątowy z LED i wolnym końcem przewodu – 3 piny, 1 m, PNP
Konektor M8 żeński kątowy z diodami LED oraz wolnym końcem kabla został zaprojektowany do niezawodnych i wygodnych połączeń w automatyce przemysłowej oraz licznych aplikacjach maszynowych. Złącze o numerze katalogowym 7000-08121-6300100 to idealne rozwiązanie do połączeń sygnałowych i zasilających w warunkach przemysłowych, gwarantujące niezawodność oraz łatwość montażu, nawet w trudno dostępnych miejscach.
Zastosowania konektora M8 żeńskiego z LED
Konektor M8 kątowy z LED doskonale sprawdza się w automatyce przemysłowej, systemach czujników, siłowników, maszynach produkcyjnych, liniach montażowych oraz systemach transportowych. Złącze jest szczególnie cenione w miejscach, gdzie wymagana jest szybka i wizualna sygnalizacja stanu połączenia, dzięki wbudowanym diodom LED o kolorach zielonym i żółtym.
Najważniejsze cechy i zalety złącza M8 żeńskiego kątowego z LED
- Solidne wykonanie – Obudowa z tworzywa PUR odpornego na uszkodzenia mechaniczne, działanie olejów oraz chemikaliów.
- Wysoka szczelność – Stopień ochrony IP65, IP66K, IP67 zapewnia bezpieczeństwo stosowania w trudnych warunkach środowiskowych.
- Łatwy montaż – Kątowe wyprowadzenie i wolny koniec kabla umożliwiają łatwe dopasowanie do różnych instalacji, także przy ograniczonej przestrzeni.
- Kontrola połączenia – Dwie wbudowane diody LED (zielona, żółta) ułatwiają diagnostykę stanu połączenia oraz szybkie wykrycie ewentualnych błędów.
- Bezpieczeństwo i trwałość – Pozłacane styki oraz złącze śrubowe wykonane z niklowanego odlewu cynkowego wpływają na długą żywotność, niezawodny kontakt i odporność na korozję.
- Uniwersalne zastosowanie – Kodowanie typu A oraz 3-pinowa konstrukcja pozwalają na integrację z większością standardowych instalacji w automatyce i robotyce.
- Parametry elektryczne – Praca z napięciem roboczym 18–30 V DC, maksymalny prąd do 4 A, spełnia normy zgodności, m.in. DIN EN 61076-2-104.
- Długość przewodu 1 m – Idealna do większości typowych aplikacji, z możliwością zamówienia innych długości na życzenie.
Typowe zastosowania konektora M8 żeńskiego kątowego
Złącze M8 żeńskie kątowe z LED wykorzystywane jest powszechnie do:
- Podłączania czujników indukcyjnych, fotoelektrycznych oraz pojemnościowych
- Integracji w systemach sterowania maszyn przemysłowych
- Rozwiązań do szybkiego okablowania panelowego i szaf sterowniczych
- Zasilania urządzeń automatyki (siłowniki, przekaźniki, panele operatorskie)
- Sygnałowego podłączenia elementów systemów transportowych, linii produkcyjnych i maszyn CNC
Odporność i wytrzymałość w wymagających warunkach
Zastosowane materiały odporne na promieniowanie UV, oleje, płomienie oraz ścieranie pozwalają na pracę w szerokim zakresie temperatur od -40°C do +90°C (przy pracy długotrwałej). Wysoka elastyczność, niska podatność na uszkodzenia mechaniczne oraz specjalistyczna powłoka gwarantują niezawodność, nawet w środowiskach o dużej wilgotności, zapyleniu i przy częstych obciążeniach dynamicznych.
Wymiary i budowa konektora M8 z wolnym końcem
Konektor posiada kompaktowe wymiary 25 mm x 20 mm i gwint montażowy M8 x 1. Jego budowa umożliwia szybkie podłączenie dzięki zaciskowi śrubowemu i końcówkom przystosowanym do różnego rodzaju peszli oraz okablowania instalacyjnego.
Montaż i bezpieczeństwo użytkowania
Podczas instalacji konektora M8 żeńskiego kątowego zaleca się stosowanie środków chroniących przed nadmiernym zginaniem oraz mechanicznymi uszkodzeniami kabla (np. opaski kablowe). Przewód odporny na wiele cykli zgięć i skręceń oraz elastyczna izolacja PP dodatkowo zwiększają trwałość połączenia.
Wybierając żeńskie złącze kątowe M8 z LED i wolnym końcem kabla, otrzymuje się profesjonalne i certyfikowane rozwiązanie, które spełnia rygorystyczne normy przemysłowe, zapewniając bezpieczeństwo oraz komfort pracy w automatyce przemysłowej, robotyce oraz innych dziedzinach inżynierii.
