Żeński proste
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

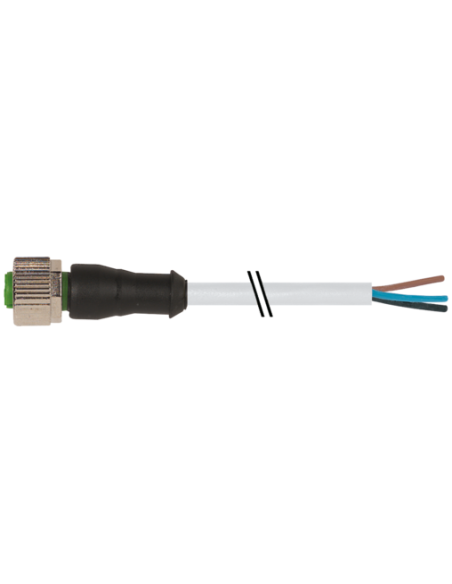

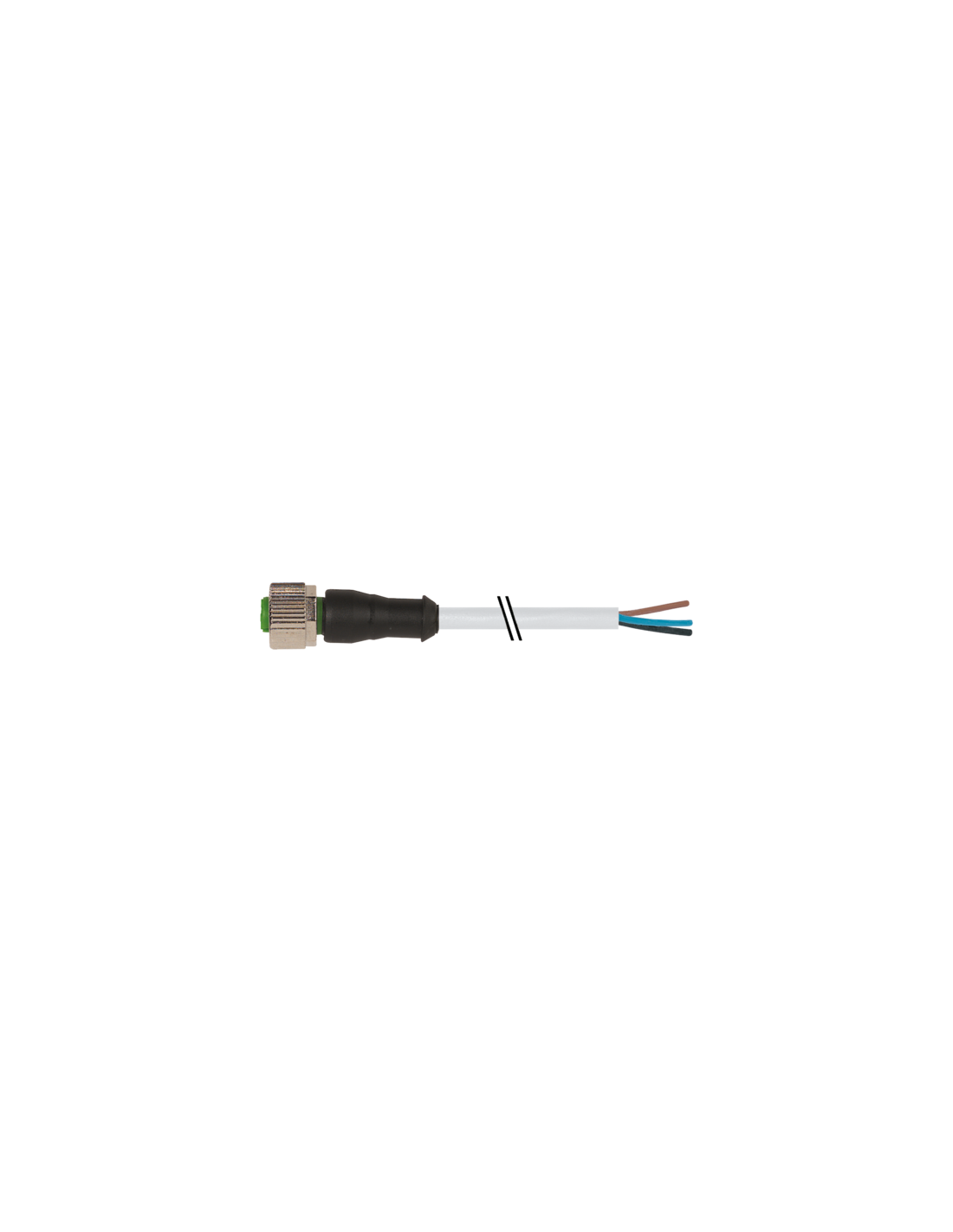

Złącze M12 z kablem 3-pinowym 0,6 m – profesjonalne rozwiązanie połączeniowe
Złącze M12 z kablem o długości 0,6 metra to niezawodny element przeznaczony do precyzyjnego łączenia w systemach automatyki przemysłowej, maszynach oraz urządzeniach pomiarowych. Zostało zaprojektowane z myślą o zapewnieniu trwałego, bezpiecznego oraz odpornego na warunki zewnętrzne połączenia sygnałowego lub zasilającego.
Zastosowania i typowe wykorzystanie przewodu M12 z konektorem żeńskim
Złącza przemysłowe M12 znajdują szerokie zastosowanie w środowisku automatyzacji, w tym w robotyce, instalacjach produkcyjnych, liniach montażowych, systemach czujnikowych i przekaźnikowych oraz wszędzie tam, gdzie wymagana jest niezawodność oraz łatwość montażu i demontażu połączeń.
- Przemysł spożywczy i przetwórczy – odporność na oleje i środki chemiczne
- Automatyka maszyn – szybkie i pewne połączenia czujników i siłowników
- Robotyka – zapewnia stabilność sygnału nawet przy ciągłym ruchu
- Technika transportowa – zastosowanie przy elementach ruchomych i stacjonarnych
Charakterystyka i budowa złącza M12 z kablem
Złącze żeńskie M12 (typ A, 3 piny) posiada prosty kabel o izolacji z wysokiej jakości PUR, co przekłada się na doskonałą odporność na ścieranie, działanie środków smarnych, olejów, płynów chłodzących oraz czynników atmosferycznych. Pozłacane styki zapewniają długowieczność i niskie opory stykowe, co przekłada się na stabilność przesyłanych sygnałów lub mocy.
- Trwała i wytrzymała konstrukcja – metalowa śruba radełkowana gwarantuje bezpieczne mocowanie
- Elastyczność i prostota instalacji – wysoka odporność na skręcanie i zginanie kabla
- Stopień ochrony IP65 / IP66K / IP67 – pełna szczelność przy prawidłowym montażu
- Odporność na płomień i czynniki chemiczne – spełnia wymagania norm UL 1581 oraz IEC 60332-2
- Temperatura pracy: od -25°C do +85°C (dla przewodu od -40°C do +90°C)
- Prąd maksymalny: do 4A na styk
- Napięcie znamionowe: do 250V AC/DC
Budowa i połączenia złącza M12 – schemat i kolorystyka przewodów
Układ pinów:
- 1 (brązowy – BN)
- 3 (niebieski – BU)
- 4 (czarny – BK)
Dzięki uniwersalnemu rozstawowi według normy DIN EN 61076-2-101 (M12) złącze świetnie sprawdza się w instalacjach standardowych i niestandardowych, gwarantując kompatybilność ze sprzętem wielu marek oraz prostotę w doborze akcesoriów systemowych.
Zalety stosowania kabla M12 w automatyce przemysłowej
Podstawowe atuty to łatwość montażu, odporność na uszkodzenia mechaniczne, wysoki stopień izolacji oraz spełnienie restrykcyjnych norm bezpieczeństwa i niezawodności. Zastosowanie kabla PUR czyni go idealnym rozwiązaniem do dynamicznych aplikacji, gdzie kable narażone są na wielokrotne gięcia i skręty.
- Łatwa identyfikacja przewodów – różne kolory żył oraz schemat ułatwiający podłączenie
- Brak halogenów, kadmu, ołowiu, FCKW oraz silikonu – bezpieczeństwo dla użytkowników i środowiska
- Trwała konstrukcja – odporność na intensywną eksploatację w trudnych warunkach
Podsumowanie – złącze M12 z kablem 7000-12181-2330060
Złącze M12 z kablem 0,6 m (3 piny, typ A, przewód PUR, zakończenie wolne) stanowi kompaktowy i niezawodny element instalacyjny dla systemów automatyki, wykorzystywanych w przemyśle, procesach produkcyjnych oraz liniach transportowych. Dedykowane do wymagających środowisk przemysłowych, doskonale sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.
