Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

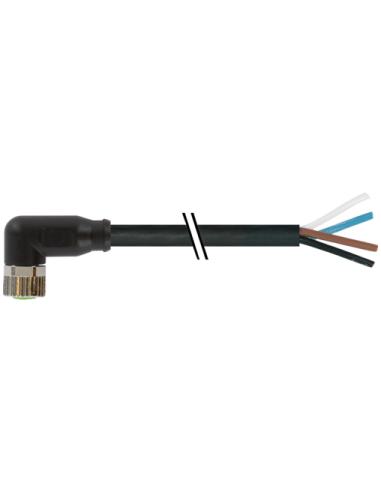

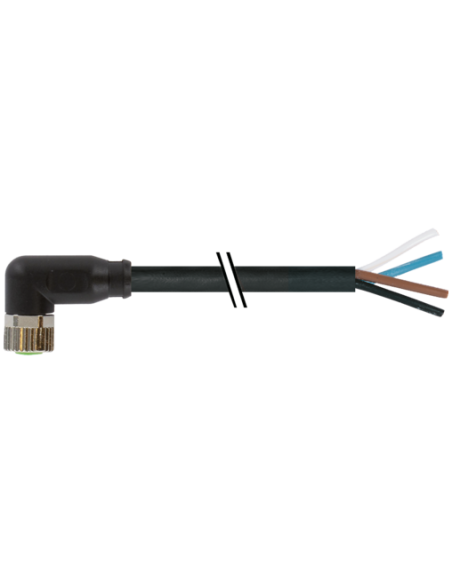

Konektor M8 żeński kątowy z wolnym końcem kabla – 7000-08101-6110300
Konektor M8 żeński kątowy z wolnym kablem to niezawodne rozwiązanie przeznaczone do różnorodnych zastosowań przemysłowych, automatyki, robotyki, maszyn oraz systemów czujników. Dzięki swojej konstrukcji produkt umożliwia szybkie i bezpieczne podłączenie urządzeń do instalacji elektrycznych w sposób zgodny z aktualnymi standardami przemysłowymi.
Charakterystyka techniczna złącza M8 kątowego
Złącze M8 o oznaczeniu 7000-08101-6110300 posiada czteropinową konfigurację (4 piny, kodowanie A), co umożliwia szeroki zakres transmisji sygnałów lub zasilania w skomplikowanych aplikacjach przemysłowych. Poliamidowa obudowa gwarantuje odporność chemiczną, a metalowa nakrętka zapewnia trwałość i zwiększoną szczelność. Typ przyłącza kątowego pozwala na stosowanie produktu nawet w trudno dostępnych miejscach oraz w warunkach ograniczonej przestrzeni montażowej.
- Kątowe wyprowadzenie przewodu – optymalne w ciasnych przestrzeniach instalacyjnych
- Złącze żeńskie – kompatybilne z wieloma gniazdami M8
- 4 żyły – realizacja zadań sygnałowych i zasilających
- Wysoka klasa szczelności: IP65, IP66K, IP67 – odporność na kurz, wodę oraz intensywne mycie ciśnieniowe
- Długość przewodu: 3 m – wygoda podczas instalacji
Możliwości wykorzystania konektora M8 kątowego
Konektor M8 kątowy z wolnym końcem kabla doskonale sprawdza się w środowiskach narażonych na wibracje, oleje, chemikalia oraz niekorzystne warunki atmosferyczne. Typowymi zastosowaniami są:
- Automatyka przemysłowa – podłączanie czujników, siłowników oraz modułów IO
- Inżynieria maszynowa – jako niezawodne połączenie w szafach sterowniczych i rozdzielniach
- Technika transportowa – okablowanie w pojazdach, liniach montażowych i systemach przenośników
- Systemy mechatroniczne – integracja w aplikacjach wymagających odporności na wstrząsy
Zalety stosowania złączy M8 kątowych z wolnym przewodem
Zastosowanie tego typu złącza pozwala znacząco uprościć montaż układów elektrycznych i elektronicznych oraz przyspieszyć serwisowanie instalacji przemysłowych. Do najważniejszych zalet należą:
- Łatwy montaż i serwisowanie – szybkie przyłączenie lub wymiana komponentów
- Uniwersalność – możliwość pracy w szerokim zakresie temperatur (-25 do 85°C)
- Odporność mechaniczna i chemiczna – długi okres eksploatacji nawet w trudnych warunkach
- Niewielkie wymiary – idealne do kompaktowych urządzeń
Typowe dane techniczne konektora M8
- Średnica gwintu: M8 x 1
- Prąd maksymalny: 4 A na pin
- Napięcie pracy: do 60 V DC / 50 V AC
- Żyły: 4 x 0,25 mm², kolorystyka: brązowy, biały, niebieski, czarny
- Materiał powłoki kabla: PVC (odporność na oleje, UV, płomień)
- Odporność na zginanie i wibracje
Bezpieczeństwo i wygoda instalacji
Dzięki zastosowaniu pozłacanych styków oraz solidnych materiałów izolacyjnych, produkt zapewnia doskonałą integralność sygnału i długą żywotność nawet w wymagających aplikacjach. Dodatkowe zabezpieczenie mechaniczne przed wyrwaniem kabla oraz wyraźne oznaczenie pinów ułatwiają prawidłowe podłączenie i minimalizują ryzyko pomyłek instalacyjnych.
Podsumowanie – Zastosowania przemysłowe konektora M8 żeńskiego kątowego
Konektor M8 żeński kątowy z wolnym kablem 7000-08101-6110300 to uniwersalne rozwiązanie zapewniające sprawne i bezpieczne podłączanie urządzeń w szerokiej gamie systemów przemysłowych. Dzięki wysokiej odporności na czynniki zewnętrzne, trwałości konstrukcji oraz elastyczności przewodu, produkt znajduje zastosowanie wszędzie tam, gdzie istotna jest niezawodność i prostota montażu.
