Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,7 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

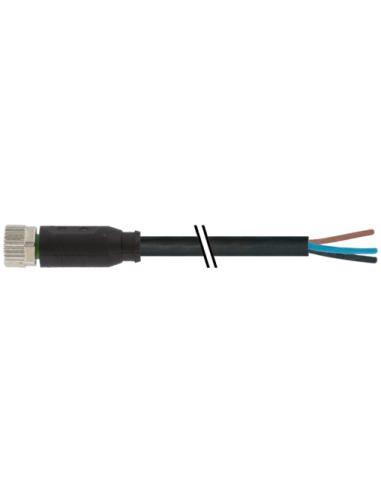

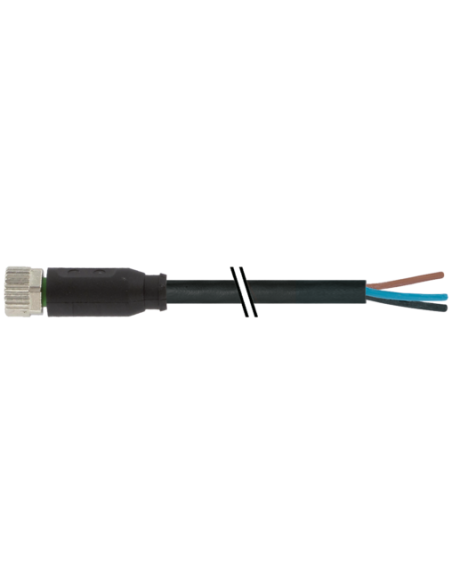

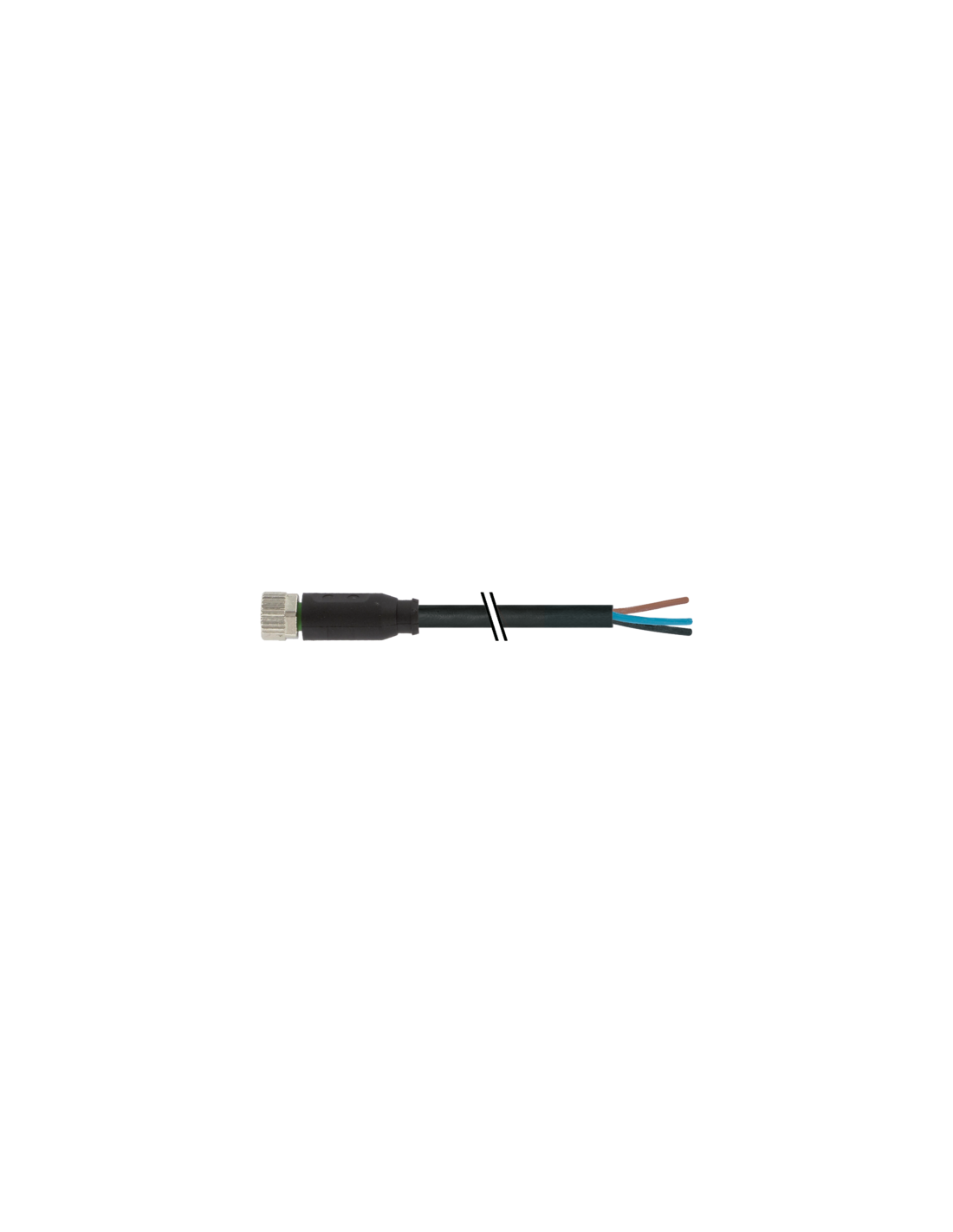

Złącze przewodowe M8 żeńskie 0° kod A z kablem – profesjonalne rozwiązanie do automatyki
Złącze M8 żeńskie z przewodem o długości 0,7 m i kodzie produktu 7000-08041-6100070 to wysokiej jakości element przeznaczony do zastosowań w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz systemach czujników i aktuatorów. Dzięki wytrzymałej konstrukcji oraz certyfikowanym standardom gwarantuje niezawodność połączeń elektrycznych nawet w trudnych warunkach środowiskowych.
Opis i budowa złącza M8 żeńskiego z kablem
Złącze kątowe M8 typu A wyposażone jest w 3 pozłacane styki, które zapewniają pewną transmisję sygnałów oraz zasilania. Złącze zakończone jest przewodem o długości 0,7 metra, wykonanym w technologii skrętki miedzianej o przekroju 0,25 mm². Izolacja oraz powłoka przewodu wykonane są z materiału PVC i charakteryzują się odpornością na ścieranie, chemikalia, oleje oraz promieniowanie UV.
- Standard złącza: 3 piny, kodowanie A
- Gwint M8 x 1 – szybki montaż i pewne połączenie
- Obudowa z tworzywa odpornego na chemikalia i oleje
- Przekrój żył: 0,25 mm² (14 drucików o średnicy 0,15 mm)
- Rodzaj podłączenia: wolne końce przewodów – łatwa integracja z instalacją
- Oznaczenie przewodów: brązowy (BN), niebieski (BU), czarny (BK)
- Kolor przewodu: czarny
Najważniejsze cechy i zalety złącza M8 z kablem
- Stopień ochrony IP65/IP66K/IP67 – odporność na pył i wodę
- Ochrona przed wstrząsami – zabezpieczenie konstrukcyjne przed poluzowaniem spowodowanym wibracjami
- Bezhalogenowe, wolne od kadmu i silikonu – bezpieczne dla środowiska i instalacji
- Zakres temperatur pracy: od -25°C do 85°C (stałe podłączenie do 80°C)
- Łatwy montaż na wtyk śrubowy z radełkowaną nakrętką dla precyzyjnego zamocowania
- Uniwersalność zastosowań w przemyśle, robotyce, urządzeniach automatyki, czujnikach i siłownikach
Typowe zastosowania złącza przewodowego M8 3-pin
Złącze M8 żeńskie z kablem sprawdza się wszędzie tam, gdzie wymagane są niezawodne połączenia sygnałowe i zasilające w ograniczonej przestrzeni oraz w warunkach narażających na działanie czynników zewnętrznych. Często wykorzystywane jest w:
- Automatyce przemysłowej i liniach produkcyjnych
- Systemach detekcji, czujnikach, enkoderach
- Maszynach pakujących, sortujących i montażowych
- Robotyce oraz urządzeniach pick & place
- Instalacjach sterujących i systemach bezpieczeństwa
Parametry gwarantujące bezpieczeństwo i trwałość
Złącze M8 żeńskie z przewodem posiada wszelkie niezbędne certyfikaty potwierdzające wysoką jakość i zgodność z normami: DIN EN 61076-2-104 (M8) oraz cURus. Zastosowane materiały – m.in. skrętka miedziana klasy 5 i wytrzymała powłoka PVC – gwarantują długotrwałą eksploatację i bezpieczeństwo użytkowania.
Przemyślana konstrukcja oraz precyzja wykonania pozwalają na szybkie i łatwe podłączanie urządzeń, nawet w miejscach trudno dostępnych. Montaż przewodu jest ułatwiony dzięki zaleceniom dotyczącym promieni gięcia oraz opcjonalnemu zastosowaniu opasek kablowych, które zabezpieczają przed nadmiernym obciążeniem mechanicznym.
