Męski 90°
M8, 5-piny
Kodowanie B
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

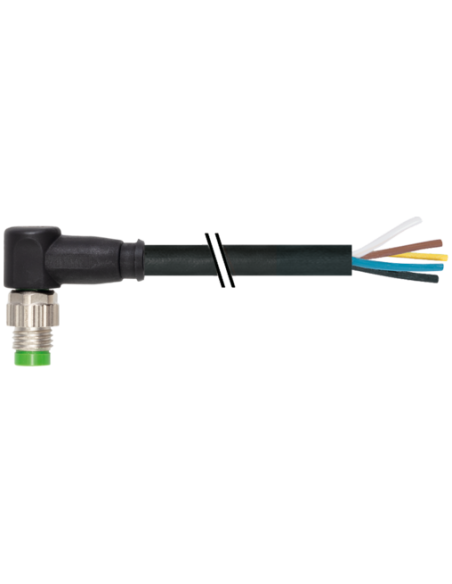

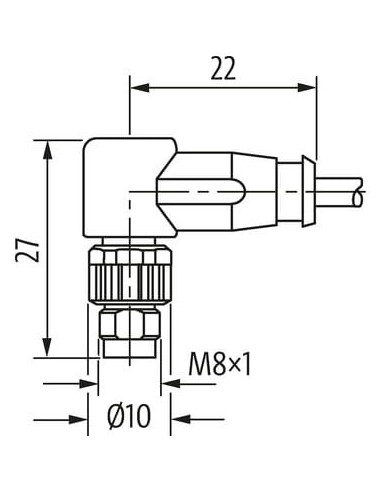

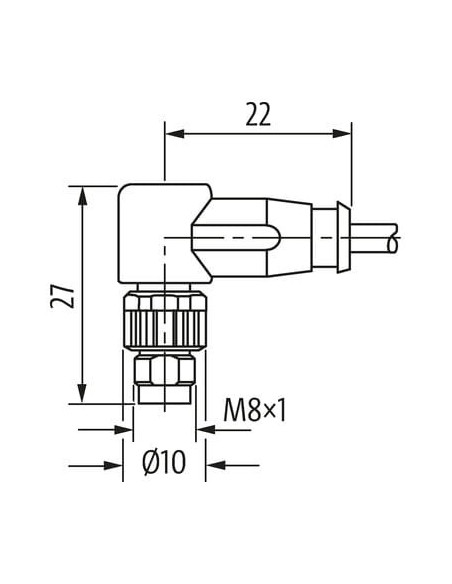

Złącze M8 męskie 90° z kablem, 5-pin, kodowanie B – 7000-08912-6950500
Złącze M8 męskie 90° na kabel o długości 5 metrów to wysokiej jakości komponent, zaprojektowany do zastosowań przemysłowych wymagających niezawodności połączeń oraz odporności na trudne warunki środowiskowe. Złącze wyposażone jest w 5 pozłacanych styków, które zapewniają stabilny przesył sygnału i trwałość połączenia nawet podczas intensywnej eksploatacji.
Najważniejsze cechy i zastosowania złącza M8 męskiego kątowego 5-pin IP67
- Kątowe złącze (90°) umożliwia wygodne prowadzenie przewodu w miejscach o ograniczonej przestrzeni.
- Stopień ochrony IP67 gwarantuje odporność na wilgoć, pył i zabrudzenia – doskonałe rozwiązanie do środowisk przemysłowych oraz maszynowych.
- Materiał PUR płaszcza kablowego oraz tworzywowa obudowa zapewniają podwyższoną odporność chemiczną oraz na działanie olejów i agresywnych mediów (zawsze warto zweryfikować odporność w zależności od aplikacji).
- Maksymalne napięcie robocze DC/AC: 30 V, obciążalność prądowa przewodu: 4,8 A – sprawdzi się w aplikacjach automatyki oraz sterowania.
- Odporność na wielokrotne gięcia – do 5 milionów cykli, co czyni ten przewód szczególnie przydatnym do aplikacji z ruchem (np. prowadzenie w C-track).
- Bardzo dobra odporność na płomień, benzynę oraz oleje, potwierdzona normami przemysłowymi.
- Średnica przewodu: 4,7 mm, przekrój żyły: 0,25 mm², przewód 5-żyłowy z izolacją PP i skrętką miedzianą.
Typowe zastosowania przewodu M8 5-pinowego kątowego
Gotowy przewód z kątowym wtykiem M8 to niezawodne rozwiązanie m.in. dla:
- systemów automatyki przemysłowej i przesyłu sygnałów,
- czujników i urządzeń wejścia/wyjścia w maszynach produkcyjnych,
- robotyki przemysłowej,
- instalacji transportowych oraz linii produkcyjnych,
- aplikacji wymagających wysokiej odporności na czynniki chemiczne i mechaniczne.
Dodatkowe zalety przewodu M8 z wolnym końcem
- Szybki i bezpieczny montaż – złącze jest gotowe do przykręcenia i pozwala na szybkie wykonanie bezpośredniego połączenia z szafą sterowniczą lub aparaturą przemysłową.
- Wysoka elastyczność oraz niewielki promień gięcia, co daje możliwość montażu w trudno dostępnych miejscach.
- Kodowanie B pozwala na zabezpieczenie przed błędnym podłączeniem.
- Dostępność opasek kodujących, zwiększających bezpieczeństwo i trwałość instalacji.
Ważne: Przy montażu należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi. Konieczne jest również przestrzeganie zalecanych promieni gięcia, aby zachować szczelność złącza zgodnie z normą IP67.

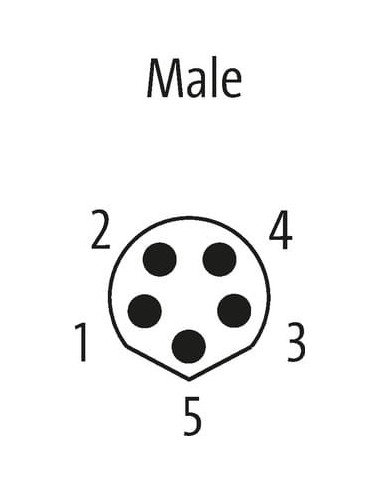

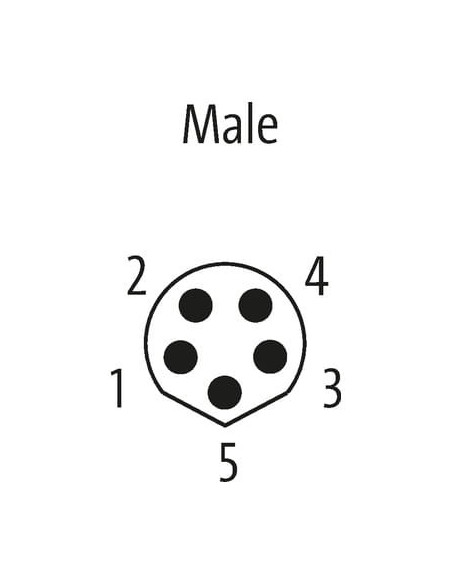

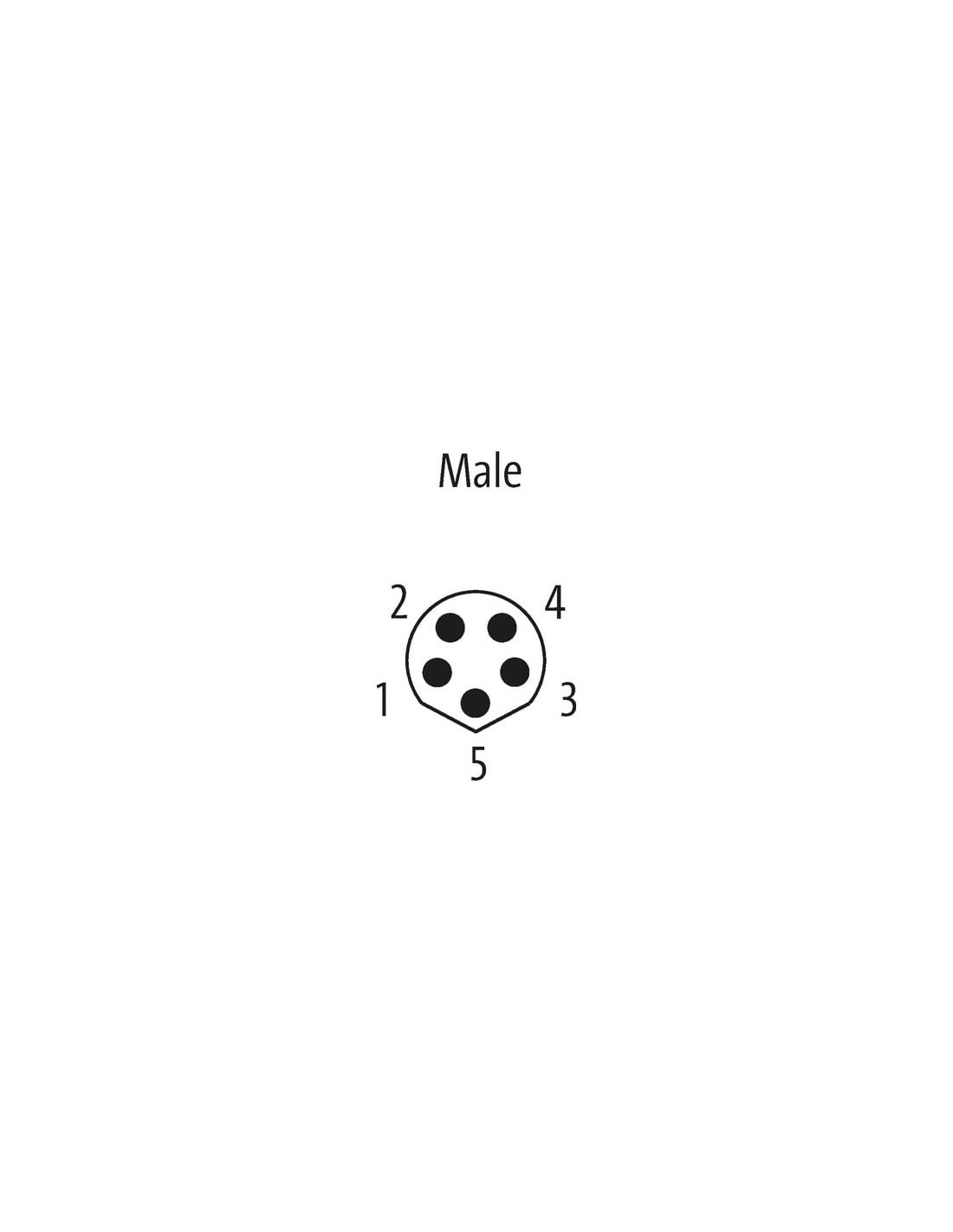

Schemat połączeń i wyprowadzeń przewodu M8
- Liczba pinów: 5 (numeracja i kolory: BN - brązowy, WH - biały, BU - niebieski, BK - czarny, GY - szary).
- Połączenia zgodne ze standardem przemysłowym M8, ułatwiające integrację z popularnymi czujnikami i sterownikami.
Złącze M8 męskie kątowe z wolnym końcem to sprawdzone i uniwersalne rozwiązanie dla wszelkich zastosowań związanych z przesyłem sygnałów oraz zasilania w środowisku przemysłowym.
