Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

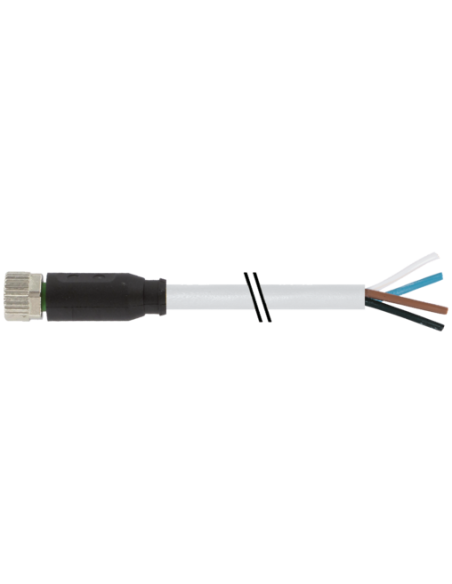

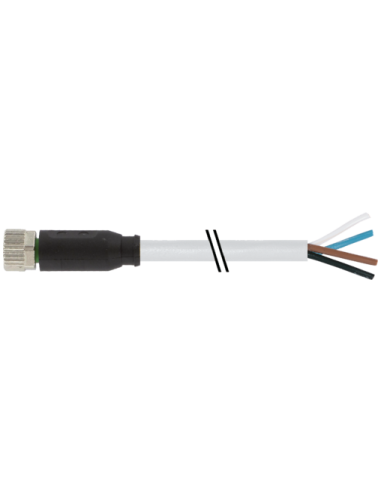

Konektor M8 żeński prosty z wolnym końcem kabla – 4 piny, 15 m, kod: 7000-08061-2111500
Konektor M8 żeński prosty z wolnym końcem kabla to uniwersalne rozwiązanie do wielu zastosowań w przemyśle oraz automatyce. Produkt ten, o numerze katalogowym 7000-08061-2111500, umożliwia szybkie, pewne i niezawodne połączenia elektryczne w systemach czujników oraz urządzeń wykonawczych.
Charakterystyka i zalety konektora M8 z kablem 15 m
Wtyk M8, 4-piny charakteryzuje się prostą konstrukcją oraz wysoką jakością wykonania, co zapewnia stabilność połączenia oraz wytrzymałość w różnorodnych warunkach środowiskowych. Zastosowanie wysokiej jakości materiałów, takich jak obudowa z tworzywa PUR oraz pozłacane styki, gwarantuje długą żywotność, nawet podczas intensywnej eksploatacji. Konektor został wyposażony w radełkowaną plastikową nakrętkę oraz opaskę kodującą, co ułatwia prawidłową identyfikację podłączenia.
- Stopień ochrony IP65, IP66K, IP67 – wysoka odporność na pył i wilgoć
- Długość kabla 15 m – umożliwia swobodny montaż i prowadzenie w dużych instalacjach
- Szeroki zakres temperatur pracy: od -25°C do 85°C
- Prąd maksymalny 4 A oraz napięcie do 60 V DC / 50 V AC
- Kodowanie A oraz gwint M8 x 1 – kompatybilność z powszechnie stosowanymi standardami przemysłowymi
Typowe zastosowania konektora M8 prostego z wolnym końcem kabla
Konektor M8 żeński prosty sprawdza się doskonale w środowiskach przemysłowych, w automatyce i robotyce, podczas podłączania czujników, siłowników oraz urządzeń wykonawczych. Jest wykorzystywany wszędzie tam, gdzie wymagane jest szybkie i bezpieczne łączenie instalacji niskonapięciowych, a także odcinanie, podłączanie lub rozdzielanie sygnałów.
- Automatyka przemysłowa – połączenia modułów sterowania, czujników i aktuatorów
- Maszyny produkcyjne – integracja systemów bezpieczeństwa oraz monitorowanie procesów
- Technika transportowa i magazynowa – transmisja sygnałów i zasilania w pojazdach oraz liniach przenośnikowych
- Instalacje pneumatyczne i hydrauliczne, gdzie wymagana jest odporność na oleje i chemikalia
- Zastosowania zewnętrzne – dzięki wysokiej odporności na warunki atmosferyczne
Konstrukcja, bezpieczeństwo i łatwy montaż konektora M8
Wytrzymała konstrukcja konektora oraz ergonomiczny uchwyt ułatwiają montaż i demontaż w trudno dostępnych miejscach. Osłona z PVC oraz izolacja przewodów zapewniają dodatkową ochronę mechaniczną i chemiczną. Produkt zaprojektowany został zgodnie z normą DIN EN 61076-2-104, co potwierdza jego kompatybilność z innymi elementami systemów połączeniowych.
- Montaż: włożony, przykręcony – gwarantuje stabilność połączenia
- Blokada oraz powłoka złącza z niklowanego cynku – podwyższona odporność na korozję
- Oznaczenie przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Mały rozmiar – długość złącza 32,5 mm, średnica 10 mm
- Brak diod LED – maksymalna prostota konstrukcyjna
Podsumowanie – Konektor M8 żeński prosty z wolnym końcem kabla 15 m
Konektor M8 żeński prosty z czterema pinami i wolnym końcem kabla to niezawodne rozwiązanie, które umożliwia szybkie podłączenie urządzeń w zautomatyzowanych systemach przemysłowych. Dzięki wysokiemu stopniowi ochrony, długiemu przewodowi oraz odporności na oleje, chemikalia i wstrząsy, jest idealnym wyborem zarówno do stałych, jak i ruchomych zastosowań. Produkt zapewnia bezpieczne, trwałe i łatwe w montażu połączenie zgodne z wymaganiami nowoczesnej techniki automatyzacji.
