Żeński proste
M8, 3-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

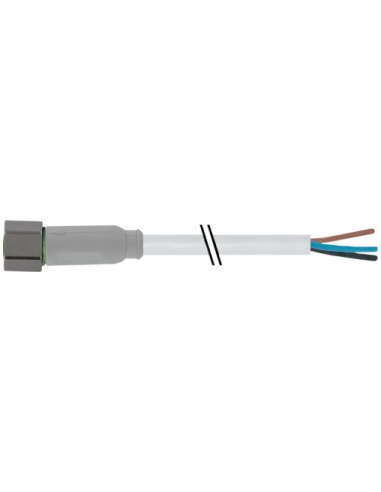

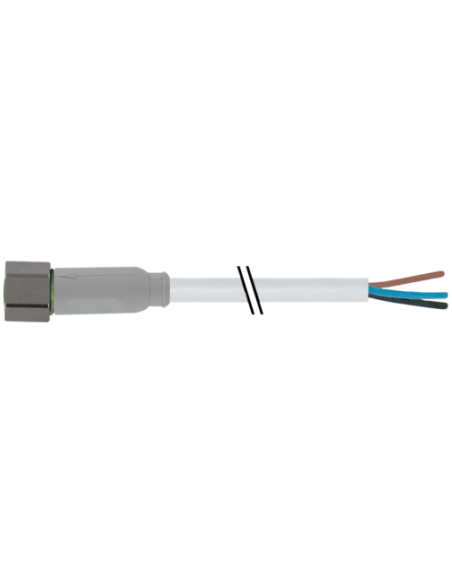

Konektor M8 żeński prosty z wolnym końcem przewodu – 7014-08041-2100500
Konektor M8 żeński prosty z wolnym przewodem to niezawodne i uniwersalne rozwiązanie stosowane w systemach automatyki przemysłowej, maszynach i urządzeniach wymagających pewnego połączenia sygnałowego lub zasilającego. Model o numerze 7014-08041-2100500 oferuje trzypinowe połączenie z kodowaniem A, co gwarantuje kompatybilność z szeroką gamą czujników i urządzeń wykonawczych.
Zastosowanie konektora M8 w automatyce i przemyśle
Złącza M8 to standard w wielu aplikacjach przemysłowych. Znajdują zastosowanie m.in. w:
- systemach czujników i siłowników
- maszynach produkcyjnych
- robotyce
- transport wewnętrznym/logistyce
- instalacjach automatyki budynkowej
Wysoki stopień ochrony IP65, IP66K, IP67, IP68, IP69K pozwala na bezpieczną pracę nawet w bardzo wymagających warunkach środowiskowych – w obecności pyłu, wody, oleju czy roztworów chemicznych.
Najważniejsze zalety konektora M8 – 7014-08041-2100500
- Trwałość: Obudowa wykonana z wytrzymałego tworzywa odpornego na chemikalia i oleje.
- Wszechstronność: Układ 3-pinowy doskonale sprawdza się w przypadku połączeń sygnałowych i zasilających.
- Wysoka szczelność: Odporność na wpływ czynników zewnętrznych potwierdzona wieloma klasami IP.
- Bezpieczeństwo użytkowania: Śruby ze stali szlachetnej (1.4404/V4A) zapewniają trwałość blokowania i ochronę przed korozją.
- Elastyczność montażu: Konektor może być montowany poprzez włożenie i dokręcenie, posiada także zabezpieczenie przeciwwstrząsowe.
Budowa i szczegóły techniczne konektora M8
- Długość przewodu: 5 m (inne długości dostępne na zamówienie)
- Kolory i oznaczenia przewodów: brązowy (BN), niebieski (BU), czarny (BK)
- Przekrój żyły: 0,25 mm² – idealny do przesyłu sygnałów oraz niskonapięciowego zasilania
- Materiał płaszcza: PVC – elastyczny i odporny na uszkodzenia mechaniczne oraz działanie czynników chemicznych
- Zakres temperatur pracy: od -25°C do +85°C (zależnie od jakości kabla)
- Kodowanie: A
- Średnica zewnętrzna przewodu: 4,5 mm
Możliwości wykorzystania konektora M8 z wolnym końcem przewodu
Konektor M8 żeński prosty pozwala na szybkie i łatwe wykonanie instalacji elektrycznych oraz modyfikowanie istniejących układów bez konieczności lutowania czy wykonywania skomplikowanych połączeń. Jest wybierany tam, gdzie liczą się:
- bezpieczeństwo połączenia (odporność na wilgoć, pył, wibracje),
- łatwość montażu i serwisowania,
- możliwość integracji z powszechnie stosowanymi systemami automatyki przemysłowej.
Produkt rekomendowany szczególnie do zastosowań wymagających wysokiej szczelności, trwałości oraz możliwości szybkiego montażu i demontażu.
Podsumowanie – konektor M8 żeński prosty, kod 7014-08041-2100500
Konektor M8 z wolnym końcem przewodu to solidny wybór do zastosowań przemysłowych i automatyki, gdzie kluczowe są niezawodność połączenia, odporność na warunki środowiskowe oraz uniwersalność montażu.
