Męski 90°
M8, 5-piny
Kodowanie B
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

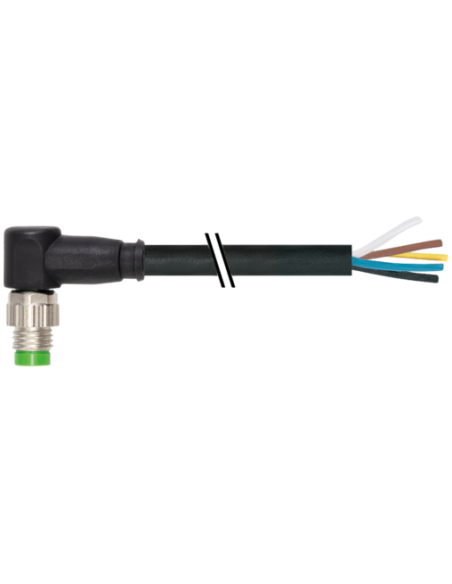

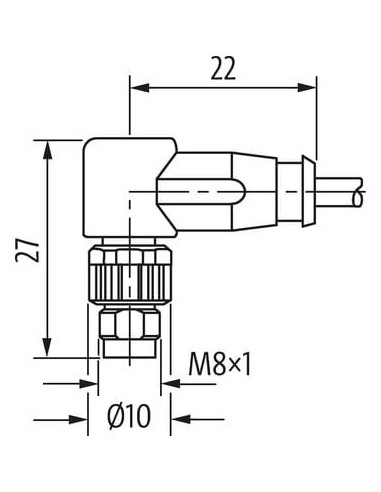

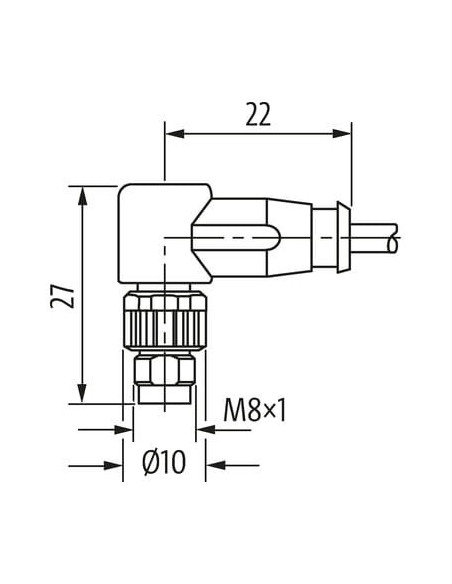

Złącze M8 męskie kątowe 90° na kabel, 5-pin, kodowanie B – długość 3 m
Złącze M8 męskie 90° z przewodem o długości 3 metrów to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych. Wyposażone w 5 pozłacanych pinów oraz kątowe wyjście kabla, gwarantuje niezawodność oraz trwałość nawet w wymagających środowiskach. Złącza tego typu są powszechnie wykorzystywane w systemach automatyki przemysłowej, czujnikach, urządzeniach kontrolnych, a także w rozwiązaniach wymagających skutecznej ochrony przed czynnikami zewnętrznymi.
Najważniejsze cechy – męskie złącze M8 5-pin, kątowe z wyprowadzeniem kabla
- Złącze kątowe 90° – idealne rozwiązanie do miejsc o ograniczonej przestrzeni montażowej.
- 5-pinowe, kodowanie typu B oraz wytrzymała konstrukcja.
- Bardzo dobra odporność chemiczna i na oleje dzięki zastosowaniu materiałów wysokiej jakości.
- Stopień ochrony IP67 zapewniający pełną ochronę przed pyłem i wilgocią.
- Kabel z płaszczem PUR oraz przewody: skrętka miedziana o przekroju 0,25 mm².
- Odpowiednie do długotrwałego użytkowania w szerokim zakresie temperatur od -25°C do 80°C.
- Wytrzymałość mechaniczna na zginanie, odporność na płomień oraz na różnorodne środki chemiczne.
- Swobodny koniec kabla do samodzielnego podłączenia.
Zastosowanie złącza M8 męskiego kątowego z kablem
Złącza M8 męskie kątowe są powszechnie stosowane w automatyce przemysłowej, systemach detekcji, robotyce, maszynach produkcyjnych, instalacjach montażowych oraz urządzeniach mechatronicznych. Dzięki kompaktowej i odpornej konstrukcji produkt idealnie sprawdza się tam, gdzie istotna jest szczelność połączenia oraz ochrona przed szkodliwym działaniem warunków zewnętrznych.
Zastosowanie wysokiej jakości materiałów, takich jak PUR oraz pozłacane styki, podnosi trwałość i niezawodność połączeń elektrycznych, eliminując ryzyko przestojów spowodowanych korozją lub poluzowaniem styków. Kabel spełnia rygorystyczne normy odporności na ścieranie, zginanie i ruch (5 milionów cykli przy gięciu), a także umożliwia pracę w szerokim zakresie temperatur.

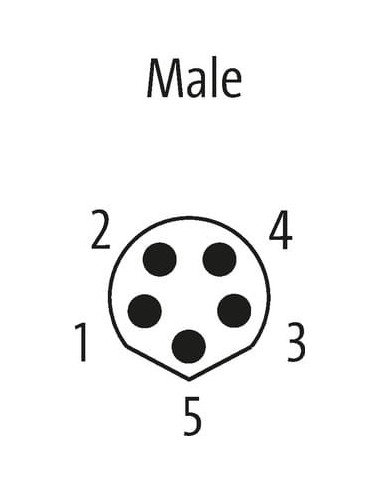

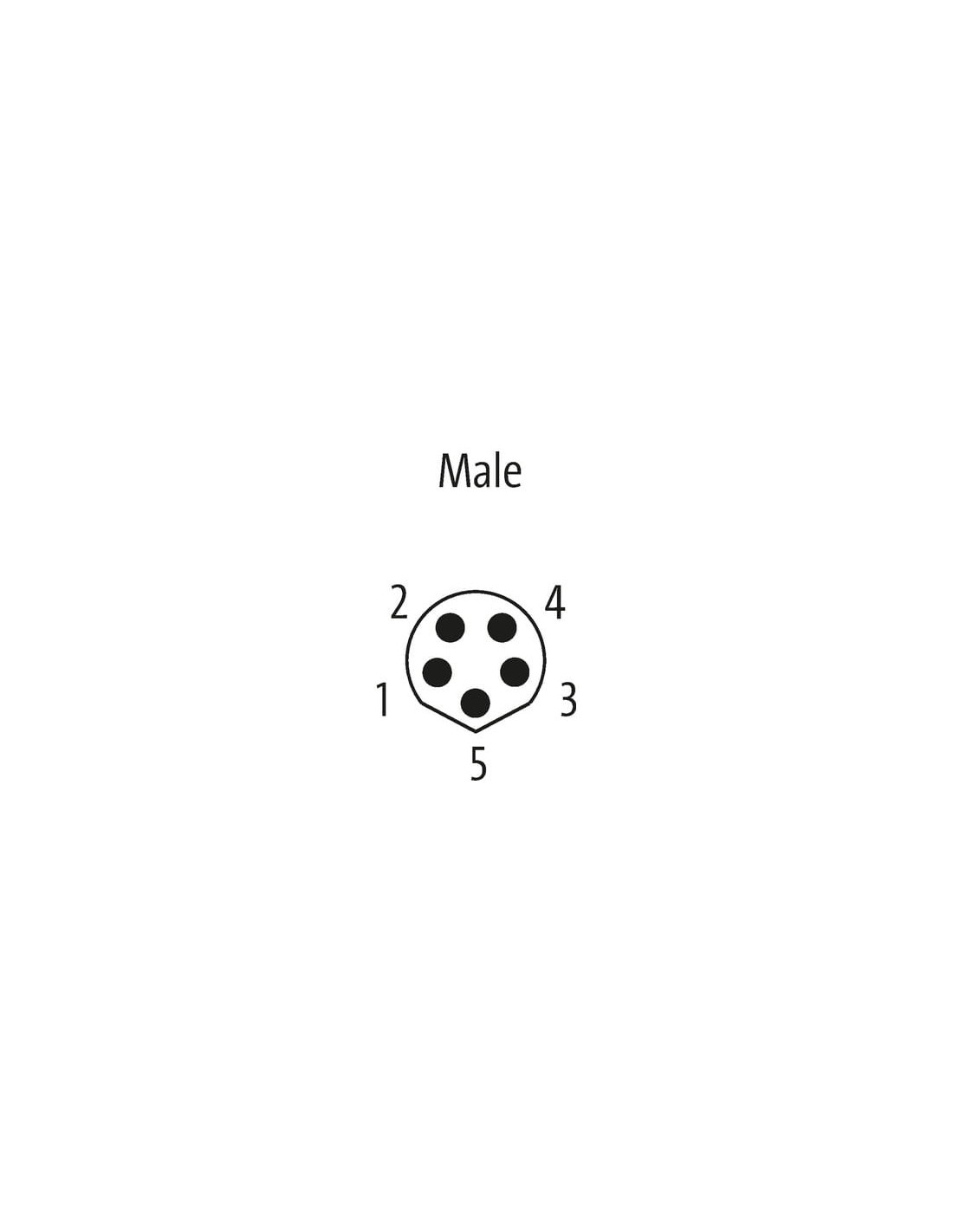

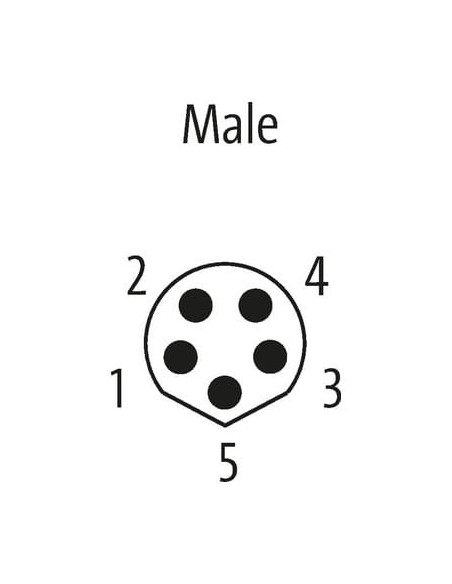

Schemat połączenia oraz kolorystyka przewodów
- Oznaczenie przewodów zgodnie z normą: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY).
- Kodowanie B dla bezpiecznej identyfikacji połączeń.
- Wszystkie żyły w jednym kablu z oddzielnym oznaczeniem kolorystycznym, co umożliwia łatwy i prawidłowy montaż.
Bezpieczeństwo, odporność oraz trwałość w zastosowaniach przemysłowych
Produkt wyposażono w mechanizm przykręcany (gwint M8 x 1), co zapewnia pewność i trwałość połączenia. Wysoka klasa ochrony IP67 umożliwia montaż w miejscach narażonych na wilgoć oraz pył, a wytrzymałość na ruchome obciążenia sprawia, że złącze M8 sprawdzi się także w aplikacjach wymagających powtarzalnych ruchów przewodu (np. przewody zasilające do czujników na ramionach robotów).
Dodatkowo produkt jest odporny na działanie olejów i smarów, spełnia normy palności (UL 1581, IEC 60332-2-2) oraz umożliwia uzyskanie niezawodnych połączeń nawet w agresywnym środowisku przemysłowym.
Zalety i możliwości konfiguracji kabla ze złączem M8 męskim 90°
- Możliwość zastosowania w środowiskach wymagających zwiększonej odporności chemicznej.
- Elastyczna konfiguracja końcówki kabla (wolny koniec do samodzielnego podłączenia).
- Status potwierdzony licznymi certyfikatami jakości i bezpieczeństwa.
- Wysoka prędkość ruchu przewodu (do 3 m/s), duża liczba cykli pracy.
Produkt 7000-08912-6950300 to niezawodne rozwiązanie dla profesjonalnych zastosowań w wymagających instalacjach, gwarantujące bezpieczne i trwałe podłączenie zarówno w warunkach stacjonarnych, jak i ruchomych.
