Męski prosty
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

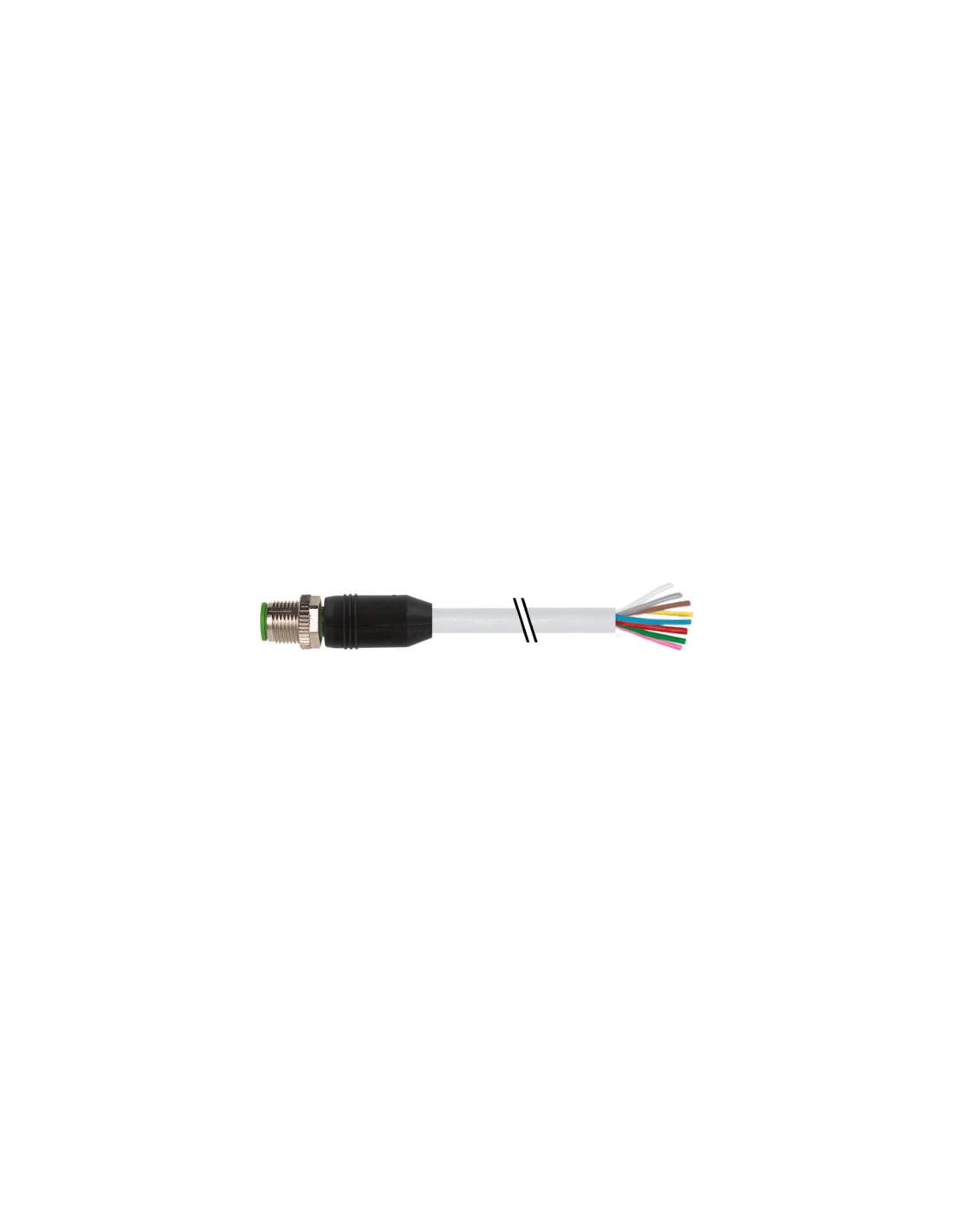

Złącze kablowe M12 męskie 8-pin – przewód 2,5 m, wolny koniec – 7000-17001-2920250
Męski prosty konektor M12 z wolnym końcem przewodu to wysokiej jakości komponent automatyki przemysłowej, przeznaczony do realizacji niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach przemysłowych. Złącze M12, 8-pinowe, wyróżnia się solidną konstrukcją i szerokim zakresem zastosowań, m.in. w czujnikach, maszynach produkcyjnych, systemach pomiarowych czy aplikacjach robotycznych.
Zalety złącza M12, 8-pin, kod produktu 7000-17001-2920250
- Wysoka odporność na czynniki chemiczne oraz oleje dzięki zastosowaniu trwałego tworzywa PUR jako materiału płaszcza.
- Stopień ochrony IP65/IP66K/IP67, gwarantujący szczelność i bezpieczeństwo połączenia nawet w warunkach wysokiej wilgotności, zapylenia czy podczas mycia ciśnieniowego.
- Pozłacane styki zapewniające niski opór kontaktowy i stabilność połączenia elektrycznego na długie lata eksploatacji.
- Zabezpieczenie przeciwwstrząsowe oraz solidne mocowanie przewodu – produkt nadaje się do pracy w aplikacjach narażonych na wibracje i dynamiczne obciążenia.
- Przewód o długości 2,5 metra o wysokiej elastyczności, przystosowany zarówno do instalacji stałych, jak i ruchomych – idealny do prowadzenia w korytach kablowych, C-trackach oraz w aplikacjach wymagających częstych zgięć i skręcania.
- Uniwersalne kolorowe żyły ułatwiające szybkie podłączenie i identyfikację sygnałów zgodnie z typową rozpiską pinów M12.
Typowe zastosowania i przeznaczenie przewodów M12 z wolnym końcem
Konektory M12 z przewodem i wolnym końcem są wykorzystywane w automatyce przemysłowej, produkcji maszyn, instalacjach czujnikowych, systemach robotycznych, jak również w rozdzielniach elektrycznych. Gotowość do pracy w szerokim zakresie temperatur (od -40°C do +90°C) oraz odporność na czynniki mechaniczne umożliwiają stosowanie tych przewodów zarówno w halach produkcyjnych, jak i w aplikacjach zewnętrznych.
- Podłączanie czujników i aktuatorów w systemach sterowania
- Zastosowanie w robotyce, liniach produkcyjnych, maszynach CNC
- Modernizacja instalacji przemysłowych oraz automatów
- Rozwiązania wymagające wysokiego stopnia ochrony IP i wytrzymałości mechanicznej
- Budowa systemów sygnalizacji i połączeń wieloprzewodowych
Budowa, łatwy montaż i uniwersalne podłączenie – M12 8-pin
Złącze wyposażone jest w śrubową blokadę M12 x 1 wykonaną z cynkowego odlewu ciśnieniowego oraz kodowanie typu A, co pozwala na kompatybilność z większością urządzeń automatyki i standardów przemysłowych. Przewód o średnicy zewnętrznej 5,8 mm oraz izolacji z PP składa się z 8 żył, umożliwiając transmisję sygnałów cyfrowych i analogowych oraz zasilania.
Do zalet należy również szybki montaż w instalacjach dzięki prostemu systemowi zaciskania i intuicyjnemu rozmieszczeniu przewodów (WH, BN, GN, YE, GY, PK, BU, RD). Wysoka odporność na zginanie, promieniowanie UV, płomienie oraz odporność chemiczna pozwalają na długotrwałą i bezawaryjną pracę nawet w najbardziej wymagających warunkach.
