Żeński proste
M12, 5-piny
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

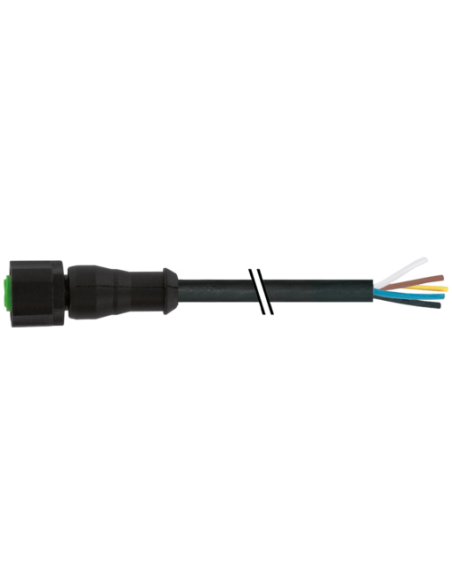

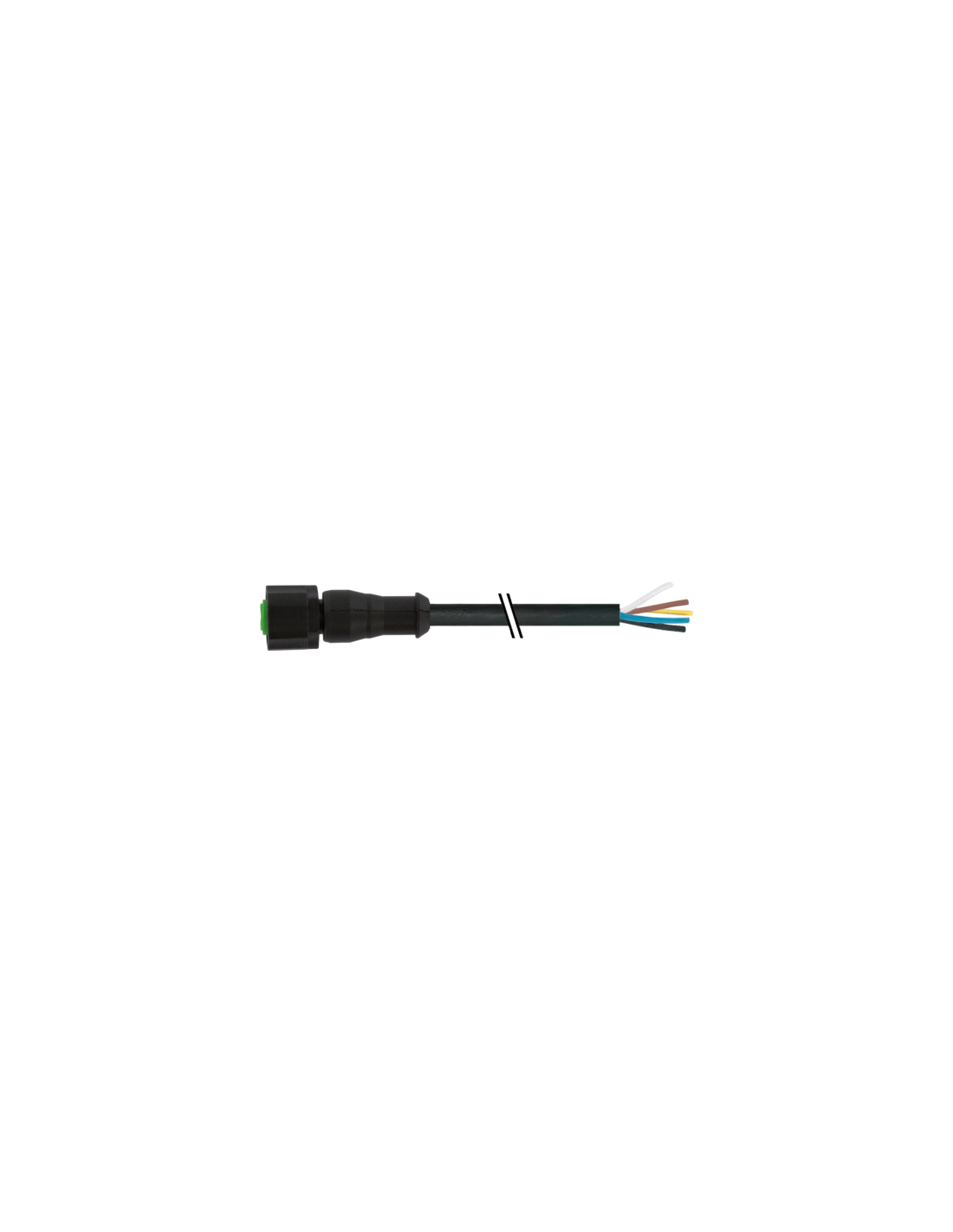

Złącze M12 Lite Damskie 0° 5-Pin z Kablem 0,6 m PUR – Profesjonalne Połączenia Przemysłowe
M12 Lite Damskie 0° (kod: 7005-12241-6350060) to niezawodne złącze przemysłowe, przeznaczone do zastosowań, w których wymagana jest wysoka odporność na warunki środowiskowe oraz bezpieczne i trwałe połączenie elektryczne. Złącze wyposażone jest w 5-pinowy układ styków i kabel o długości 0,6 m, wykonany z wysokiej jakości materiałów odpornych na czynniki chemiczne i mechaniczne.
Zastosowanie złącza M12 Lite 5-pin – uniwersalność w automatyce
Złącze M12 Lite doskonale sprawdza się w szerokim zakresie aplikacji związanych z automatyką przemysłową, czujnikami, siłownikami oraz systemami transmisji danych i zasilania. Dzięki prostemu, prostoliniowemu wykonaniu oraz wysokiej klasie szczelności (IP65, IP66K, IP67), złącze gwarantuje niezawodność działania nawet w trudnych warunkach środowiskowych, przy zwiększonej wilgotności czy zapyleniu. Wysoka odporność na środki chemiczne oraz oleje znacząco poszerza zakres możliwych zastosowań, również w przemyśle spożywczym czy motoryzacyjnym.
Zalety złącza M12 Lite Damskiego 0° – bezpieczeństwo i niezawodność połączenia
- Wytrzymała obudowa z PUR – zapewnia odporność na uszkodzenia mechaniczne, działanie chemikaliów oraz promieniowanie UV.
- Plastikowa śruba radełkowana – umożliwia szybki i łatwy montaż oraz pewne mocowanie.
- Uniwersalne kodowanie typu A – pozwala na integrację z szeroką gamą urządzeń i systemów przemysłowych.
- 5-pinowa konstrukcja – umożliwia przesyłanie zarówno sygnału, jak i zasilania.
- Ochrona przed drganiami – zabezpieczenie przeciwwstrząsowe zapewnia stabilność połączenia w aplikacjach ruchomych.
- Odporność na wysokie i niskie temperatury – praca w zakresie od -25°C do +85°C (złącze) oraz od -40°C do +90°C (kabel).

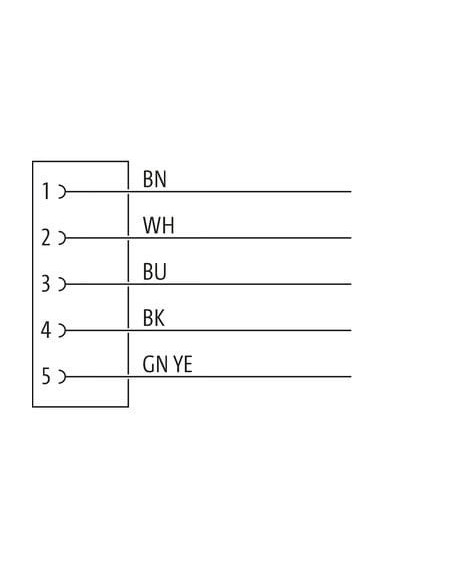

Typowa budowa i kolory przewodów – łatwa identyfikacja
Kabel zawiera 5 żył o kolorach: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) oraz zielono-żółty (GN YE), co ułatwia prawidłowe podłączenie i diagnozowanie instalacji.
Typowe branże i możliwości wykorzystania
- Przemysł automatyczny – integracja z czujnikami, przekaźnikami, siłownikami
- Systemy robotyczne oraz linie produkcyjne
- Maszyny pakujące i urządzenia przemysłowe działające w trudnych warunkach
- Systemy sterowania oraz automatyki budynkowej, np. HVAC
- Instalacje wymagające szybkiej i bezpiecznej wymiany przewodów
Najważniejsze cechy techniczne produktu
- Gwint: M12 x 1
- Długość kabla: 0,6 m
- Stopień ochrony: IP65, IP66K, IP67
- Materiał obudowy: PUR, śruba z PA
- Przekrój żyły: 0,34 mm²
- Napięcie pracy: do 125 V AC/DC, prąd do 4 A
- Odporność na cykle zgięcia i skręcania – przystosowane do dynamicznych zastosowań
Wytrzymałe złącze M12 Lite 5-pin to niezawodne rozwiązanie dla nowoczesnych systemów automatyki, zapewniające bezpieczne i długotrwałe działanie w środowisku przemysłowym.
