Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

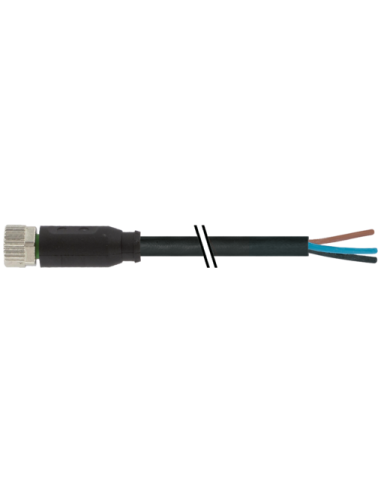

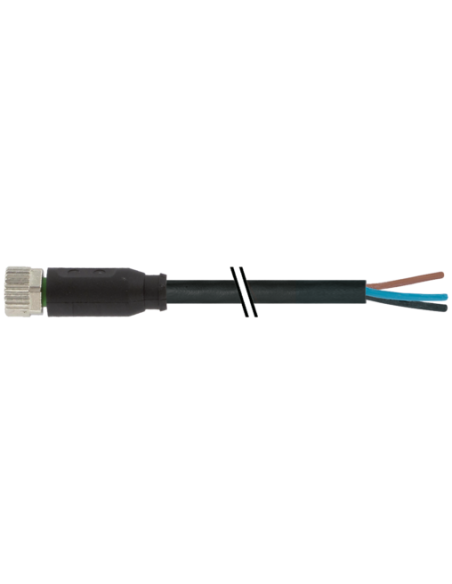

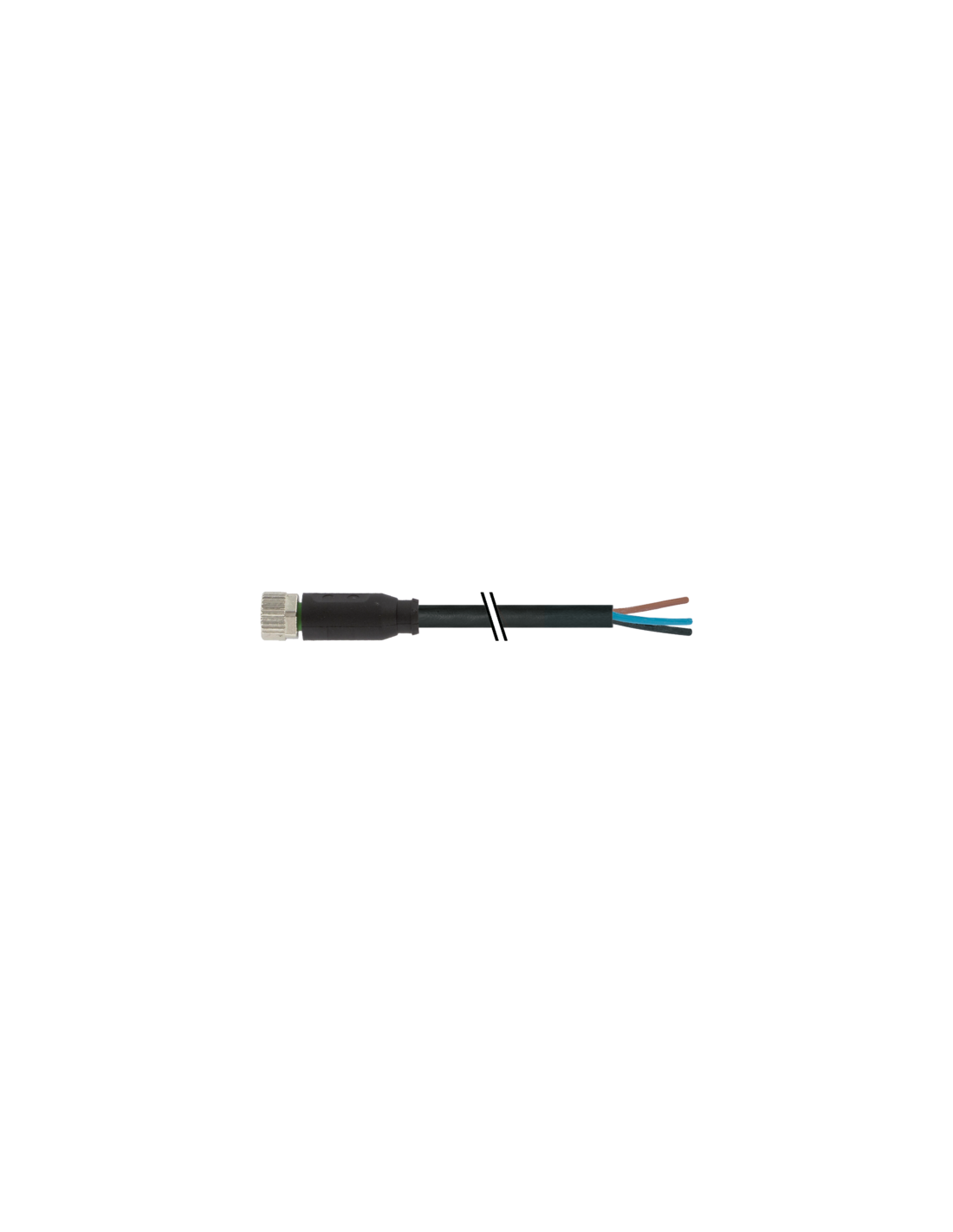

Konektor M8 żeński prosty z kablem 3 m – 3 piny – 7000-08041-6100300
Konektor M8 żeński prosty z wolnym końcem przewodu o długości 3 metrów to specjalistyczne złącze wykorzystywane w automatyce przemysłowej, systemach sterowania, maszynach oraz aplikacjach wymagających solidnego i trwałego połączenia elektrycznego. Złącze charakteryzuje się solidną obudową z tworzywa odpornego na działanie chemikaliów i olejów oraz wysokim stopniem ochrony IP65, IP66K i IP67.
Zastosowanie konektora M8 – szerokie możliwości
Konektor M8 sprawdza się w instalacjach przemysłowych, szczególnie w środowiskach wymagających zwiększonej odporności mechanicznej oraz ochrony przed wilgocią i zanieczyszczeniami. Złącze przeznaczone jest do podłączania czujników, siłowników, urządzeń pomiarowych oraz elementów automatyki, zarówno w robotyce, jak i przy budowie maszyn oraz linii produkcyjnych.
- Automatyka przemysłowa – szybkie i pewne łączenie modułów urządzeń
- Robotyka – odporność na drgania i działanie środowiska
- Systemy czujnikowe i pomiarowe – stabilny przesył sygnału
- Linie produkcyjne – łatwa instalacja i konserwacja
Wytrzymała i odporna konstrukcja – pewność w trudnych warunkach
Obudowa konektora wykonana jest z trwałego tworzywa sztucznego oraz obejmy z cynkowego odlewu ciśnieniowego. Uszczelnienie zapewnia wysoki poziom ochrony przed pyłem i wodą, co umożliwia stosowanie złącza w wymagających warunkach przemysłowych, zarówno wewnątrz, jak i na zewnątrz obiektów.
Złącze oferuje wysoką odporność chemiczną, odporność na oleje, ochronę przed promieniowaniem UV oraz odporność na płomienie, zgodnie z normami UL 1581 i IEC 60332-2-2. Konstrukcja umożliwia trwałe i bezpieczne przykręcanie, co zapobiega luzowaniu się złącza pod wpływem drgań.
Specyfikacja techniczna – kompatybilność i bezpieczeństwo
Konektor posiada typowy gwint M8 x 1, 3 piny z pozłacanymi stykami oraz kodowanie typu A. Przewód o przekroju 0,25 mm² wykonany jest z miedzianej skrętki (klasa 5), co gwarantuje bardzo dobre parametry przewodzenia prądu. Izolacja i płaszcz wykonane są z PVC, co zapewnia elastyczność i odporność na uszkodzenia mechaniczne.
- Długość kabla: 3 m
- Kolory przewodów: brązowy, niebieski, czarny
- Maksymalne napięcie robocze: 60 V DC, 50 V AC
- Maksymalne obciążenie prądowe: do 4 A na styk
- Temperatura pracy: -25°C do 85°C (złącze), -30°C do 80°C (kabel w stanie stałym)
Bezpieczeństwo i wygoda montażu
Konektor M8 żeński prosty z wolnym końcem został zaprojektowany z myślą o łatwej instalacji – wystarczy wsunąć i przykręcić złącze. Stopień ochrony IP65, IP66K oraz IP67 gwarantuje bezpieczeństwo eksploatacji nawet w warunkach narażonych na pył i wilgoć. Możliwość doboru opaski kodującej i innych długości przewodów pozwala na dostosowanie rozwiązania do indywidualnych potrzeb aplikacji.
Dlaczego warto wybrać konektor M8 – 7000-08041-6100300?
- Uniwersalne zastosowanie w automatyce i robotyce
- Trwała, odporna obudowa gwarantująca długowieczność
- Pozłacane styki zapewniające stabilne połączenie sygnałów
- Wysoka odporność chemiczna i mechaniczna
- Prosta instalacja dzięki montażowi przez wsunięcie i przykręcenie
Stosując ten konektor M8, uzyskuje się szybkie, pewne i niezawodne połączenie elektryczne dla maszyn, urządzeń automatyki, systemów sterowania oraz miejsc wymagających wysokiego poziomu ochrony.
