Żeński proste
M12, 3-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

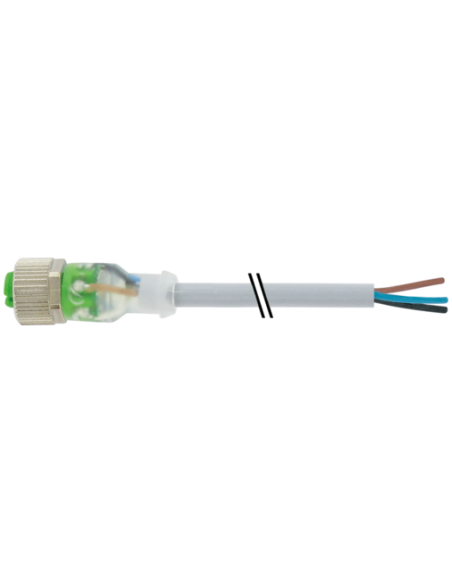

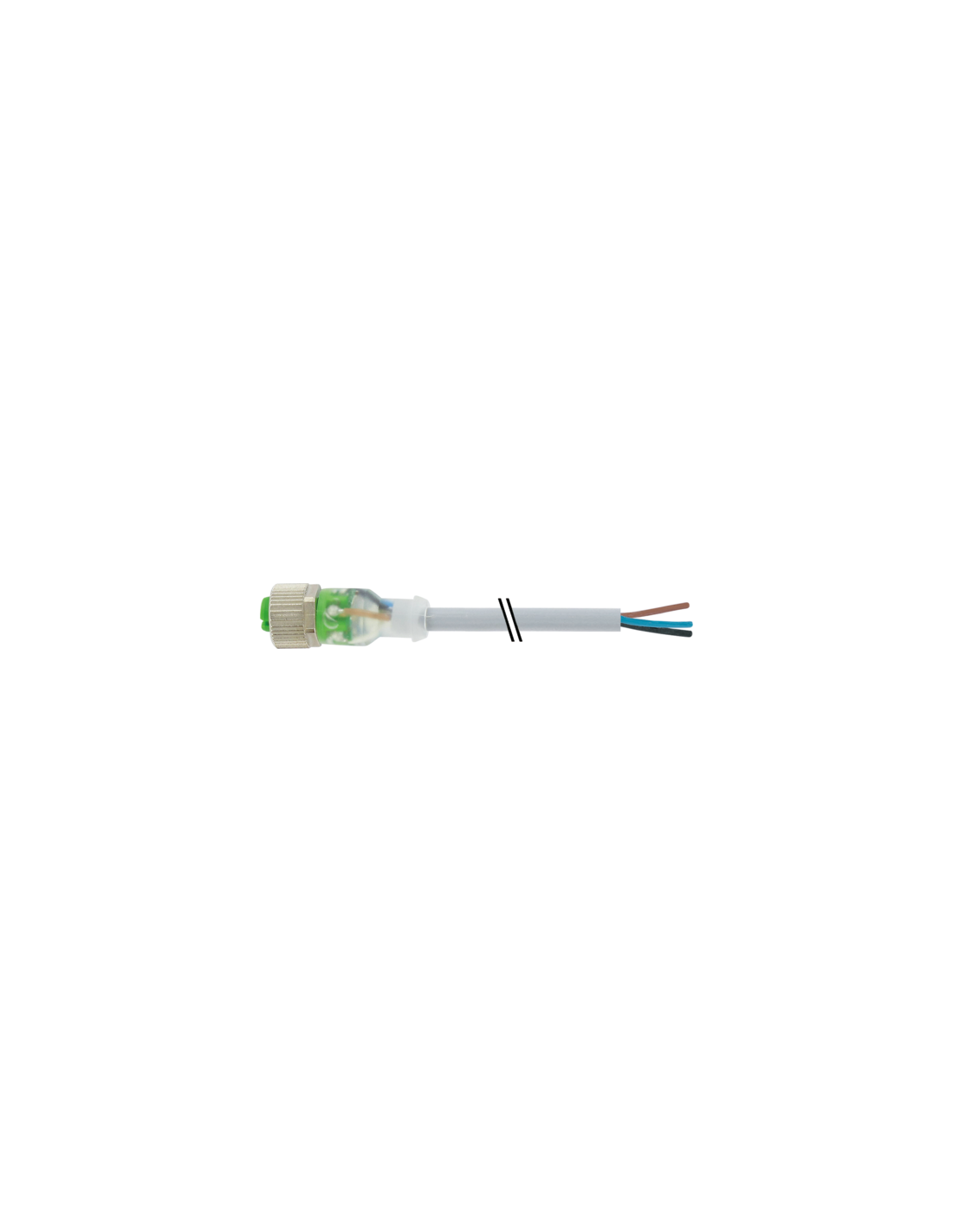

Złącze M12 z diodą LED i kablem 20 m – 3-pinowe, PUR, 7000-12261-2132000
3-pinowe złącze M12 ze zintegrowaną diodą LED oraz kablem o długości 20 metrów to wysokiej jakości komponent do automatyki przemysłowej i instalacji elektrycznych. Produkt ten został zaprojektowany z myślą o połączeniach wymagających wysokiej niezawodności oraz łatwości montażu – szczególnie tam, gdzie konieczna jest sygnalizacja stanu za pomocą diod LED.
Najważniejsze zalety złącza M12 z kablem 7000-12261-2132000
- Dioda LED sygnalizacyjna – Zielona i żółta dioda LED umożliwiają szybką diagnostykę i wskazują stan połączenia.
- Połączenie 3-pinowe – Typowy standard wykorzystywany w czujnikach, siłownikach, elementach automatyki oraz w instalacjach przemysłowych.
- Wysoka odporność mechaniczna i chemiczna – Obudowa z tworzywa PUR o wysokiej odporności na oleje oraz środki chemiczne zapewnia długotrwałą eksploatację nawet w wymagających warunkach przemysłowych.
- Wytrzymałość na warunki zewnętrzne – Stopień ochrony IP65, IP66K oraz IP67 umożliwia stosowanie w środowiskach narażonych na pył i wilgoć.
- Elastyczność montażu – Mocowanie w wersji prostej, gwint M12 x 1, zdejmowana osłona oraz pozłacane styki gwarantują stabilność oraz niezawodność elektryczną połączenia.
- Kabel z przewodami skręconymi – Zapewnia niezawodność sygnału oraz prostą integrację z istniejącymi instalacjami.
Typowe zastosowania
Złącze M12 z diodą LED oraz kablem o długości 20 metrów znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – integracja z czujnikami, siłownikami, urządzeniami pomiarowymi oraz elementami rozdzielni.
- Robotyce – tam, gdzie istotne jest szybkie wykrycie stanu połączenia oraz szybka diagnostyka błędów.
- Systemach transportowych i pakujących – zabezpieczenie ciągłości sygnału na dużych odległościach.
- Instalacjach maszyn oraz linii produkcyjnych – prosty montaż oraz odporność na wibracje i przeciążenia mechaniczne.
Kabel o długości 20 m doskonale sprawdza się w rozbudowanych aplikacjach, gdzie konieczne jest przesłanie sygnału na znaczne odległości.
Konstrukcja i budowa techniczna
- Trzy żyły sygnałowe – przewód o przekroju 0,34 mm², skrętka z 19 drucików, dedykowany do transferu sygnału i zasilania.
- Izolacja PVC – zapewnia odporność na ścieranie i łatwe układanie, a także odporność na oleje oraz większość chemikaliów dzięki płaszczowi PUR.
- Bardzo dobre właściwości mechaniczne – odporność na wstrząsy, możliwość pracy przy zginaniu oraz w ruchu.
- Średnica zewnętrzna kabla – 4,6 mm, kabel w kolorze szarym, oznaczenie kolorowe przewodów: brązowy, niebieski, czarny.
Bezpieczeństwo i normy
Produkt zgodny z normą DIN EN 61076-2-101 (M12) oraz posiada odpowiednie certyfikaty jakości, takie jak cURus. Klasa szczelności IP65/IP67/IP66K gwarantuje niezawodność podczas pracy w trudnych warunkach przemysłowych, a zakres temperatur roboczych od -25°C do +85°C sprawia, że przewód nadaje się do większości zastosowań zarówno wewnętrznych, jak i zewnętrznych.
Przykłady zastosowań i integracji z technologią LED
Złącze M12 z diodą LED to uniwersalny wybór do układów kontrolno-pomiarowych, gdzie wymagana jest sygnalizacja poprawnego połączenia lub wykrywanie błędów. Diody LED (żółta oraz zielona) pozwalają na szybką diagnostykę stanu przewodu już na poziomie połączenia, bez potrzeby używania mierników.
- Sterowniki PLC
- Czujniki przemysłowe
- Elementy bezpieczeństwa
- Automatyka budynkowa i przemysłowa
Złącze M12 z kablem i diodami LED to niezawodne rozwiązanie dla aplikacji przemysłowych wymagających długich połączeń, precyzyjnej sygnalizacji oraz wysokiej wytrzymałości mechanicznej i chemicznej.
