Męski prosty
M8, 4-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

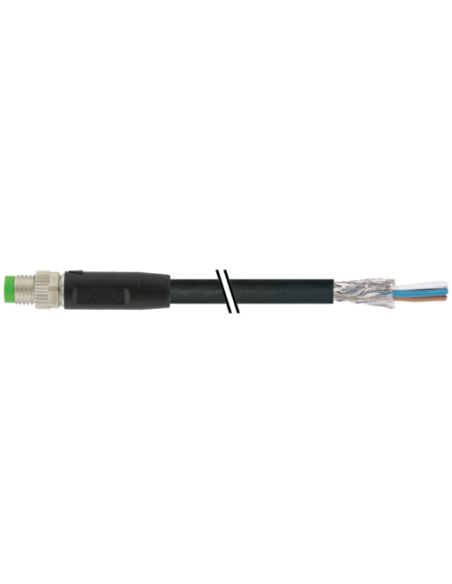

Złącze męskie M8 0° do kabla, ekranowane – 4 piny, 10 m, typ 7000-08711-6411000
Złącze męskie M8 0° do kabla o długości 10 m to wysokiej jakości konektor przemysłowy, stosowany w automatyce, robotyce, systemach sterowania oraz instalacjach maszyn i urządzeń. Dzięki swojej uniwersalności oraz wytrzymałej konstrukcji doskonale sprawdza się w wymagających środowiskach.
Budowa i najważniejsze cechy produktu
- Ekranowana konstrukcja: zapewnia wysoką odporność na zakłócenia elektromagnetyczne, chroniąc sygnał przed zewnętrznymi źródłami zakłóceń.
- Prosty typ wyjścia (0°): umożliwia łatwy i szybki montaż w miejscach o ograniczonej przestrzeni.
- 4 piny z kodowaniem A: ułatwiają bezbłędne podłączenie z zachowaniem właściwej polaryzacji.
- Wytrzymała obudowa z tworzywa PUR: odporna na działanie chemikaliów i olejów, z dodatkową odpornością mechaniczną.
- Złącze ekranowane: oplot miedziany ocynowany zwiększa ochronę sygnału na całej długości kabla.
- Pozłacane styki: gwarantują długotrwałą niezawodność połączeń elektrycznych oraz zmniejszają ryzyko korozji.
- Długość kabla 10 m: umożliwia swobodną instalację nawet w rozbudowanych aplikacjach.
- Kabel z izolacją bezhalogenową, bez kadmu i silikonu, co zwiększa bezpieczeństwo użytkowania w przemyśle spożywczym, chemicznym i farmaceutycznym.
Zastosowanie złącza M8 do kabla
Złącza M8 ekranowane są powszechnie stosowane w instalacjach automatyki przemysłowej, czujnikach, siłownikach, układach sterowania, a także w systemach pomiarowych, gdzie wymagana jest wysoka niezawodność transmisji sygnału oraz odporność na trudne warunki środowiskowe. Dzięki podwyższonemu stopniowi ochrony IP65, IP66K i IP67 nadają się do aplikacji w:
- Maszynach produkcyjnych i liniach montażowych
- Robotyce przemysłowej
- Systemach detekcji i bezpieczeństwa
- Automatyce budynkowej
- Transporterach i magazynach
- Układach sterowania silnikami i aparaturą pomiarową
Bezpieczeństwo i odporność
Złącze M8 0° ekranowane spełnia wymagania normy DIN EN 61076-2-104 (M8), oferując wysoką wytrzymałość mechaniczną oraz zabezpieczenie przeciwwstrząsowe. Odporność na temperatury robocze od -25°C do +85°C (przy kablu nawet do -40°C) pozwala na montaż zarówno w halach produkcyjnych, jak i na zewnątrz budynków czy w chłodniach. Zastosowanie mosiężnych, niklowanych elementów blokujących oraz odpornych na ścieranie powłok gwarantuje długą żywotność nawet przy intensywnej eksploatacji.
Konstrukcja przewodu i zalety użytkowe
- Kabel czterożyłowy (BN, WH, BU, BK) – łatwa identyfikacja i podłączanie.
- Mały promień zgięcia oraz wysoka odporność na gięcie i skręcanie (do 5 mln cykli), co czyni go idealnym rozwiązaniem do aplikacji ruchomych i dynamicznych.
- Płaszcz i izolacja odporne na promieniowanie UV, płomień oraz czynniki chemiczne.
- Prąd znamionowy do 4 A, napięcie do 60 V DC umożliwia uniwersalne zastosowanie w zasilaniu i przesyle sygnału.
- Brak diody LED sygnalizacyjnej – zwiększa prostotę i niezawodność konstrukcji.
Dzięki powyższym parametrom złącze męskie M8 0° do kabla z powodzeniem znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność, trwałość oraz odporność na warunki środowiskowe.
