Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

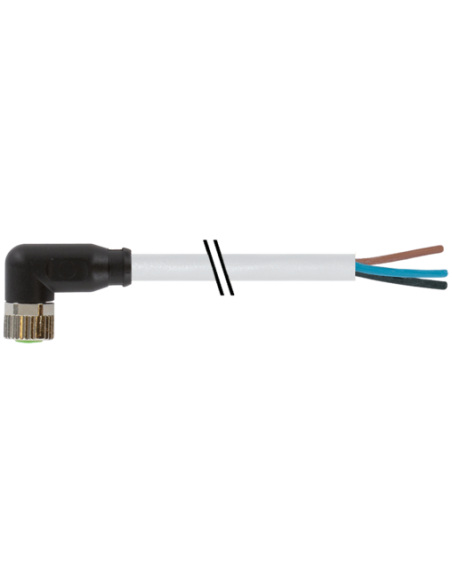

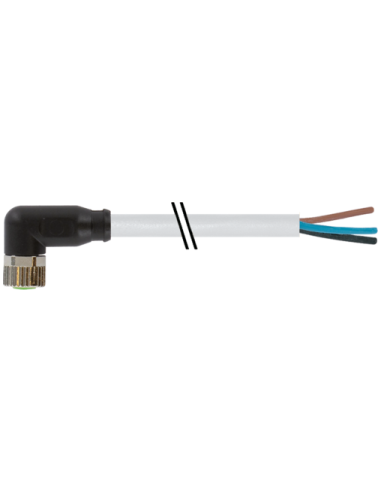

Konektor M8 żeński kątowy z wolnym końcem kabla – opis i zastosowanie
Konektor M8 żeński, kątowy z wolnym kablem 7000-08081-2101000 to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, automatyki i instalacji maszyn. Kątowy układ głowicy umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni, a długość kabla wynosząca 10 metrów pozwala na elastyczne prowadzenie przewodów, nawet w rozbudowanych aplikacjach.
Zalety konektora M8 żeńskiego z przewodem
Złącza typu M8 są powszechnie stosowane w technice czujnikowej, urządzeniach pomiarowych, sterownikach PLC oraz modułach IO. Produkt wyróżnia się:
- Solidną obudową z tworzywa sztucznego o zwiększonej odporności chemicznej i na oleje, co umożliwia pracę w trudnych warunkach przemysłowych.
- Kątową konstrukcją głowicy, która ułatwia instalację i chroni przewody przed przypadkowym uszkodzeniem.
- Trzema pozłacanymi pinami, zapewniającymi pewny i stabilny kontakt elektryczny, nawet przy długotrwałej eksploatacji.
- Stopniem ochrony IP65, IP66K oraz IP67, gwarantującym szczelność przed kurzem, wilgocią, wodą oraz pyłem.
- Przewodem 3-żyłowym umożliwiającym łatwe podłączenie urządzeń automatyki przemysłowej.
Typowe zastosowania konektorów M8 z wolnym końcem kabla
Złącza M8 żeńskie kątowe z przewodem doskonale sprawdzą się w:
- Systemach czujników i siłowników w automatyce przemysłowej,
- Połączeniach modułów IO, sterowników PLC oraz rozdzielaczy sygnałów,
- Instalacjach w maszynach produkcyjnych i montażowych,
- Połączeniach w szafach sterowniczych,
- Aplikacjach wymagających niezawodności i hermetyczności połączeń.
Budowa i kompatybilność konektora M8 żeńskiego
Konektor posiada gwint M8 x 1 zgodny z DIN EN 61076-2-104 (M8), co gwarantuje szeroką kompatybilność z urządzeniami różnych producentów. Mocowanie złącza realizowane jest poprzez włożenie i dokręcenie radełkowaną nakrętką, co zapewnia trwałość i odporność na drgania mechaniczne.
Wolny koniec kabla umożliwia swobodne wykonanie połączenia elektrycznego w puszkach łączeniowych, szafach sterowniczych lub bezpośrednio w urządzeniach. Kabel o płaszczu PVC jest odporny na oddziaływanie mechaniczne i chemiczne oraz posiada wyraźne oznaczenia żył (czarny, niebieski, brązowy).
Odporność na warunki przemysłowe
Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -25°C do +85°C oraz zapewnia wysoką odporność na wibracje, uderzenia i inne dynamiczne obciążenia mechaniczne. Specjalne zabezpieczenie przeciwwstrząsowe eliminuje ryzyko przypadkowego rozłączenia złącza podczas pracy maszyny.
Parametry mechaniczne i elektryczne
Konektor przystosowany jest do napięcia roboczego do 60 V DC oraz prądu do 4 A na styk. Dzięki zastosowaniu pozłacanych pinów oraz obudowy wykonanej z trwałego tworzywa i metalowej nakrętki, gwarantuje stabilność elektryczną oraz długą żywotność połączenia.
Podsumowanie
Konektor M8 żeński kątowy z wolnym końcem kabla (kod produktu: 7000-08081-2101000) to uniwersalne i niezawodne rozwiązanie do instalacji automatyki, sprawdzające się wszędzie tam, gdzie wymagane jest szybkie, hermetyczne i trwałe połączenie typu konektorowego. Produkt dedykowany jest zabudowie rozdzielni, maszyn, systemów pomiarowych oraz wielu innych aplikacji przemysłowych.
