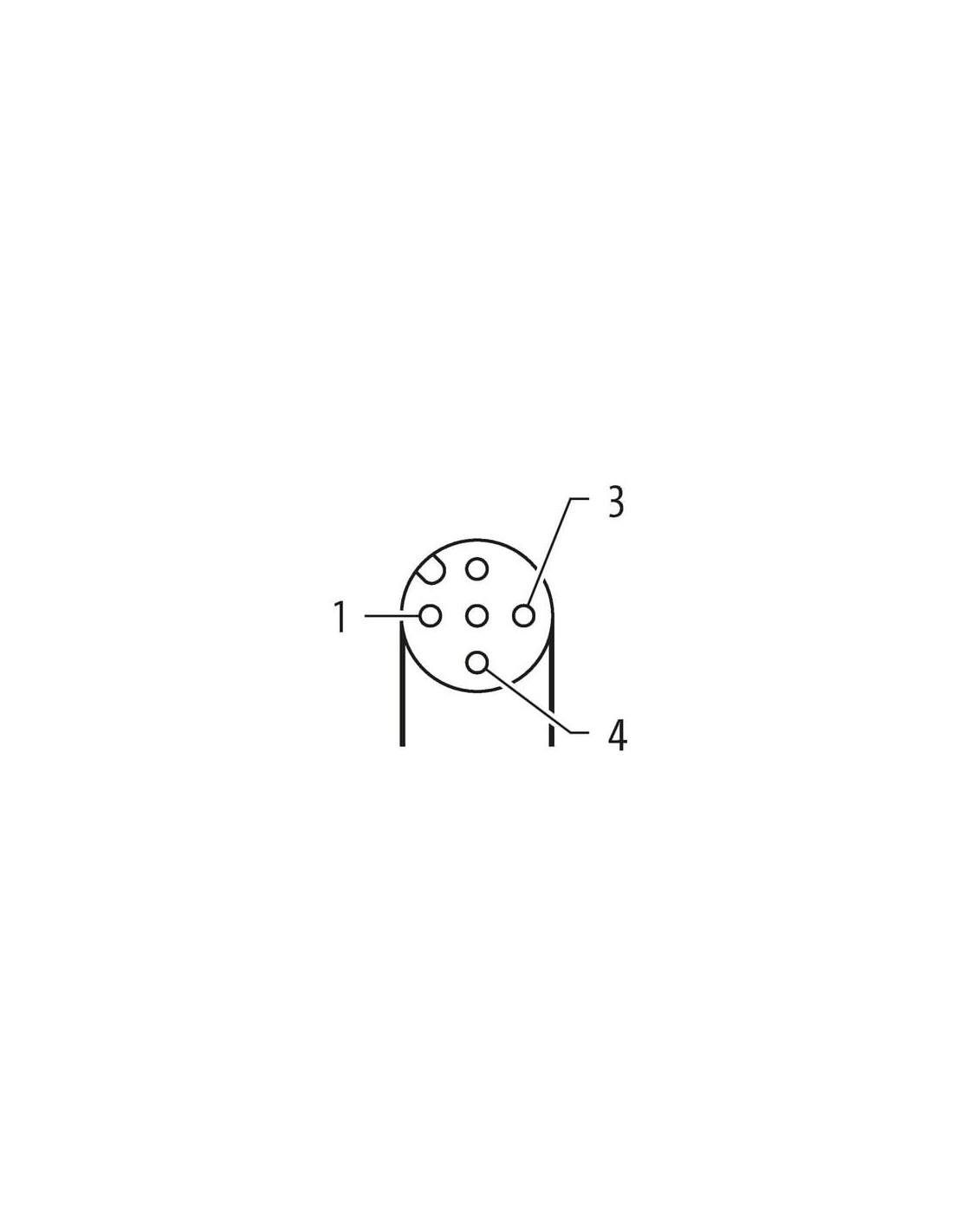

Żeński kątowe
M12, 3-piny
ekranowany
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 640 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 44 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
M12 żeńskie kątowe 90° złącze to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji automatyki, przemysłu i infrastruktury przemysłowej. Zastosowanie ekranu w przewodzie umożliwia ochronę przed zakłóceniami elektromagnetycznymi, co czyni ten produkt doskonałym wyborem do wymagających środowisk przemysłowych, gdzie kluczowa jest niezawodność przesyłu sygnału.
Złącze M12 żeńskie kątowe z kablem ekranowanym to rozwiązanie typowo wykorzystywane w:
Dzięki kątowemu wykonaniu (90°) oraz zastosowaniu średnicy kabla 5 mm z wytrzymałym płaszczem PUR, złącze nadaje się do montażu w miejscach o ograniczonej przestrzeni instalacyjnej oraz tam, gdzie wymagana jest elastyczność montażu.
Konstrukcja złącza opiera się na normie DIN EN 61076-2-101 (M12). Elementy metalowe wykonane zostały z niklowanego cynkowego odlewu ciśnieniowego, co zapewnia odporność na korozję, a zabezpieczenie przeciwwstrząsowe gwarantuje stabilność połączeń nawet w ruchomych lub narażonych na drgania aplikacjach. Zacisk montażowy SW13 umożliwia wygodny i szybki montaż.

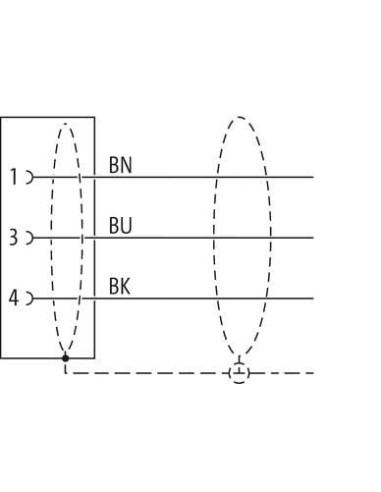

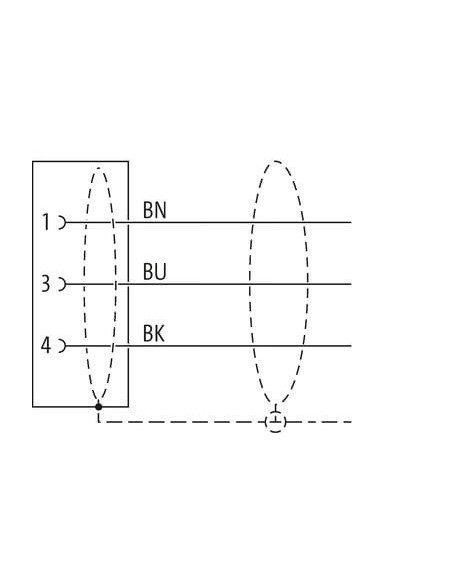

Przewody o przekroju 0,34 mm² (brązowy, niebieski, czarny) są chronione przez ekran z taśmy oraz oplotu miedzianego, co w znacznym stopniu minimalizuje wpływ zakłóceń zewnętrznych. Odpowiednie oznaczenie przewodów (BN, BU, BK) oraz łatwe podłączenie sprawiają, że złącze jest wygodne w instalacji i serwisowaniu.
Podwyższona odporność na warunki przemysłowe oraz pełna zgodność z międzynarodowymi certyfikatami (np. cURus) czynią złącze doskonałym wyborem do zastosowań wymagających wysokiej niezawodności oraz bezpieczeństwa pracy. Produkt spełnia także wymagania dotyczące wytrzymałości elektrycznej i mechanicznej.
Złącze M12 żeńskie 90° kod A z ekranowanym kablem przeznaczone jest dla przemysłu, automatyki, instalacji sterujących maszyn, aplikacji transportowych oraz w miejscach wymagających odporności na trudne warunki środowiskowe. Jego elastyczna konstrukcja, wysoka trwałość i szerokie możliwości konfiguracyjne sprawiają, że jest to sprawdzone rozwiązanie do przesyłu sygnałów oraz zasilania w każdej rozbudowanej instalacji przemysłowej.
