Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 żeńskie proste z kablem 15 m – 4 piny, LED, 7000-12291-6141500
Złącze M12 żeńskie 0°, 4-pinowe, model 7000-12291-6141500 to wysokiej jakości element połączeniowy dedykowany automatyce przemysłowej oraz aplikacjom wymagającym pewnych i trwałych połączeń sygnałowych i zasilających. Jest to rozwiązanie szczególnie polecane w systemach, które wymagają wysokiego poziomu szczelności, odporności chemicznej i wytrzymałości mechanicznej.
Zastosowanie złącza M12 żeńskiego prostego z diodami LED i przewodem PUR
Złącza M12 są szeroko stosowane w przemyśle do podłączania czujników, siłowników, systemów sterowania oraz urządzeń wymagających połączeń sygnałowych i zasilających. Prezentowane złącze sprawdzi się w aplikacjach takich jak:
- Automatyzacja przemysłowa
- Robotyka
- Przemysł spożywczy, chemiczny i maszynowy
- Systemy transportowe i linie produkcyjne
- Instalacje zewnętrzne oraz środowiska narażone na działanie wilgoci i olejów
Dzięki wysokiemu stopniowi ochrony IP65, IP66K i IP67, złącze gwarantuje niezawodną pracę nawet w trudnych warunkach przemysłowych oraz w obecności substancji chemicznych i olejów.
Budowa i zalety złącza M12 z przewodem
Konektor M12 wyposażony jest w czteropinowe gniazdo oraz prosty przewód o długości 15 m. Kabel wykonany z PUR zapewnia wysoką odporność na ścieranie, zginanie oraz działanie czynników zewnętrznych. Złącze posiada pozłacane styki oraz metalową nakrętkę, co zapewnia pewne mocowanie w gnieździe.
- Wytrzymałość mechaniczna – solidna obudowa i wzmocniony zacisk przeciwwstrząsowy
- Trwałość i odporność na oleje oraz chemikalia – długa żywotność złącza, nawet w trudnych warunkach
- Prosty montaż – gwintowany zacisk mocujący M12 x 1, możliwość montażu przez wkręcenie
- Oznaczenie przewodów, które pozwala na szybkie podłączenie oraz diagnostykę
- Dwie diody LED (PNP) – gwarancja szybkiej diagnostyki połączenia (wersja z sygnalizacją LED)
- Pozłacane styki dla zapewnienia niezawodnej transmisji sygnału
Typowe cechy i zgodności z normami
Produkt jest zgodny z normą DIN EN 61076-2-101 (M12), co zapewnia współpracę z innymi standardowymi złączami przemysłowymi. Stosowane w złączu izolacje PVC oraz komponenty są wolne od szkodliwych substancji, takich jak ołów, kadm czy silikon, dzięki czemu mogą być stosowane w przemyśle spożywczym czy farmaceutycznym.
- Obsługa napięć roboczych 18–30V DC
- Maksymalny prąd na styk: 4A
- Przewód 4-żyłowy, skręcany – przekrój żyły 0,34 mm²
- Średnica zewnętrzna przewodu: 5 mm
- Testowana odporność na UV oraz na płomienie
- Duża elastyczność (klasa 5) oraz możliwość pracy w szerokim zakresie temperatur od -30°C do +80°C (kabel)
Schematy i rysunki złącza M12 żeńskiego 4-pinowego

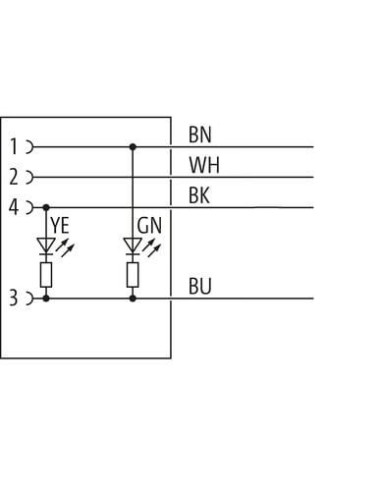

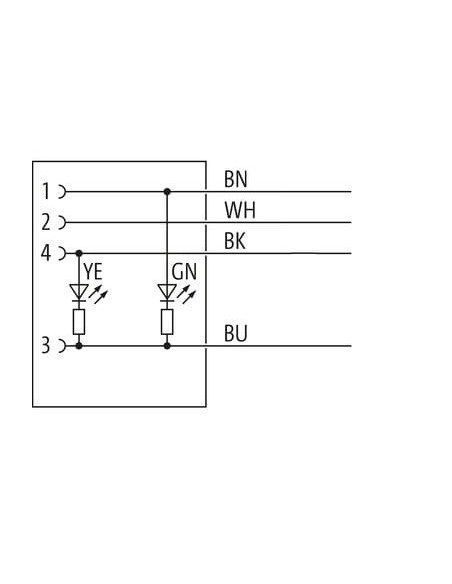

- Przekrój i schemat połączeń: umożliwia szybkie i intuicyjne podłączenie w standardzie M12
- Numeracja pinów: pomocna podczas serwisu i modernizacji maszyn oraz urządzeń
- Wymiary montażowe: długość złącza 38 mm, średnica zewnętrzna nagwintowana 15 mm, oczko montażowe SW13
M12 żeńskie 0° LED – odporność, bezpieczeństwo i solidność połączeń
Złącze M12 żeńskie z prostym przewodem i diodami LED stanowi wysokiej jakości komponent do budowy niezawodnych systemów automatyki oraz instalacji maszynowych. Stabilność połączenia, odporność na wibracje i zabezpieczenia przeciwwstrząsowe sprawiają, że produkt ten jest chętnie wybierany do wymagających aplikacji profesjonalnych.
Sprawdza się zwłaszcza tam, gdzie liczy się pewność transmisji sygnału, ochrona przed wilgocią, warunkami atmosferycznymi oraz chemikaliami. Możliwość zamówienia innych długości kabla lub wykonania specjalnego pozwala na elastyczne dostosowanie rozwiązania do indywidualnych wymagań instalacji.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
