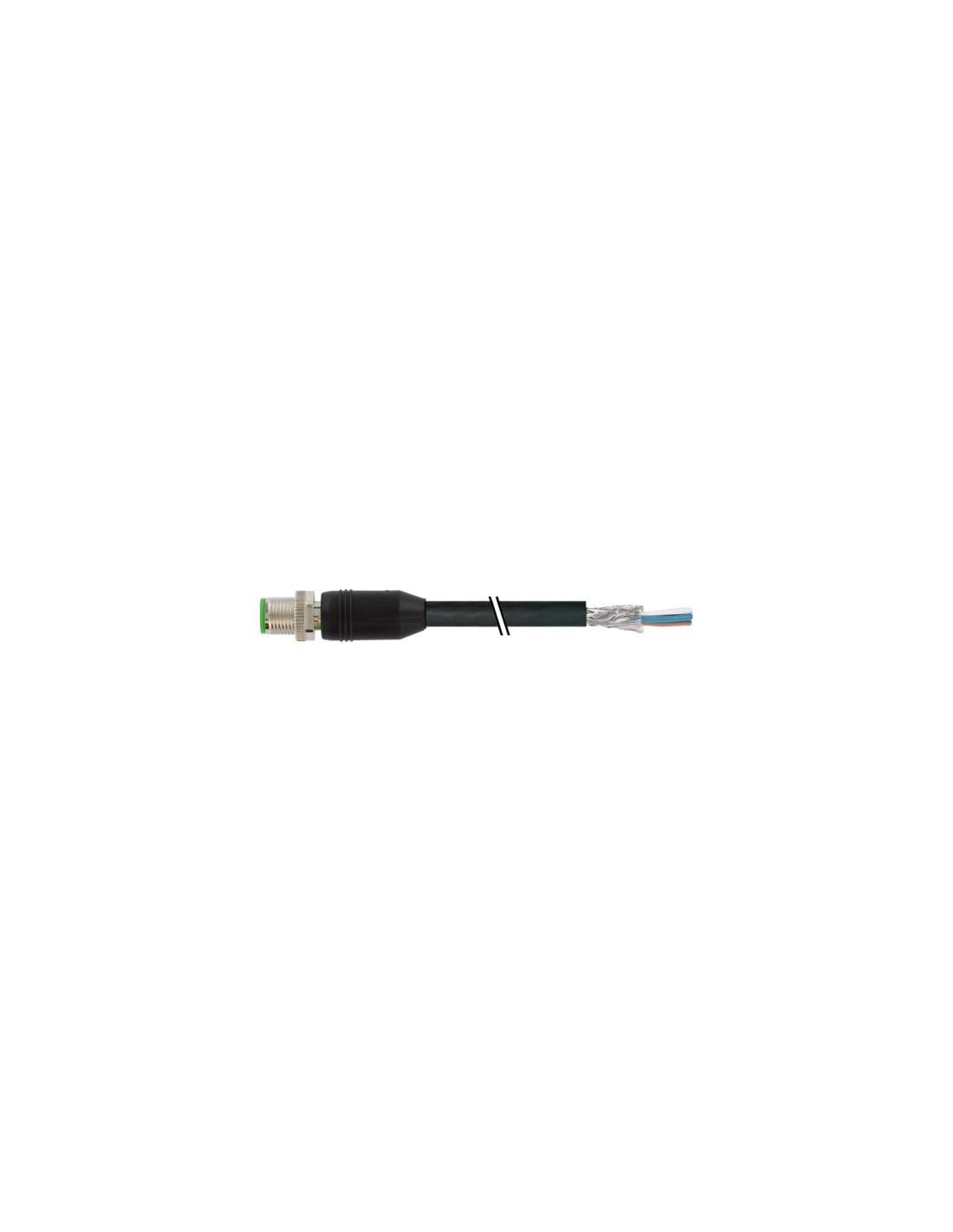

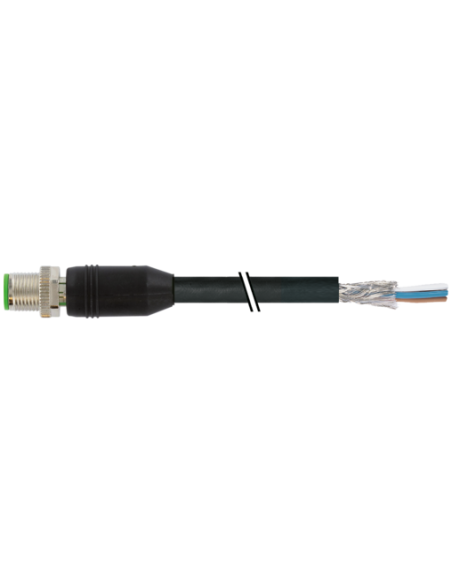

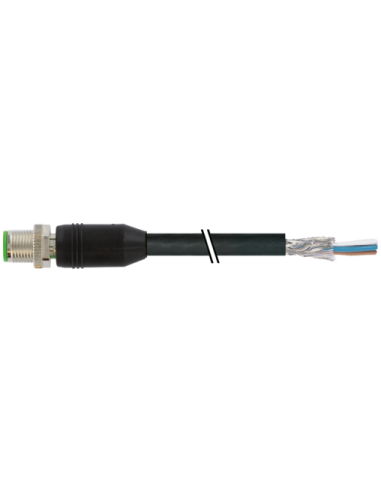

Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 602 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze kablowe M12 męskie 0° ekranowane 5-pinowe – profesjonalne połączenie dla automatyki
Złącze kablowe M12 męskie 0° 5-pinowe o kodzie 7000-13101-6020500 to element wysokiej jakości, przeznaczony do realizacji niezawodnych połączeń elektrycznych w instalacjach automatyki przemysłowej, maszyn, systemów sterowania oraz technologii procesowej. Stosowane powszechnie w środowiskach, gdzie kluczowe jest zapewnienie trwałości oraz ochrony przed czynnikami zewnętrznymi.
Kluczowe zalety złącza kablowego M12 męskiego
- Konstrukcja M12 zgodna z normą DIN EN 61076-2-101 – zapewnia uniwersalność i kompatybilność z szeroką gamą urządzeń automatyki.
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, co przekłada się na stabilną transmisję sygnałów.
- Wysoki stopień ochrony IP65/IP66K/IP67 – odporność na pył, wilgoć i silne strumienie wody, dzięki czemu nadaje się do pracy w trudnych warunkach przemysłowych.
- Kodowanie A – eliminuje ryzyko błędnego podłączenia.
- Pozłacane styki – gwarantują długą żywotność złącza oraz wysoką przewodność elektryczną, nawet po wielu cyklach podłączania.
- Odporność chemiczna i mechaniczna – obudowa z wytrzymałego tworzywa sztucznego oraz elementy metalowe pokryte niklem zwiększają trwałość.
- Kabel ekranowany z płaszczem PVC – charakteryzuje się wysoką odpornością na oleje, promieniowanie UV, płomienie i inne czynniki środowiskowe.
Typowe zastosowania złącza kablowego M12 5-pin
- Zasilanie i sygnalizacja czujników, siłowników, modułów wejścia/wyjścia.
- Połączenia transmisji danych w systemach sterowania PLC.
- Automatyka maszyn i linii produkcyjnych.
- Infrastruktura transportowa oraz przemysł spożywczy, chemiczny i farmaceutyczny.
- Sytuacje wymagające pewności połączenia w środowiskach o podwyższonym stopniu wibracji lub obecności olejów.
Budowa i parametry techniczne złącza M12 – główne cechy
Złącze posiada gwint M12 x 1 oraz solidny mechanizm blokady, który zabezpiecza przed przypadkowym odłączeniem, nawet w warunkach drgań. Długość kabla wynosi 5 m, co umożliwia wszechstronną instalację.
Przewód ekranowany z pięcioma żyłami ma kolorowe oznaczenia (brązowy, biały, niebieski, czarny, zielono-żółty), co ułatwia prawidłowe podłączenie zgodnie ze schematem elektrycznym.
Zakres temperatur pracy wynosi od -25°C do 85°C dla złącza oraz od -30°C do 80°C (w stanie statycznym) dla kabla, co pozwala na eksploatację zarówno w chłodnych, jak i cieplejszych środowiskach przemysłowych.
Produkt charakteryzuje się wysoką odpornością na promieniowanie UV, oleje oraz działanie benzyny, spełnia normy bezpieczeństwa ogniowego oraz ma niską rezystancję elektryczną przewodu.

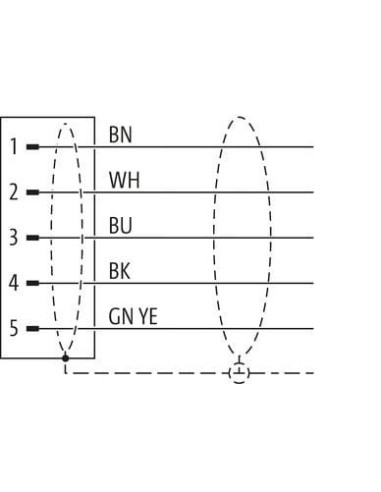

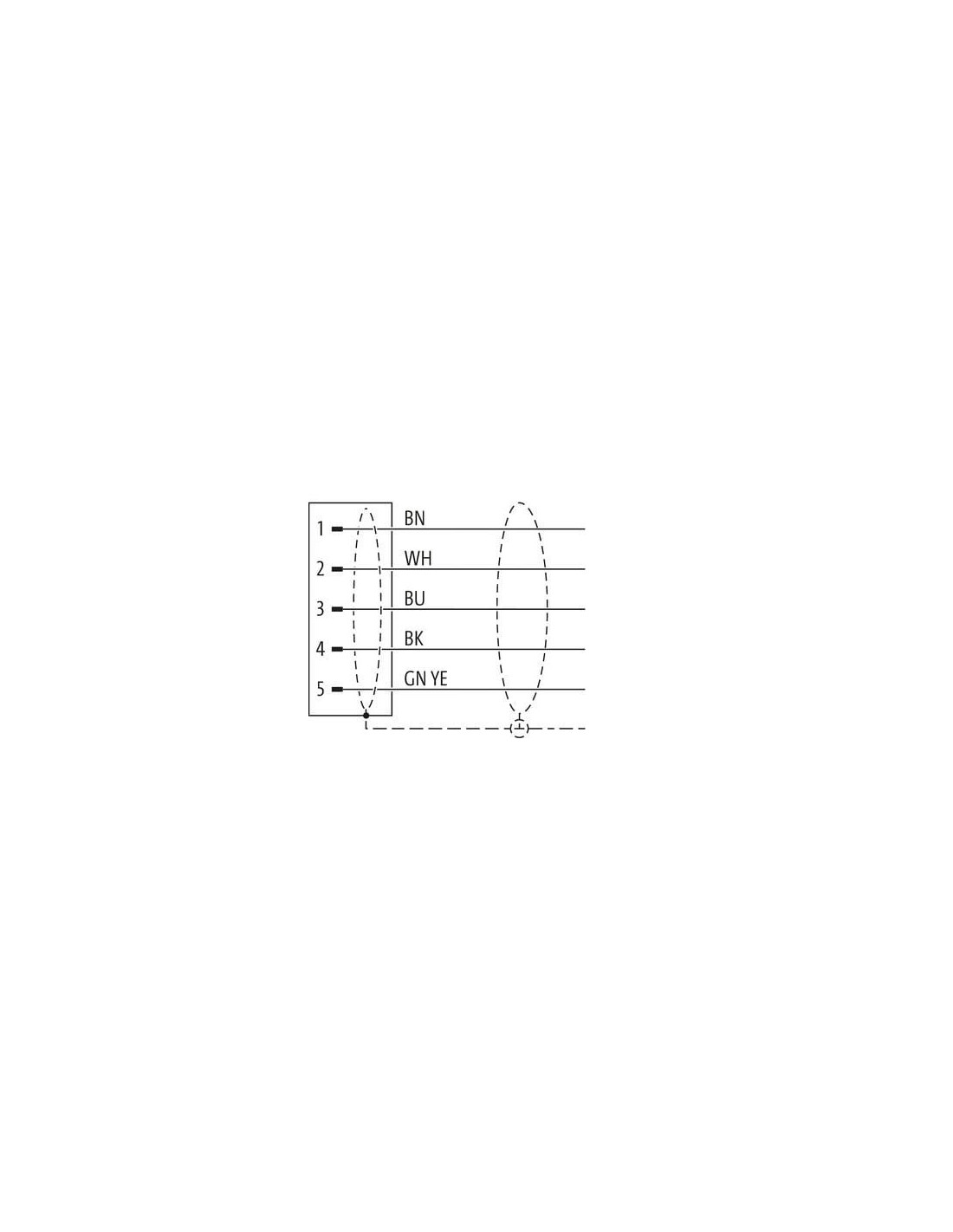

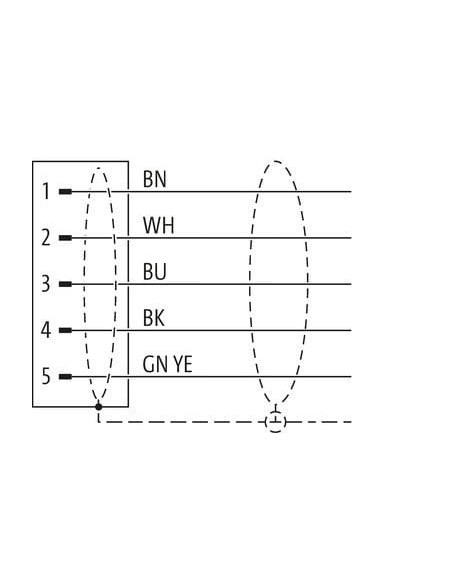

Oznaczenia i schemat połączeń złącza M12

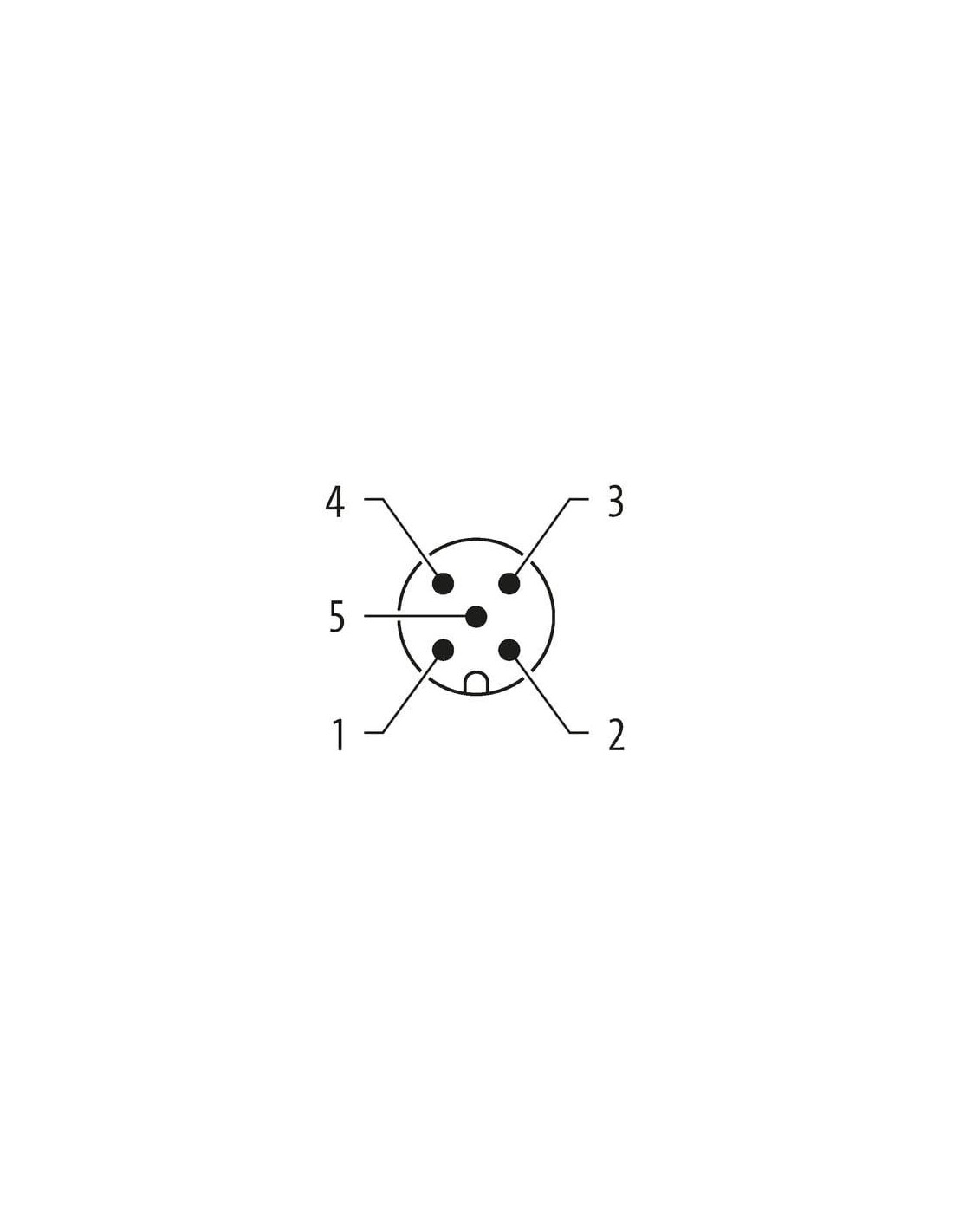

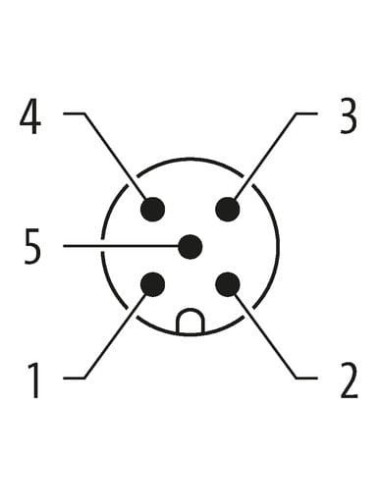

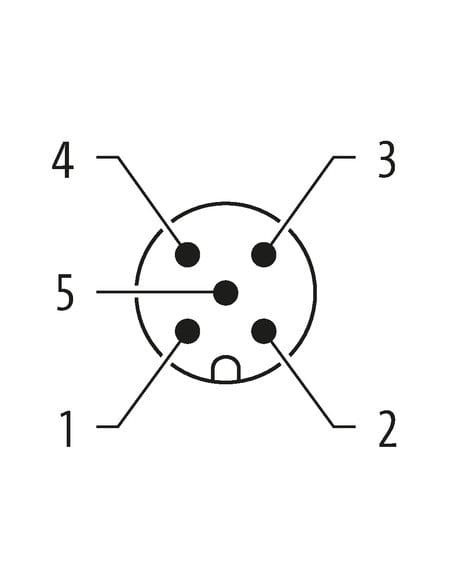

- Pięć styków – 1: BN (brązowy), 2: WH (biały), 3: BU (niebieski), 4: BK (czarny), 5: GN/YE (zielono-żółty).
- Parametry elektryczne: napięcie robocze do 60 V (AC/DC), prąd maksymalny 4 A na styk.

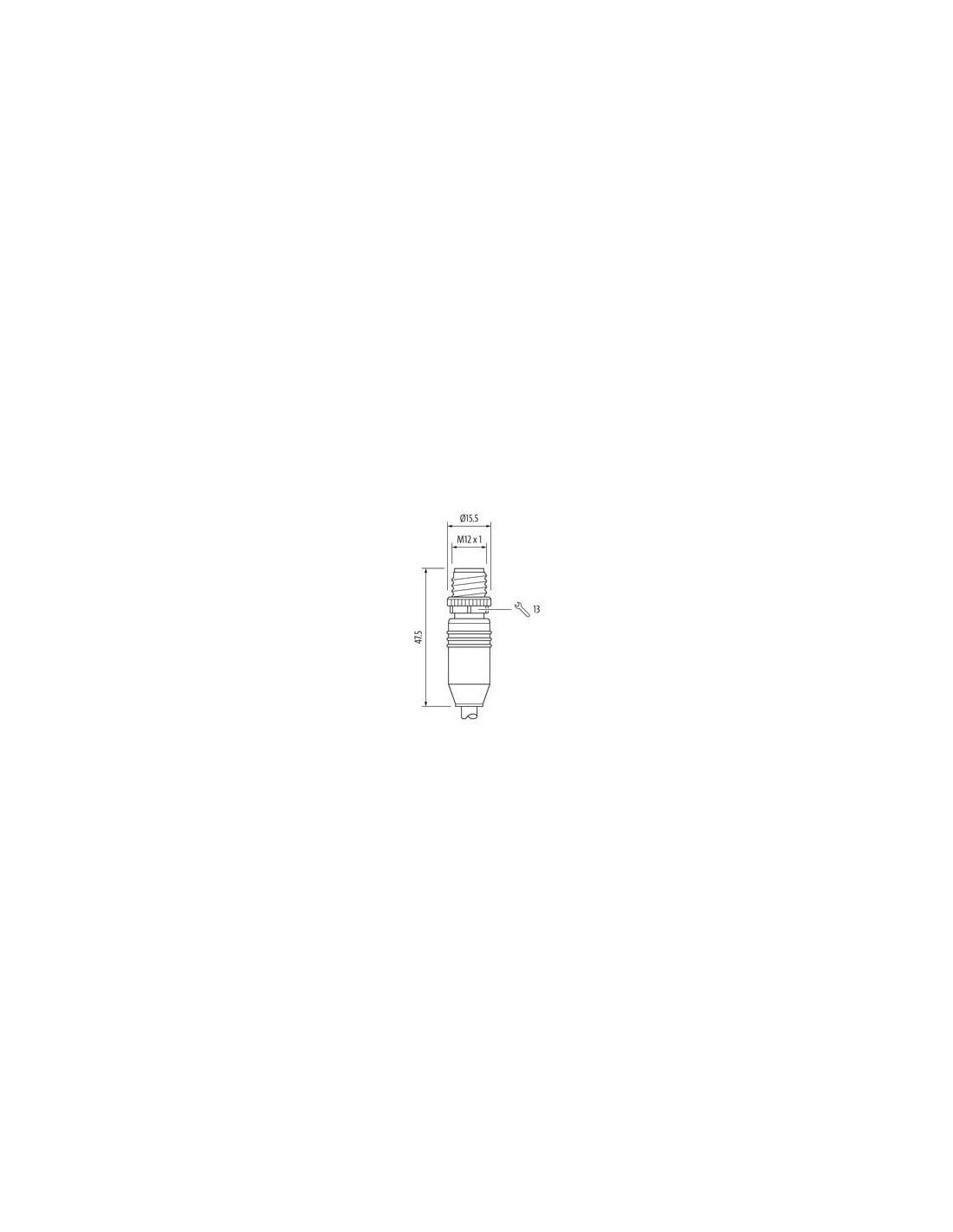

- Schemat wyprowadzeń oraz wymiary złącza przedstawione na rysunkach technicznych.
Uwagi montażowe i bezpieczeństwo użytkowania
Podczas instalacji należy zachować zalecane promienie gięcia (minimum 10x średnica zewnętrzna kabla) w celu utrzymania pełnej szczelności i ochrony zgodnej z klasami IP. Zaleca się również zabezpieczenie przewodu przed nadmiernymi obciążeniami mechanicznymi, stosując np. opaski kablowe. W przypadku zastosowania w środowiskach agresywnych należy sprawdzić odporność materiału kabla i złącza względem danego medium.
Złącze kablowe M12 męskie 5-pinowe ekranowane to sprawdzony wybór wszędzie tam, gdzie liczy się niezawodność połączenia, odporność na warunki zewnętrzne oraz kompatybilność z przemysłowymi systemami automatyki.
