Żeński proste
Przewód zatwierdzony dla 600 V
M12, 5-piny
USA
Przewód zatwierdzony dla 600 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 162 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 103,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,93 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 18 AWG |
| Conductor crosssection (wire) | 18 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 22,5 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

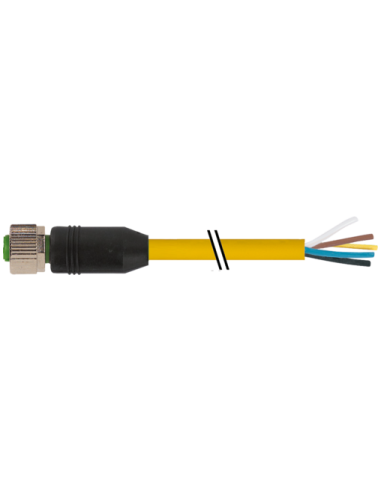

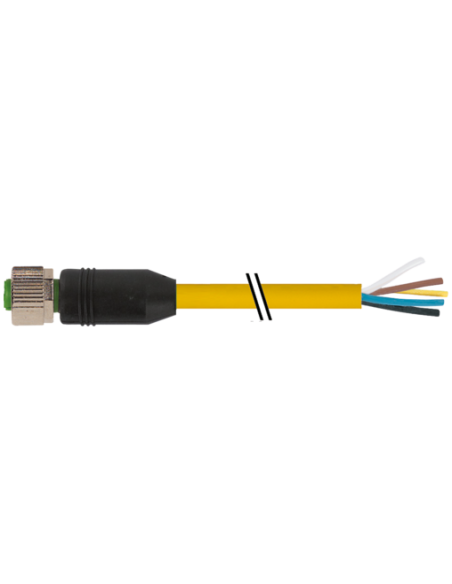

Złącze M12 żeńskie proste 5-pinowe do kabla – 7700-12241-1621000
Złącze kablowe M12 żeńskie 0° to niezawodne rozwiązanie do przemysłowych zastosowań w automatyce i technice sterowania. Produkt umożliwia szybkie i pewne podłączenie urządzeń, czujników oraz elementów wykonawczych, gdzie wymagane jest bezpieczne połączenie elektryczne o wysokim stopniu ochrony i odporności na trudne warunki środowiskowe.
Wysoka wytrzymałość i odporność chemiczna złącza M12 5-pinowego
Złącze M12 o prostej konstrukcji żeńskiej zostało wykonane z wysokiej jakości materiałów, które gwarantują odporność na działanie olejów, chemikaliów oraz niekorzystnych czynników zewnętrznych. Obudowa z tworzywa PUR oraz niklowane elementy blokujące zapewniają długotrwałą ochronę i niezawodność działania. Złącze spełnia wymagania normy DIN EN 61076-2-101 oraz posiada klasę ochrony IP65, IP66K, IP67, co czyni je idealnym wyborem do wymagających aplikacji przemysłowych.
Kabel TPE z wysokimi parametrami elektrycznymi i mechanicznymi
Kabel o długości 10 m charakteryzuje się podwyższoną odpornością na uszkodzenia mechaniczne oraz niekorzystne warunki eksploatacji. Osłona z elastycznego TPE oraz bezhalogenowy, bezołowiowy skład materiałów gwarantują bezpieczeństwo użytkowania i ochronę środowiska. Izolacja żył z PVC oraz przewodniki z gołej miedzi zapewniają bardzo dobrą przewodność i niską rezystancję, umożliwiając przesył prądu do 9 A na żyłę oraz napięcia do 600 V (AC).
Typowe zastosowania złącza kablowego M12
- Automatyka przemysłowa – podłączanie czujników, siłowników oraz elementów maszyn.
- Robotyka – transmisja sygnałów i zasilania w dynamicznych środowiskach.
- Systemy sterowania i bezpieczeństwa – szybkie łączenie modułów oraz paneli sterujących.
- Przemysł spożywczy, motoryzacyjny, pakujący – wysoka odporność na czynniki chemiczne i mechaniczne.
Budowa oraz kody kolorystyczne przewodów
Pięciopinowe gniazdo M12 posiada standardowe oznaczenie pinów oraz kolory przewodów ułatwiające montaż:
- 1 - brązowy (BN)
- 2 - biały (WH)
- 3 - niebieski (BU)
- 4 - czarny (BK)
- 5 - szary (GY)
Układ pinów oraz diagram poglądowy zapewniają łatwą identyfikację i minimalizują ryzyko popełnienia błędów podczas instalacji.
Najważniejsze zalety i parametry
- Wysoki stopień ochrony IP65/IP66K/IP67 – możliwość montażu w trudnych warunkach.
- Kabel o długości 10 m – elastyczne zastosowanie w większych maszynach i liniach produkcyjnych.
- Obciążalność do 9 A/żyła, napięcie pracy do 600 V – uniwersalne zastosowanie w systemach automatyki.
- Odporność na oleje, chemikalia, płomienie i promieniowanie UV – długotrwała eksploatacja.
- Elastyczny promień gięcia i wysoka liczba cykli gięcia oraz skręcania – doskonałe do aplikacji ruchomych (robotyka, C-track).
- Certyfikaty cURus, zgodność z normami UL i IEC.
Złącze M12 żeńskie proste 5-pinowe z kablem 10 m idealnie sprawdzi się w systemach, gdzie wymagana jest niezawodność połączeń, bezpieczeństwo oraz trwałość w warunkach przemysłowych.
