M12, 5-piny
Żeński proste
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 243 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

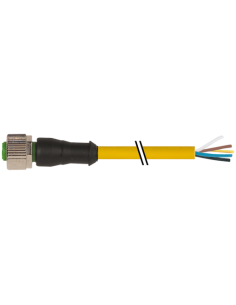

Złącze kablowe M12 5-pin, proste, ekranowane – 7000-13221-2430060
Przemysłowe złącze M12 5-pin o kodzie produktu 7000-13221-2430060 to niezawodne rozwiązanie do instalacji, które wymagają solidnego i trwałego połączenia przewodów sygnałowych oraz zasilających. Produkt posiada prostą konstrukcję żeńską, ekranowanie oraz opaskę kodującą typu A, co zapewnia bezpieczne i szybkie podłączenie w aplikacjach automatyki, robotyki oraz elektroniki przemysłowej.
Najważniejsze cechy złącza M12 5-pin – kluczowe informacje
- M12, 5-pinów – standard DIN EN 61076-2-101
- Kabel 0,6 m zakończony wolnymi końcami do indywidualnej aranżacji
- Żeński prosty wtyk (female) – wygodne i uniwersalne zastosowanie
- Ekranowanie: oplot miedziany cynowany, odporność na zakłócenia elektromagnetyczne
- Stopień ochrony: IP65, IP66K, IP67 – do pracy w trudnych warunkach przemysłowych
- Obudowa z wysokiej jakości tworzywa PUR – bardzo dobra odporność chemiczna i na oleje
- Powłoka blokady i śruby: niklowana, materiał – cynkowy odlew ciśnieniowy (odporność na korozję)
- Precyzyjne połączenie – montaż: włożone, przykręcone, zabezpieczenie przeciwwstrząsowe
- Temperatura pracy: od -25°C do +85°C (stała instalacja przewodu: -40°C do +90°C)
Zastosowania złącza M12 – automatyka, sterowanie, przemysł
Złącze M12 5-polowe znajduje szerokie zastosowanie w automatyce przemysłowej, technice pomiarowej, systemach czujników, przemyśle spożywczym, farmaceutycznym i maszynowym. Doskonale sprawdzi się tam, gdzie wymagana jest niezawodność transmisji sygnałów i zasilania, przy zachowaniu wysokiej odporności na czynniki zewnętrzne, wilgoć, kurz lub oleje.
Typowe zastosowania obejmują:
- Podłączenie czujników i elementów wykonawczych w liniach produkcyjnych
- Przyłącza zasilania oraz transmisji danych w systemach automatyki
- Systemy sterowania silnikami oraz urządzeniami wykonawczymi
- Integracja z sieciami przemysłowymi (np. PROFIBUS, CANopen, Ethernet przemysłowy)
- Aplikacje wymagające odporności na drgania oraz szczelności
Budowa i trwałość przewodu – możliwości wykorzystania
Kabel wykonany z PUR, o długości 0,6 m, spełnia rygorystyczne normy bezpieczeństwa pod względem odporności chemicznej, mechanicznej oraz odporności na płomienie (IEC 60332-2-2, UL 1581). Przewód jest wolny od substancji szkodliwych takich jak ołów, kadm, FCKW, halogeny czy silikon. Konstrukcja umożliwia intensywną eksploatację w ruchu i gwarantuje długą żywotność, potwierdzoną milionami cykli zginania i skrętu. Ekranowany przewód skutecznie chroni przed zakłóceniami elektromagnetycznymi, eliminując problem zakłóceń sygnału.
- Przewód 5-żyłowy, skrętka miedziana, przekrój 0,34 mm²
- Wytrzymałość: do 5 mln cykli gięcia, do 2 mln cykli skręcania
- Odporny na temperatury, oleje, benzynę i chemikalia
Bezpieczeństwo i standardy jakości
Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, m.in. cURus oraz DIN EN. Stopień ochrony IP67 zabezpiecza złącze przed wnikaniem wody i pyłu. Klasa izolacji I oraz podwyższony znamionowy pik napięciowy 1,5 kV gwarantują bezpieczeństwo elektryczne w wymagających instalacjach przemysłowych.
Możliwość dostosowania pod indywidualne wymagania
W przypadku potrzeby zastosowania niestandardowej długości przewodu lub indywidualnej aranżacji kolorystyki, istnieje możliwość wykonania przewodu według specyfikacji aplikacji. Konstrukcja gwarantuje łatwy montaż oraz kompatybilność z szeroką gamą urządzeń przemysłowych i automatyki.
Zalety wyboru złącza M12 7000-13221-2430060
- Wszechstronność i uniwersalność montażu
- Wysoka odporność na czynniki zewnętrzne – przemysłowa klasa szczelności i wytrzymałości
- Bezpieczne i stabilne połączenie sygnałowe
- Skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Trwałość oraz długowieczność, nawet w wymagających aplikacjach
