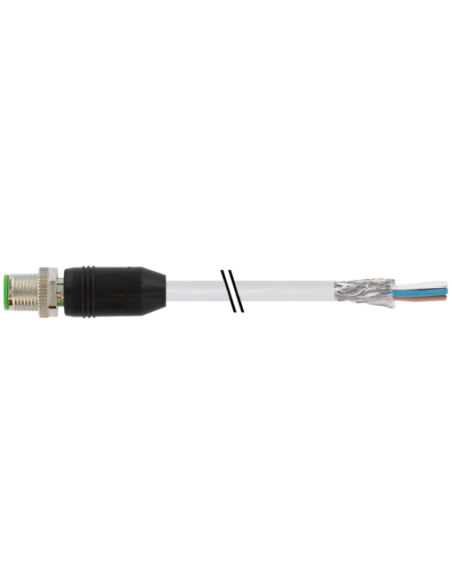

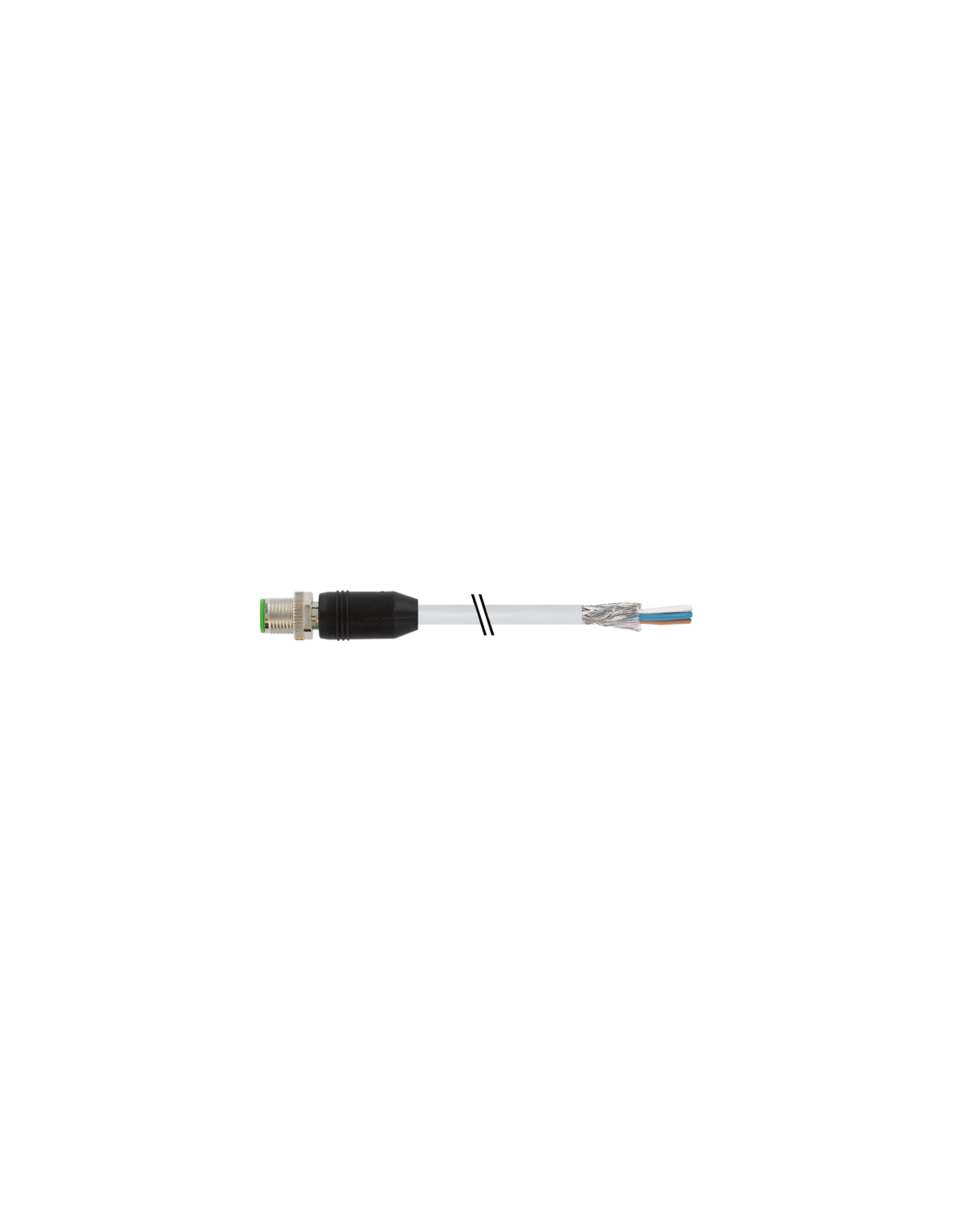

Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 348 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 72,05 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 75 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze M12 męskie proste ekranowane z kablami – 7000-13101-3480200
Męskie proste złącze M12 ekranowane z pięcioma pinami to rozwiązanie dedykowane profesjonalnym instalacjom przemysłowym, w których wymagane są niezawodne i trwałe połączenia sygnałowe oraz zasilające. Złącze, wyposażone w przewód o długości 2 metrów, gwarantuje łatwą integrację z wieloma urządzeniami automatyki przemysłowej i systemami sterowania. Ekranowanie zapewnia wysoką odporność na zakłócenia elektromagnetyczne, co podnosi jakość transmisji sygnału w trudnych warunkach przemysłowych.
Najważniejsze cechy produktu M12 męski 5-pinowy ekranowany z kablami
- Standard M12 – popularny interfejs w branży automatyki przemysłowej oraz systemach czujników.
- Pięć pozłacanych pinów – konstrukcja 5-pinowa pozwala na przesyłanie zarówno sygnałów, jak i zasilania.
- Solidne ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, ocynowany do 85%).
- Wytrzymały przewód – o długości 2 m, izolacja z PVC, przewód bezołowiowy, wolny od kadmu i FCKW.
- Obudowa z tworzywa PUR – odporna na oleje, chemikalia oraz ścieranie.
- Stopień ochrony IP65, IP66K oraz IP67 – szczelność i wodoodporność, także przy podłączeniu.
- Bardzo dobra odporność na płomień oraz oleje.
- Zakres temperatury pracy od -25°C do 85°C (dla aplikacji statycznych).
- Typowe zastosowania – automatyka przemysłowa, sterowanie maszynami, systemy bezpieczeństwa, czujniki, aplikacje pomiarowe.
Zastosowanie i możliwości wykorzystania przewodu M12
Złącze M12 męskie proste ekranowane z kablami stosowane jest jako uniwersalny przewód do połączeń sygnałowych i zasilających w automatyce, robotyce, technice pomiarowej oraz systemach bezpieczeństwa. Świetnie sprawdza się w środowiskach o podwyższonym ryzyku zakłóceń elektromagnetycznych oraz w aplikacjach wymagających odporności na wilgoć, kurz i oleje.
Produkt rekomendowany jest do podłączania czujników, aktuatorów, urządzeń sterujących oraz rozdzielni, gdzie dostępne są złącza zgodne ze standardem DIN EN 61076-2-101 (M12). Długa żywotność, solidna konstrukcja i wysoka jakość komponentów umożliwiają bezpieczną pracę w wymagających środowiskach przemysłowych.
Budowa przewodu i podłączenie elektryczne

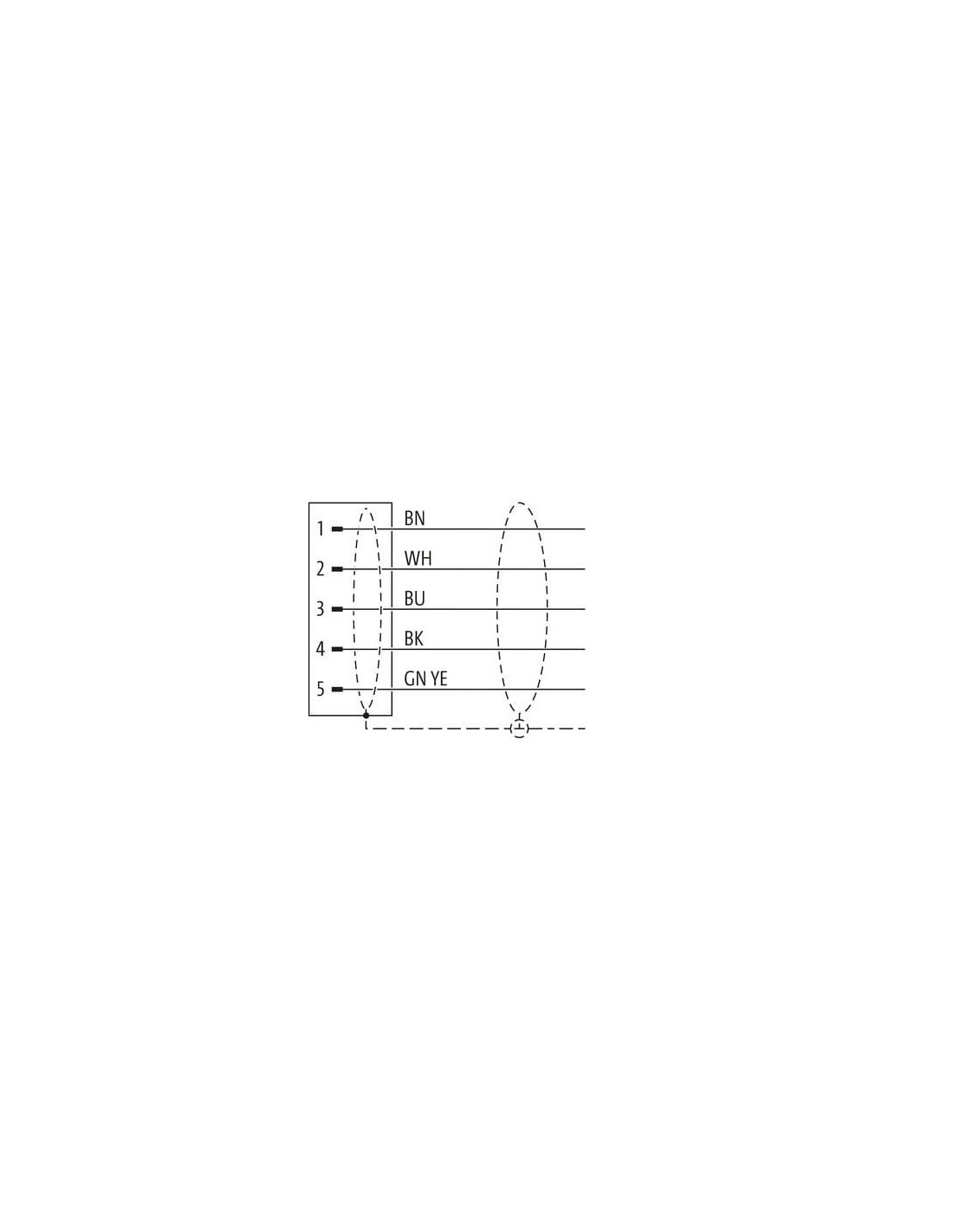

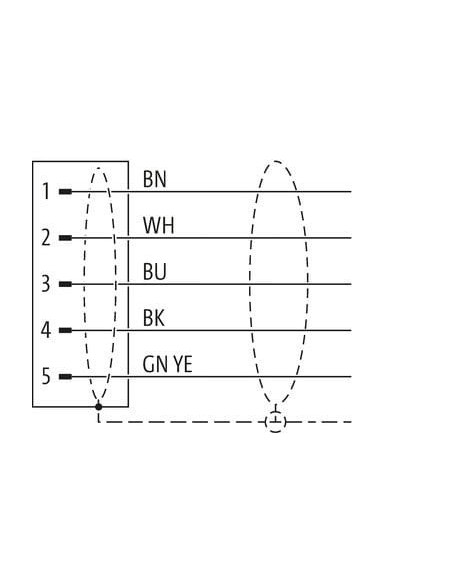

Konstrukcja kabla opiera się na pięciu żyłach o przekroju 0,34 mm² wykonanych z miedzi, skrętek klasy 6. Kolorowa izolacja ułatwia szybkie i precyzyjne podłączenie zgodnie ze standardem (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GN/YE – zielono-żółty). Odpowiednie oznaczenie ułatwia prawidłową instalację, a ekranowanie chroni przed zakłóceniami. Konstrukcja przewodu pozwala na montaż zarówno w warunkach statycznych, jak i dynamicznych (promień gięcia w ruchu: 15 x średnica zewnętrzna przewodu).
Typowe branże i aplikacje
- Linie produkcyjne i montażowe
- Automatyzacja maszyn i urządzeń
- Transport i logistyka (połączenia wózków AGV, robotów mobilnych)
- Systemy bezpieczeństwa w zakładach produkcyjnych
- Instalacje czujników i siłowników w aplikacjach przemysłowych
- Systemy pomiarowe
- Panele operatorskie i rozdzielnie
Solidna konstrukcja i wysoki stopień ochrony sprawiają, że złącze M12 męskie proste 5-pinowe ekranowane jest niezawodnym wyborem tam, gdzie liczy się pewność działania oraz odporność na niekorzystne czynniki środowiskowe.
