Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M12, 5-piny
Funkcja rozdzielcza (NO)
Safety
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |

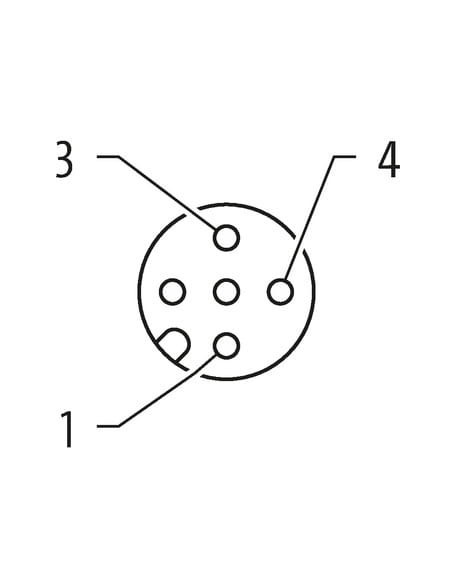

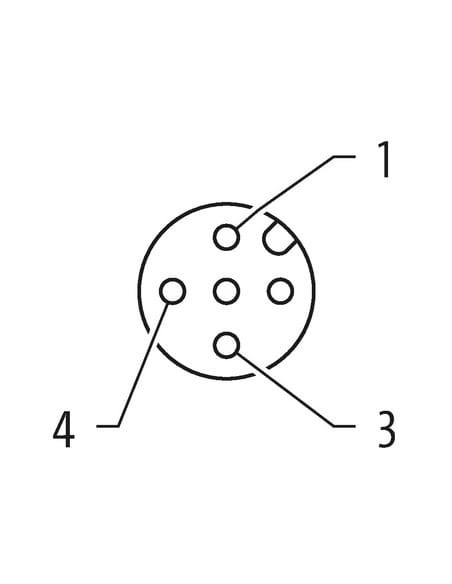

| Gender | female |
| Kodowanie | A |

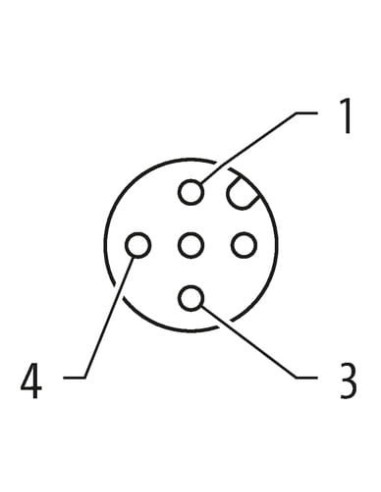

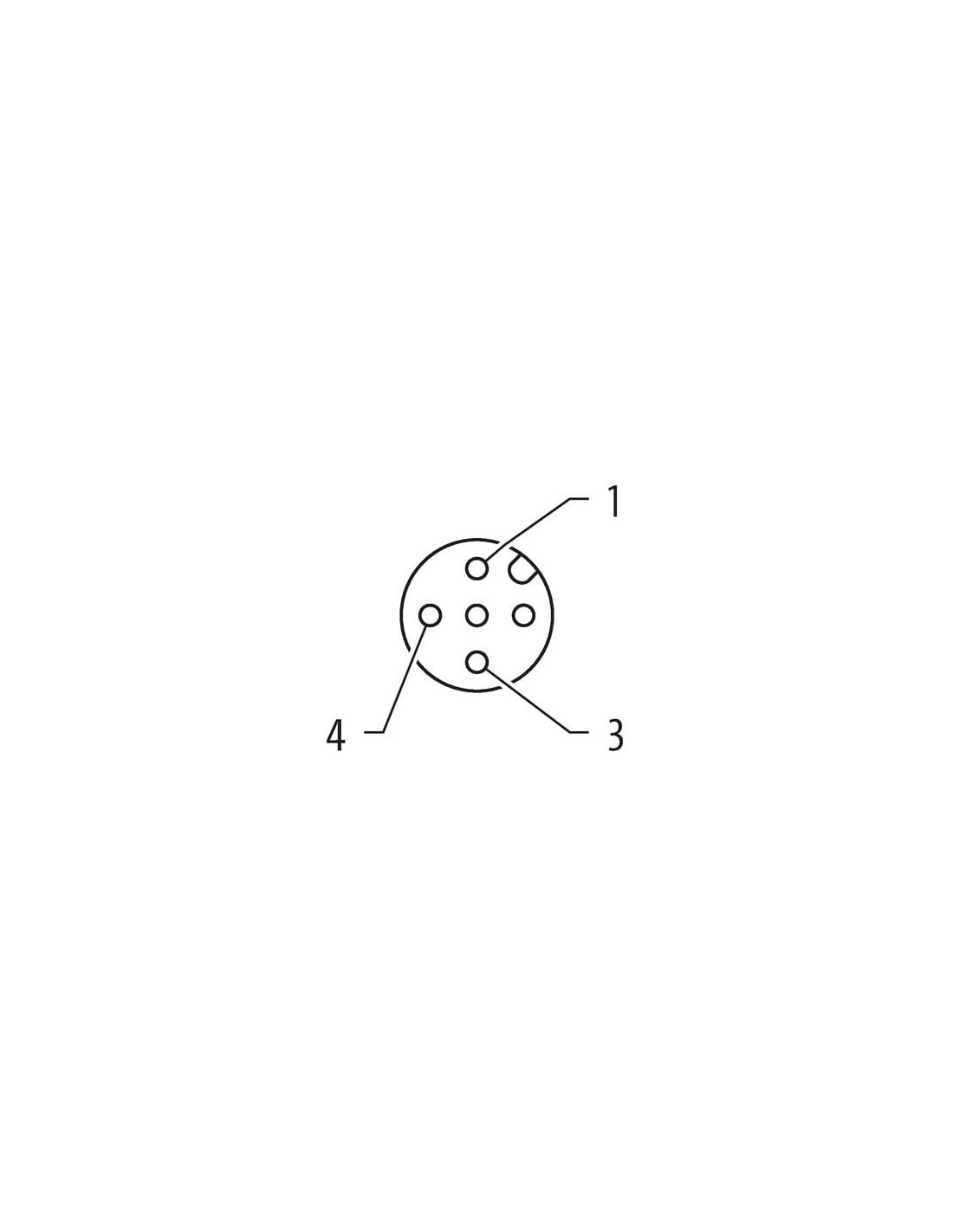

| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |

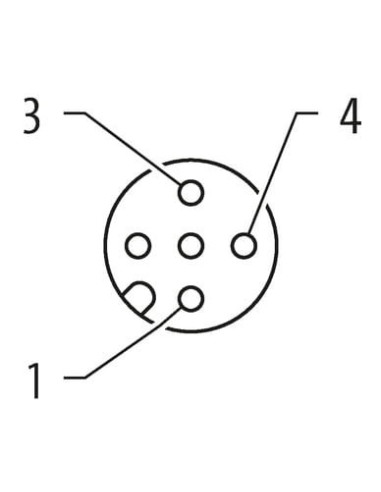

| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |

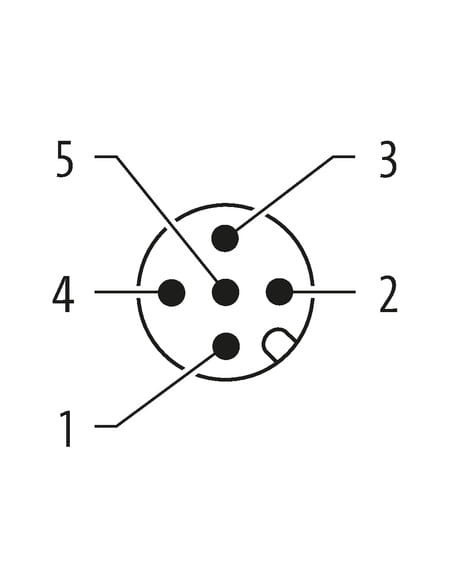

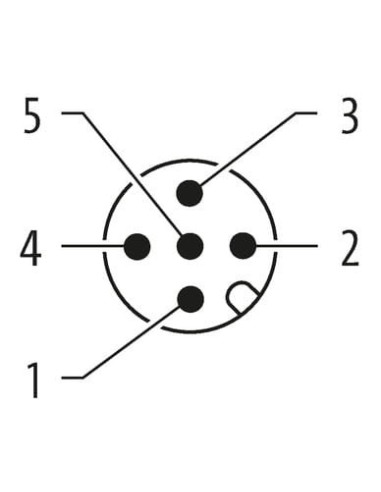

| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |

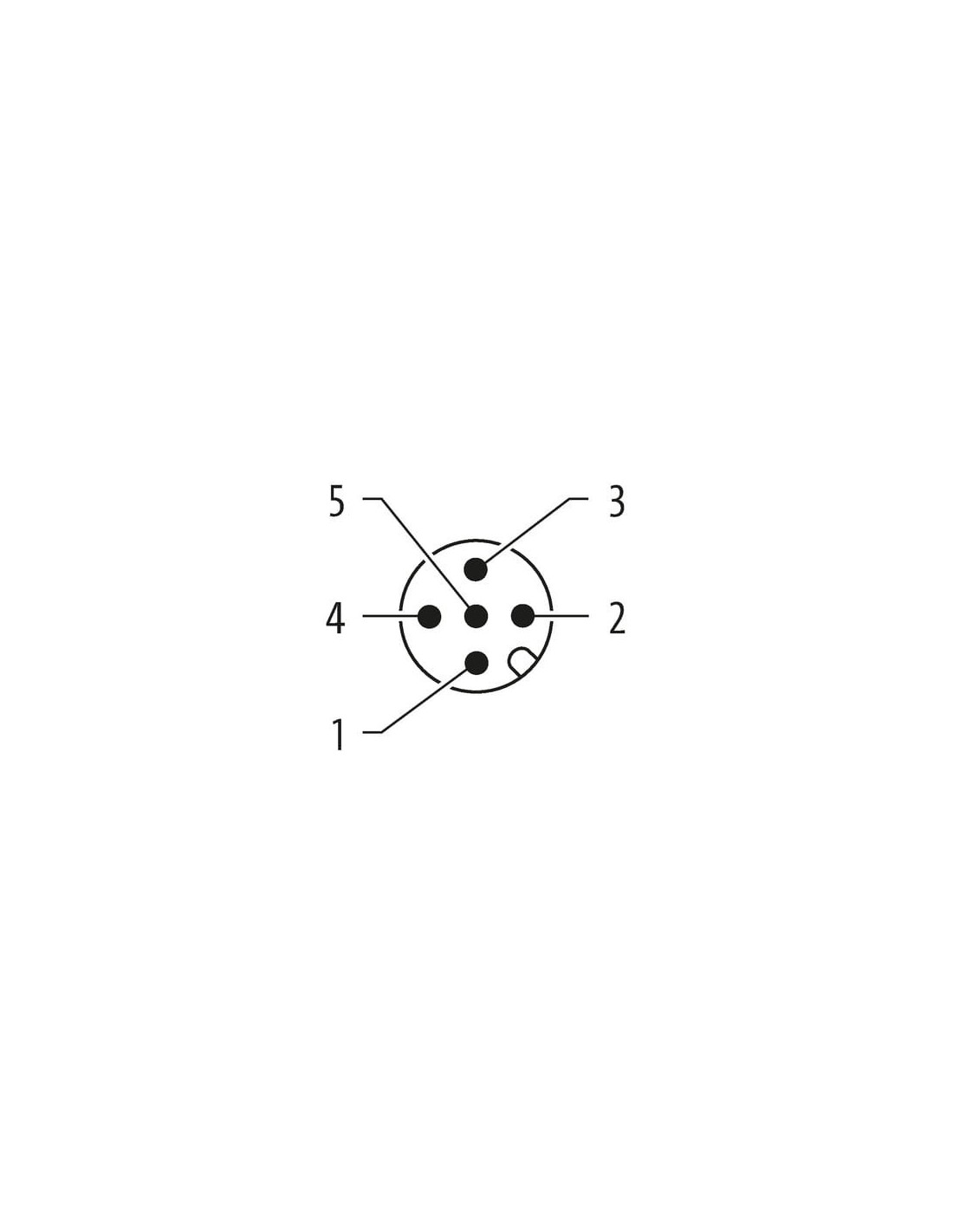

| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

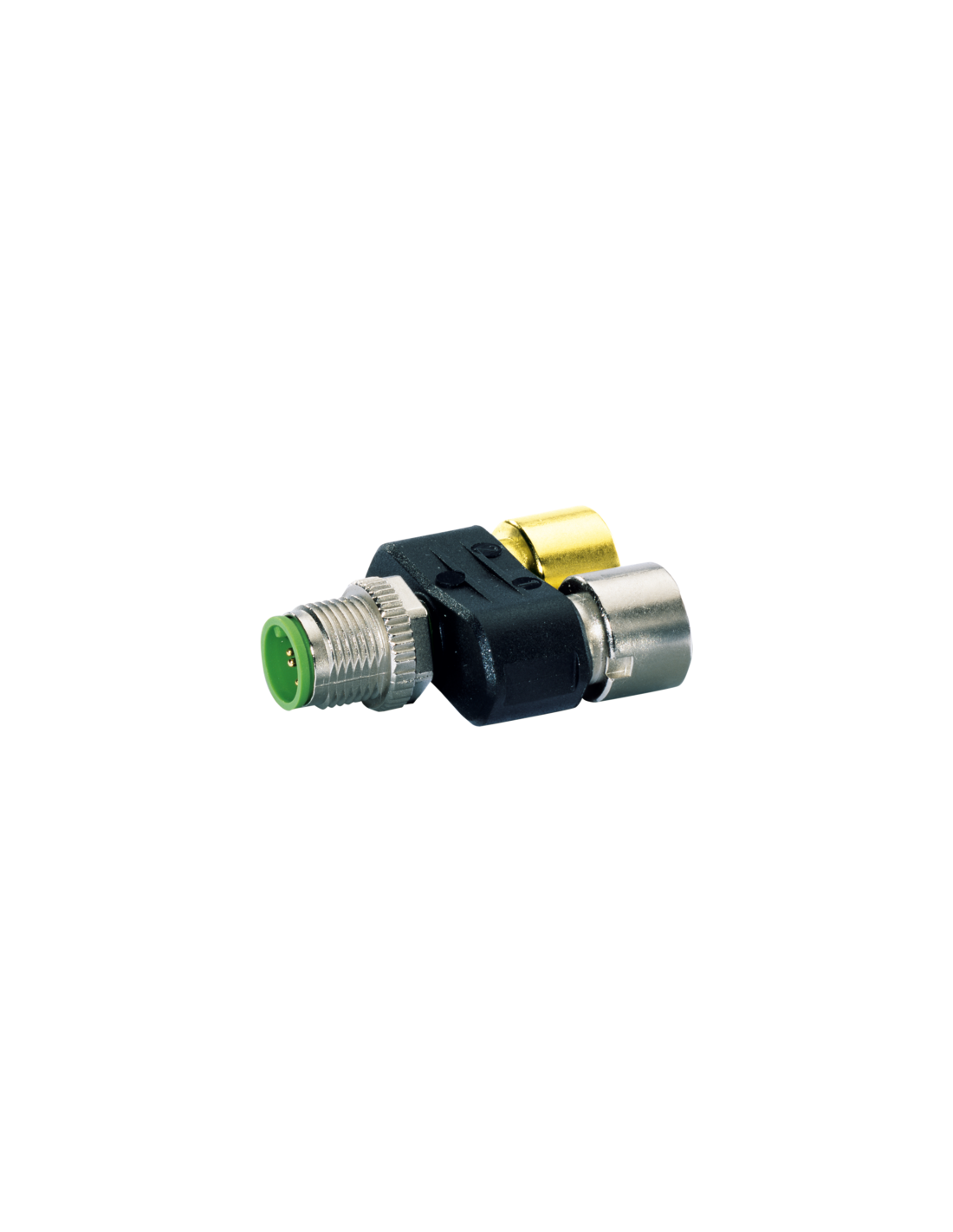

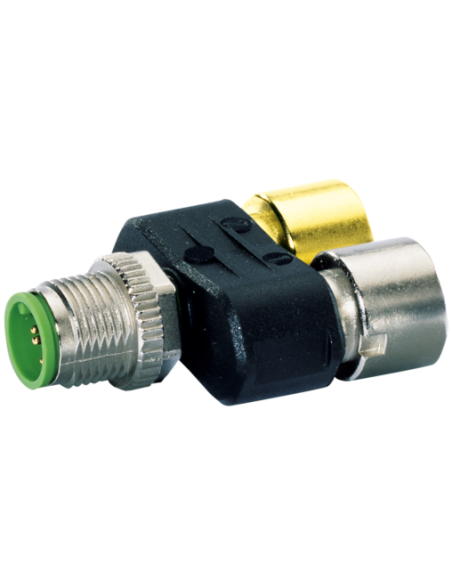

Trójnik SlimLine M12 – Złącze przemysłowe o wysokiej niezawodności
Trójnik SlimLine M12 męski 5-pinowy z dwoma żeńskimi wyjściami typu M12 3-pin to specjalistyczne złącze rozdzielcze, które doskonale sprawdza się w automatyce przemysłowej, systemach sterowania oraz wszędzie tam, gdzie kluczowe jest solidne i trwałe połączenie sygnałowe oraz zasilające.
Kod produktu: 7000-41155-0000000
Kluczowe zalety i możliwości zastosowania trójnika M12 SlimLine
- Kompaktowa budowa typu SlimLine pozwala na montaż w ciasnych i trudno dostępnych przestrzeniach, co jest szczególnie doceniane w nowoczesnych liniach produkcyjnych oraz automatyce maszyn.
- Odporność chemiczna i na oleje – korpus wykonany z wysokiej jakości tworzywa sztucznego zwiększa odporność na działanie agresywnych mediów, ułatwiając stosowanie w aplikacjach przemysłowych, gdzie ma miejsce kontakt z olejami oraz środkami chemicznymi.
- Wysoka szczelność – stopień ochrony IP67 zapewnia pełną odporność na kurz oraz czasowe zanurzenie w wodzie, gwarantując bezpieczeństwo instalacji nawet w trudnych warunkach przemysłowych.
- Uniwersalność montażu – połączenia gwintowane M12 x 1 i możliwość wielokrotnego wpinania (pluggable), a także zabezpieczenie przeciwwstrząsowe sprawiają, że instalacja jest trwała i pewna.
- Przystosowany do wysokich obciążeń elektrycznych – dopuszczalne napięcie robocze do 60 V oraz prąd do 4 A na styk umożliwiają przesył zarówno sygnałów, jak i zasilania.
- Bezpieczeństwo i zgodność z normą DIN EN 61076-2-101 (M12), co potwierdza jakość wykonania oraz bezpieczeństwo użytkowania w aplikacjach wymagających odpowiednich certyfikatów.
Typowe zastosowania trójnika M12 SlimLine
Trójnik M12 SlimLine znajduje zastosowanie m.in. w:
- Systemach automatyki przemysłowej – przy tworzeniu rozgałęzień sygnałowych oraz zasilających dla czujników, siłowników, zaworów czy modułów IO.
- Robotyce – przy podłączaniu czujników lub elementów wykonawczych, gdzie wymagana jest szybka i prosta rozbudowa układu połączeń.
- Instalacjach maszyn i urządzeń – umożliwia efektywne rozdzielenie sygnałów z pojedynczego sterownika na kilka elementów wykonawczych.
- Transporcie i logistyce – niezawodne łączenie elementów na liniach przenośnikowych oraz w systemach pakujących.

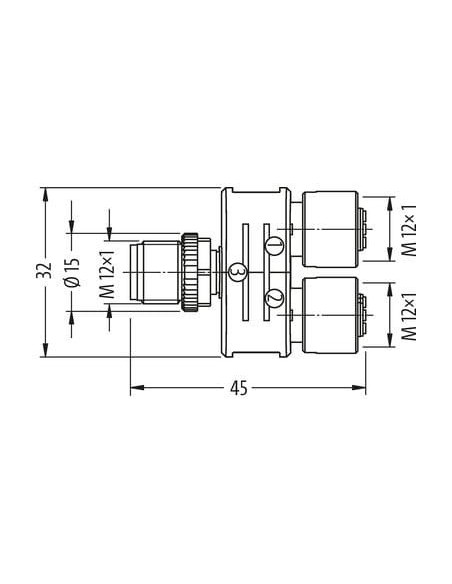

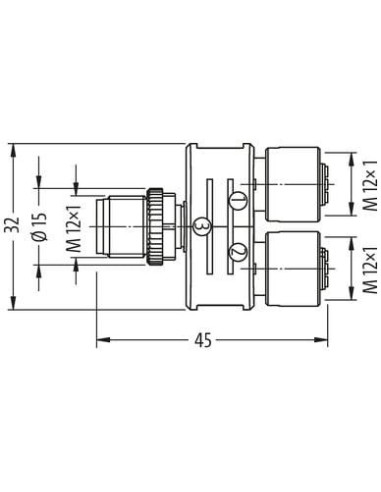

Budowa i funkcjonalność

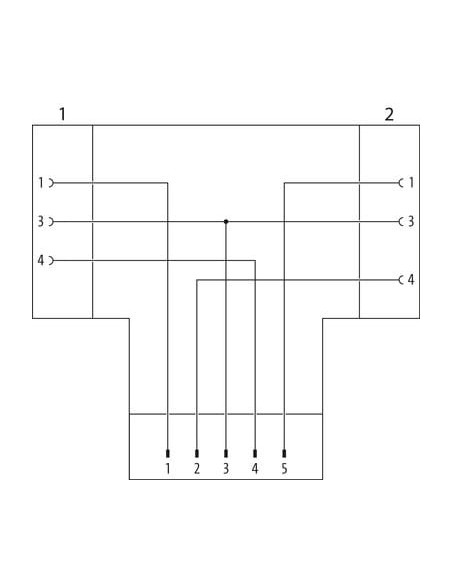

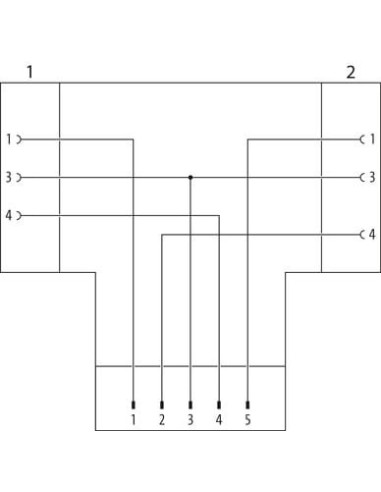

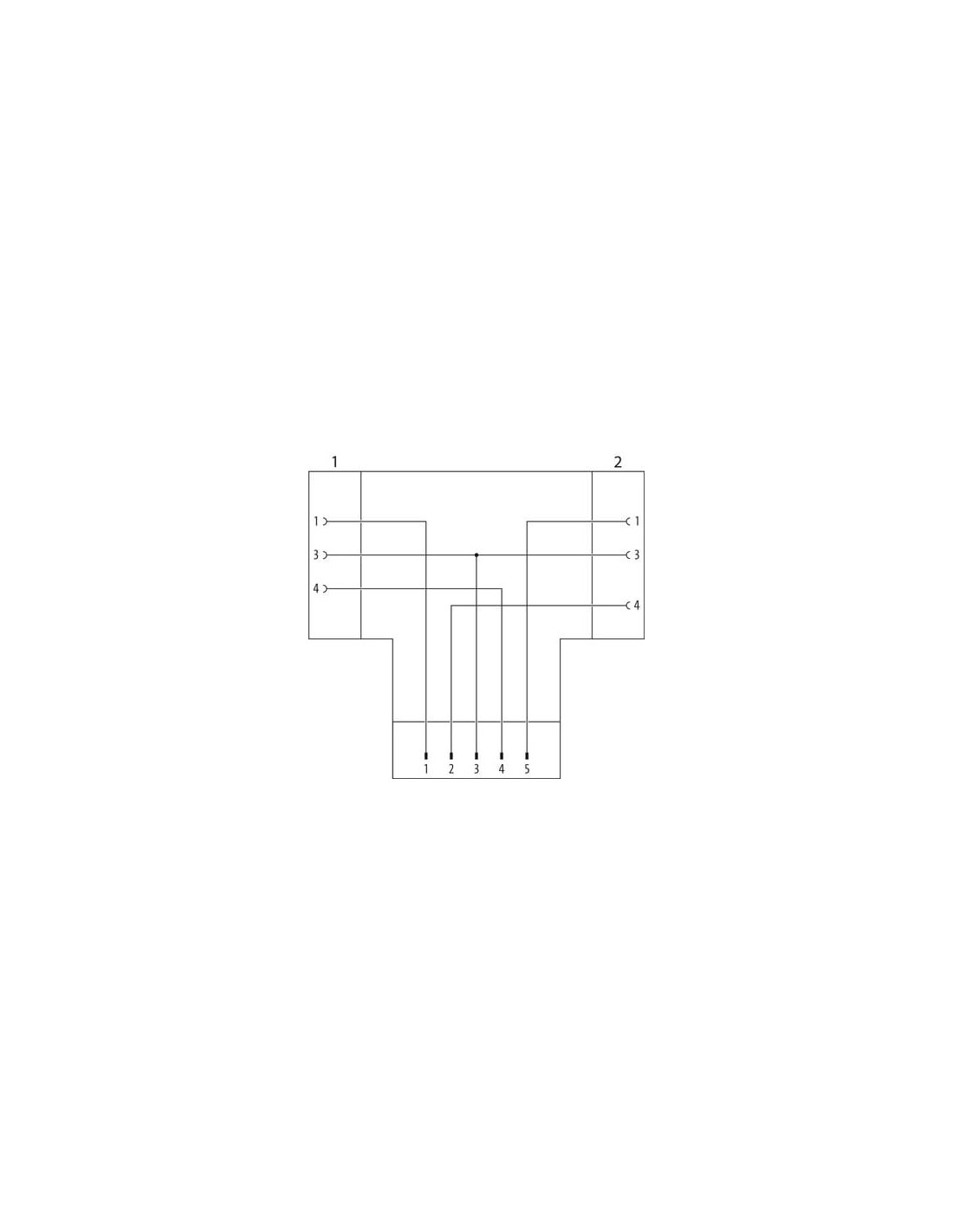

Trójnik SlimLine M12 posiada jedno wejście męskie 5-pin (A-coding) oraz dwa wyjścia żeńskie 3-pin, umożliwiając szybkie i niezawodne rozdzielenie sygnału lub zasilania. Optymalny moment dokręcania wynosi 0,6 Nm, a klucz SW13 pozwala na bezpieczny oraz trwały montaż.
Brak diod LED wskaźnika stanu oraz wytrzymałość na szeroki zakres temperatur roboczych od -25°C do +85°C sprawiają, że trójnik doskonale sprawdza się w wymagających środowiskach pracy.
Bezpieczeństwo i wskazówki instalacyjne
- Zapewnia właściwe odciążenie kabla przy użyciu odpowiednich obejm, co chroni połączenia przed uszkodzeniami mechanicznymi oraz wpływa na długotrwałość instalacji.
- Należy bezwzględnie przestrzegać zalecanych promieni gięcia kabli, aby nie naruszyć stopnia ochrony IP67 oraz nie uszkodzić przewodów.
Trójnik SlimLine M12 to doskonałe rozwiązanie dla aplikacji wymagających niezawodnego rozgałęzienia sygnałów lub zasilania w środowiskach przemysłowych.
