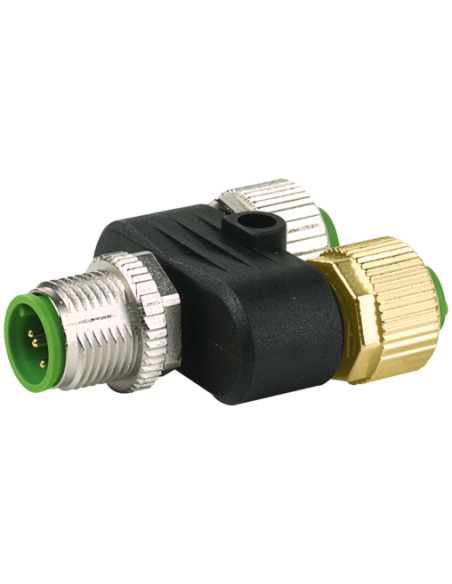

Trójnik M12 męski / 2x M12 żeński 7356-41121-0000000

Customized printing and packaging
Trójnik
Męski prosty – gniazda proste
M12 – M12
5-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Instalowanie | Podłączanie

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Trójnik M12 męski / 2x M12 żeński 5-pin – profesjonalne rozwiązanie do rozdzielania sygnałów

Trójnik M12 męski / 2x M12 żeński o kodzie produktu 7356-41121-0000000 to wysokiej jakości element połączeniowy wykorzystywany w układach automatyki przemysłowej, sterowania oraz instalacjach czujników. Umożliwia szybkie i niezawodne rozdzielanie sygnałów oraz zasilania pomiędzy urządzeniami, wspierając rozbudowę instalacji elektrycznych i systemów sterowania.

Zastosowanie trójnika M12 – wszechstronność i niezawodność

Złącze trójnikowe M12 znajduje zastosowanie w:

• Systemach czujników i siłowników (np. automatyka przemysłowa, robotyka, maszyny produkcyjne)
• Instalacjach rozdzielczych i dystrybucyjnych (umożliwiających podłączenie dwóch odbiorników do jednego przewodu głównego)
• Tworzeniu rozproszonych systemów wejść-wyjść (I/O)
• Przypadkach, w których wymagana jest szybka i łatwa rozbudowa okablowania bez konieczności cięcia przewodów
• Pracy w środowiskach wymagających odporności chemicznej i mechanicznej

Główne zalety złącza T M12

Trójnik M12 do zastosowań przemysłowych gwarantuje:

• Pewność i bezpieczeństwo połączenia – standard gwintu M12 x 1, blokada niklowana
• 5-pinowa konfiguracja dla przesyłu sygnałów oraz zasilania
• Wysoki stopień ochrony IP65, IP66K, IP67 – szczelność i trwałość w wymagających warunkach pracy
• Obudowa z odpornego tworzywa sztucznego – odporna na oleje i czynniki chemiczne
• Odporność na wibracje dzięki zabezpieczeniu przeciwwstrząsowemu
• Szybki montaż oraz demontaż (włożenie i przykręcenie), moment dokręcania 0,6 Nm
• Kompatybilność z szeroką gamą przewodów oraz urządzeń wyposażonych w gniazda M12

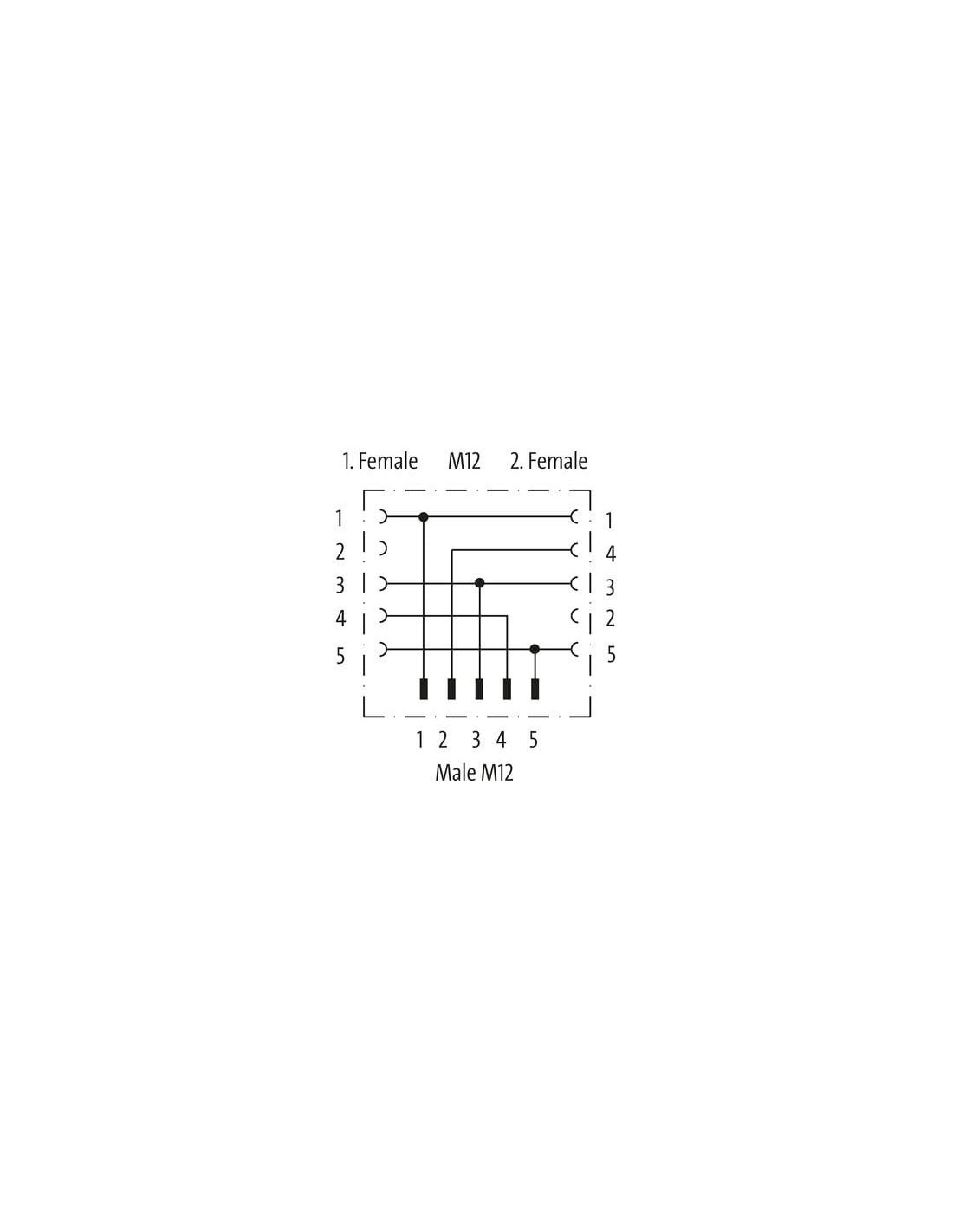

Konstrukcja i funkcjonalność – schemat i możliwości połączeń

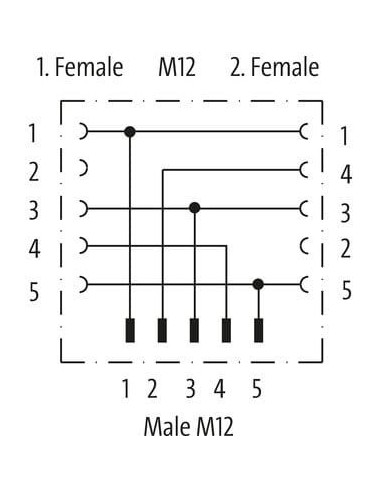

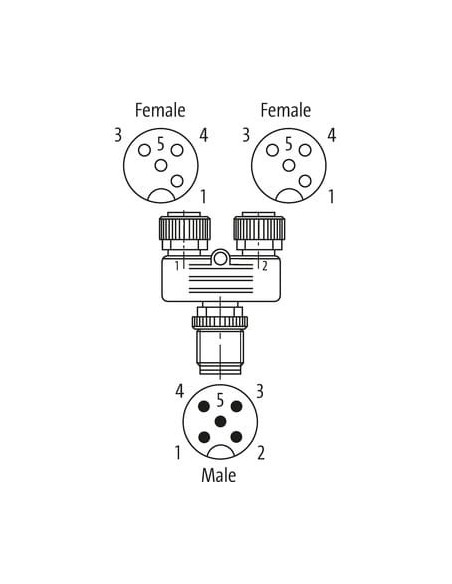

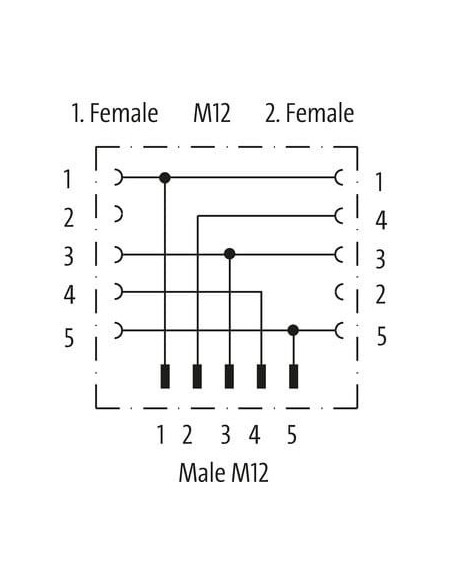

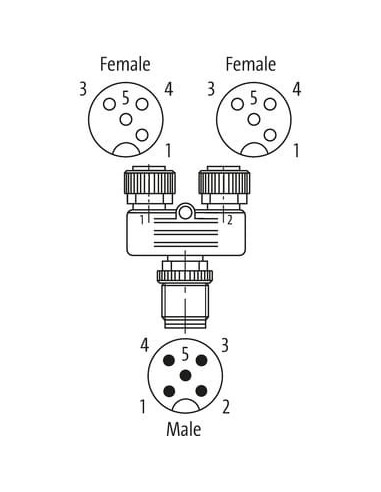

Budowa trójnika umożliwia równoległe połączenie dwóch odbiorników z jednym zasilaniem lub sygnałem. Schemat połączeń gwarantuje prostą dystrybucję wszystkich pinów (od 1 do 5) na oba porty żeńskie równocześnie, co sprzyja szybkiemu montażowi nowych urządzeń bez modyfikacji istniejącej infrastruktury.

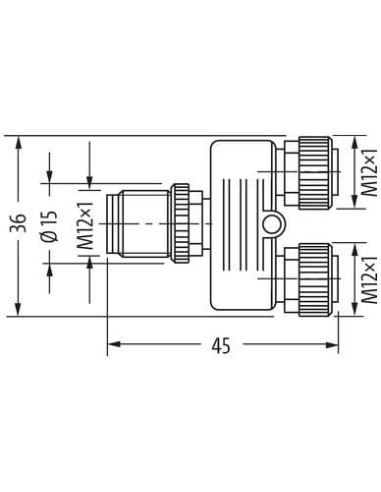

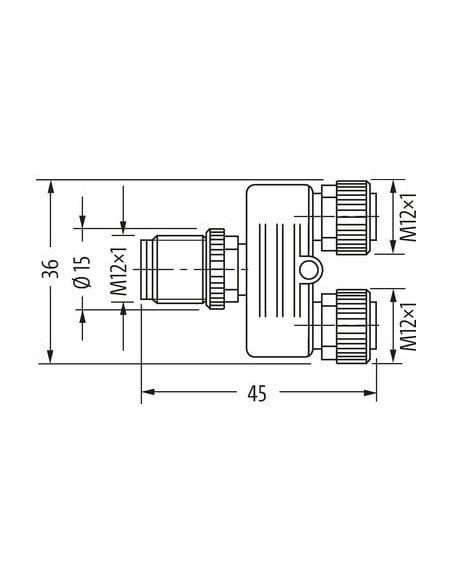

Wymiary trójnika: 45 mm szerokości, 36 mm wysokości, gwinty M12 x 1 – umożliwiają bezproblemowe dopasowanie do popularnych systemów złączowych i obudów instalacyjnych.

Odporność środowiskowa i wytrzymałość trójnika M12

Zastosowane materiały, takie jak niklowana powłoka blokady oraz obudowa z tworzywa odpornego na chemikalia i oleje, pozwalają na bezawaryjną pracę w zakresie temperatur od -25°C do +85°C. Złącze spełnia wymagania normy IEC 60529 dotyczącej szczelności oraz norm związanych z wytrzymałością napięciową i czystością.

Podsumowanie – niezawodne złącze rozdzielające do automatyki

Trójnik M12 męski / 2x M12 żeński 5-pin to optymalne rozwiązanie do profesjonalnych zastosowań w automatyce, systemach sterowania i sygnalizacji. Umożliwia skuteczne rozdzielanie sygnałów i zasilania, zapewniając wygodę montażu, trwałość i bezpieczeństwo, a także kompatybilność z popularnymi standardami przemysłowymi.
