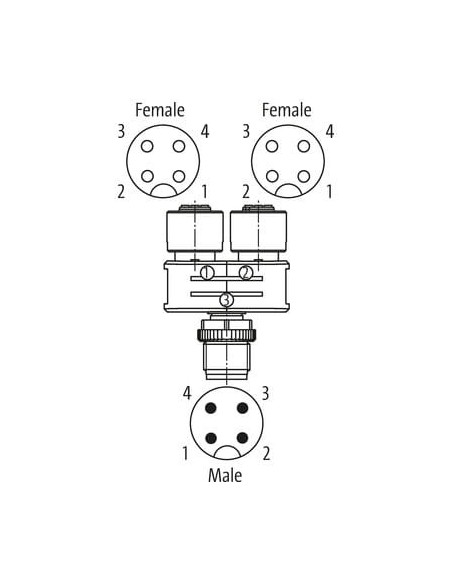

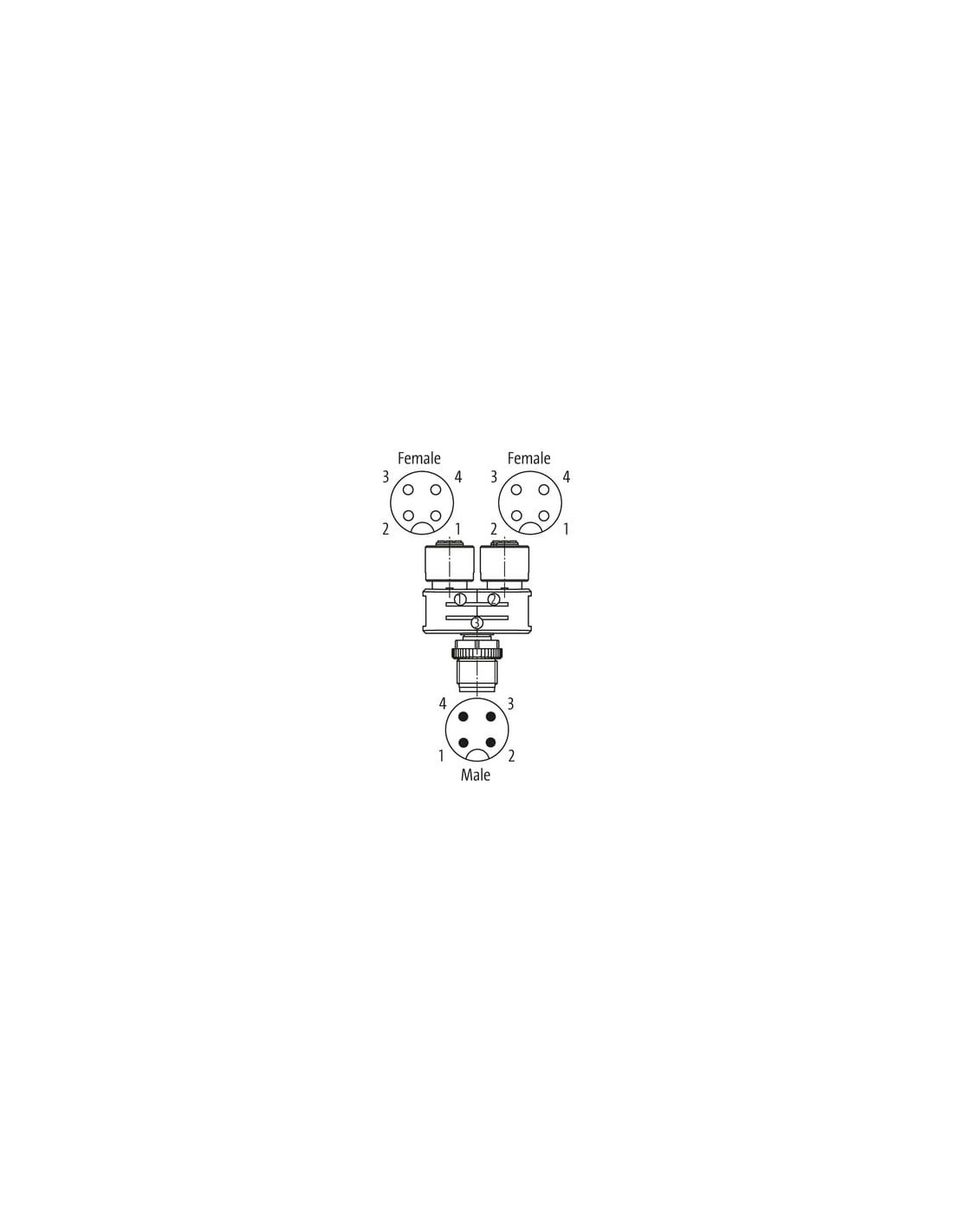

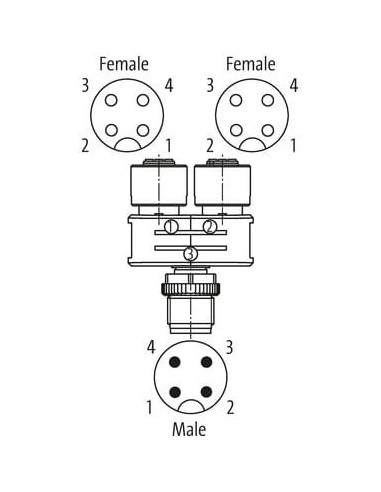

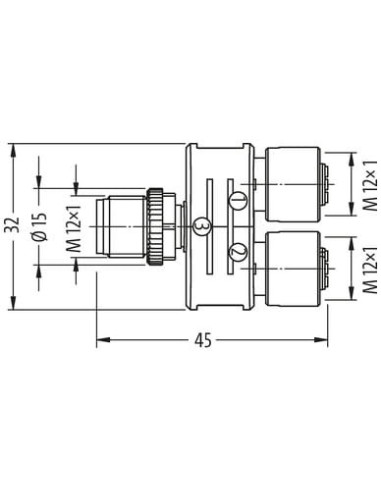

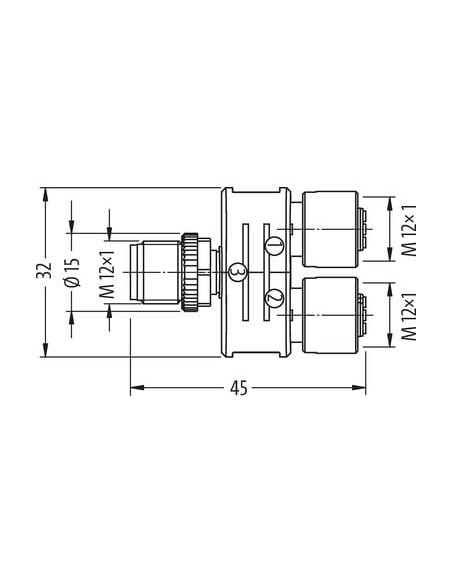

Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M12, 4-piny

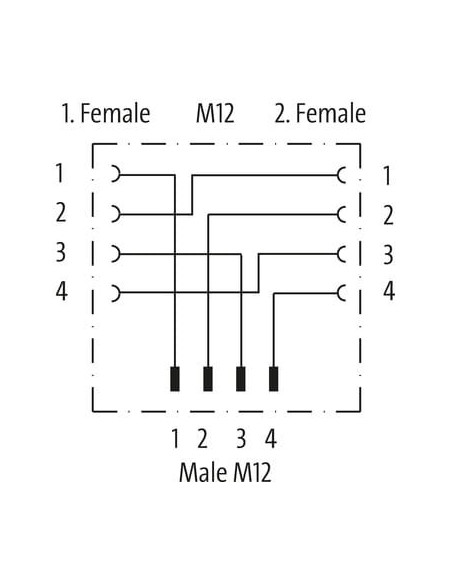

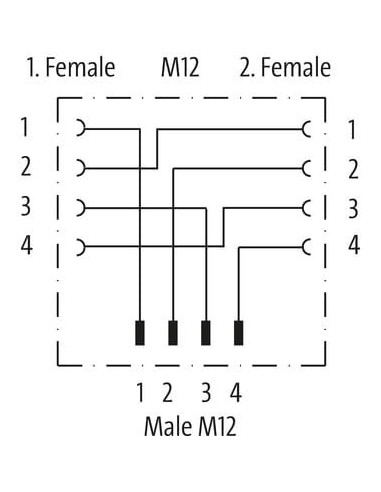

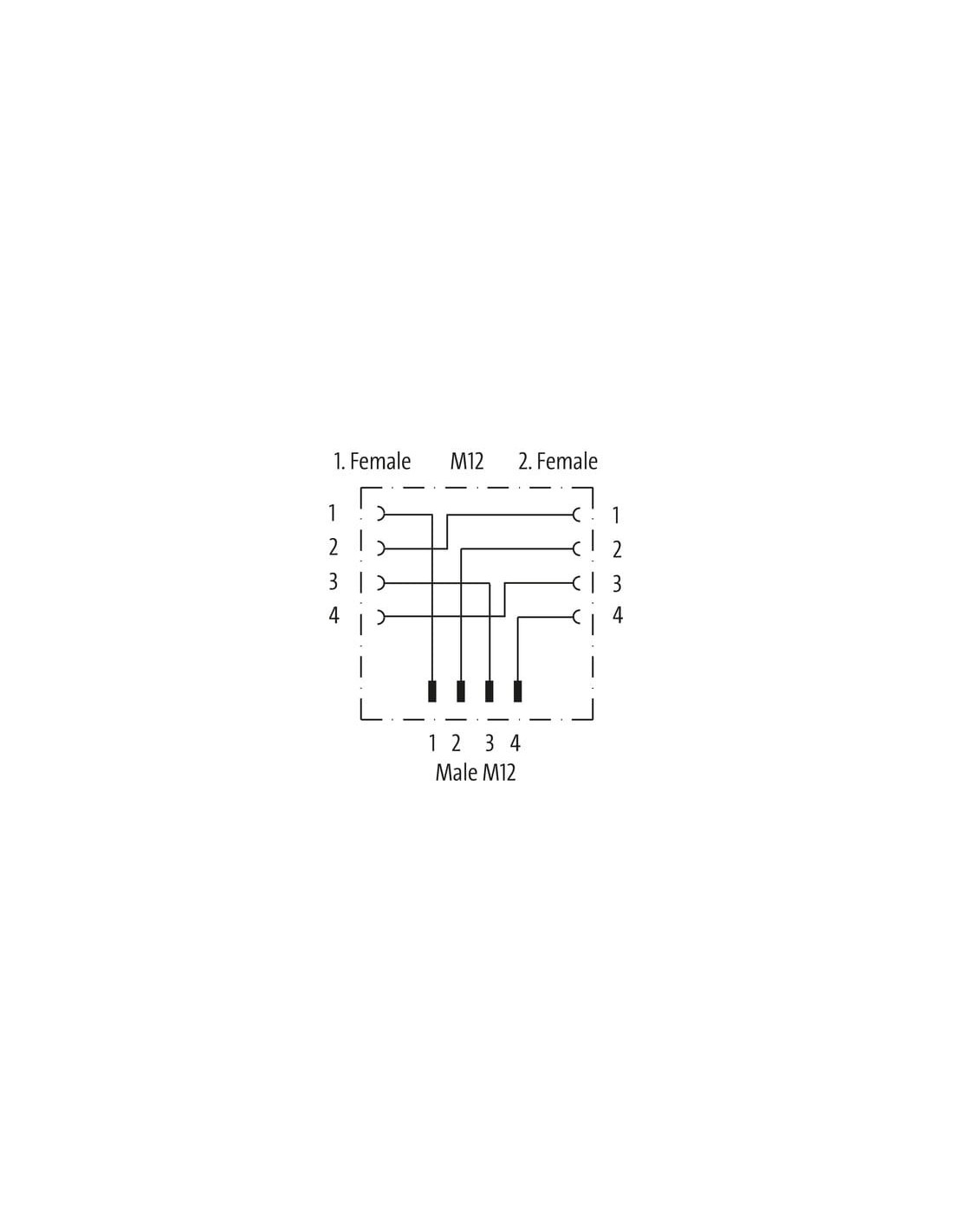

Połączenie szeregowe
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

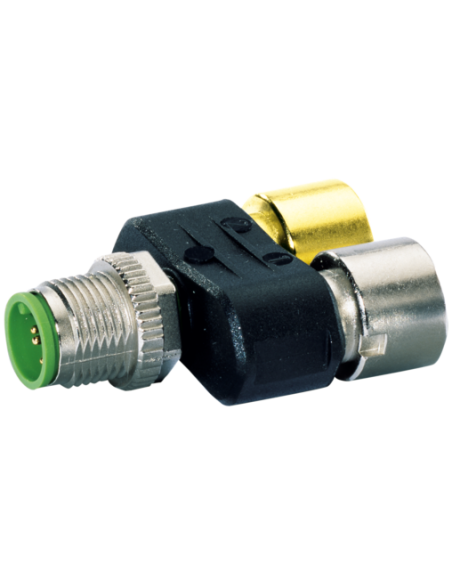

Trójnik M12 SlimLine męski – 2xM12 żeńskie, 4-polowy – zastosowanie w automatyce i przemyśle
Trójnik SlimLine M12 męski, 4-polowy o kodzie 7000-41165-0000000 to wysokiej jakości komponent przeznaczony do łączenia i rozdzielania sygnałów oraz zasilania w instalacjach automatyki przemysłowej. Dzięki swoim kompaktowym wymiarom oraz solidnej konstrukcji oferuje niezawodne połączenie w wymagających warunkach środowiskowych.
Kluczowe cechy i zalety złącza trójnikowego M12
- Kompaktowy trójnik SlimLine umożliwia szybkie i łatwe łączenie przewodów w topologii gwiazdy lub szeregowo.
- Stabilne połączenie dzięki gwintom M12 x 1 oraz zabezpieczeniu przeciwwstrząsowemu.
- Stopień ochrony IP67 gwarantuje szczelność oraz odporność na kurz i wilgoć, co pozwala na jego zastosowanie w trudnych warunkach przemysłowych.
- Uniwersalność zastosowań – zgodność ze standardem DIN EN 61076-2-101 (M12).
- Wytrzymałość mechaniczna – możliwość wielokrotnego podłączania i rozłączania.
Typowe zastosowania trójnika M12 4-pinowego
Złącze trójnikowe M12 jest powszechnie stosowane w:
- Systemach automatyki przemysłowej do łączenia czujników, siłowników czy modułów I/O.
- Liniach produkcyjnych do rozgałęziania sygnałów sterujących oraz zasilania urządzeń.
- Instalacjach maszynowych – w środowiskach o wysokim poziomie zapylenia i wilgoci, gdzie niezawodność połączeń jest kluczowa.
- Infrastrukturze technicznej – w szafach sterowniczych, systemach transportu wewnętrznego, automatycznych magazynach i zakładach produkcyjnych.
Konstrukcja i wygoda montażu – trójnik SlimLine M12
Konstrukcja SlimLine umożliwia prosty i szybki montaż w ograniczonej przestrzeni. Złącze wyposażone jest w jeden prosty wtyk M12 męski (4-polowy) oraz dwa proste gniazda M12 żeńskie (4-polowe) o kodowaniu typu A, co zapewnia uniwersalność i ułatwia integrację z istniejącą instalacją.
Bezpieczeństwo użytkowania podnosi dodatkowa informacja o możliwości przykręcenia i zamocowania wtyków, a odpowiednie momenty dokręcania (0,6 Nm) chronią przed przypadkowym rozłączeniem i zapewniają trwałe połączenie elektryczne.
Trwałość i odporność trójnika M12
Dzięki wysokiej klasie ochrony IP67 trójnik może być stosowany zarówno wewnątrz, jak i na zewnątrz budynków, jest odporny na pył oraz krótkotrwałe zanurzenie w wodzie. Złącze wyróżnia się dużą odpornością na wstrząsy oraz wibracje, co jest niezwykle istotne w aplikacjach przemysłowych.
Warunki pracy i bezpieczeństwo
- Zakres temperatur pracy od -25°C do +85°C.
- Maksymalne napięcie robocze: 60 V AC/DC.
- Maksymalny prąd na styk: 4 A.
- Odporność na przepięcia do 1,5 kV.
- Grupa materiałów izolacyjnych I (zgodnie z IEC 60664-1).
Instrukcje montażu i eksploatacji
Podczas układania i podłączania złącza należy stosować się do instrukcji dotyczących promienia gięcia przewodów oraz zabezpieczać przewody przed nadmiernym naprężeniem, np. za pomocą opasek kablowych. Właściwie zamocowane złącze zapewnia zachowanie klasy ochrony IP67 przez cały okres użytkowania.
Trójnik SlimLine M12 męski, 2xM12 żeński to wydajne i niezawodne rozwiązanie dla każdego, kto poszukuje wysokiej jakości komponentu do przemysłowych połączeń sygnałowych oraz zasilających.
Polecamy także inne produkty z kategorii: Trójniki »
