Trójnik (Nano)
Męski prosty – gniazda proste
M8 – M8, 4-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

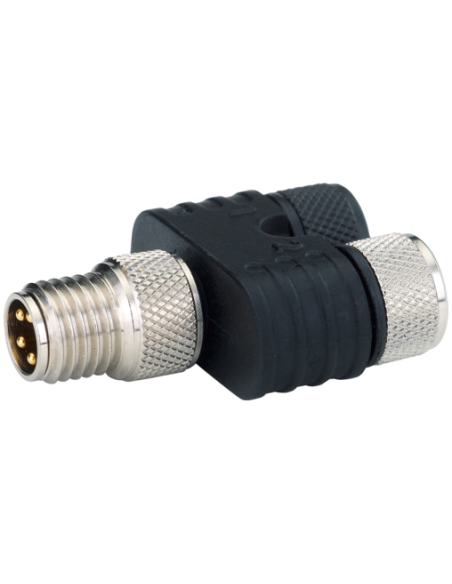

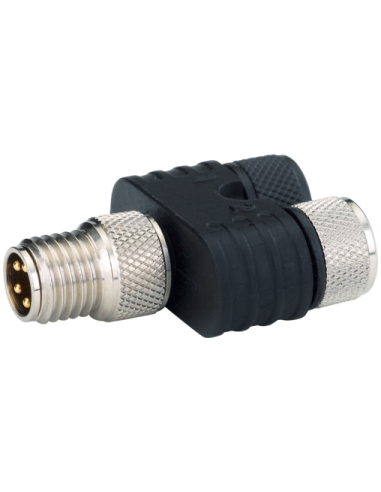

Trójnik M8 Nano męski 4-polowy – rozdzielacz sygnałów i zasilania
Trójnik Nano M8 męski, 4-polowy (kod produktu: 7000-88602-0000000) to kompaktowy rozdzielacz sygnałów przeznaczony do przemysłowych instalacji automatyki, robotyki oraz urządzeń pomiarowych. Umożliwia łatwe rozgałęzienie przewodów sygnałowych i zasilających z jednego złącza M8 męskiego na dwa gniazda M8 żeńskie 3-polowe.
Zalety i cechy trójnika M8 Nano
- Niewielkie wymiary – idealny do zastosowań w ograniczonych przestrzeniach.
- Solidna konstrukcja – korpus wykonany z wysokiej jakości tworzywa o podwyższonej odporności na oleje i chemikalia.
- Stopień ochrony IP67 – zapewnia szczelność oraz odporność na trudne warunki przemysłowe (pył, wilgoć, zachlapania).
- Łatwy montaż – standardowe gwinty montażowe M8 x 1 umożliwiają szybkie wpięcie i mechaniczne zabezpieczenie.
- Odporność na wstrząsy – przystosowany do pracy w dynamicznych środowiskach.
- Elastyczność połączeń – możliwość rozdzielania sygnału z jednego urządzenia na dwa oddzielne odbiorniki.
Typowe zastosowania trójnika M8 4-polowego
Trójniki M8 Nano wykorzystywane są w szeroko pojętej automatyce przemysłowej, szczególnie tam, gdzie wymagana jest szybka i niezawodna dystrybucja sygnałów oraz zasilania. Do typowych zastosowań należą:
- Maszyny i linie produkcyjne – rozdzielanie sygnałów do czujników i siłowników.
- Robotyka – integracja przewodów czujnikowych i wykonawczych.
- Systemy transportu i magazynowania – szybkie połączenia modułów automatyki.
- Urządzenia pomiarowe i laboratoryjne – rozgałęzianie sygnałów w aparaturze testującej.
- Systemy bezpieczeństwa – niezawodne łączenie elementów detekcyjnych.

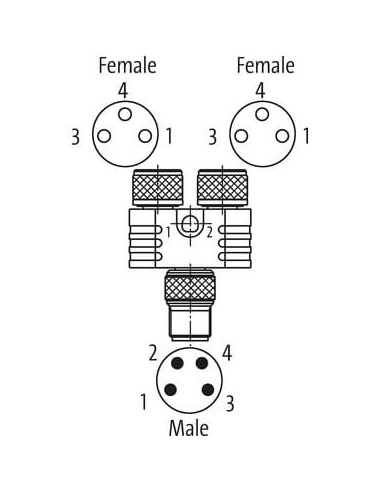

Budowa i schemat połączeń trójnika M8 Nano

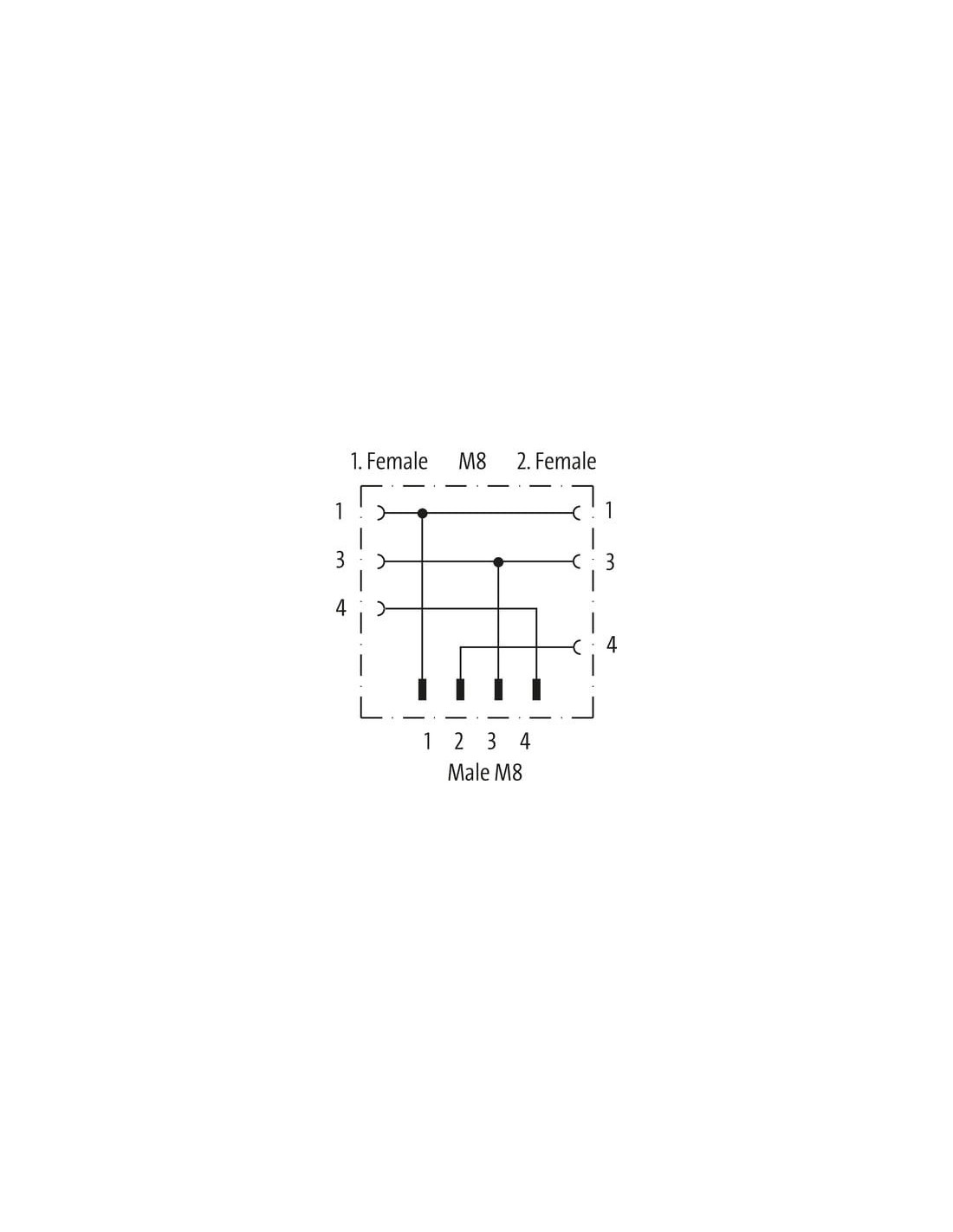

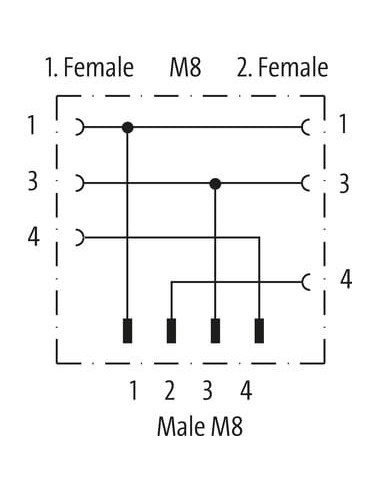

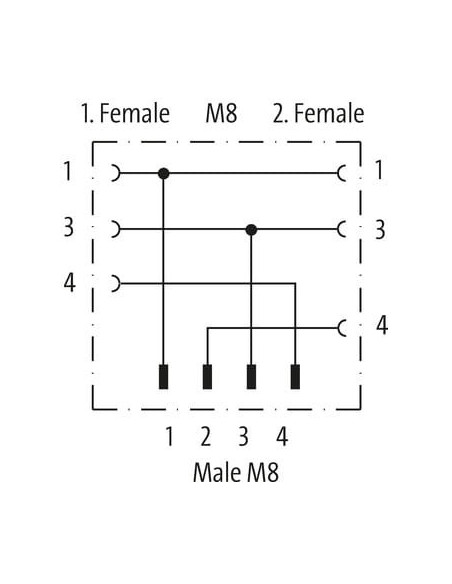

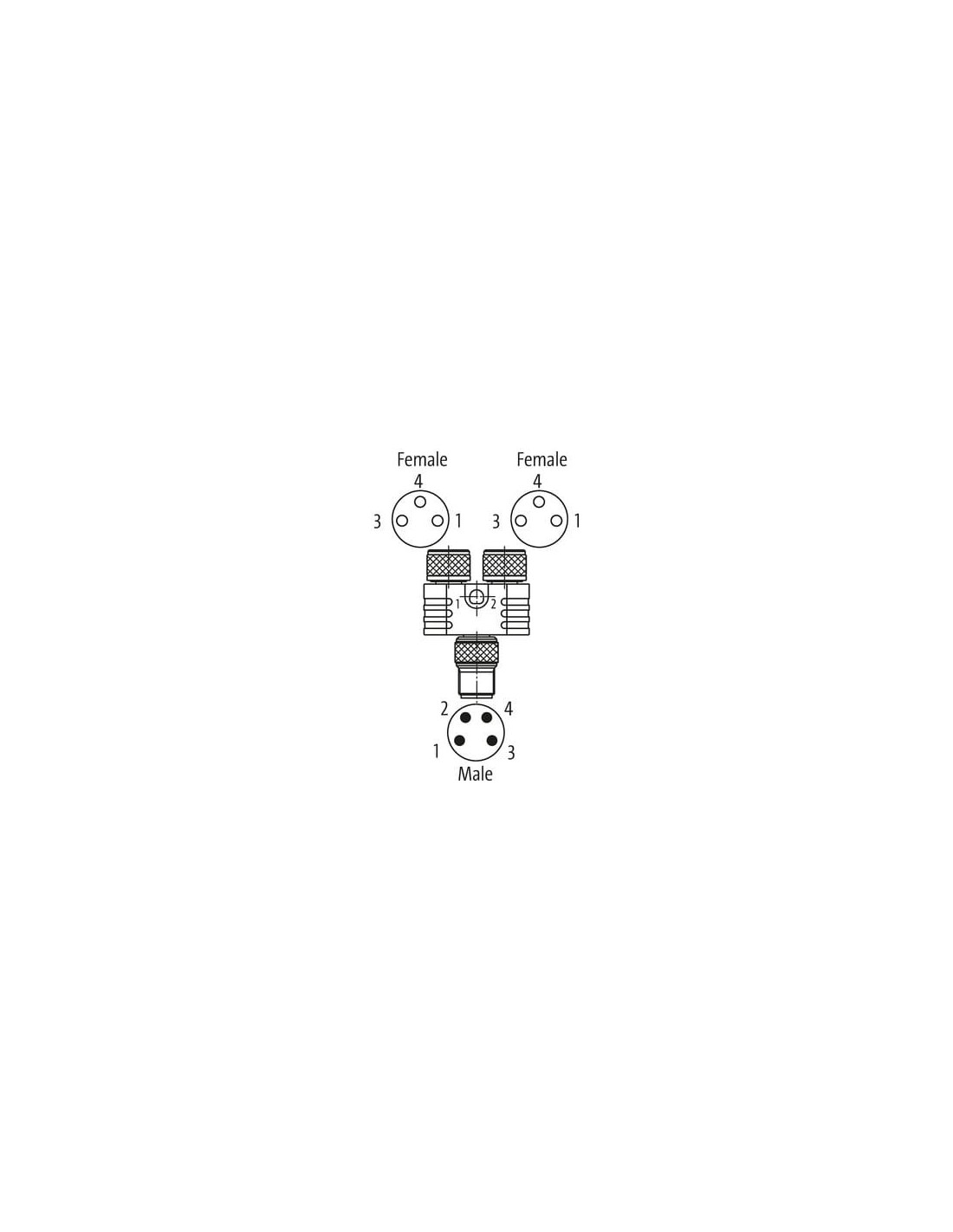

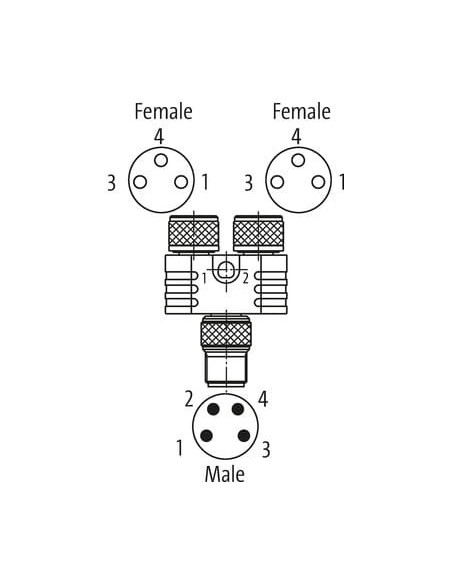

Trójnik posiada jedno złącze M8 męskie, 4-polowe oraz dwa gniazda żeńskie M8, 3-polowe. Funkcja rozdzielcza (NO – Normalnie Otwarty) pozwala na efektywne rozdzielanie obwodów elektrycznych zgodnie z załączonym schematem połączeń.

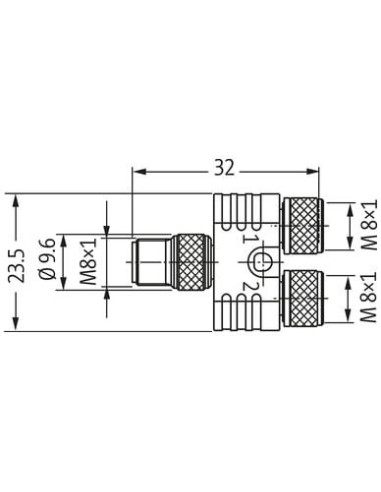

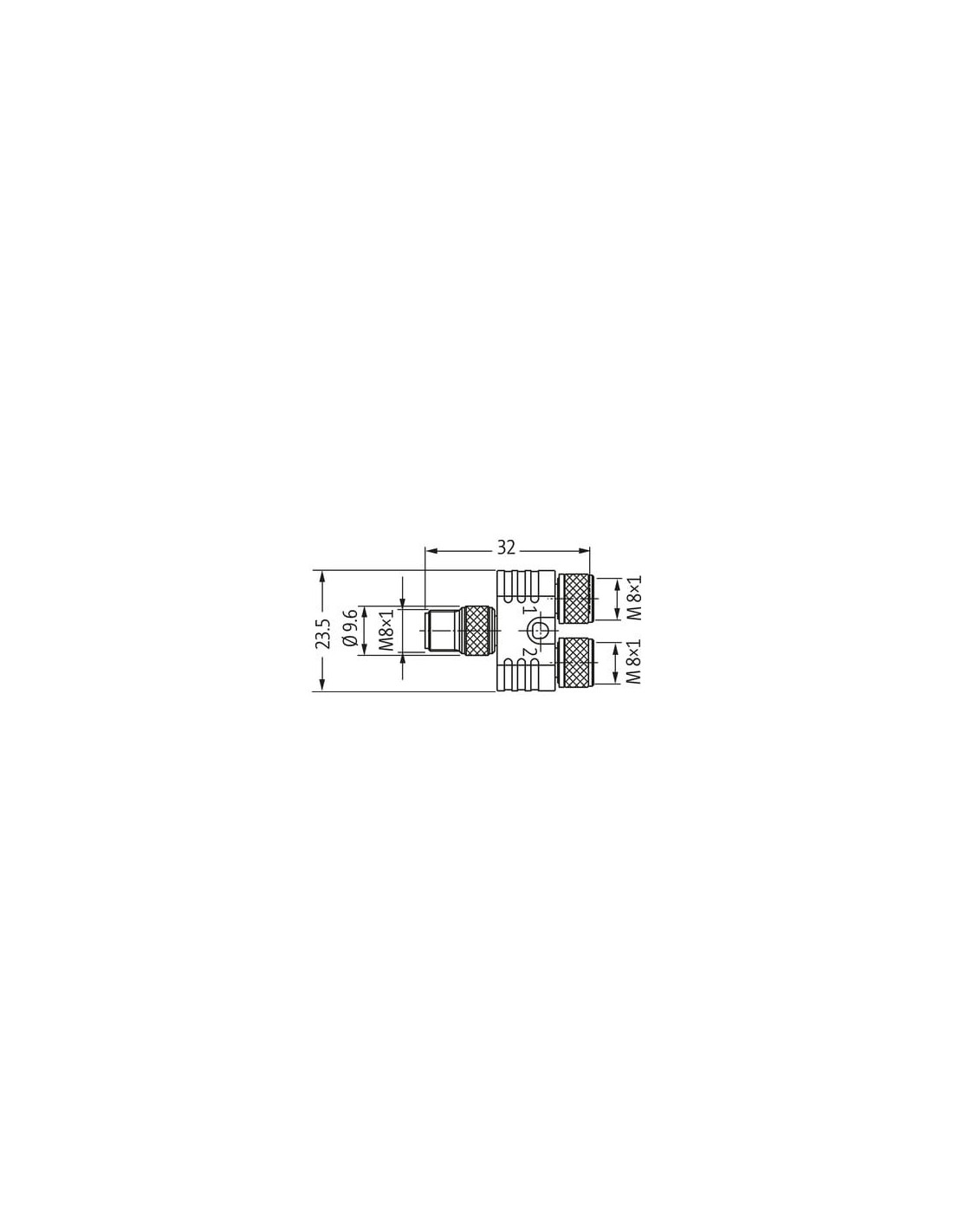

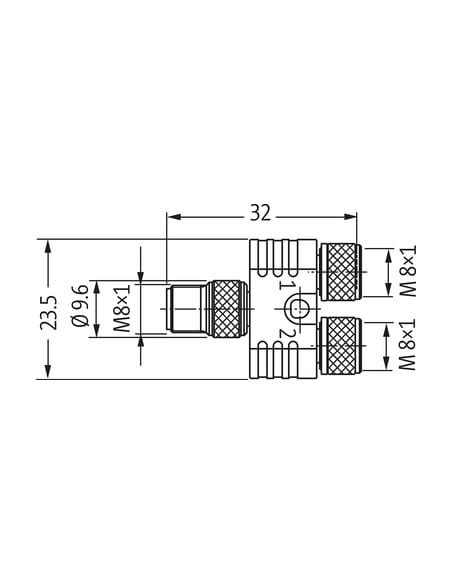

Wymiary zewnętrzne to długość całkowita 32 mm, wysokość 23,5 mm, średnica 9,6 mm. Trwałe złącza śrubowe zapewniają pewność i stabilność montażu, nawet w środowisku narażonym na wibracje i drgania.
Dodatkowe informacje praktyczne
Obsługuje maksymalne napięcie pracy do 32 V AC/DC oraz prąd do 2 A na styk. Temperatura pracy w szerokim zakresie od -30°C do +80°C pozwala na użycie w różnych aplikacjach przemysłowych, również na zewnątrz lub w chłodniach. Zastosowanie elastycznych przewodów i odpowiednich promieni gięcia jest kluczowe dla utrzymania pełnej szczelności IP67.
Trójnik M8 Nano sprawdzi się wszędzie tam, gdzie wymagane jest szybkie i niezawodne rozdzielanie sygnałów lub zasilania w sieciach przemysłowych, maszynach i instalacjach automatyki.
