Trójnik
Męski prosty – gniazda proste
M12 – M12, 5-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

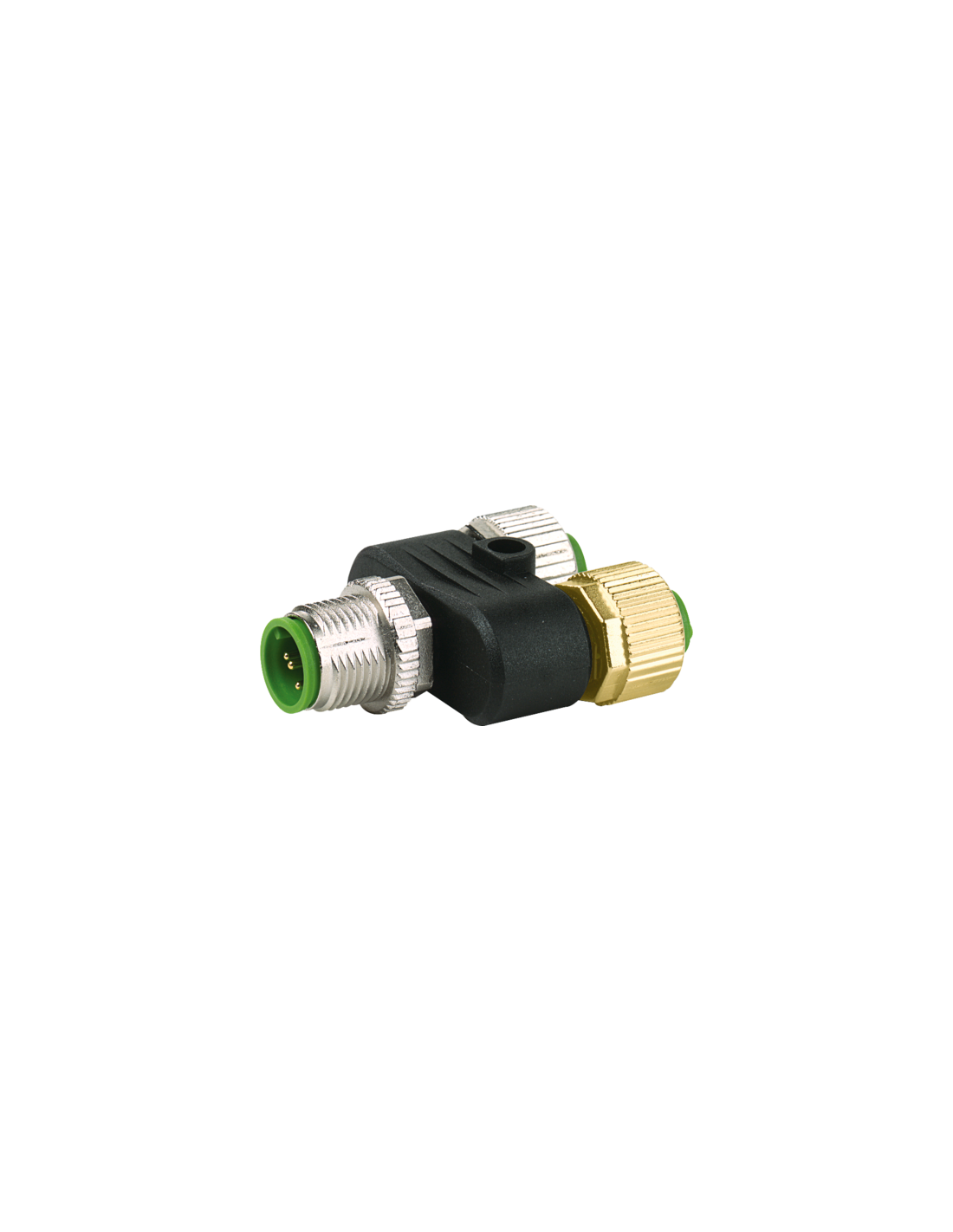

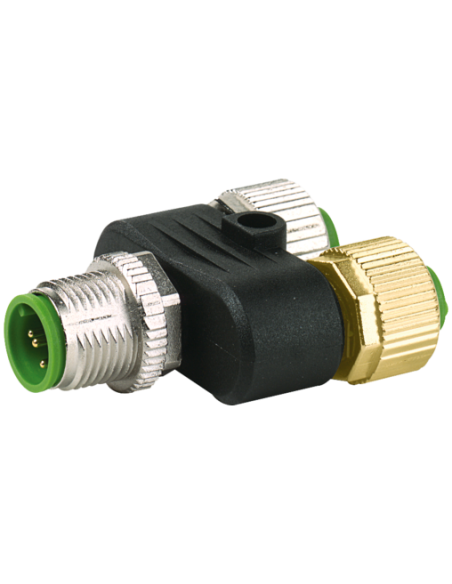

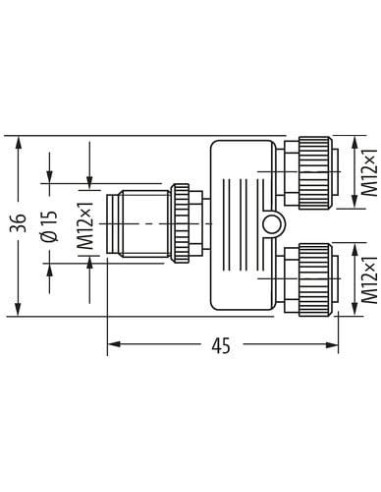

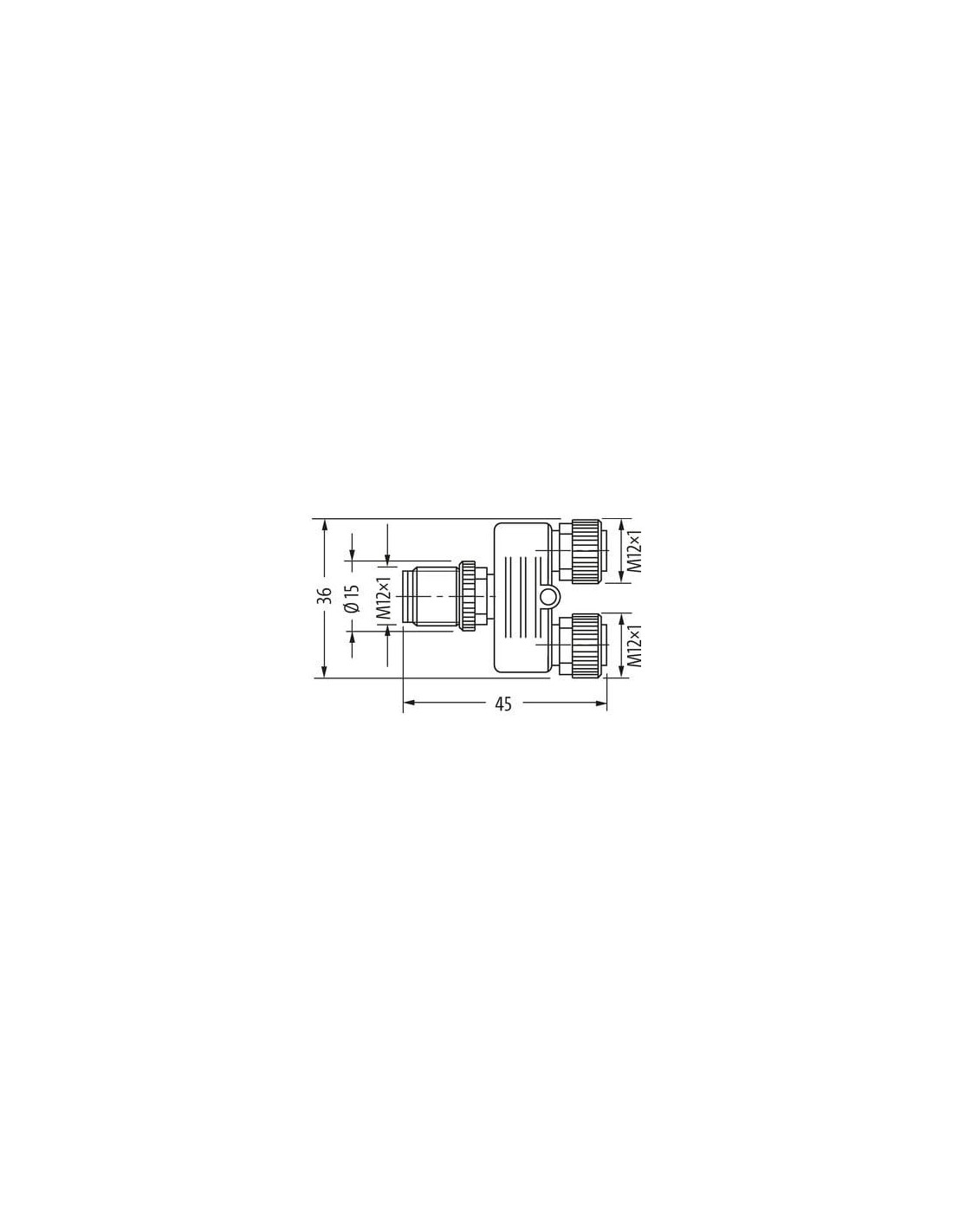

Trójnik M12 męski 5-polowy – 2xM12 żeński 5-polowy 7000-41181-0000000
Trójnik M12 umożliwia wygodne rozdzielanie sygnałów i zasilania w instalacjach automatyki przemysłowej. To praktyczne rozwiązanie do łączności i zasilania urządzeń w miejscach wymagających prostych, lecz niezawodnych rozgałęzień przewodów w standardzie M12.
Zastosowanie trójnika M12 – możliwości i typowe aplikacje
Złącze trójnikowe M12 znajduje szerokie zastosowanie w automatyce przemysłowej, aplikacjach maszyn oraz urządzeń, w systemach czujników, siłowników czy rozdzielnicach sygnałowych. Jest optymalne do rozbudowy sieci czujników i elementów wykonawczych, pozwalając na szybki i wygodny montaż. Umożliwia integrację kilku urządzeń, skracając czas okablowania i redukując liczbę wymaganych przewodów w instalacji.
- Automatyzacja produkcji
- Maszyny przemysłowe
- Systemy sterowania i monitoringu
- Instalacje czujników i siłowników
- Rozdzielnie sygnałów
Budowa i zalety konstrukcji
Trójnik wykonano z wytrzymałego tworzywa sztucznego oraz komponentów metalowych, takich jak niklowana powłoka i odlew cynkowy. Dzięki temu charakteryzuje się dobrą odpornością chemiczną oraz zwiększoną odpornością na oleje, co pozwala na stosowanie w wymagających środowiskach przemysłowych.
- Standard złącza M12 x 1
- 5-pinowa konfiguracja na każdym złączonym torze
- Stopień ochrony IP67: odporność na pył i wilgoć
- Prosty montaż – przykręcany i pluggable
- Solidne zabezpieczenie przeciwwstrząsowe
- Przeznaczony do pracy w szerokim zakresie temperatur od -25°C do 85°C

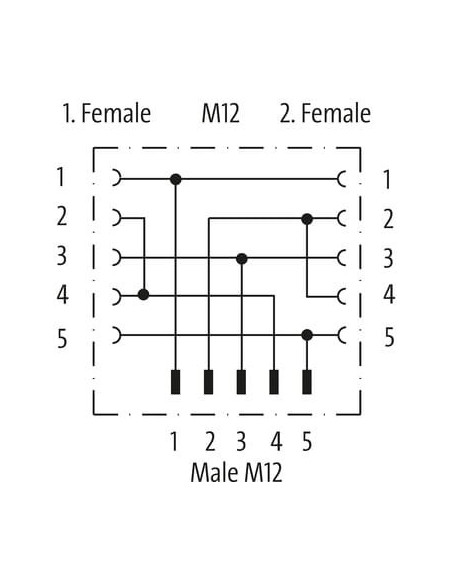

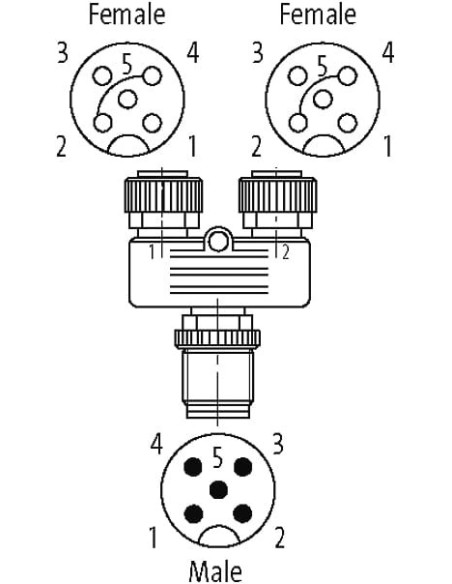

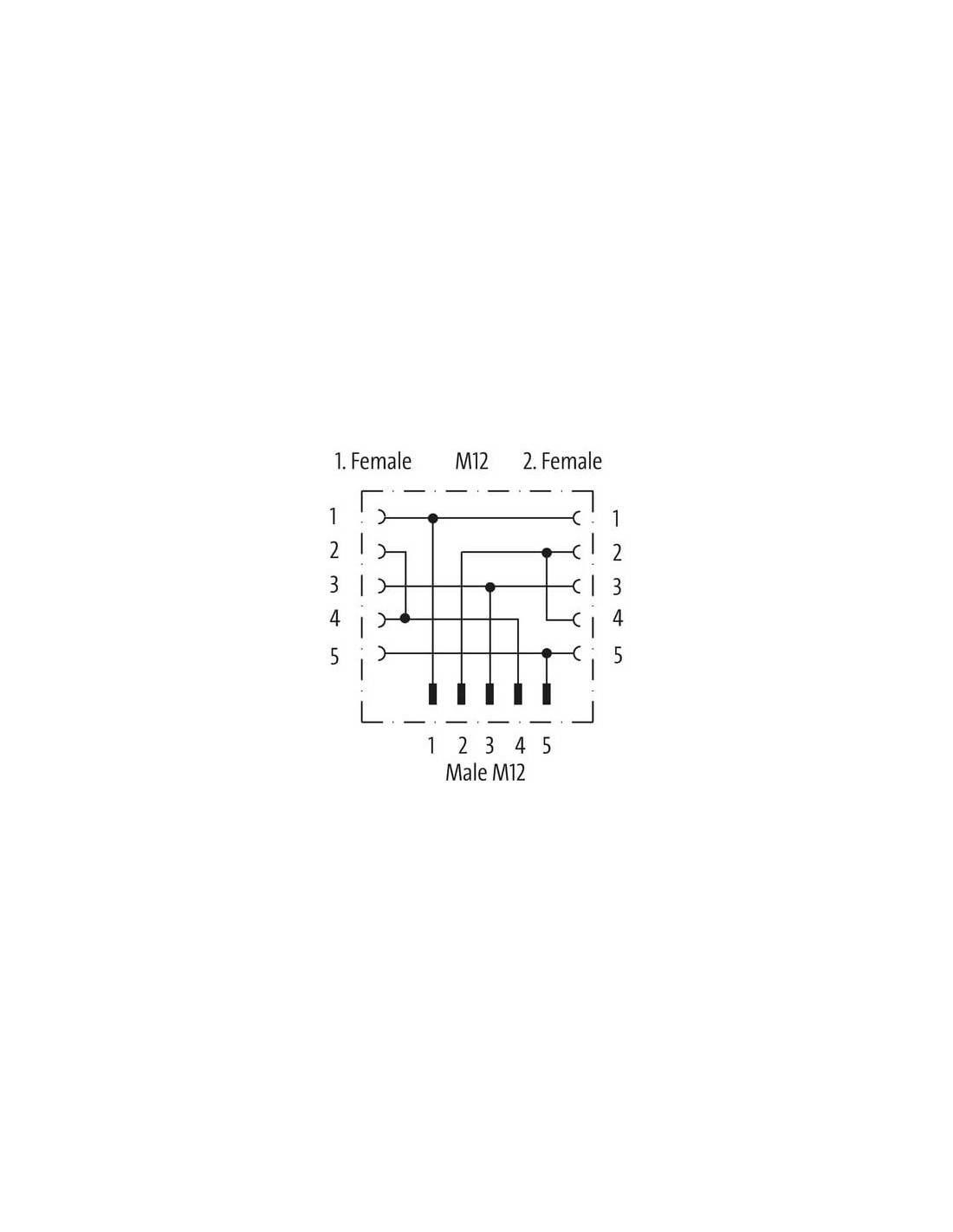

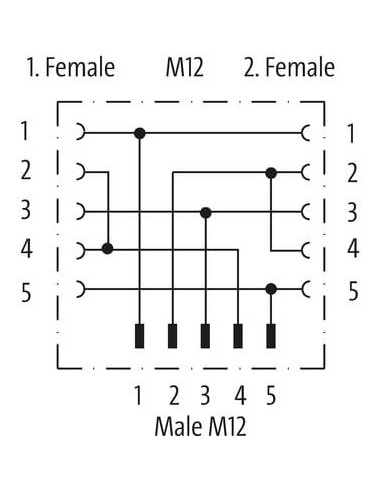

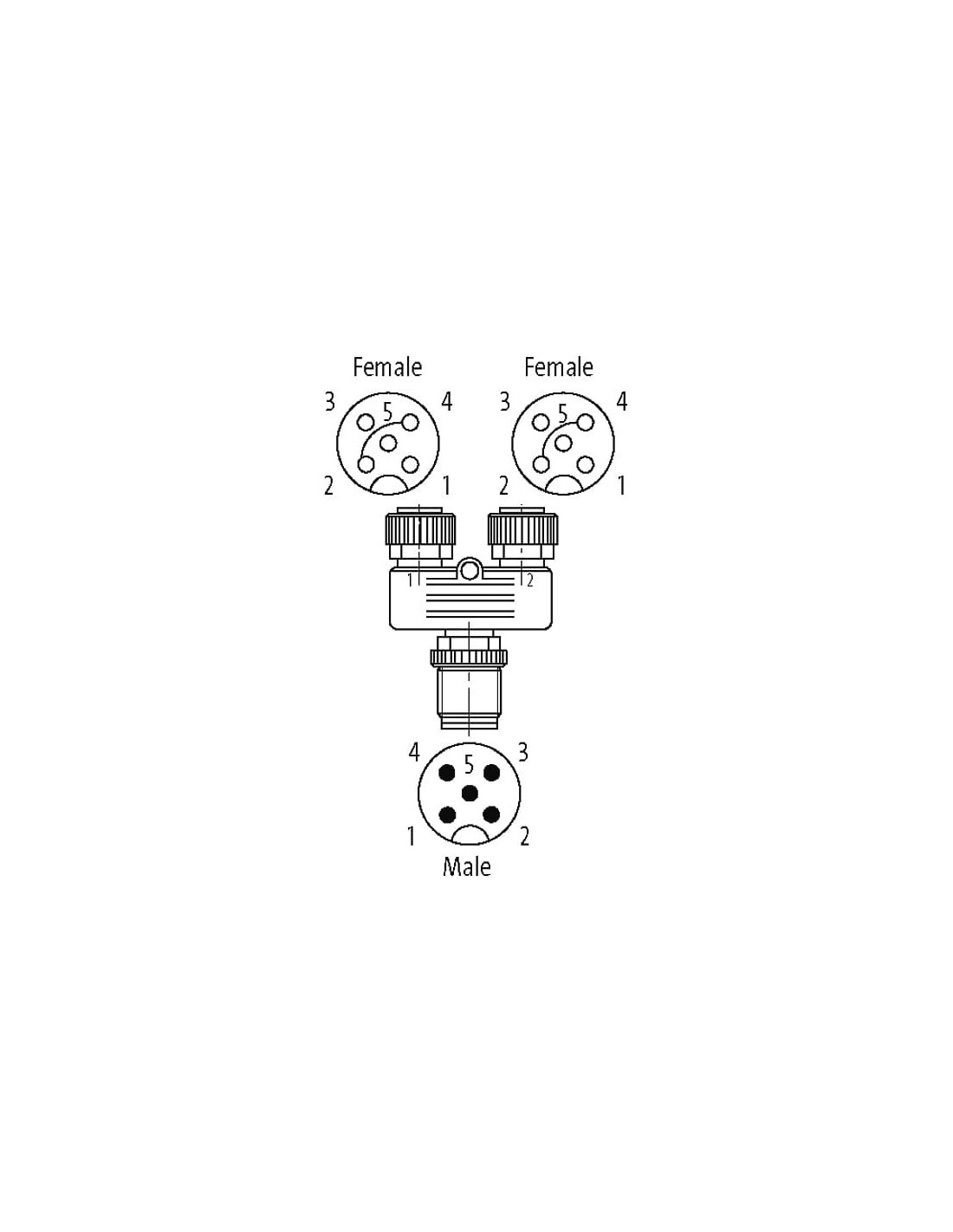

Schemat połączeń i rozmieszczenie pinów

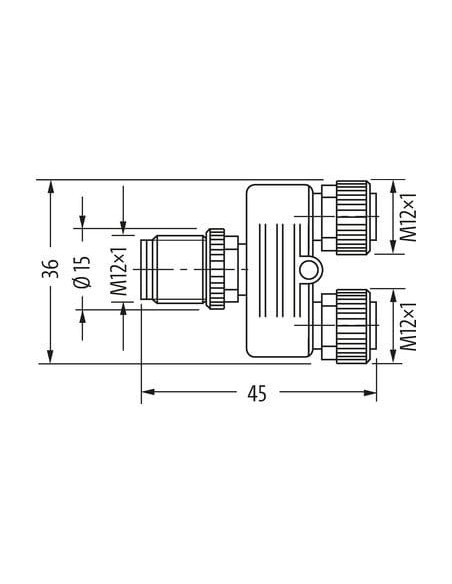

Konstrukcja trójnika umożliwia bezpośrednie i niezawodne połączenie dwóch gniazd żeńskich z jednym wtykiem męskim M12, zgodnie ze standardowym układem pinów 5-polowych (schemat połączeń dostępny na ilustracji technicznej). Taka konfiguracja gwarantuje bezpieczną i jednoznaczną transmisję sygnału.
Bezpieczeństwo i trwałość
Złącze spełnia wymagania normy DIN EN 61076-2-101 (M12), zapewniając kompatybilność i bezpieczeństwo użytkowania w aplikacjach przemysłowych. Stopień ochrony IP67 gwarantuje niezawodność nawet w trudnych warunkach środowiskowych, pod warunkiem prawidłowego montażu (włożone i dokręcone).
Trójnik M12 męski, 5-polowy (kod: 7000-41181-0000000) to niezawodny element umożliwiający szybkie rozdzielenie sygnału lub zasilania w standardzie M12 – idealny wybór dla branży automatyki oraz przemysłu.
