AIDA conform

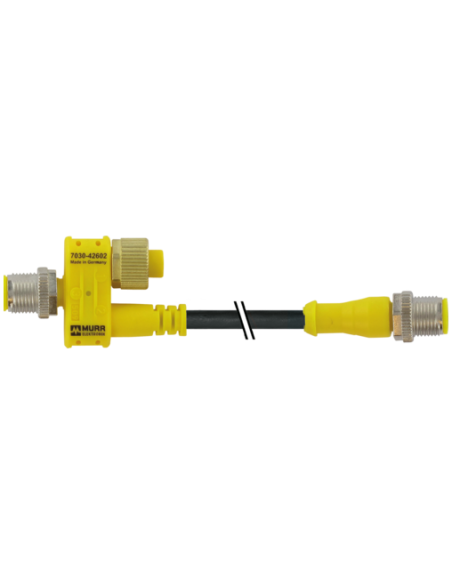

Trójnik (Slim Line)
Męski prosty – żeński/męski prosty
M12 – M12, 4-piny
Przewód przyłączeniowy 0.2 m
Funkcja rozdzielcza (NO)
dla jednostek 8-pinowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 — Rozwiązanie do Rozdzielania Sygnałów i Zasilania

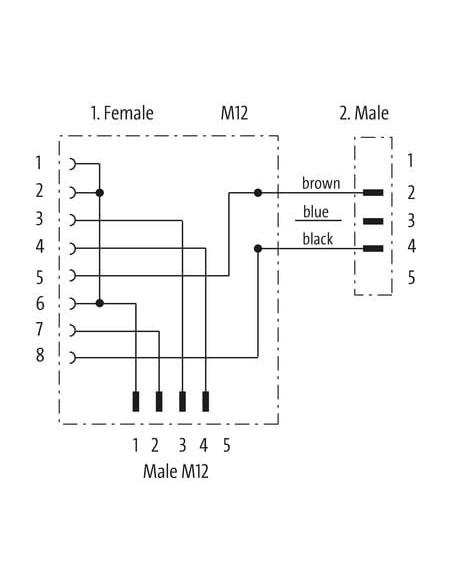

Trójnik M12 męski, 4-polowy — M12 męski, 2-polowy + M12 żeński, 8-polowy o kodzie 7030-42602-0000000 to specjalistyczny element połączeniowy, służący do łatwego oraz bezpiecznego łączenia i rozdzielania sygnałów oraz zasilania w instalacjach przemysłowych. Ten kompaktowy trójnik (Slim Line) umożliwia szybkie podłączenie różnych urządzeń automatyki, sensorów, siłowników oraz innych komponentów wymagających interfejsu M12.
Budowa i materiały — Odporność w przemyśle

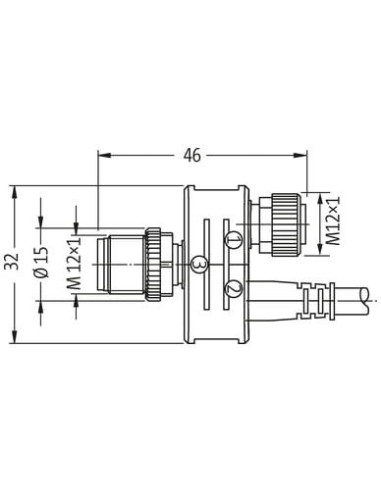

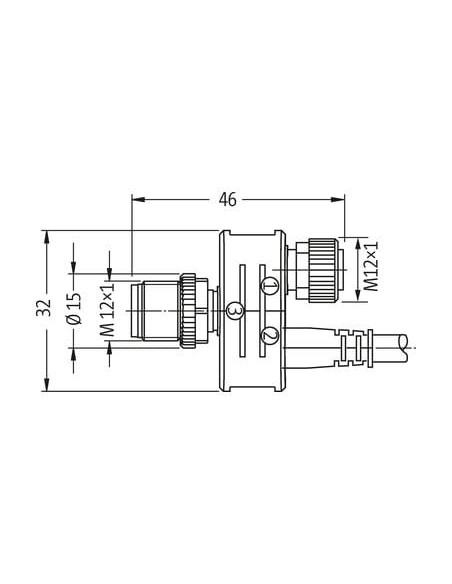

Obudowa trójnika wykonana jest z wysokiej jakości tworzywa sztucznego, wyróżniającego się odpornością chemiczną i odpornością na oleje. Zapewnia to długą żywotność, nawet w trudnych warunkach przemysłowych oraz przy ekspozycji na agresywne media. Dzięki kompaktowym wymiarom (46 mm długości, 32 mm wysokości, średnica 15 mm) możliwy jest montaż nawet w ograniczonych przestrzeniach.
Złącza M12 — Szeroka kompatybilność i możliwości połączeń

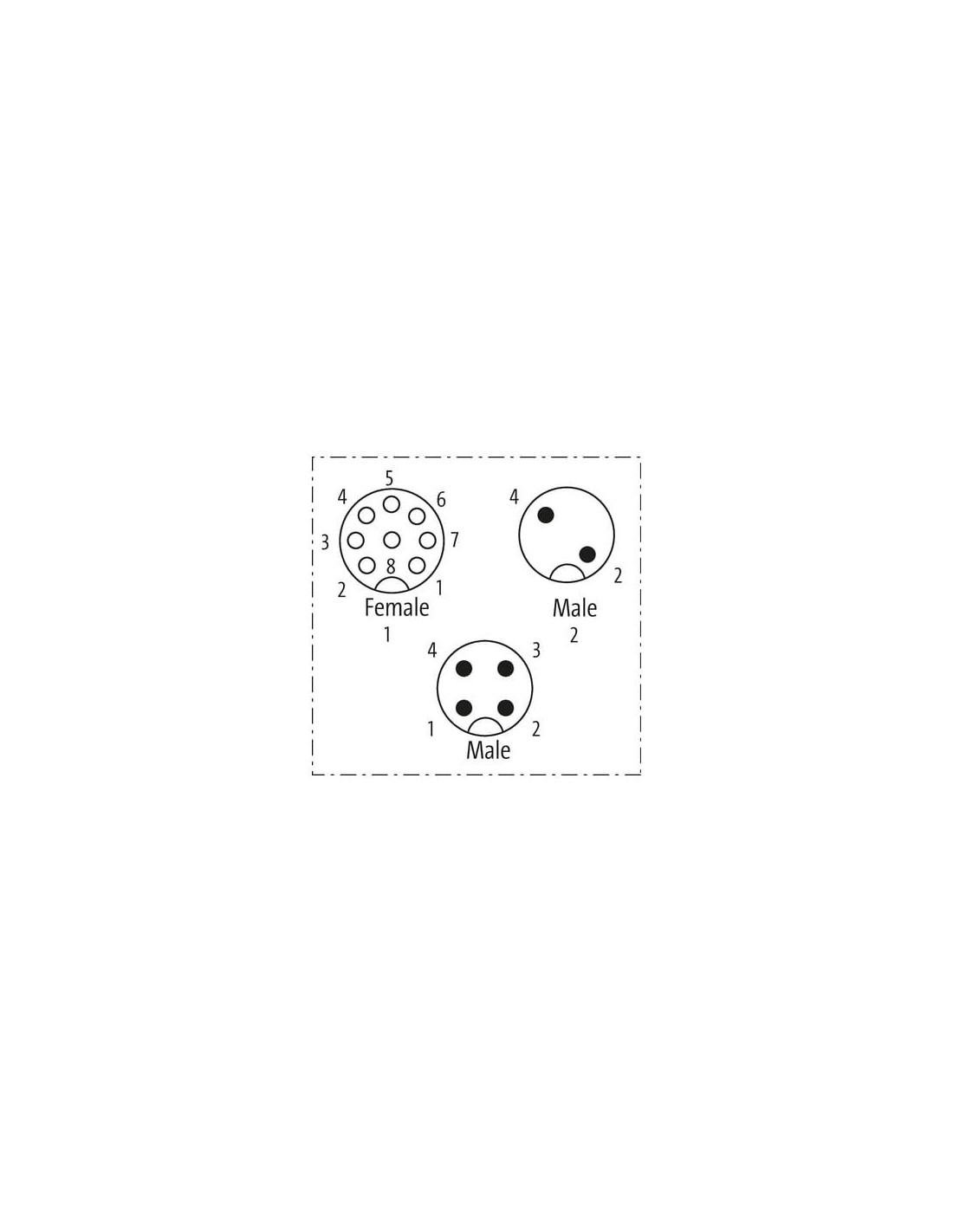

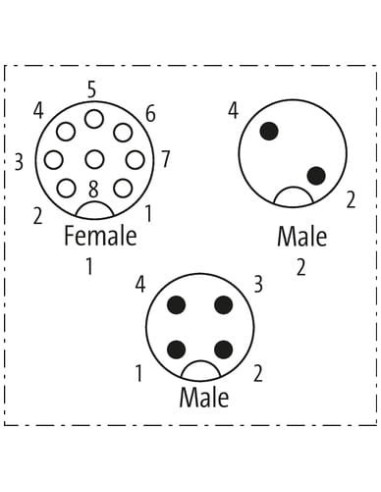

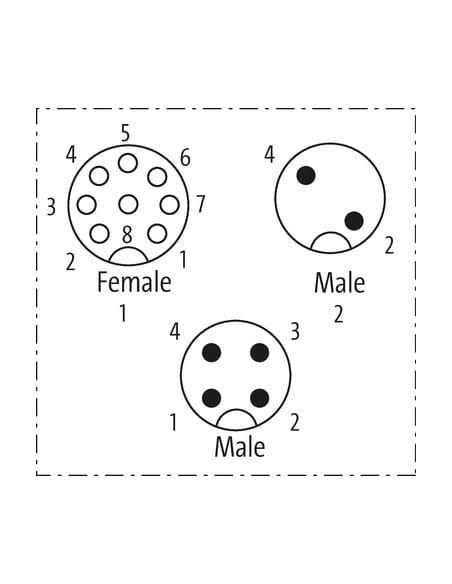

Trójnik oferuje następujące złącza M12:
- Męskie proste (4-pinowe)
- Męskie proste (2-pinowe)
- Żeńskie (8-pinowe)
Zastosowania w automatyce i przemyśle
Trójniki M12 znajdują szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach sterowania maszyn, liniach produkcyjnych oraz sieciach czujników i wyjść cyfrowych/analogowych. Doskonale sprawdzają się przy połączeniach rozdzielających oraz łączeniu linii przesyłających sygnał, sterowanie i zasilanie.
- Integracja czujników i elementów wykonawczych
- Tworzenie rozgałęzień w sieciach sygnałowych i zasilających
- Rozwiązania dla maszyn przemysłowych i linii montażowych
- Możliwość pracy w trudnych warunkach środowiskowych
Bezpieczeństwo i funkcjonalność — Kluczowe zalety
Trójnik zapewnia skuteczną ochronę połączeń przed czynnikami mechanicznymi oraz środowiskowymi. Przewód przyłączeniowy o długości 0,2 m gwarantuje swobodę montażu. Zastosowanie odpowiednich środków przeciwdziałających obciążeniom mechanicznym (np. opaski kablowe) oraz przestrzeganie minimalnych promieni gięcia pozwala utrzymać klasę szczelności IP oraz bezawaryjność działania.
Dopuszczalne napięcie robocze do 30 V (AC/DC) oraz szeroki zakres temperatur pracy od -25°C do +85°C sprawiają, że komponent może być stosowany w różnorodnych aplikacjach.
