Trójnik
F&B Pro
Męski prosty – gniazda proste
M12, 5-piny – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 14 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

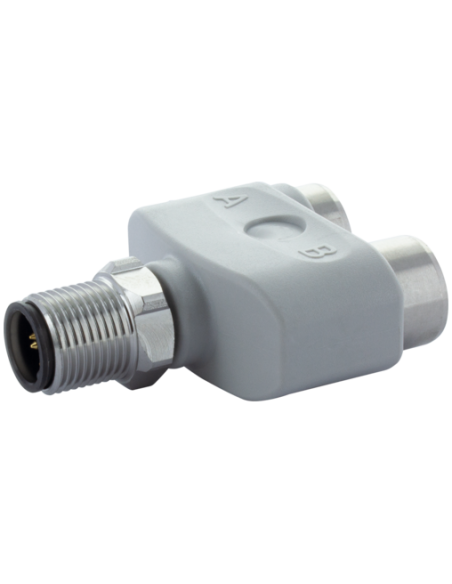

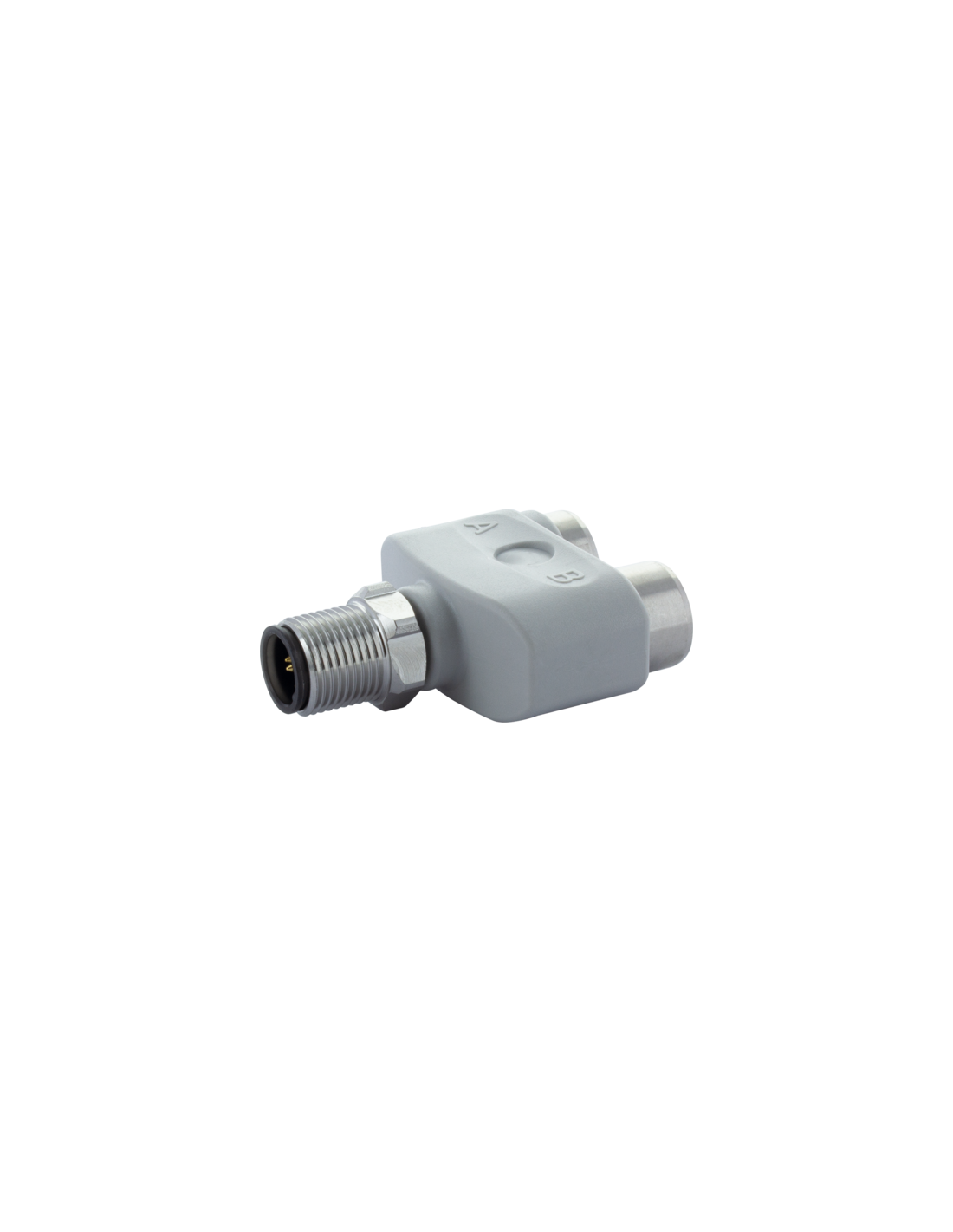

Złącze T M12 – Trójnik przemysłowy 5-polowy/2x 4-polowy F&B PRO, kod 7024-41131-0000000
Złącze T M12 to specjalistyczny adapter przeznaczony do wymagających instalacji automatyki przemysłowej, szczególnie w branży spożywczej oraz w aplikacjach o podwyższonych wymaganiach higienicznych. Produkt stanowi trójnik M12 z męskim prostym złączem 5-pinowym oraz dwiema żeńskimi końcówkami prostymi 4-pinowymi, co zapewnia elastyczność i niezawodność w różnorodnych zastosowaniach przemysłowych.
Wytrzymałość, odporność i bezpieczeństwo połączeń przemysłowych
Obudowa złącza wykonana jest z wysokiej jakości tworzywa sztucznego PP, cechującego się odpornością chemiczną oraz odpornością na oleje. Dodatkowo, złącze charakteryzuje się podwyższoną klasą ochrony IP65, IP67, IP68, IP69K, co zapewnia szczelność i ochronę przed pyłem oraz wodą, nawet podczas czyszczenia strumieniem pod wysokim ciśnieniem.
- Odporność na czynniki chemiczne i agresywne środowiska – doskonałe rozwiązanie do aplikacji spożywczych, maszyn pakujących i przemysłu napojowego.
- Stal szlachetna 1.4404 (V4A) użyta w elementach blokujących zwiększa odporność na korozję.
- Uszczelnienie EPDM – gwarancja długotrwałej pracy bez wycieków.
Zastosowania i możliwości wykorzystania złącza T M12
Złącze T M12 umożliwia praktyczną rozbudowę instalacji – pozwala na rozdzielenie sygnałów lub zasilania w systemach automatyki, czujnikach, panelach operatorskich oraz rozgałęzieniach maszyn. Stosowane tam, gdzie wymagane jest pewne i wytrzymałe połączenie, szczególnie w środowiskach o wysokiej wilgotności lub przy częstym myciu urządzeń.
Typowe zastosowania:
- Rozdzielanie sygnałów czujników i aktuatorów.
- Instalacje automatyki przemysłowej M12.
- Systemy maszyn pakujących i napełniających w przemyśle spożywczym.
- Aplikacje w przemyśle farmaceutycznym i chemicznym.
- Układy wymagające wielokrotnego łączenia w warunkach o podwyższonej wilgotności.
Praktyczne cechy montażowe i elektryczne

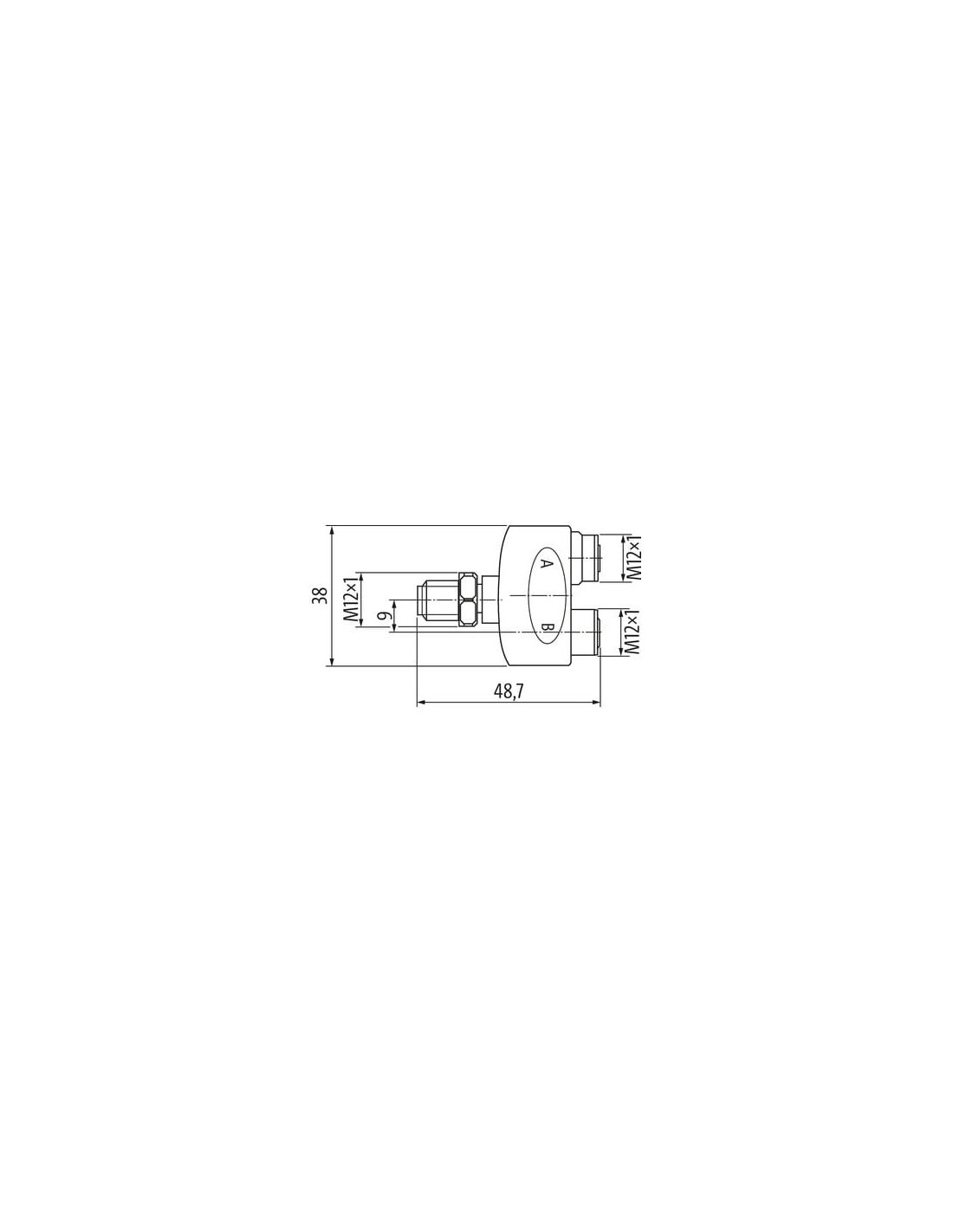

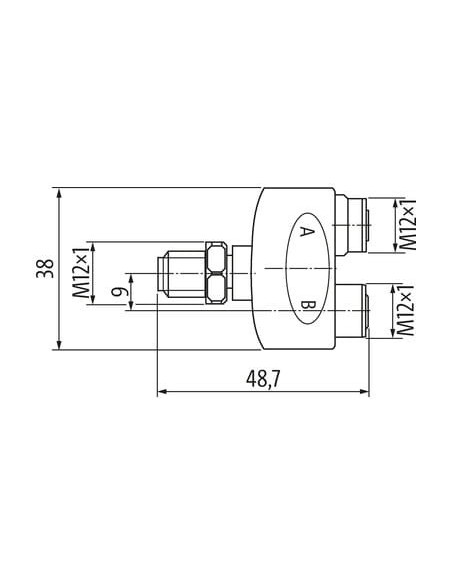

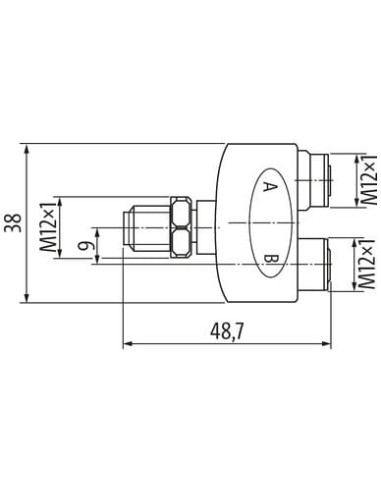

Dzięki kompaktowym wymiarom (48,7 mm długości oraz 38 mm szerokości) oraz uniwersalnemu gwintowi M12 x 1, złącze łatwo integruje się z istniejącymi systemami. Przewidziane do montażu przykręcanego i zabezpieczenia przeciwwstrząsowego. Zastosowane rozwiązania zapewniają pewne połączenia elektryczne nawet przy dużych wibracjach oraz zmiennych warunkach środowiskowych.
- Maksymalne napięcie robocze: 60V AC/DC.
- Maksymalny prąd na styk: 4A.
- Temperatura pracy: od -25°C do +100°C.

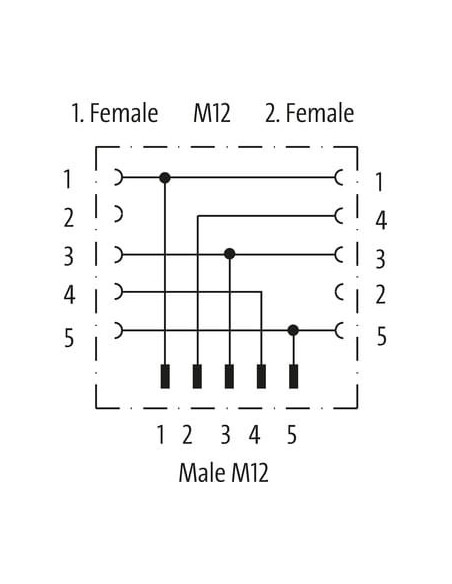

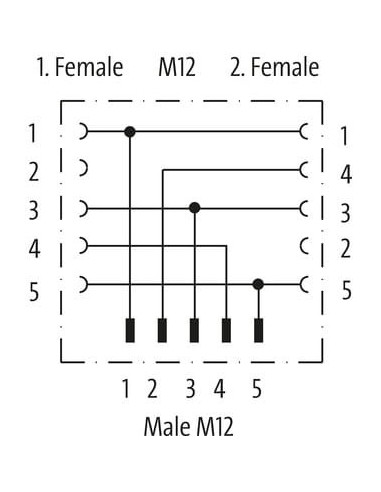

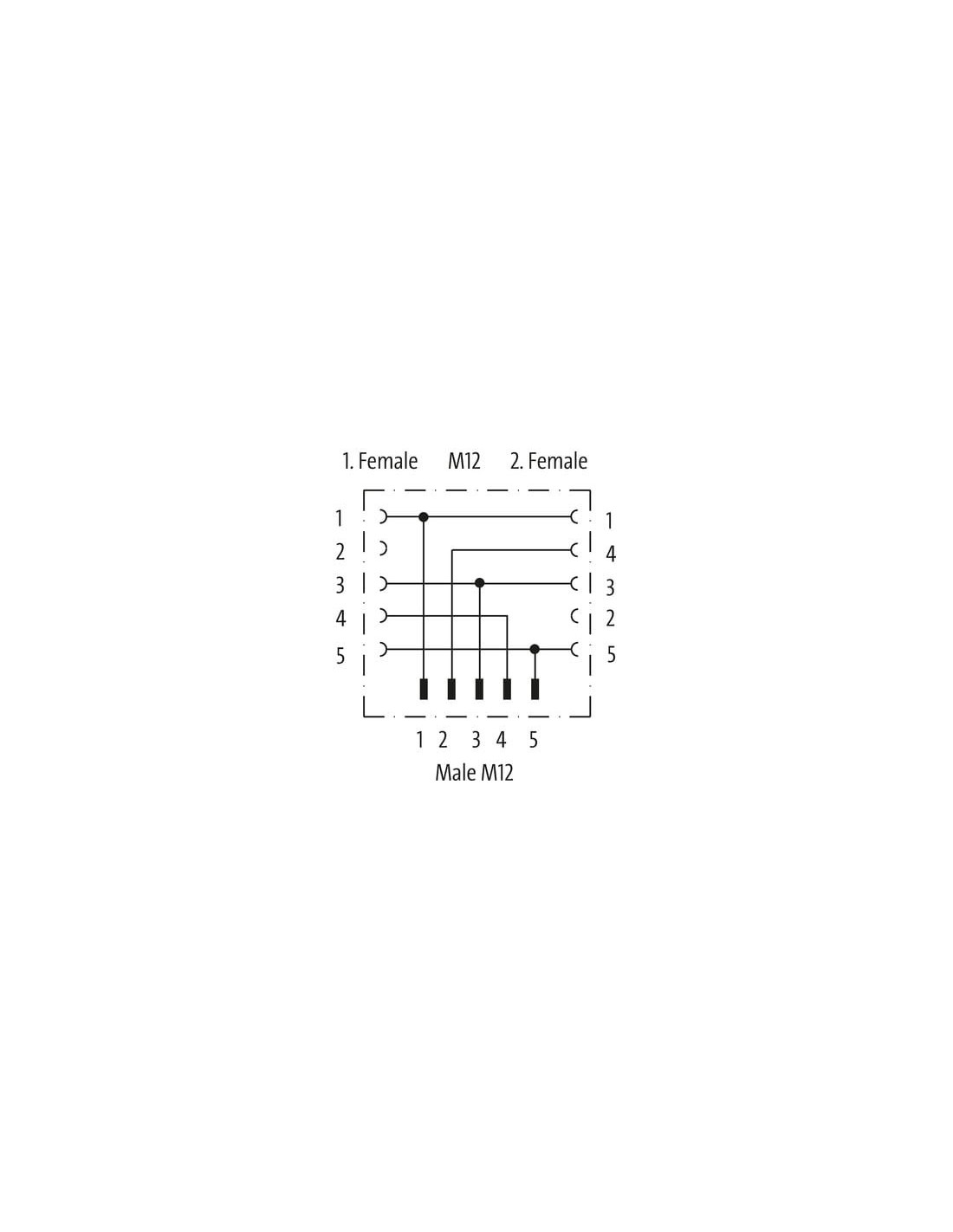

Schematy połączeń i konstrukcja

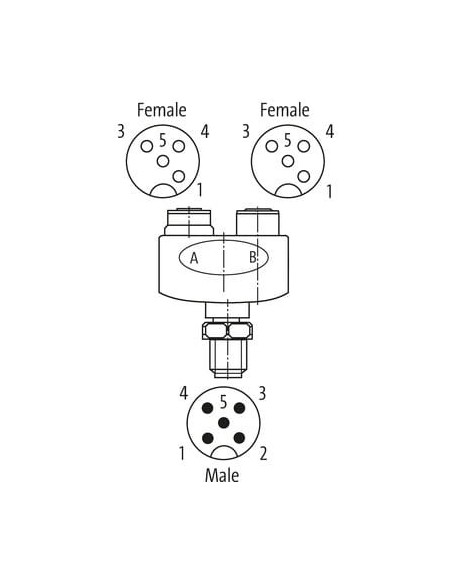

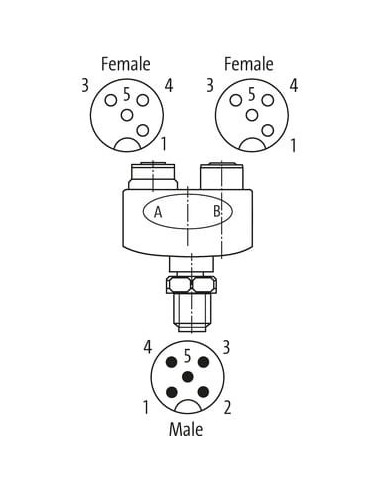

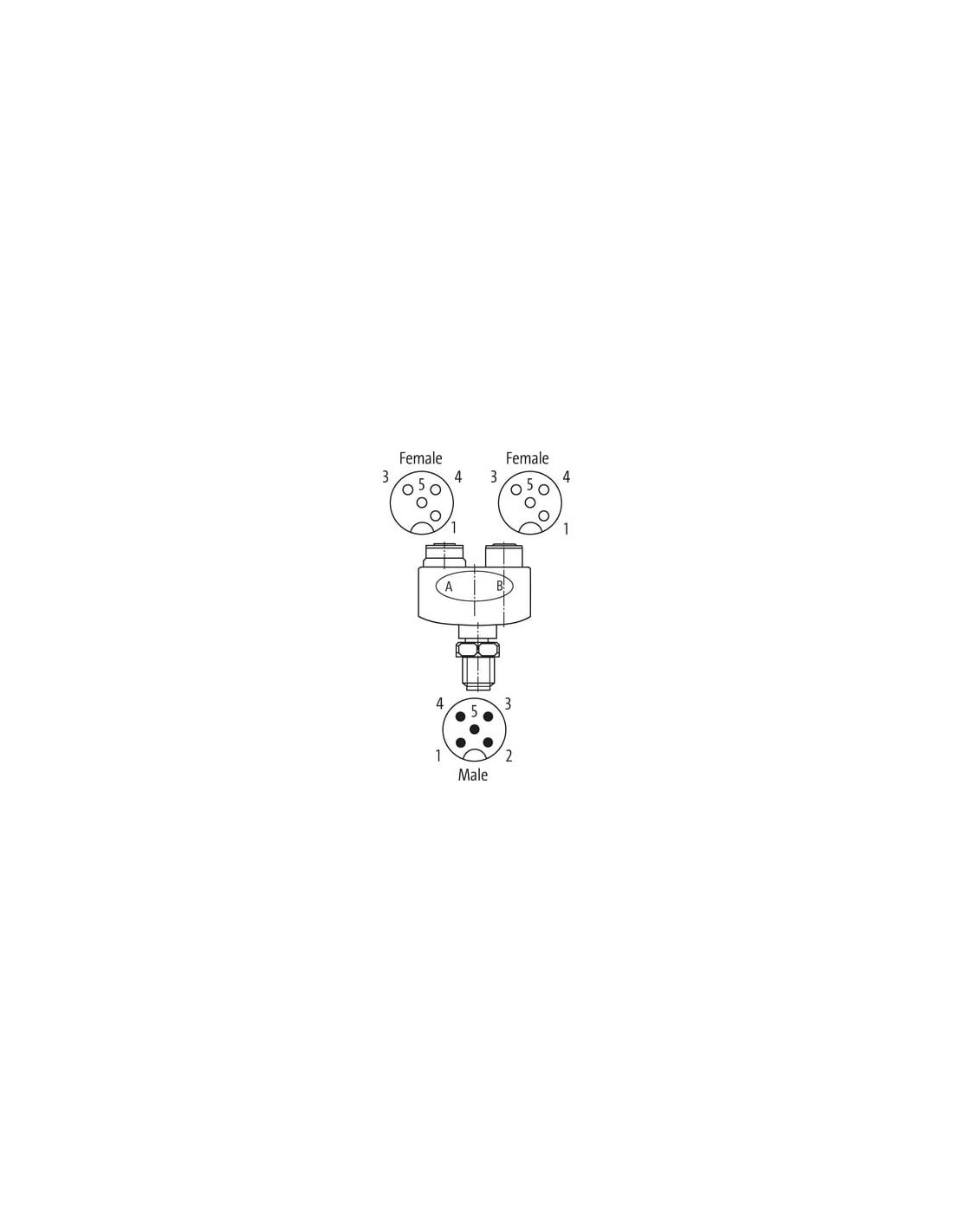

Złącze zaprojektowano zgodnie z normą DIN EN 61076-2-101 (M12). Intuicyjna konstrukcja oraz precyzyjne oznaczenia ułatwiają identyfikację styków i właściwy montaż, minimalizując ryzyko błędów instalacyjnych. Kompatybilne z szeroką gamą standardowych przewodów i komponentów M12.
Złącze T M12 F&B PRO to niezawodne rozwiązanie do wymagających środowisk automatyki przemysłowej, spełniające najwyższe standardy bezpieczeństwa i higieny, zapewniające trwałość, odporność na agresywne środki oraz łatwość integracji z istniejącymi systemami.
