Trójnik
Męski prosty – gniazda proste

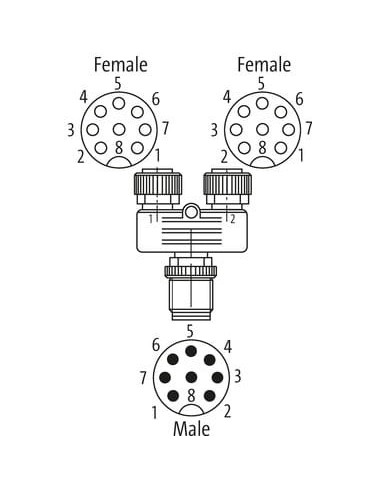

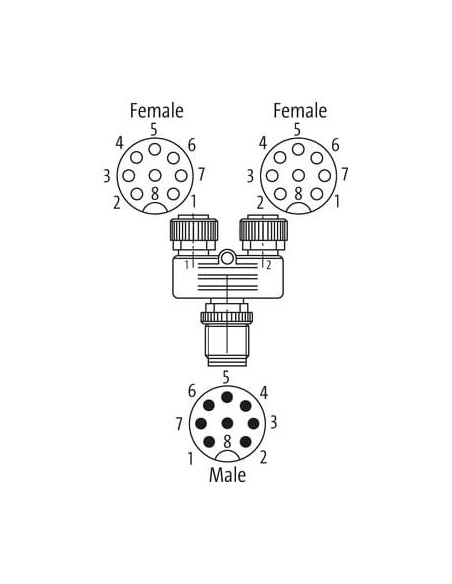

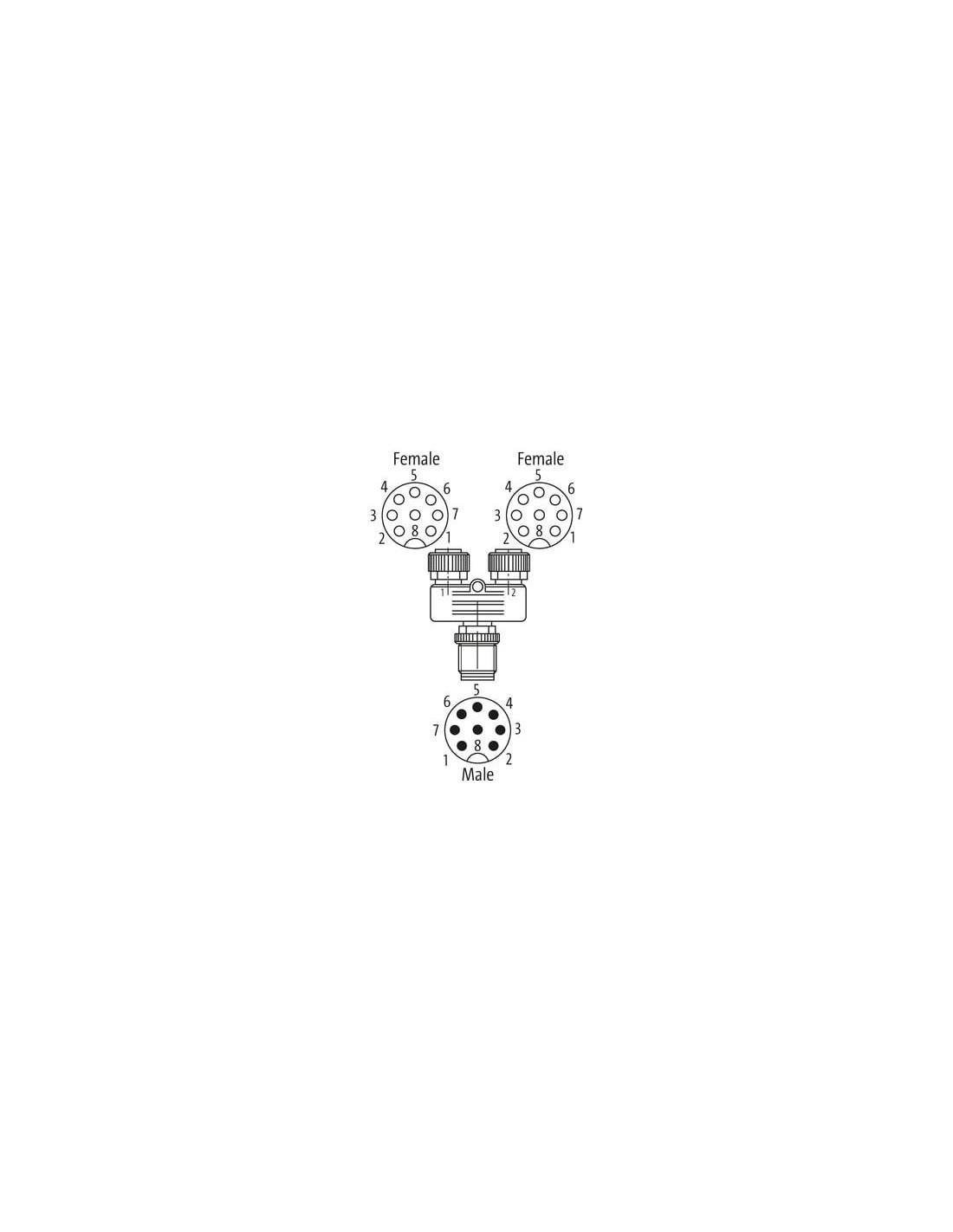

M12 – M12, 8-piny

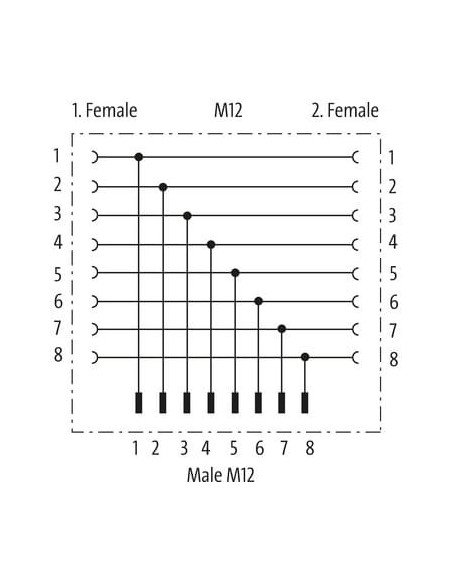

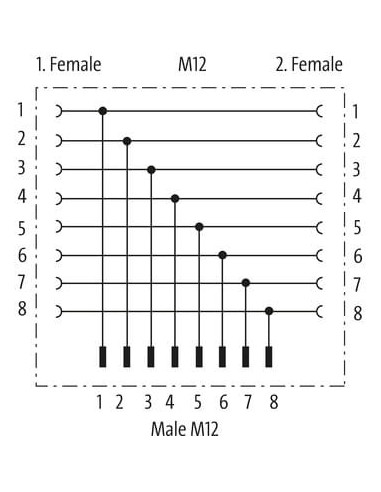

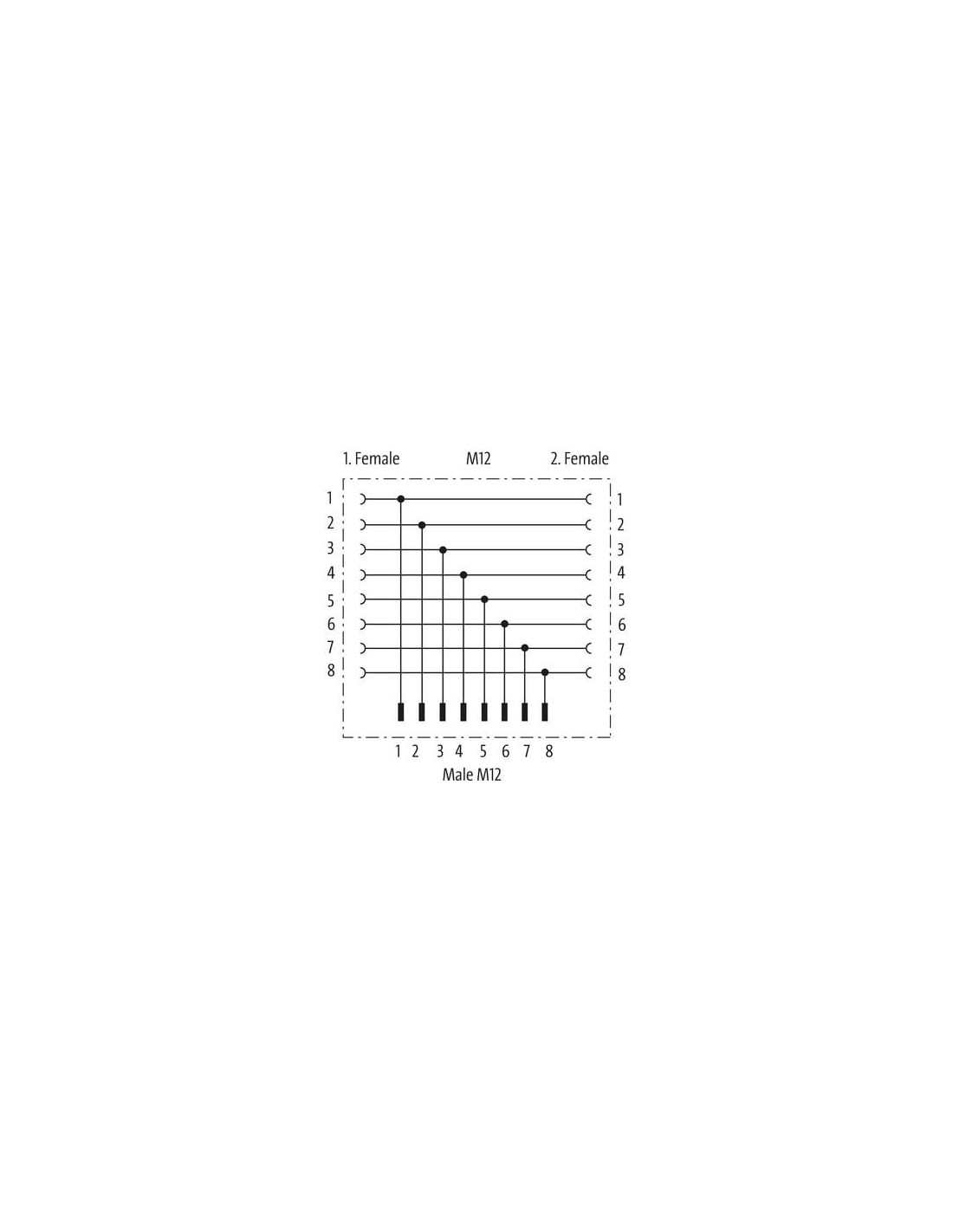

Połączenie równoległe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 8-polowy - złącze T do przemysłowych instalacji automatyki

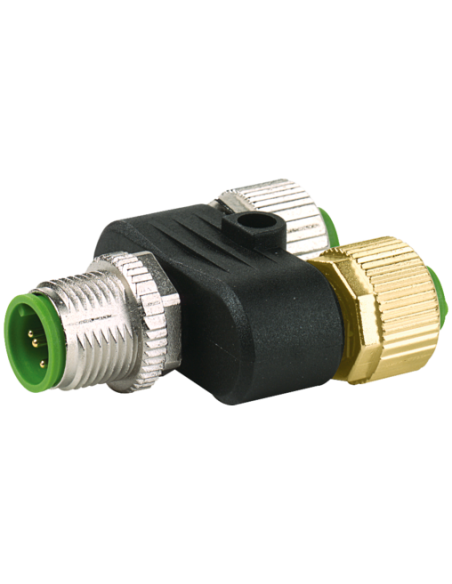

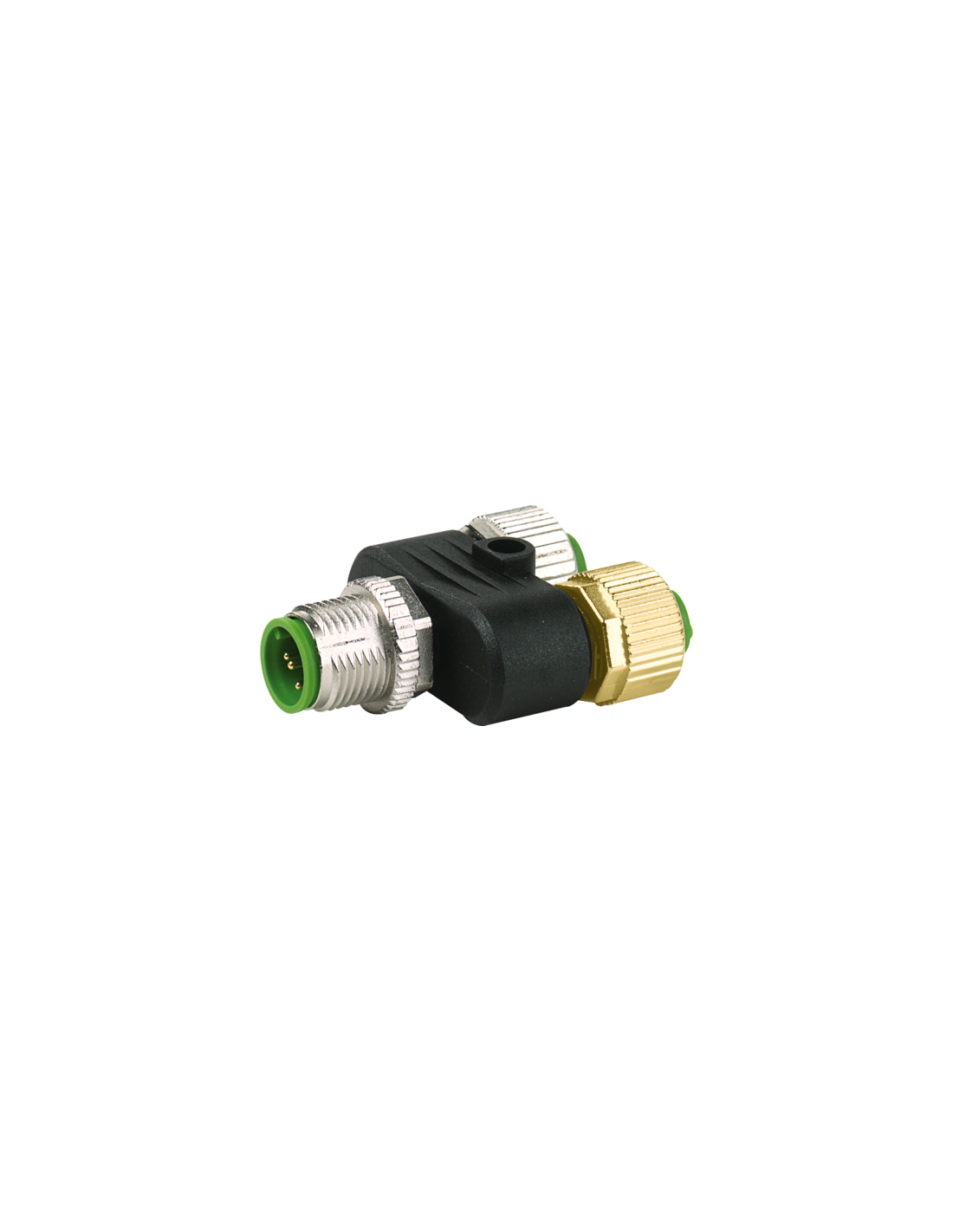

Trójnik M12 męski 8-polowy żeński - 2xM12-polowy o kodzie produktu 7000-48151-0000000 to praktyczne rozwiązanie umożliwiające równoległe połączenie dwóch urządzeń z użyciem standardowych złącz M12. Produkt znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach czujników oraz układach sterowania, gdzie wymagana jest niezawodność i wysoka szczelność połączeń.
Zastosowanie trójnika M12 w środowisku przemysłowym
Trójniki M12 są wykorzystywane do rozgałęziania sygnałów i zasilania w urządzeniach przemysłowych, liniach produkcyjnych, maszynach i robotach. Dzięki uniwersalnym złączom M12 oraz 8-biegunowej konstrukcji, produkt ten umożliwia transmisję sygnałów i zasilania w ramach jednej instalacji.
- Szybki i łatwy montaż dzięki złączom śrubowym oraz standardowi M12 x 1
- Odporność chemiczna i na oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego
- Stopień ochrony IP67 zapewnia zabezpieczenie przed pyłem i zalaniem wodą
- Możliwość stosowania w szerokim zakresie temperatur od -25°C do +85°C, co pozwala na montaż w wymagających warunkach przemysłowych
- Kodowanie A oraz solidne styki z miedzi gwarantują kompatybilność i niezawodność połączeń
Zalety i cechy wyróżniające złącze trójnika M12 8-pinowego
Produkt został zaprojektowany z myślą o wytrzymałości i długotrwałej eksploatacji. Wytrzymałość mechaniczna oraz zastosowanie mosiężnych i metalowych elementów gwintowanych pozwalają na wielokrotne użycie bez utraty szczelności i stabilności sygnału. Brak diod LED stanu sprawia, że trójnik charakteryzuje się prostotą i uniwersalnością zastosowania, co ogranicza potencjalne źródła awarii.
Chroni układy przed zakłóceniami i zanieczyszczeniami, spełniając wymagania normy EN IEC 60529 (IP67). Zabezpieczenie przeciwwstrząsowe oraz montaż przy użyciu momentu obrotowego 0,6 Nm pozwala na pewne i stabilne przykręcenie złącza w każdej aplikacji.
Typowe zastosowania trójnika M12 8-polowego
- Automatyka przemysłowa – budowa rozdzielnic, paneli sterujących i rozgałęźników sygnałów
- Systemy czujników i aktuatorów – rozdzielanie sygnałów sterujących w maszynach i liniach produkcyjnych
- Transport i logistyka – integracja systemów przenośników taśmowych i sorterów
- Przemysł spożywczy, chemiczny i farmaceutyczny – miejsca wymagające odporności na środki chemiczne oraz łatwego czyszczenia
Trójnik M12 8-pin – wygoda instalacji i trwałość

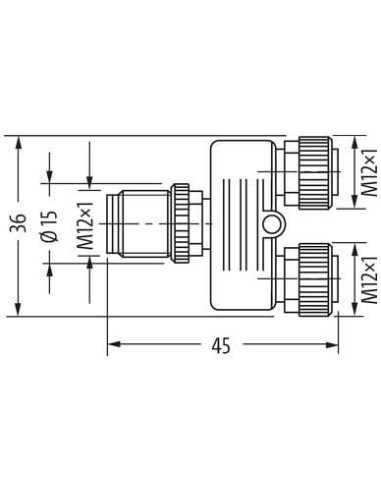

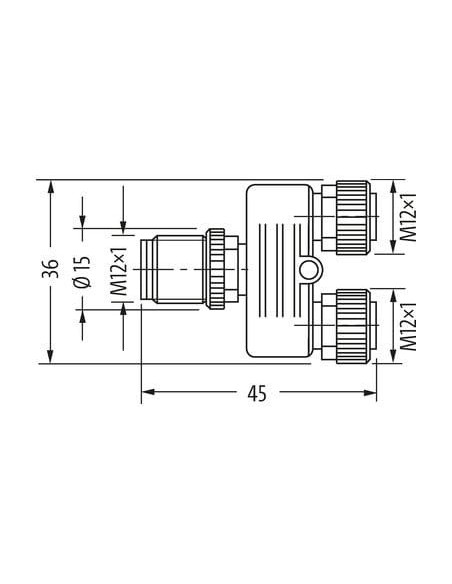

Kompaktowe wymiary (długość 45 mm, średnica 15 mm, wysokość 36 mm) sprawiają, że trójnik M12 można z łatwością zamontować nawet w miejscach o ograniczonej przestrzeni. Oba gniazda żeńskie oraz jedno złącze męskie pozwalają efektywnie rozgałęzić sygnał lub zasilanie bez konieczności stosowania dodatkowych adapterów.
Zgodność z najważniejszymi normami bezpieczeństwa i jakości sprawia, że jest to idealny wybór do zastosowań profesjonalnych, gdzie liczy się niezawodność i trwałość instalacji.
