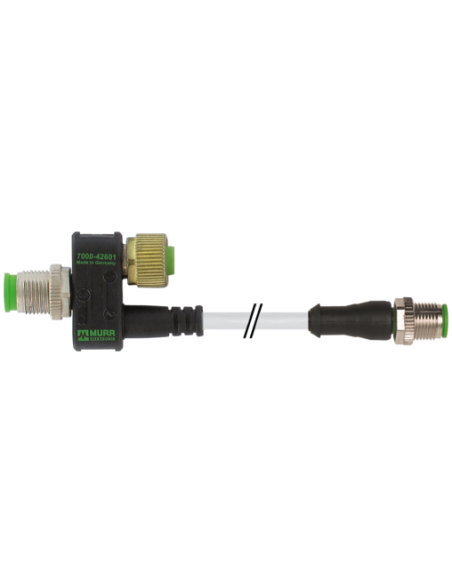

Trójnik (Slim Line)
Męski prosty – żeński/męski prosty
M12 – M12, 3-piny
Przewód przyłączeniowy 0.15 m
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 męski 3-polowy – M12 żeński 8-polowy + M12 męski prosty (7000-42601-0000000) – nowoczesne rozwiązanie do instalacji przemysłowych
Trójnik M12 o oznaczeniu 7000-42601-0000000 to profesjonalny rozdzielacz sygnałów i zasilania, przeznaczony do zastosowań w systemach automatyki przemysłowej, instalacjach maszynowych oraz aplikacjach wymagających pewnych i szczelnych połączeń. Dzięki standardowi M12 oraz odporności na czynniki zewnętrzne, doskonale sprawdza się w trudnych warunkach pracy.
Złącze M12 – wysoka kompatybilność i bezpieczeństwo połączenia
Złącze M12 jest powszechnie stosowane w instalacjach automatyki przemysłowej, czujnikach, siłownikach, systemach wizyjnych oraz rozdzielaczach sygnałowych. Trójnik M12 posiada trzy wyjścia: męski 3-polowy, żeński 8-polowy i męski prosty 5-polowy, umożliwiając wygodne rozdzielanie sygnałów i zasilania oraz podłączanie wielu urządzeń do jednego przewodu.
- Standard połączeń M12 – pewne i trwałe połączenie dzięki gwintowi M12x1.
- Obudowa z tworzywa sztucznego – zapewnia odporność na działanie chemikaliów i olejów.
- Wysoki stopień ochrony IP67 – gwarantuje szczelność oraz pracę w środowiskach narażonych na zabrudzenia i wilgoć.
- Możliwość pracy w temperaturach od -25°C do +85°C – szeroki zakres zastosowań.
- Uniwersalne kodowanie A – zgodność z popularnymi systemami automatyki.
Zalety i najważniejsze cechy rozdzielacza sygnałów M12
Trójnik M12 sprawdzi się w wielu wymagających aplikacjach. Do jego głównych zalet należą:
- Kompaktowe wymiary – umożliwiają łatwą integrację nawet w ograniczonej przestrzeni.
- Funkcja rozdzielacza – wygodne łączenie i rozdzielanie sygnałów oraz mocy z różnych urządzeń automatyki.
- Prosty montaż przykręcany, pluggable – szybka i bezpieczna instalacja bez specjalistycznych narzędzi.
- Wytrzymałość mechaniczna – moment obrotowy połączeń do 0,6 Nm.
Typowe zastosowanie i możliwości wykorzystania złączy trójnikowych M12
Trójniki M12 znajdują zastosowanie wszędzie tam, gdzie kluczowa jest bezpieczna i wydajna dystrybucja sygnałów, komunikacji przemysłowej lub zasilania między urządzeniami. Najczęściej wykorzystywane są:
- w szafach sterowniczych oraz systemach rozdzielczych,
- przy łączeniu czujników i siłowników do jednej magistrali kablowej,
- w systemach produkcyjnych z dużą ilością punktów automatyki,
- w aplikacjach wymagających podziału sygnału oraz wyprowadzenia zasilania w kilku kierunkach.
Dzięki zastosowaniu wysokiej klasy materiałów oraz uszczelnieniu IP67, trójnik M12 może być wykorzystywany zarówno w pomieszczeniach, jak i na zewnątrz, a także tam, gdzie wymagana jest odporność na działanie wilgoci i zabrudzeń.

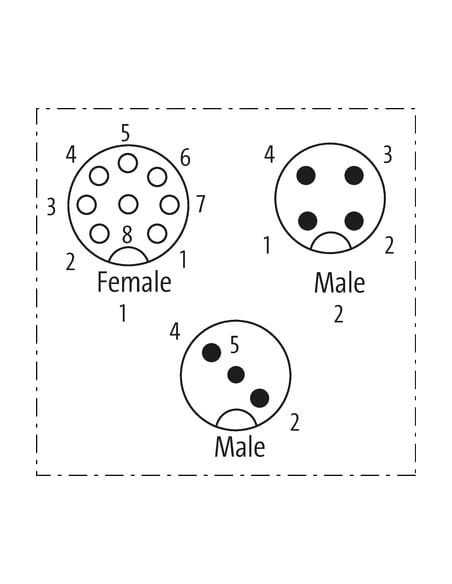

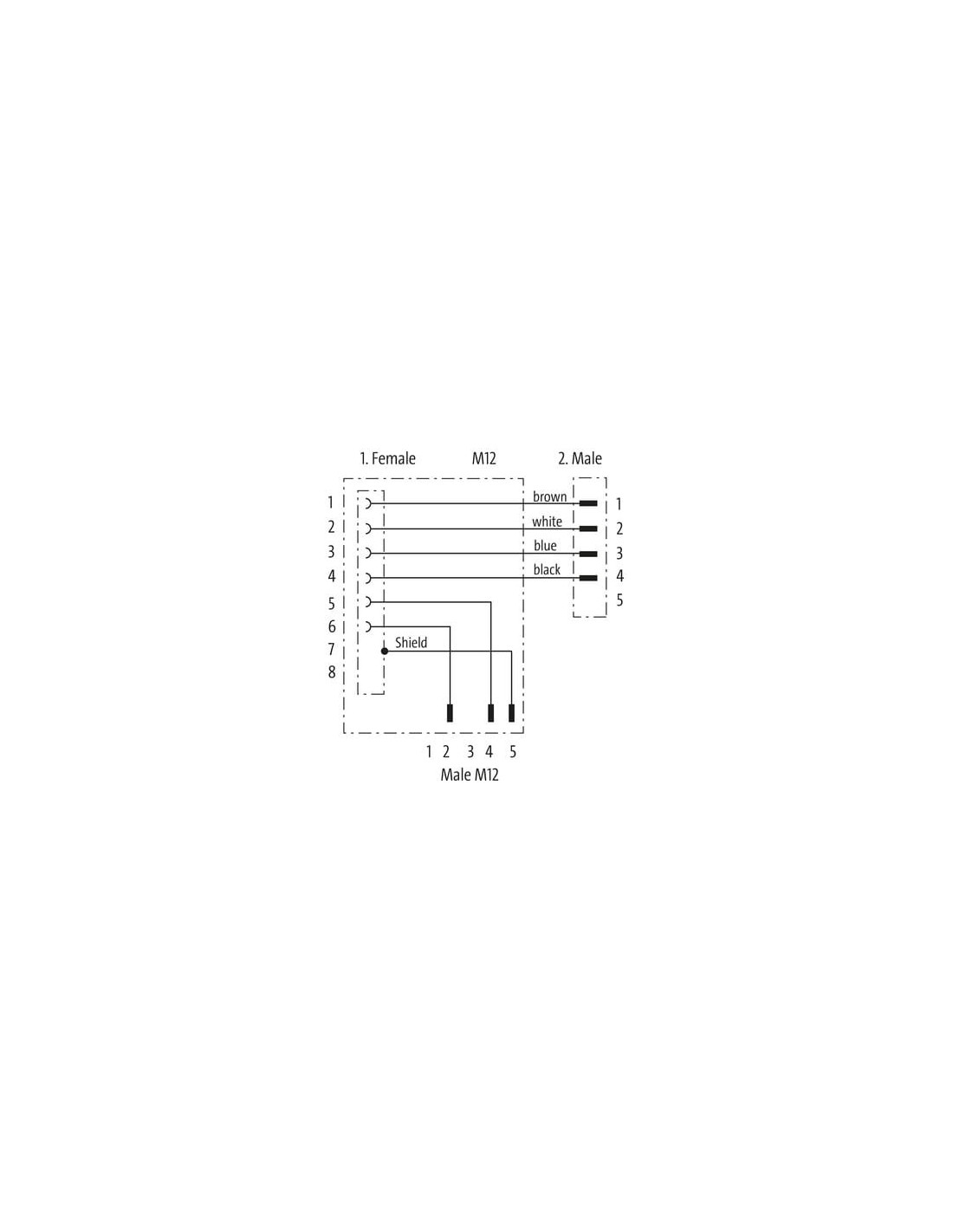

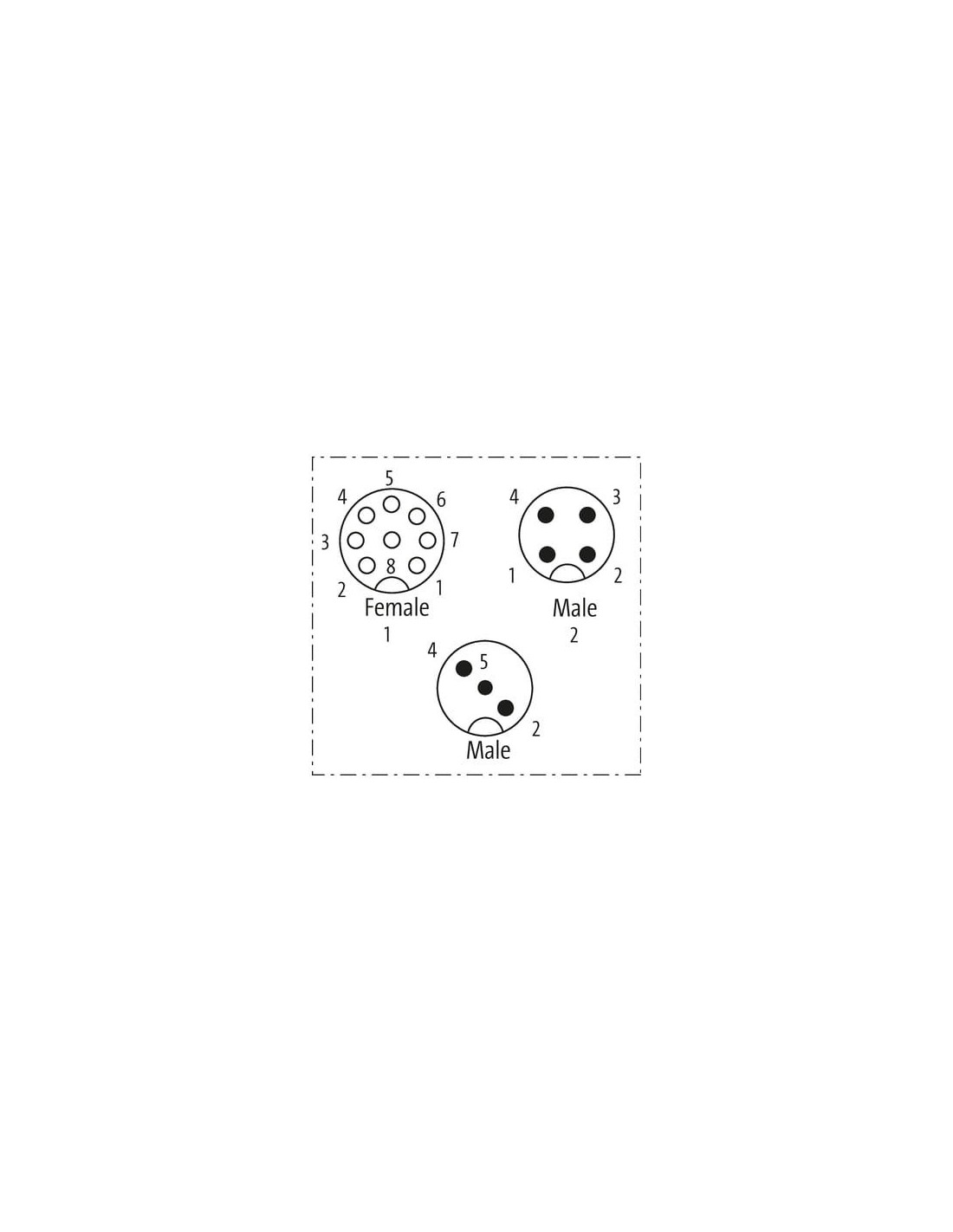

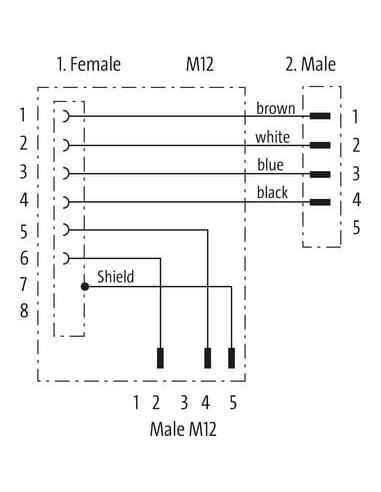

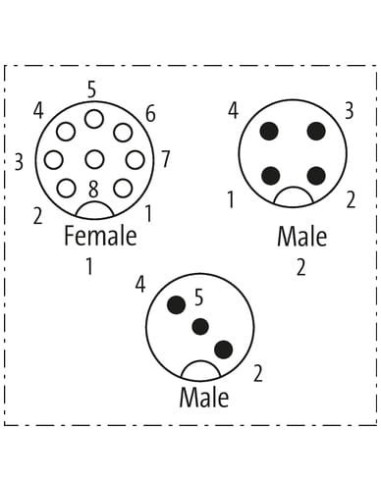

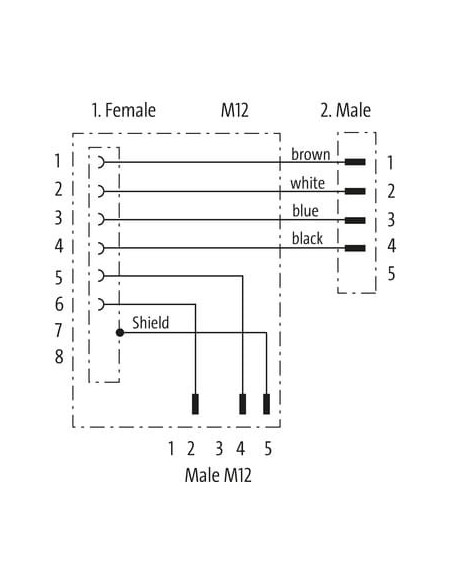

Schemat podłączenia i rozkład pinów
Wyraźny schemat połączeń oraz czytelne oznaczenia pinów pozwalają na wygodną i bezbłędną integrację z układami automatyki.
- M12 żeński 8-polowy – zapewnia maksymalną elastyczność przy podłączaniu różnych urządzeń wykonawczych i pomiarowych.
- M12 męski 3-, 4- lub 5-polowy – kompatybilność z najczęściej spotykanymi sygnałami wejść/wyjść.
Trójnik M12, model 7000-42601-0000000, to doskonały element każdej profesjonalnej instalacji przemysłowej, zapewniający skuteczne i niezawodne rozdzielanie sygnałów oraz zasilania.
