AIDA conform

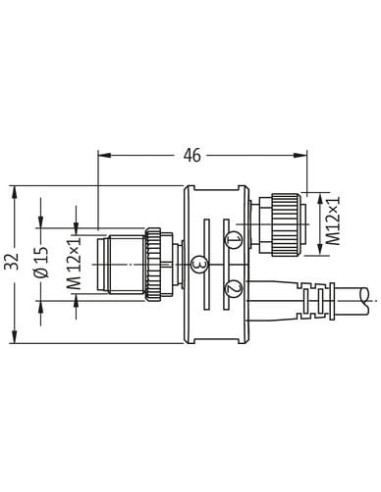

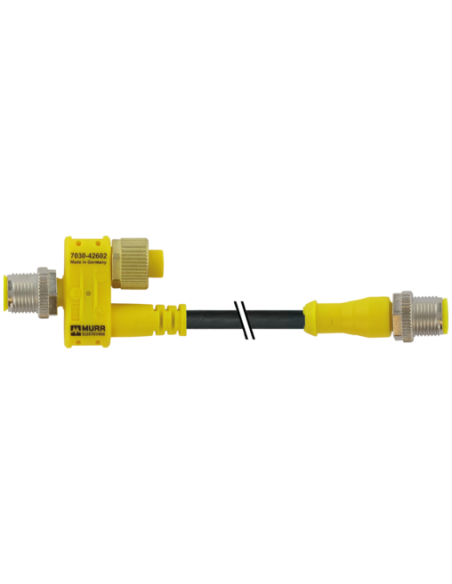

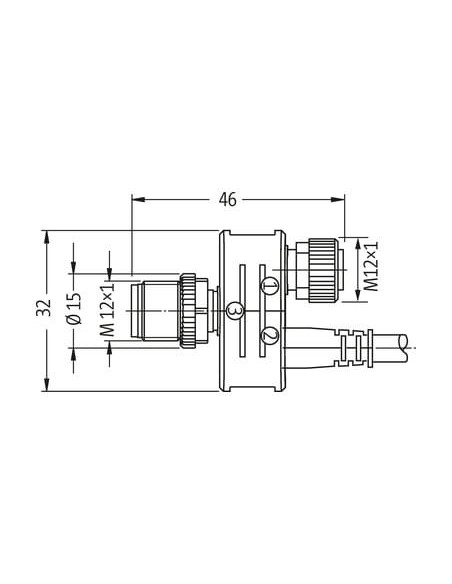

Trójnik (Slim Line)
Męski prosty – żeński/męski prosty
M12 – M12, 2-piny
Przewód przyłączeniowy 0.2 m
Funkcja rozdzielcza (NO)
dla Cube67 (K3)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 4 |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 męski 4-polowy z przewodem – Rozgałęźnik do systemów automatyki
Trójnik M12 męski 4-polowy to specjalistyczny element przeznaczony do profesjonalnych aplikacji przemysłowych, w których wymagane jest szybkie i niezawodne rozdzielanie sygnałów lub zasilania w instalacjach automatyki. Dzięki wysokiemu stopniowi ochrony IP67 oraz solidnej konstrukcji zapewnia bezpieczeństwo pracy nawet w wymagających warunkach środowiskowych.

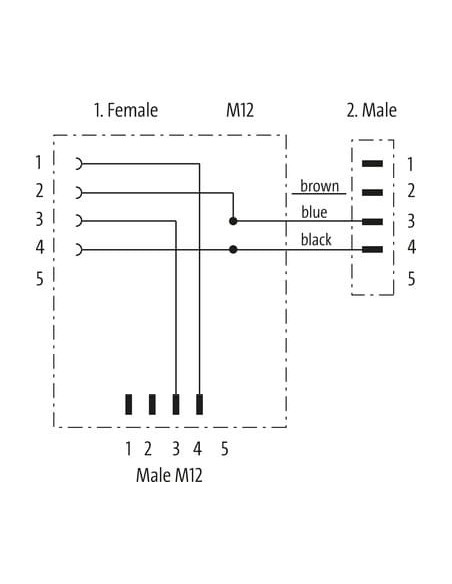

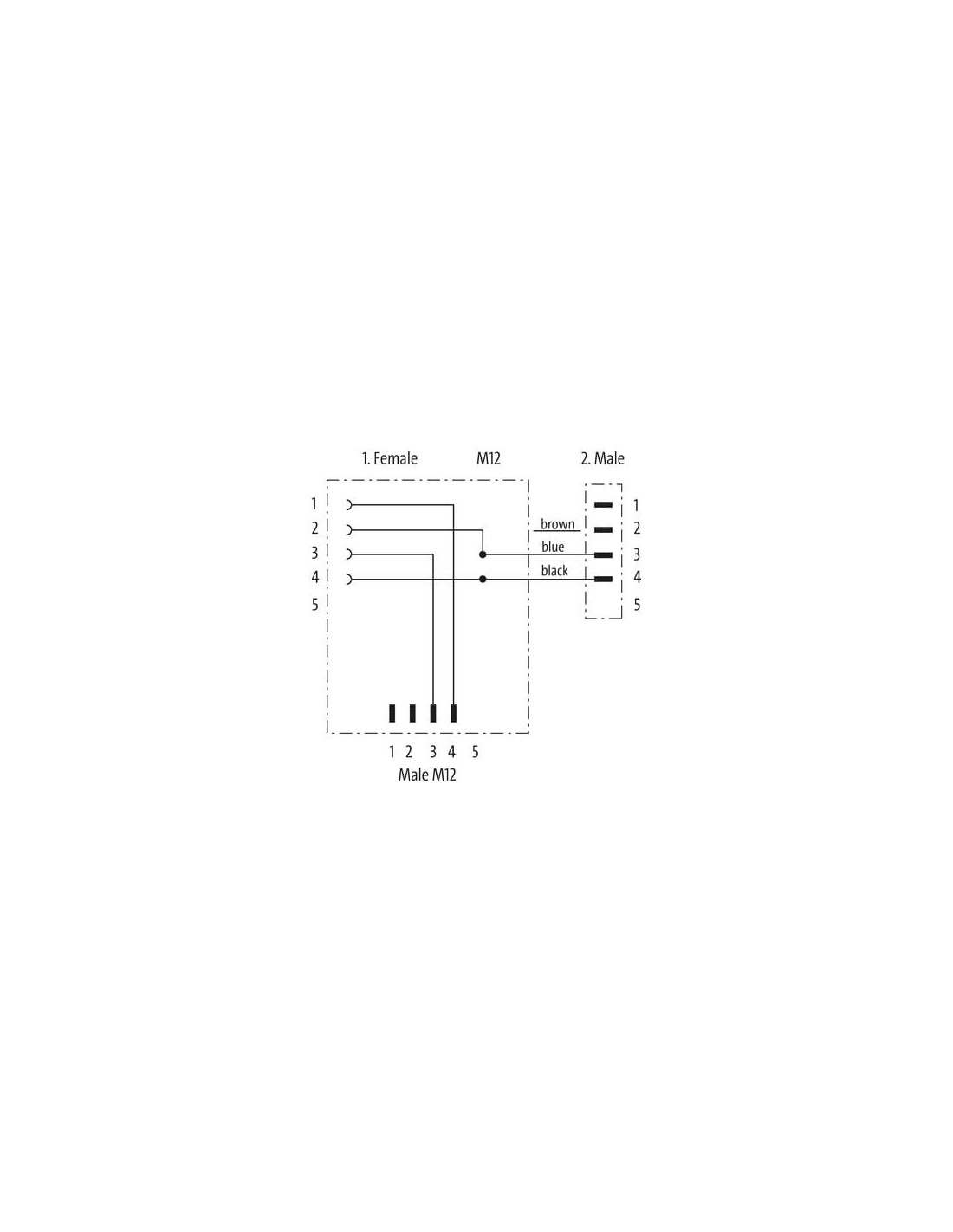

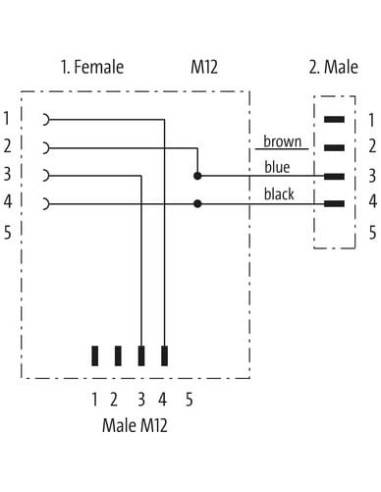

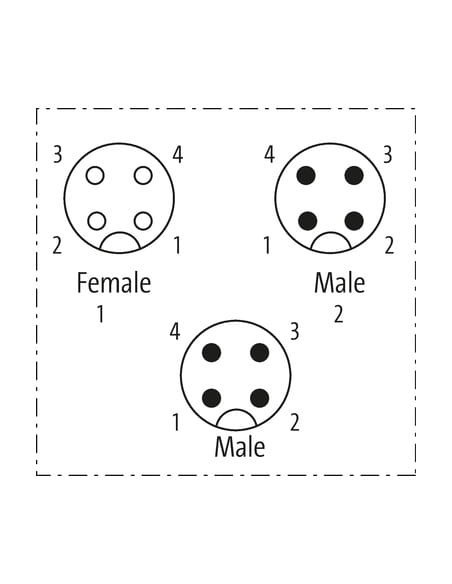

Budowa i schemat połączeń – Trójnik M12 dla automatyki przemysłowej

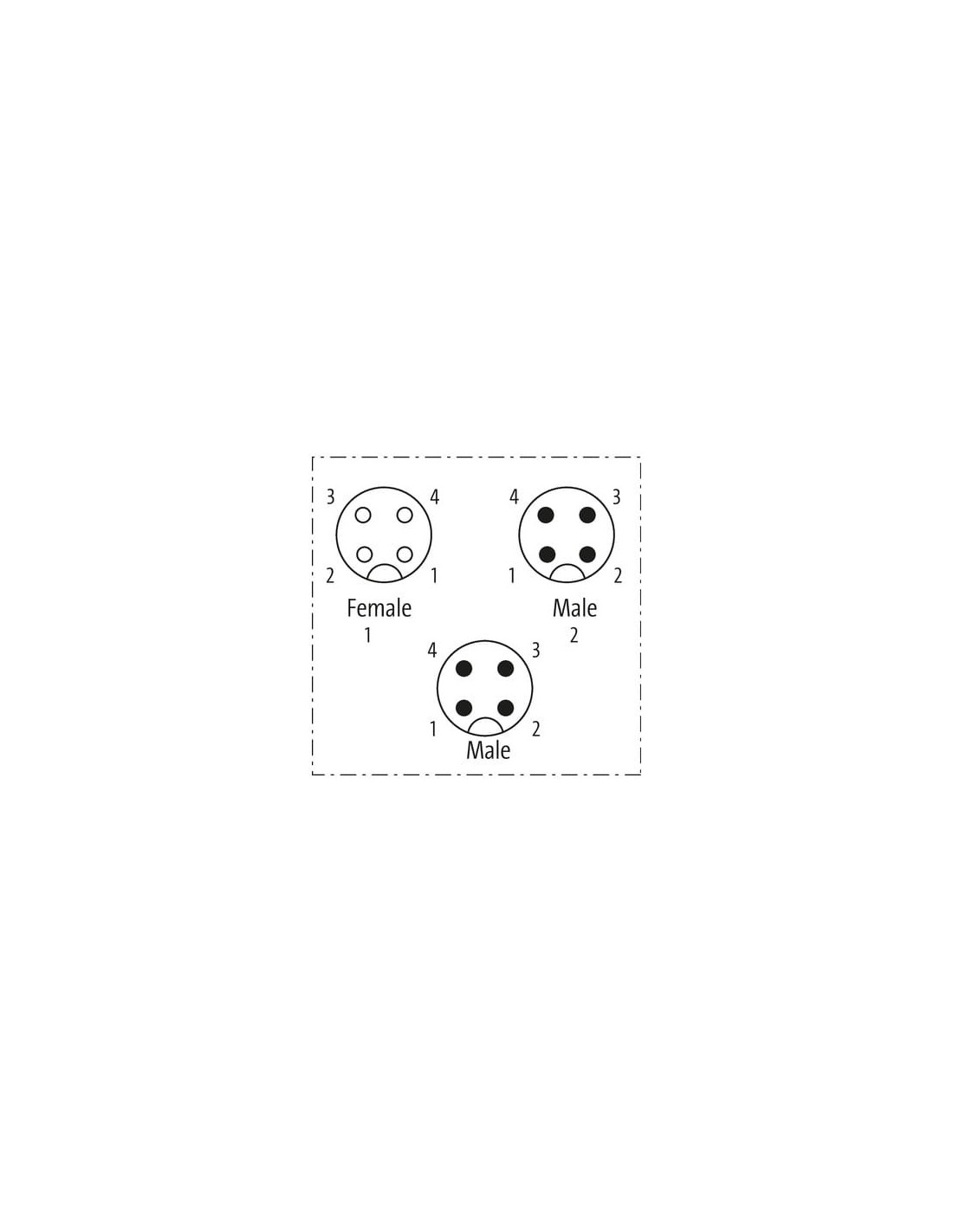

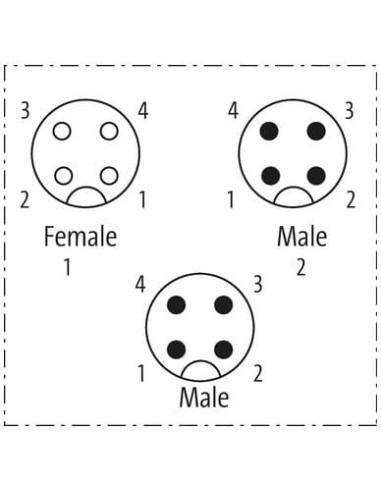

Złącze trójnikowe wykonane jest w standardzie AIDA conform, co zapewnia kompatybilność z najpopularniejszymi rozwiązaniami przemysłowymi. Produkt posiada dwie końcówki męskie (M12 męski 4-polowy oraz M12 męski 2-polowy) oraz jedną końcówkę żeńską M12. Przewód przyłączeniowy o długości 0,2 m dodatkowo zwiększa elastyczność montażu.
- Konstrukcja Slim Line – kompaktowe wymiary zapewniają łatwy montaż nawet w ograniczonych przestrzeniach.
- Trwałe materiały – obudowa z tworzywa sztucznego gwarantuje odporność na chemikalia oraz oleje, co umożliwia wykorzystanie w trudnych środowiskach produkcyjnych.
- Łatwy montaż – złącza gwintowane M12 x 1 o rozstawie SW13 pozwalają na szybkie i trwałe połączenie przewodów.
Zalety i zastosowania trójnika M12 – Rozwiązania dla przemysłu
Trójnik M12 męski 4-polowy doskonale sprawdza się w rozdzielaczach sygnałowych, czujnikach, siłownikach oraz w rozbudowanych systemach rozproszonych, takich jak Cube67 (K3). Pozwala na łatwe podłączenie kilku urządzeń do jednej linii sygnałowej bez konieczności stosowania dodatkowych puszek rozdzielczych czy rozbudowanego okablowania.
- Zapewnienie niezawodności – wysoki stopień szczelności IP67 chroni połączenia przed pyłem i wilgocią.
- Kompatybilność z systemami Cube67 – idealny wybór do modułowych rozwiązań decentralnych.
- Optymalne parametry elektryczne – obsługuje napięcia do 60 V oraz prąd do 2 A, co gwarantuje uniwersalność zastosowań.
- Możliwość szybkiej diagnostyki – prosty, czytelny schemat podłączeń ułatwia instalację i serwisowanie.
Warunki pracy i wytrzymałość – Optymalizacja działania w automatyce
Trójnik M12 może być stosowany w szerokim zakresie temperatur od -25 °C do +85 °C, dzięki czemu nadaje się zarówno do pracy w chłodniach, jak i w halach produkcyjnych o podwyższonej temperaturze. Produkt wyróżnia się odpornością na uszkodzenia mechaniczne oraz agresywne środki chemiczne — należy jednak zweryfikować odporność w zależności od specyfiki aplikacji.
Aplikacje, w których stosuje się trójnik M12 z przewodem
- Automatyka przemysłowa i robotyka
- Rozdzielacze sygnałów do czujników i siłowników
- Systemy sterowania maszynami i liniami produkcyjnymi
- Połączenia modułowe w systemach rozproszonych Cube67
- Instalacje wymagające odporności na pył, wilgoć i wibracje
Decydując się na trójnik M12 męski 4-polowy z przewodem, zyskuje się pewność trwałego, bezpiecznego i kompatybilnego połączenia elektrycznego, dostosowanego do współczesnych wymagań automatyki przemysłowej.
