Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M8, 4-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 61076-2-104 (M8) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

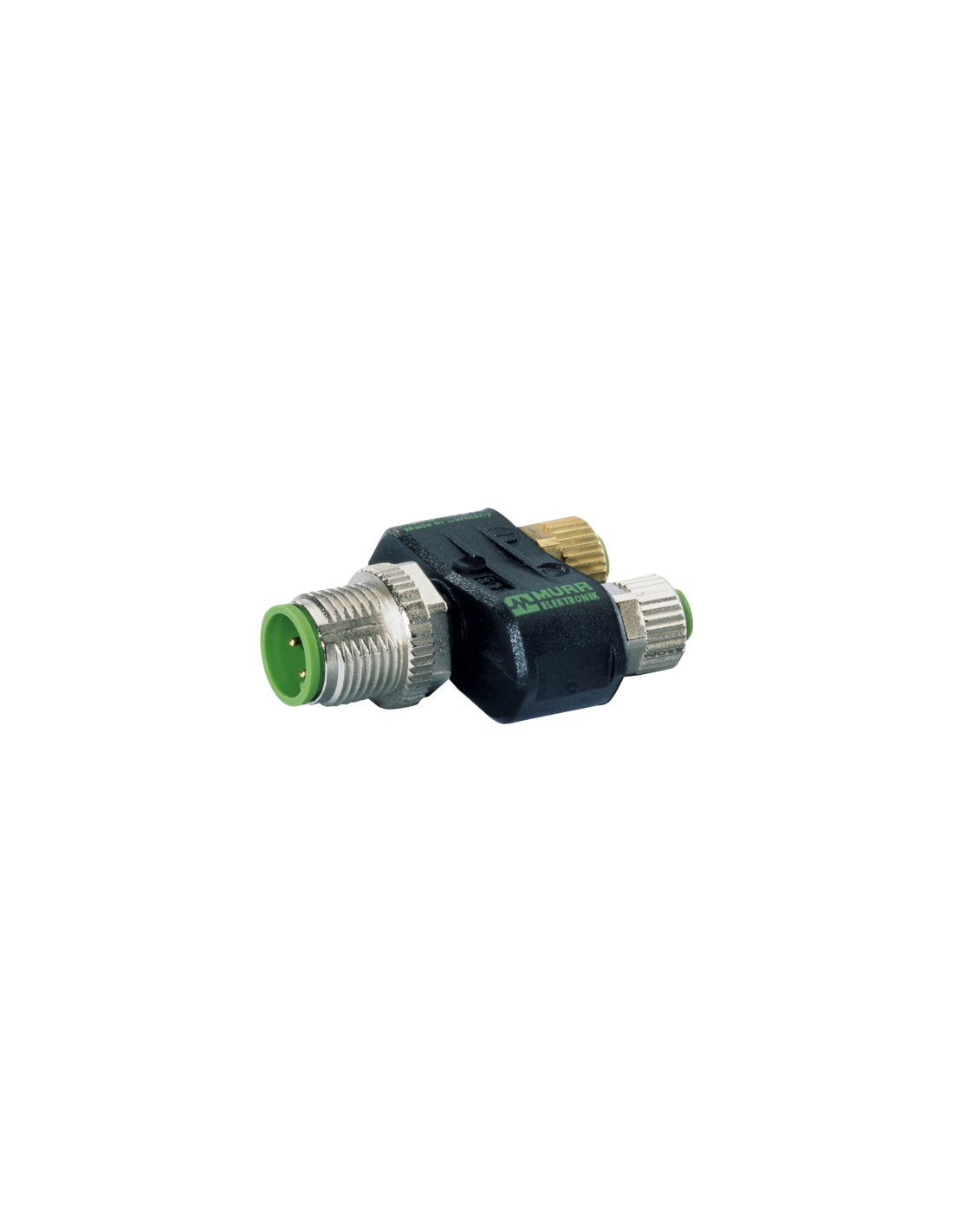

Trójnik M12 Slimline – profesjonalny rozdzielacz sygnałowy do automatyki przemysłowej

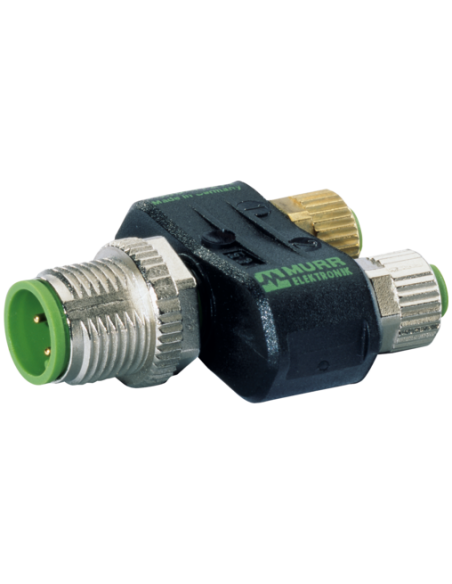

Trójnik M12 Slimline męski, 4-polowy – 2xM8 żeński, 3-polowy to wysokiej klasy adapter połączeniowy przeznaczony do zastosowań w automatyce przemysłowej, robotyce oraz systemach czujnikowych. Produkt o kodzie 7000-41211-0000000 umożliwia szybkie i bezpieczne rozgałęzienie sygnału, gwarantując niezawodność oraz szczelność połączeń, nawet w wymagającym środowisku przemysłowym.
Zastosowanie trójnika M12 Slimline w systemach automatyki
Trójnik rozdzielający M12-M8 znajduje zastosowanie przede wszystkim w:
- Systemach czujnikowych – pozwala na podłączenie dwóch czujników z wtykami M8 do jednego gniazda M12 na przewodzie sygnałowym.
- Rozgałęzianiu magistrali sygnałowych w automatyce linii produkcyjnych.
- Integracji urządzeń takich jak enkodery, czujniki zbliżeniowe, blokady bezpieczeństwa czy siłowniki z systemem sterowania PLC.
- Szybkich naprawach i modyfikacjach istniejących instalacji bez konieczności ingerencji w okablowanie.
Dzięki kompaktowej, smukłej konstrukcji (Slimline) oraz wysokiej odporności mechanicznej, trójnik idealnie sprawdza się tam, gdzie oszczędność miejsca i solidność połączenia mają kluczowe znaczenie.
Najważniejsze cechy i zalety trójnika M12 Slimline

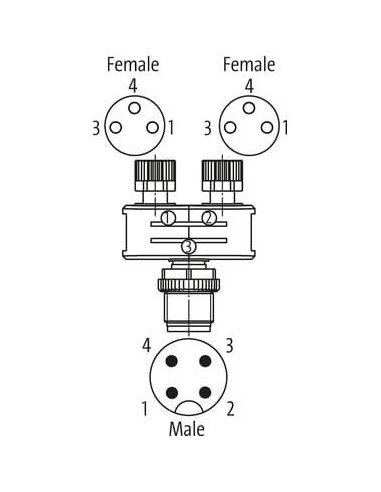

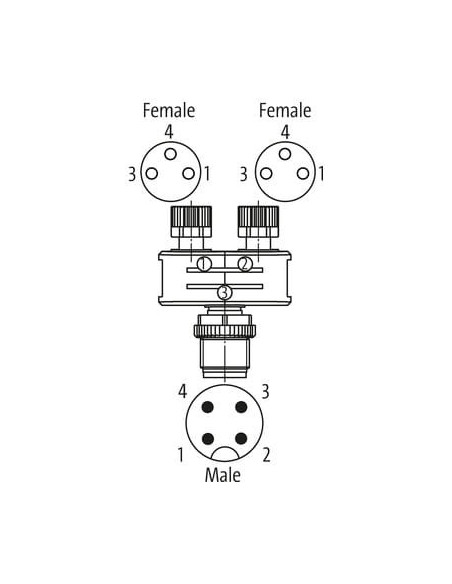

- Uniwersalne złącza: męski M12 (4-piny) i dwa żeńskie M8 (3-piny) – pełna kompatybilność z szeroko stosowanymi komponentami przemysłowymi.
- Solidna obudowa z tworzywa sztucznego – wysoka odporność na działanie chemikaliów oraz olejów, co umożliwia pracę w trudnych warunkach.
- Stopień ochrony IP67 – szczelność zapewniająca ochronę przed kurzem i wodą, co gwarantuje bezproblemowe użytkowanie w środowiskach wilgotnych i zapylonych.
- Łatwy montaż – szybkie przykręcenie oraz stabilne połączenie mechaniczne zapewniają dodatkową ochronę przed uszkodzeniami mechanicznymi.
- Normy przemysłowe: DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) – gwarancja zgodności z wymagającymi standardami technicznymi.
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C.
Trójnik M12 Slimline dedykowany jest zarówno do nowych instalacji, jak i do rozbudowy oraz modernizacji istniejących linii technologicznych. Niewielkie rozmiary umożliwiają zastosowanie nawet w bardzo ograniczonych przestrzeniach montażowych. Urządzenie nie posiada wskaźnika LED, co eliminuje ryzyko zakłóceń elektromagnetycznych w czułych aplikacjach.
Precyzyjny rozdział sygnałów i bezpieczne połączenia

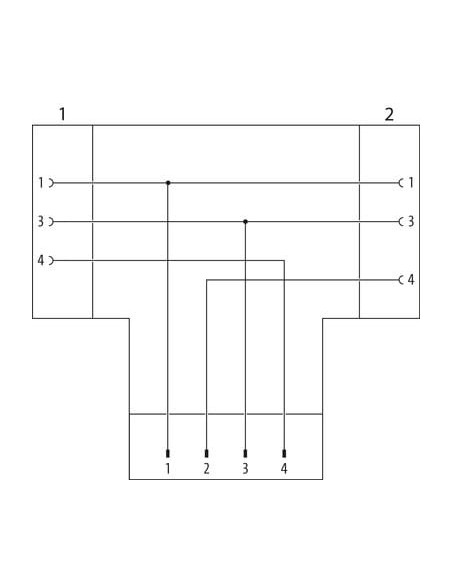

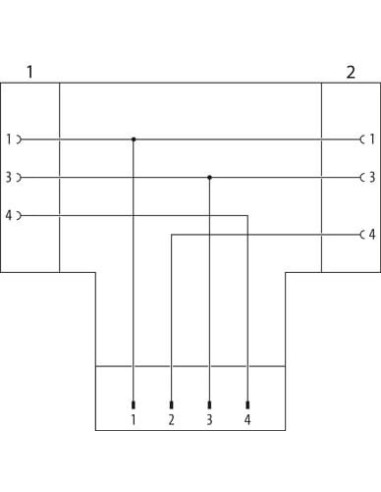

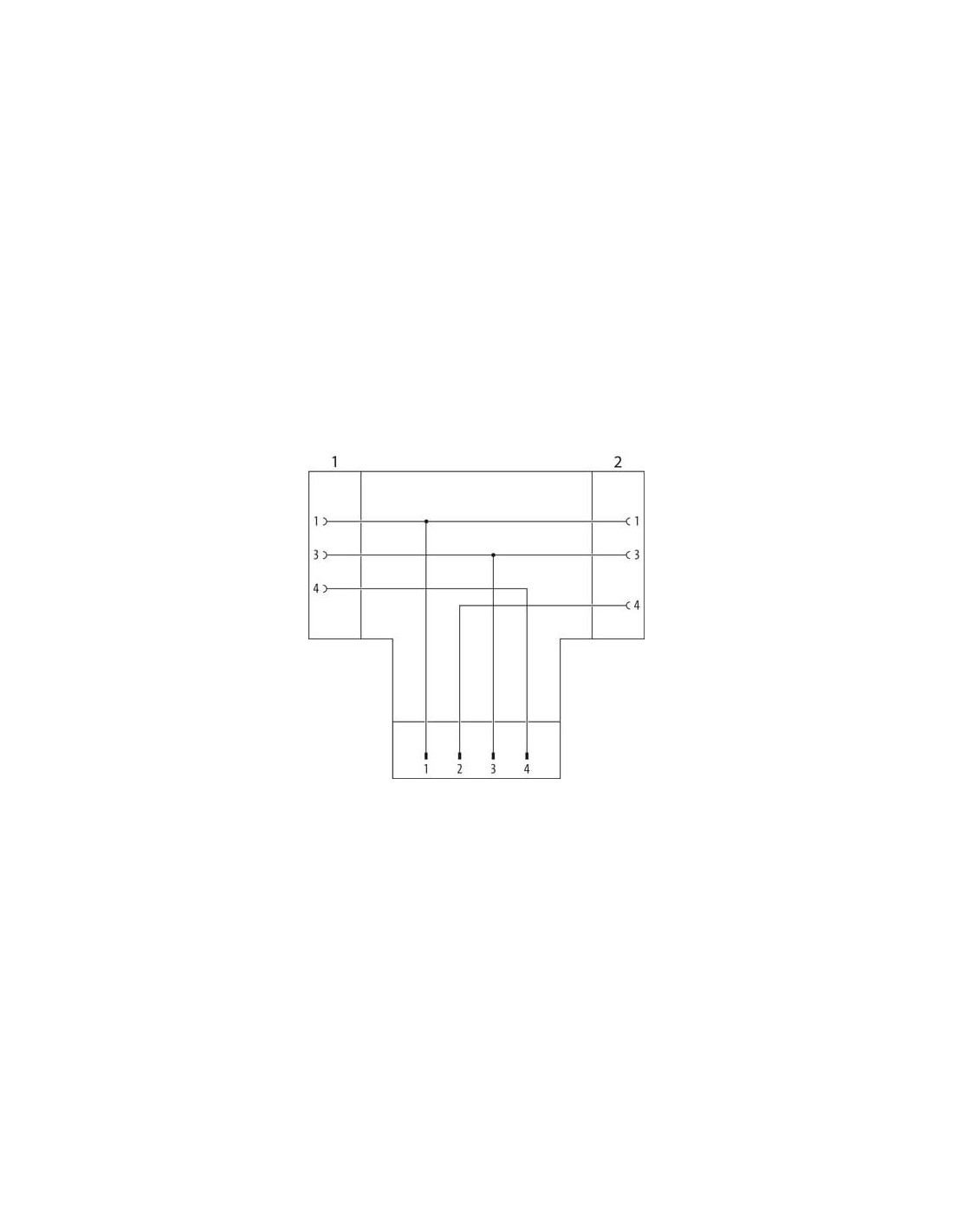

Podwójne gniazda M8 umożliwiają podłączenie dwóch przewodów sygnałowych do jednego wejścia M12. Schemat połączeń oraz przemyślana konstrukcja gwarantują pewność i powtarzalność sygnału, a także łatwą integrację z rozwiązaniami automatyki różnych producentów.
Produkt wyposażony jest w zabezpieczenia mechaniczne, które uniemożliwiają przekroczenie dopuszczalnych momentów dokręcania oraz chronią przed nadmiernym obciążeniem mechanicznym podczas pracy.
Wytrzymałość i bezpieczeństwo użytkowania
Trójnik M12 Slimline został zaprojektowany z myślą o najwyższej trwałości i niezawodności. Materiały wykorzystane do produkcji zapewniają długotrwałą ochronę zarówno przed działaniem czynników zewnętrznych, jak i wewnątrz szaf sterowniczych. Zaleca się stosowanie dodatkowych opasek zabezpieczających przed przeciążeniami mechanicznymi (np. w przypadku nadmiernego zginania przewodów), co dodatkowo zwiększa bezpieczeństwo instalacji.
Trójnik M12 Slimline męski, 4-polowy – 2xM8 żeński, 3-polowy to gwarancja profesjonalnego, trwałego i uniwersalnego rozwiązania dla zastosowań przemysłowych, które wymagają niezawodnych i szczelnych połączeń elektrycznych.
