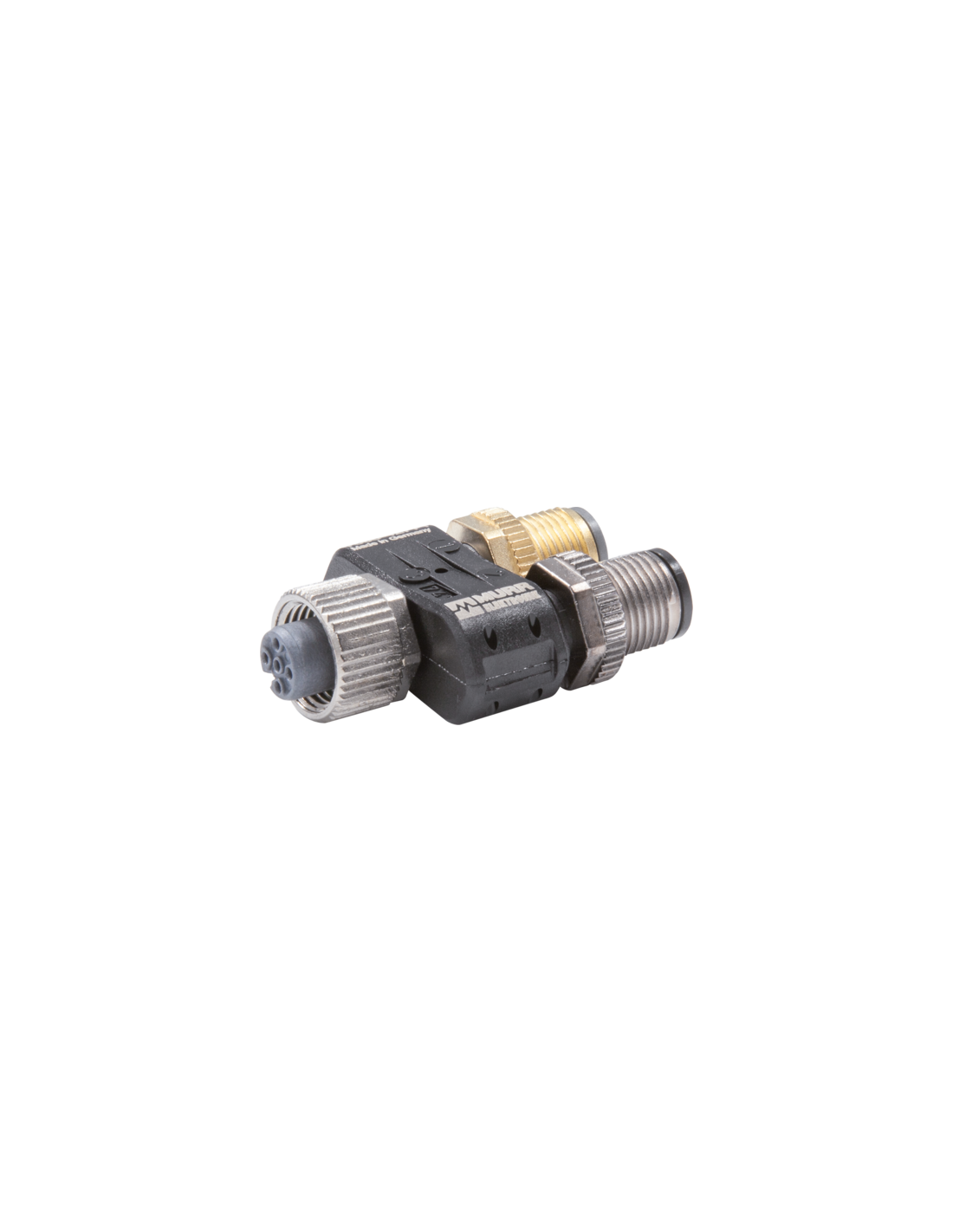

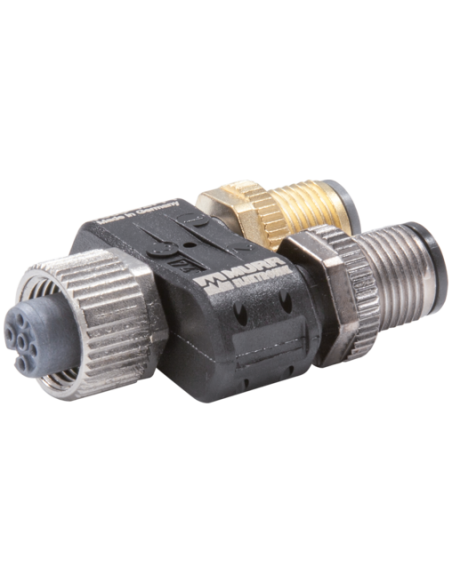

Trójnik (Slim Line)
Żeński M12
5-piny
Męski M12
2-piny
3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW13 |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 - Rozgałęźnik Przemysłowy 7000-42771-0000000
Trójnik M12 (Slim Line) to specjalistyczne złącze rozgałęziające, przeznaczone do zaawansowanych instalacji przemysłowych. Umożliwia wygodne rozdzielenie sygnału lub zasilania między różne urządzenia w automatyce przemysłowej, maszynach oraz na liniach produkcyjnych.
Zastosowanie trójnika M12
Złącze M12 znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach czujników, aplikacjach transportowych oraz w budowie maszyn. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i szybkie podłączenie urządzeń z wykorzystaniem standardu M12, nawet w środowiskach narażonych na działanie olejów, substancji chemicznych oraz zmiennych temperatur.
- Automatyka przemysłowa – rozgałęzianie sygnałów i zasilania czujników oraz elementów wykonawczych.
- Budowa maszyn i urządzeń – szybkie łączenie akcesoriów i modułów komunikacyjnych.
- Systemy transportowe i logistyczne – odporność na wibracje i trudne warunki przemysłowe.
Budowa i zalety złącza M12

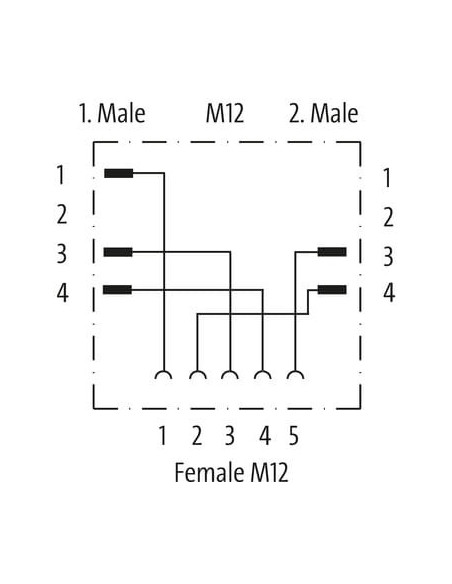

Wytrzymała obudowa z tworzywa sztucznego, odporna na działanie olejów i środków chemicznych, zapewnia długotrwałą oraz bezawaryjną pracę. Produkt wyposażony jest w:

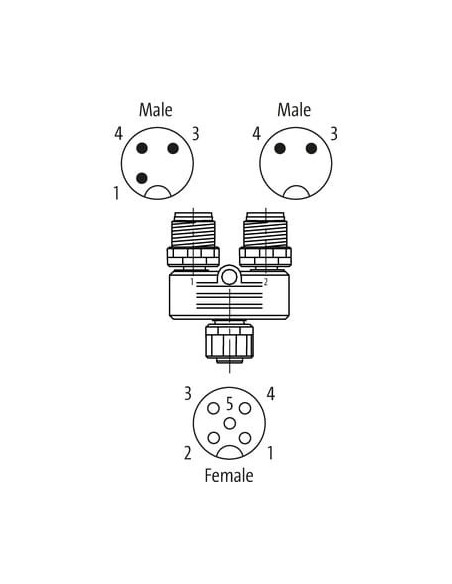

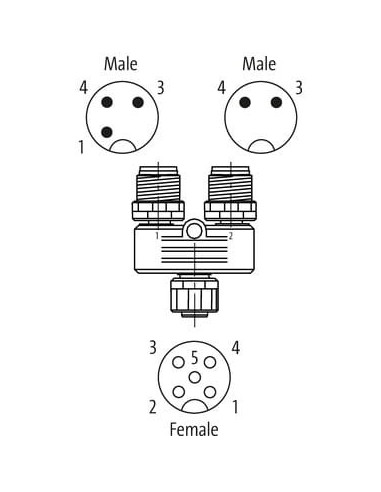

- Żeńskie gniazdo M12 (5-pinowe),
- Dwa męskie złącza M12 (2-pinowe oraz 3-pinowe),
- Oznaczenie pinów typu A – łatwa identyfikacja dla bezpiecznego podłączenia,
- Gwint montażowy M12 x 1 zapewniający łatwość mocowania,
- Stopień ochrony IP67 – odporność na pył i chwilowe zanurzenie w wodzie (pod warunkiem poprawnego montażu),
- Wytrzymałość mechaniczną oraz zabezpieczenie przeciwwstrząsowe.
Typowe zastosowania i korzyści
Trójnik M12 pozwala na szybkie rozgałęzienie sygnałów oraz zasilania w sieciach przemysłowych. Stanowi idealne rozwiązanie do rozbudowy istniejących instalacji bez potrzeby ingerencji w kable czy szafy sterownicze. Znacząco przyspiesza montaż oraz modyfikację infrastruktury automatyki.
- Ułatwia instalację i rozbudowę systemów sterowania.
- Odporny na trudne warunki środowiskowe i eksploatacyjne.
- Umożliwia bezpieczne i trwałe połączenie przewodów sygnałowych oraz zasilających.
- Minimalizuje ryzyko uszkodzeń i przestojów dzięki solidnej konstrukcji.
Kompatybilność i standaryzacja
Trójnik spełnia normę DIN EN 61076-2-101 (standard M12), dzięki czemu jest kompatybilny z większością systemów automatyki wykorzystywanych na rynku europejskim i światowym. Zastosowanie pozłacanych styków oraz wysokiej jakości uszczelek gwarantuje stabilność połączenia oraz minimalizuje spadki napięcia.
Trójnik M12 – uniwersalne rozwiązanie do profesjonalnych zastosowań przemysłowych, gwarantujące niezawodne działanie nawet w najtrudniejszych warunkach eksploatacyjnych.
