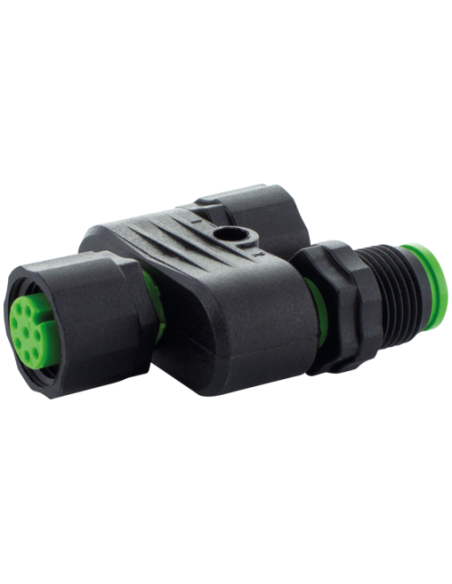

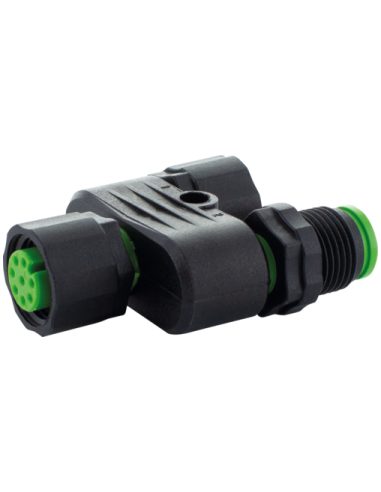

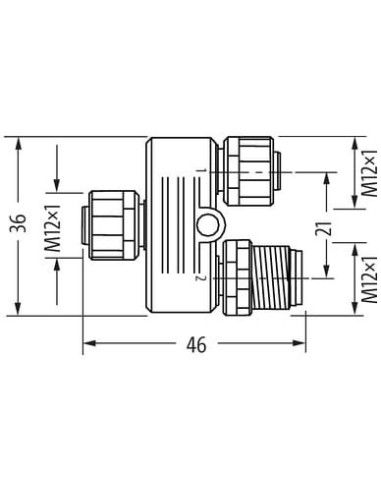

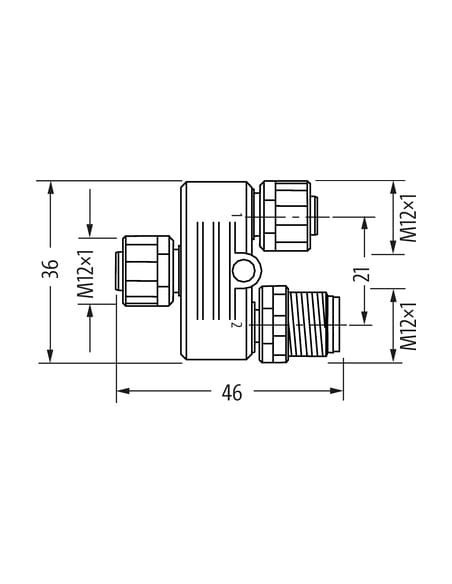

Trójnik
M12 – M12, 5-piny
Połączenie równoległe
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | female |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | PA |
| Material screw connection | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze T M12 żeńskie / M12 żeńskie - M12 męskie Lite 5-pin – zastosowanie, zalety, specyfikacja
Złącze T M12 o kodzie produktu 7005-42751-0000000 to wysokiej jakości element dedykowany do rozdziału sygnałów i zasilania w automatyce przemysłowej. Umożliwia szybkie i łatwe tworzenie połączeń równoległych w systemach czujników, siłowników oraz innych urządzeń przemysłowych korzystających ze standaryzowanych złączy M12 5-pin.
Złącze T M12 – uniwersalność zastosowania
Złącze trójnikowe T umożliwia rozgałęzianie sygnałów w instalacjach automatyki, robotyki, maszynach produkcyjnych oraz na liniach montażowych. Stosowane jest zarówno w środowisku przemysłowym, jak i w aplikacjach zewnętrznych dzięki wysokiemu stopniowi ochrony IP67, gwarantującemu szczelność przed pyłem i wodą.
- Przemysł spożywczy
- Linie produkcyjne i montażowe
- Systemy transportowe
- Rozdzielacze sygnałów w systemach automatyki
- Maszyny i urządzenia przemysłowe
Wytrzymałość i odporność na czynniki zewnętrzne
Obudowa złącza wykonana jest z wysokiej jakości tworzywa sztucznego (PA), co zapewnia odporność na działanie olejów oraz większości chemikaliów. Dzięki temu złącze sprawdzi się nawet w trudnych warunkach przemysłowych. Klasa izolacji materiału oraz zastosowane uszczelnienia gwarantują trwałość i bezpieczeństwo użytkowania.
Zalety konstrukcyjne złącza T M12
- Równoległe połączenie typu trójnik – szybka integracja w istniejące systemy bez dodatkowego okablowania
- Standardowe złącza M12 – kompatybilność z większością urządzeń automatyki
- Łatwy montaż – złącza nakręcane, moment dokręcania 0,6 Nm, dodatkowe zabezpieczenie przeciwwstrząsowe
- Stopień ochrony IP67 – zapewnia szczelność i bezpieczeństwo pracy w trudnych warunkach
- Rozpoznawalne kodowanie A – zapewnia poprawność podłączenia i kompatybilność elektryczną

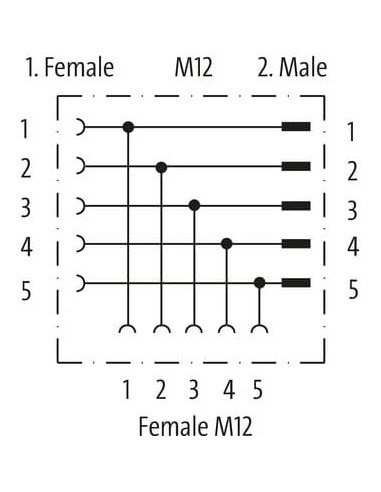

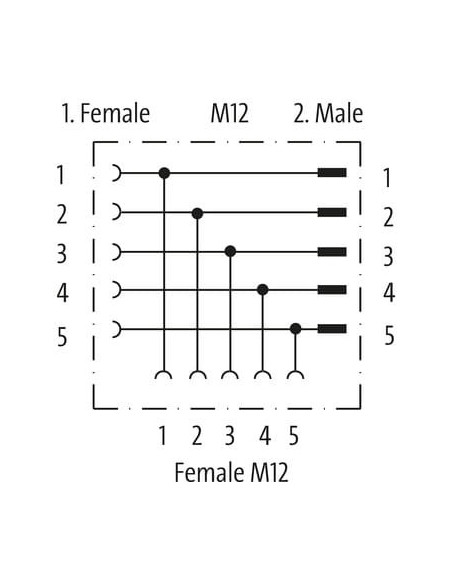

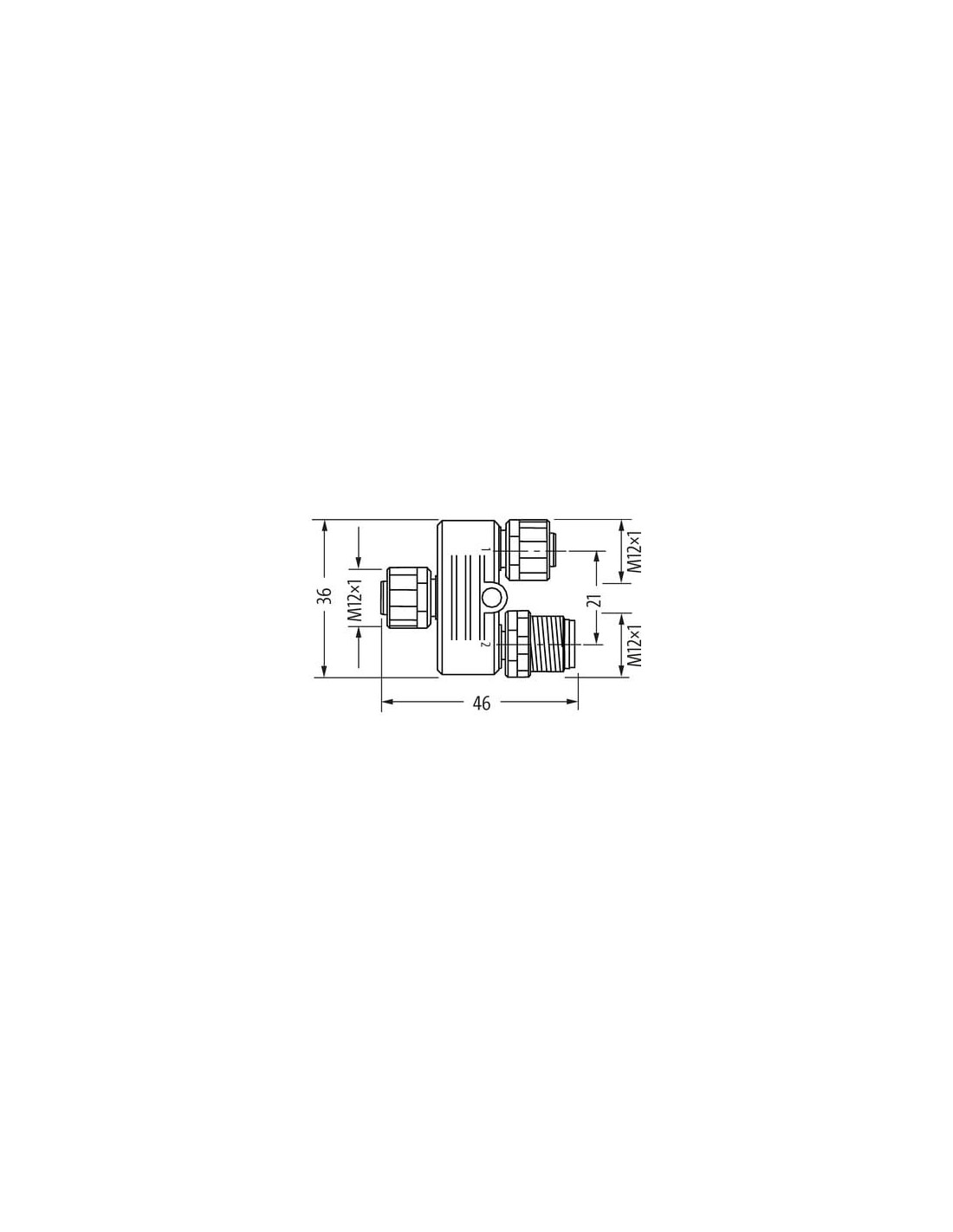

Typowa budowa i schemat połączeń złącza T M12

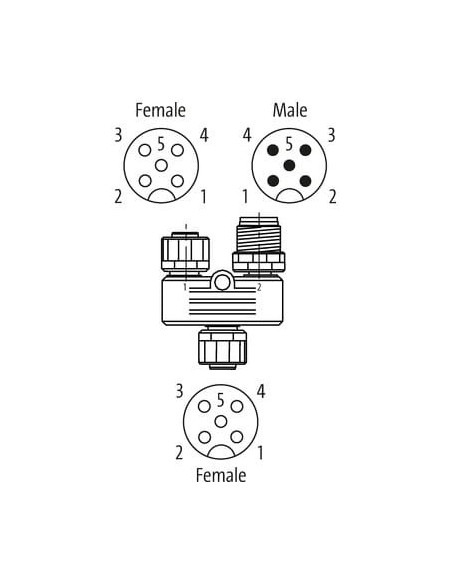

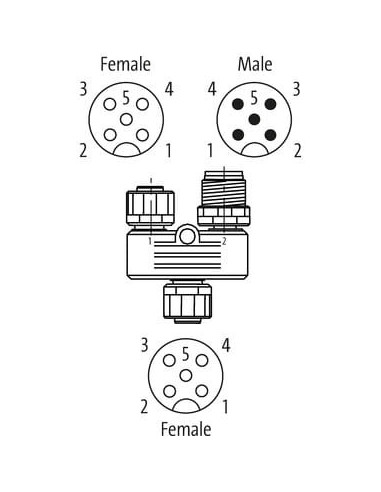

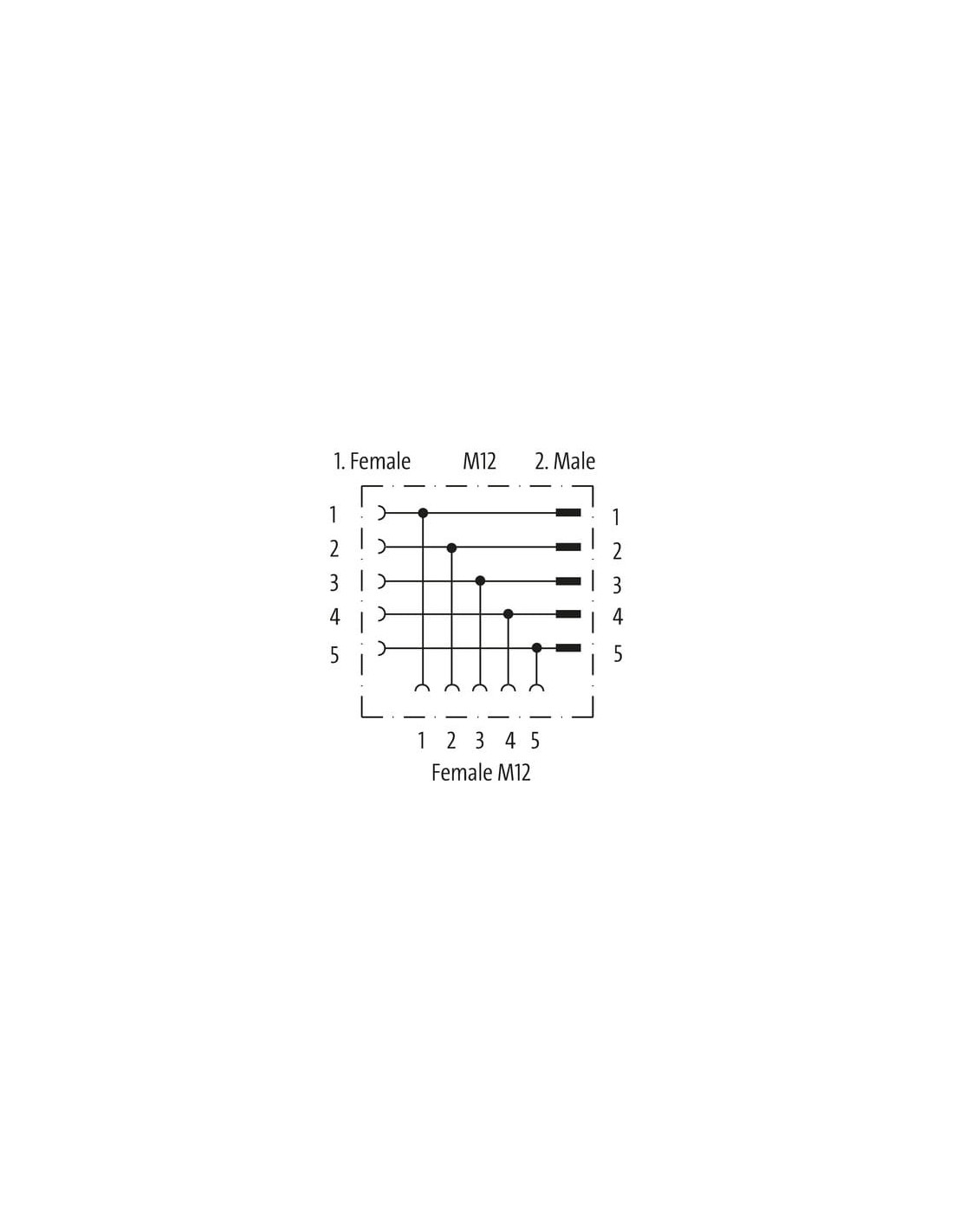

Złącze wyposażone jest w dwa gniazda żeńskie M12 (5-pin) oraz jedno gniazdo męskie M12 (5-pin). Połączenia między wyprowadzeniami pinów są równoległe, zgodnie z przedstawionym schematem, co pozwala na rozszerzenie obwodów sygnałowych lub zasilających bez ryzyka rozproszenia sygnału.
Bezpieczeństwo i prostota instalacji
Złącze T M12 umożliwia szybki i bezpieczny montaż poprzez włożenie i dokręcenie z zabezpieczeniem przed przekręceniem. Odpowiednio dobrane materiały zapewniają wysoką odporność na czynniki mechaniczne oraz temperatury od -25°C do +85°C. Dodatkowe uwagi dotyczące instalacji obejmują ochronę przed nadmiernymi siłami mechanicznymi oraz zachowanie odpowiedniego promienia gięcia przewodów w celu ochrony stopnia IP67.
Parametry elektryczne i mechaniczne
Złącze przeznaczone jest do pracy z napięciami do 60 V AC/DC oraz maksymalnym prądem 4 A na styk. Materiał styków to stop miedzi, co zapewnia doskonałe przewodzenie i trwałość.
Zastosowanie złączy trójnikowych M12 znacząco ułatwia budowę i modernizację infrastruktury automatyki przemysłowej, umożliwiając szybkie rozgałęzienie sygnałów oraz zasilania w sposób estetyczny i niezawodny.
