h coupler M12 male S-coded/ 2x M12 female S-coded
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Strona 3
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Rozdzielacz typu H M12 S-kodowany – Zasilanie i Rozgałęzianie w Przemyśle

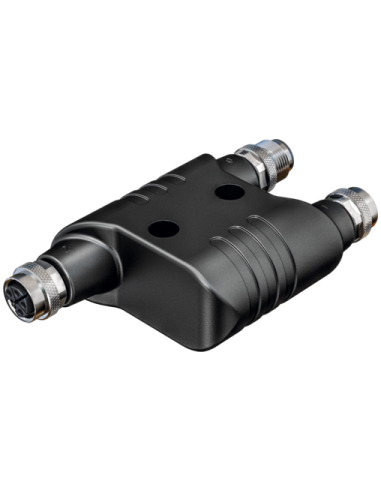

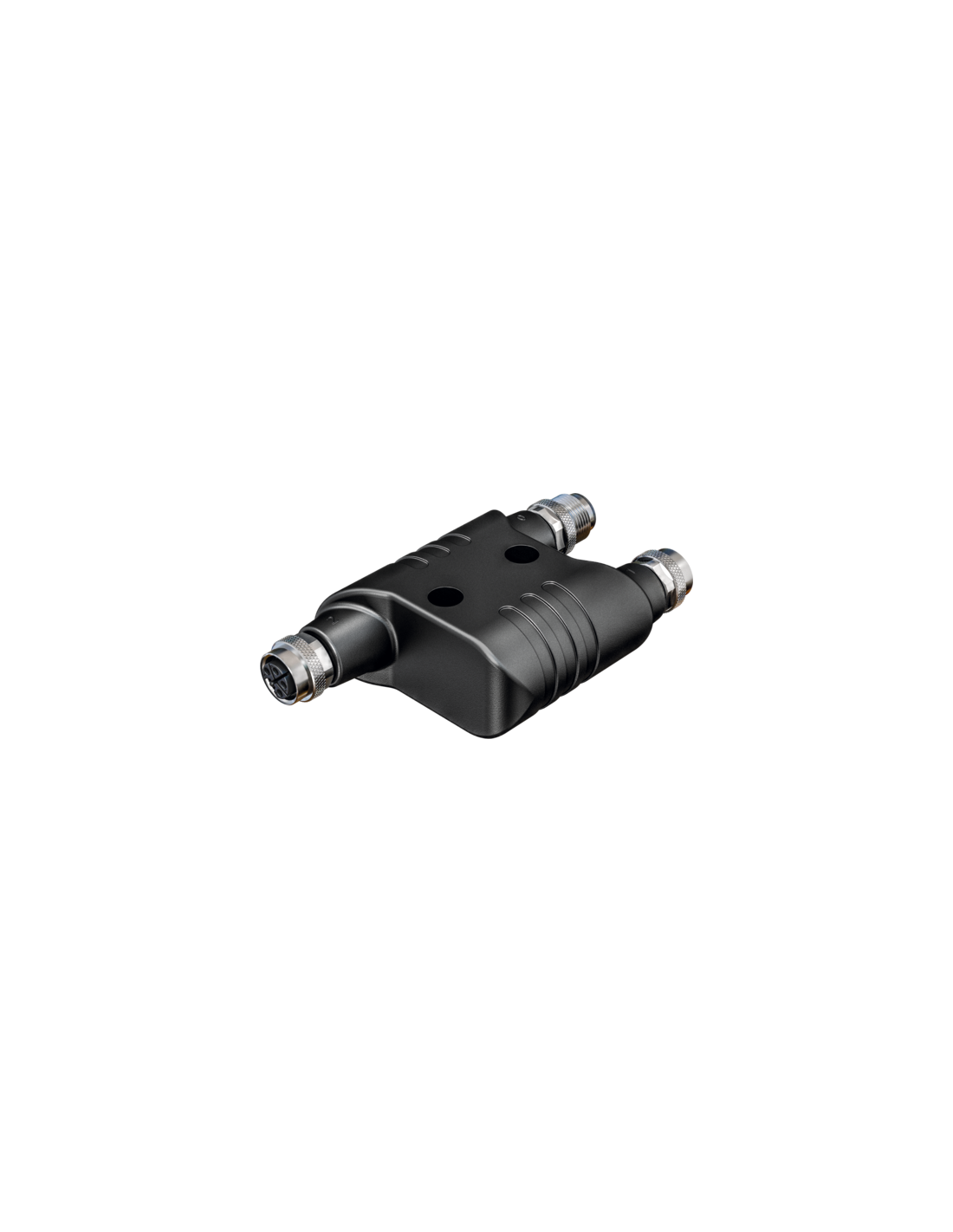

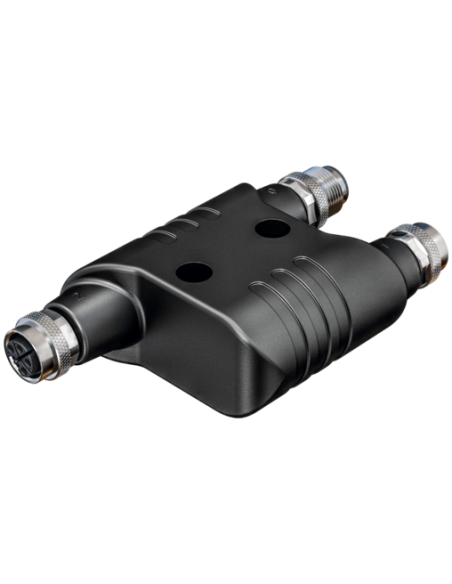

Rozdzielacz typu H, M12 S-kodowany, męski / 2x M12 S-kodowany, żeński (kod produktu: 7000-P6903-0000000) to specjalistyczny element dedykowany do efektywnego i bezpiecznego rozdzielania zasilania w aplikacjach automatyki przemysłowej. Dzięki zastosowaniu złączy M12 S-kodowanych, rozdzielacz przeznaczony jest do przesyłu wysokich prądów – aż do 12 A na styk, co czyni go idealnym rozwiązaniem do zastosowań w rozbudowanych systemach zasilania maszyn i instalacji.
Najważniejsze cechy rozdzielacza M12 typu H
- Profesjonalne rozdzielanie zasilania do dwóch urządzeń lub obszarów z jednego źródła
- M12 S-kodowany – standard przemysłowy zapewniający stabilność, bezpieczeństwo i jednoznaczność połączeń
- Solidna obudowa z tworzywa sztucznego – odporna na oleje, wiele chemikaliów oraz uszkodzenia mechaniczne
- Wysoka szczelność: stopień ochrony IP65, IP67, IP68
- Kompatybilność z normą IEC 61076-2-111
- Możliwość montażu w różnych pozycjach – przykręcany, zabezpieczenie przeciwwstrząsowe
- Oznaczone piny oraz przejrzysty układ połączeń
- Szeroki zakres temperatury pracy: od -30°C do +90°C
Zastosowanie rozdzielacza M12 S-kodowanego
Rozdzielacz typu H M12 S-kodowany znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budowie maszyn, technice transportowej oraz w instalacjach wymagających pewnych i bezpiecznych połączeń zasilających. Idealny do:
- Szaf sterowniczych oraz systemów dystrybucji zasilania
- Połączeń zasilających napędy, silniki, rozgałęziania magistral energetycznych
- Instalacji wymagających wodoszczelności i wysokiej odporności środowiskowej
- Sieci zasilania decydujących o niezawodności procesów produkcyjnych
Korzyści i zalety rozdzielacza M12 S-kodowanego
Stosowanie rozdzielacza typu H umożliwia łatwiejsze rozbudowywanie instalacji zasilającej bez konieczności dodatkowego okablowania. Ergonomiczny kształt oraz przejrzysty układ złącz upraszczają montaż i serwisowanie. Odporność na działanie czynników zewnętrznych oraz solidność wykonania gwarantują wieloletnią eksploatację nawet w trudnych warunkach przemysłowych.

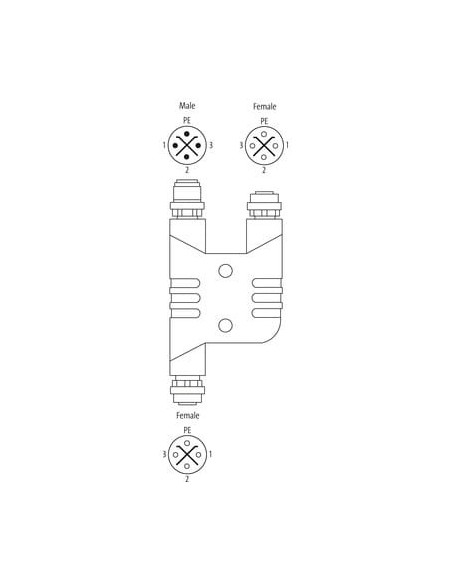

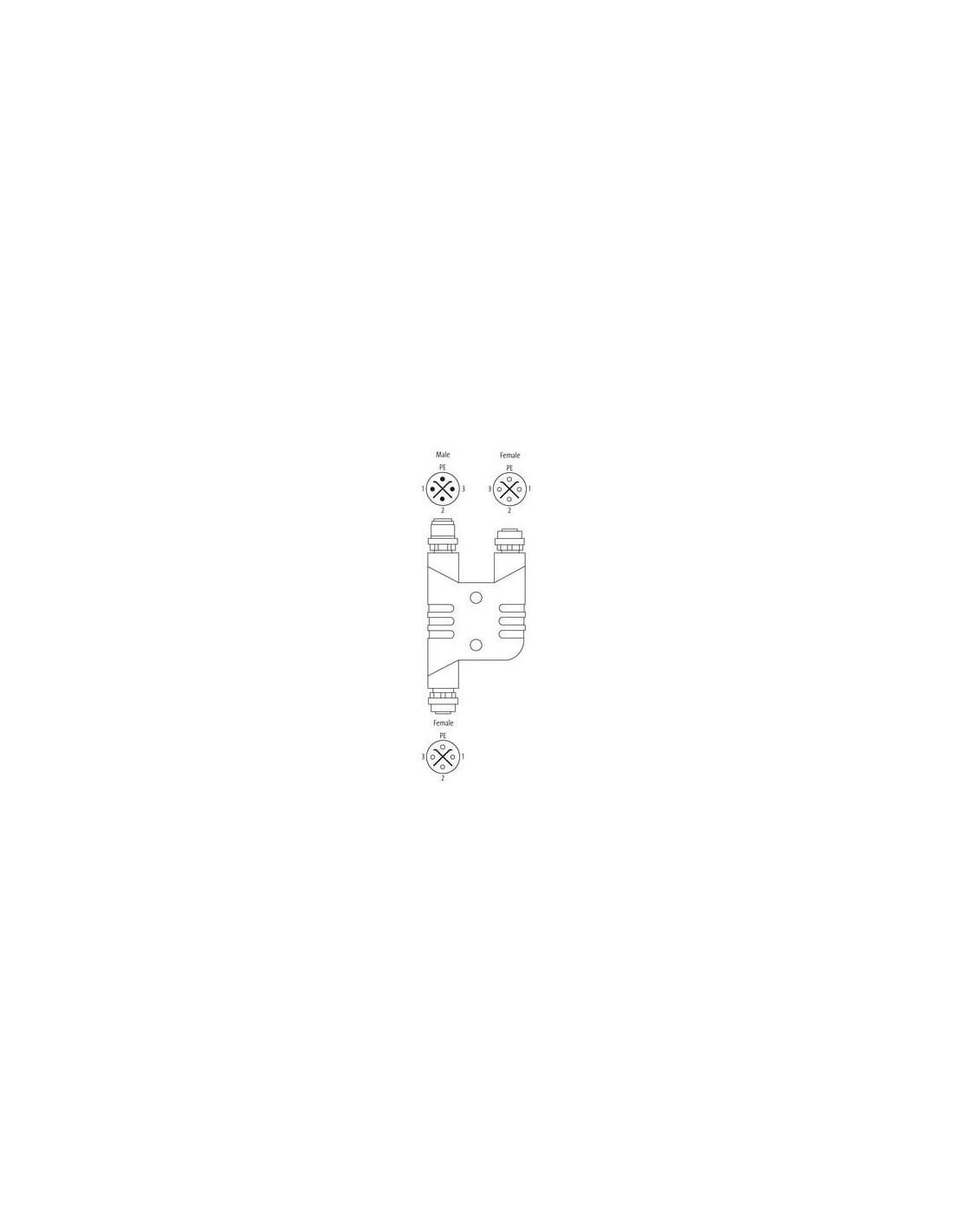

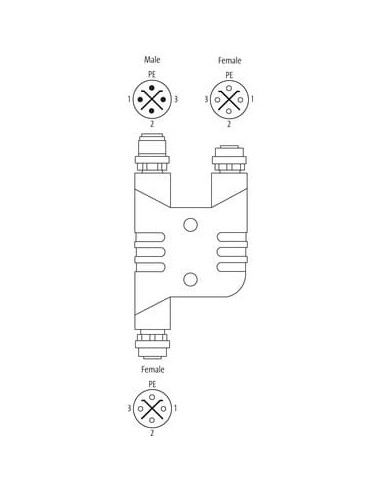

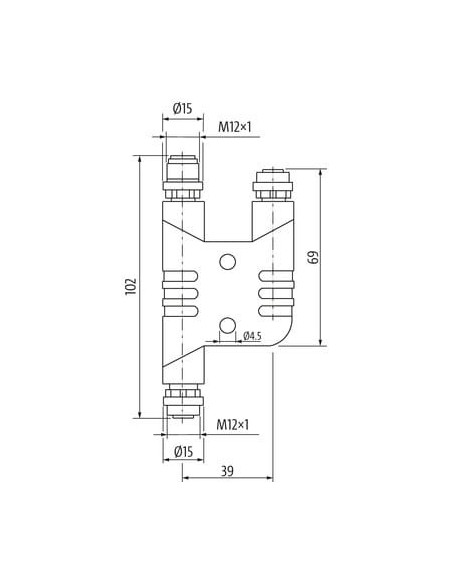

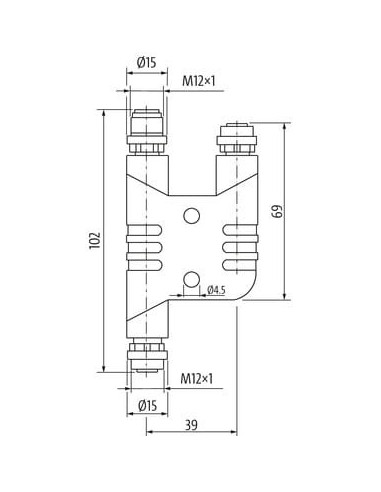

Wymiary i budowa – dokumentacja techniczna

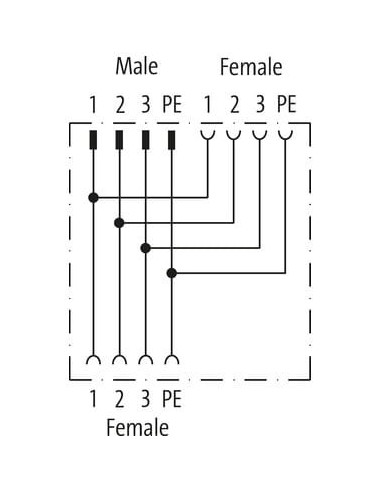

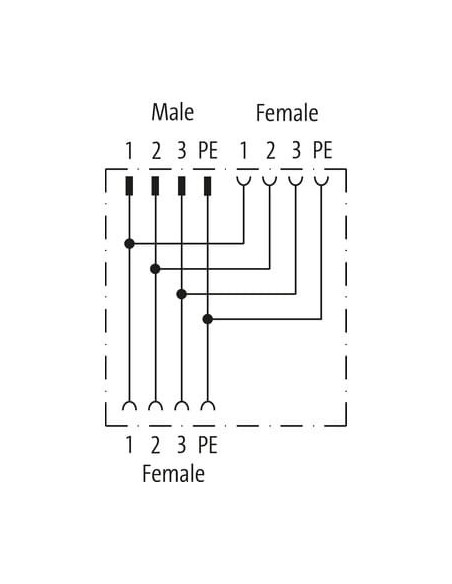

Dla projektantów i monterów udostępniane są szczegółowe rysunki techniczne i schematy połączeń, dzięki czemu proces integracji rozdzielacza w istniejącą infrastrukturę jest szybki i bezproblemowy.
Gwinty M12 x 1 pozwalają na kompatybilność ze standardowymi przewodami i akcesoriami przemysłowymi.
Rozdzielacz typu H M12 S-kodowany to niezawodne rozwiązanie umożliwiające sprawne rozgałęzianie zasilania w środowiskach przemysłowych, gdzie kluczowa jest odporność na warunki otoczenia oraz łatwość obsługi.
