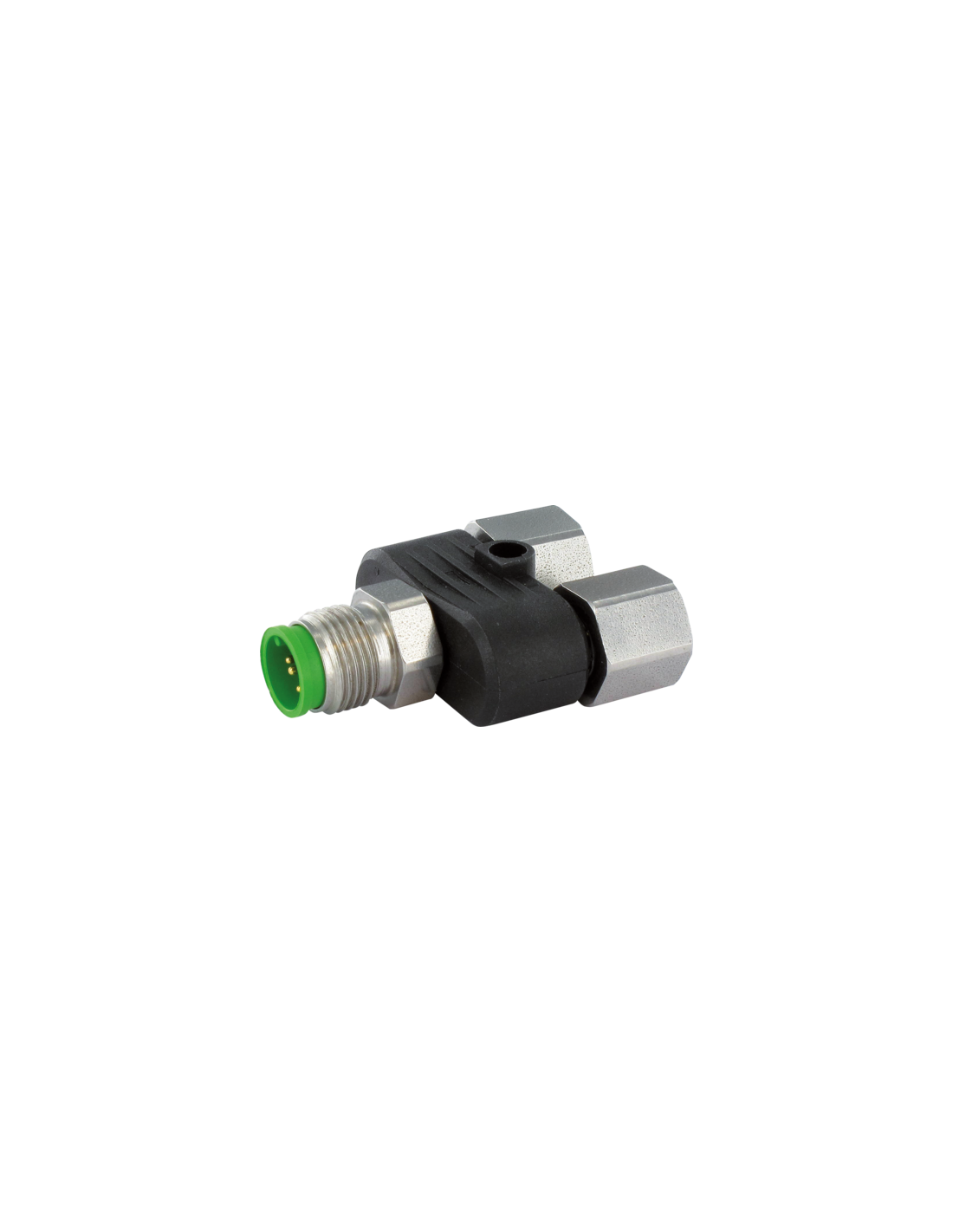

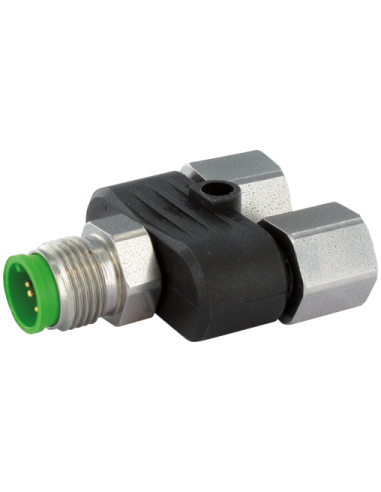

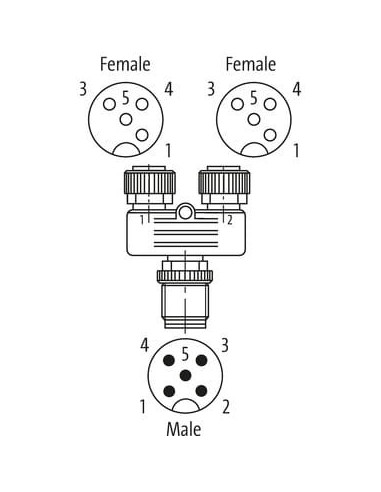

Trójnik
Męski prosty – gniazda proste
M12 – M12, 5-piny

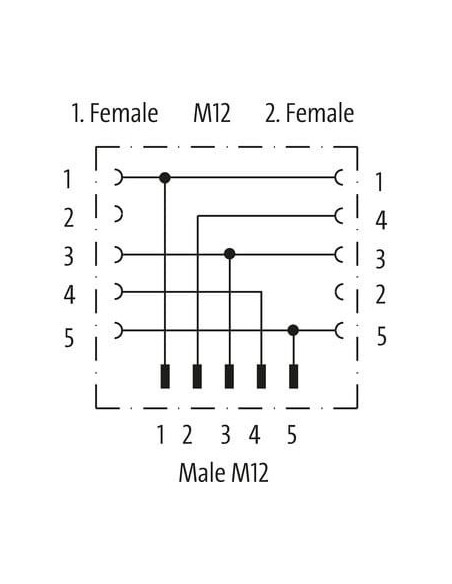

Funkcja rozdzielcza (NO)
Nakrętka V2A/śruba
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

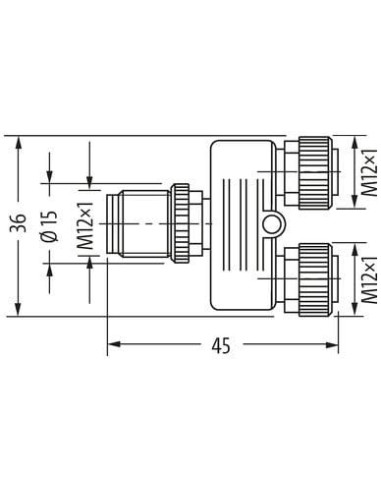

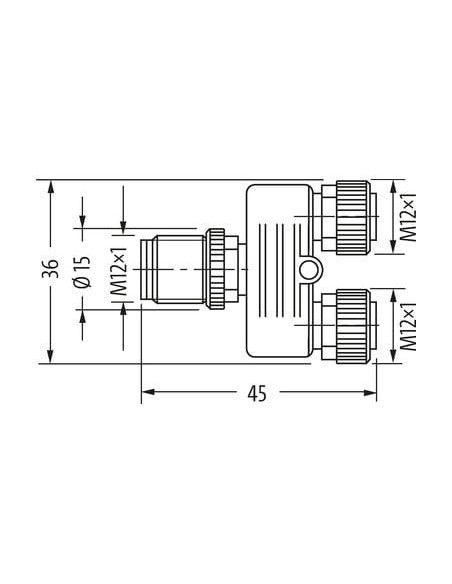

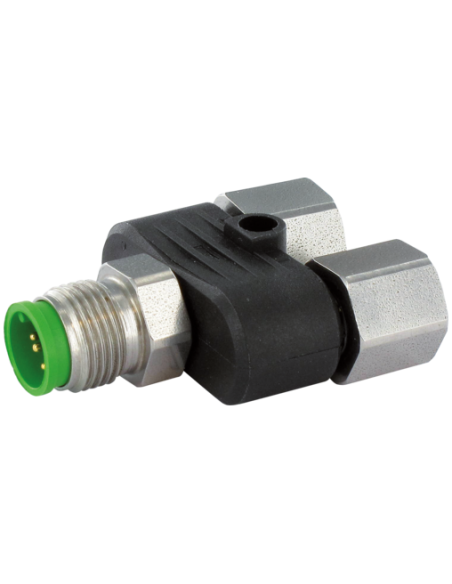

Trójnik M12 męski/żeński V2A – Złącze przemysłowe o wysokiej odporności
Trójnik M12 męski/M12 żeński V2A to specjalistyczny element łączeniowy wykorzystywany w instalacjach przemysłowych i automatyce, który umożliwia rozgałęzienie połączeń sygnałowych oraz zasilających przy pomocy standardowych złączy M12. Model ten wyróżnia się wysoką jakością wykonania oraz odpornością na warunki środowiskowe.
Zastosowanie trójnika M12 męski/M12 żeński w automatyce przemysłowej
Trójniki M12 są szeroko stosowane w systemach sterowania, liniach produkcyjnych, robotyce oraz urządzeniach przemysłowych, gdzie wymagane jest niezawodne rozdzielenie sygnałów lub zasilania. Dzięki kompatybilności z przyłączami M12 oraz prostemu montażowi przez skręcanie, gwarantują szybkie, trwałe i bezpieczne połączenia w trudnych warunkach eksploatacyjnych.
- Możliwość tworzenia rozgałęzień w sieciach sensorowych, siłownikach i innych urządzeniach automatyki.
- Optymalne rozwiązanie dla systemów wymagających podziału sygnałów na kilka ścieżek transmisji.
- Zmniejszenie ilości okablowania oraz lepsza organizacja instalacji elektrycznych.
Wytrzymała konstrukcja – odporność na środowisko
Obudowa trójnika została wykonana z trwałego materiału, który charakteryzuje się dużą odpornością chemiczną oraz na działanie olejów. Dodatkowe elementy metalowe wykonane są ze stali szlachetnej V2A (1.4305, V4A), co zapewnia odporność na korozję, a tym samym długotrwałą, bezproblemową pracę nawet w agresywnych warunkach produkcyjnych.
- Stopień ochrony: IP67 – ochrona przed pyłem i wodą przy prawidłowym podłączeniu.
- Zakres temperatury pracy: od -25°C do +85°C – możliwość zastosowania w różnych środowiskach przemysłowych.

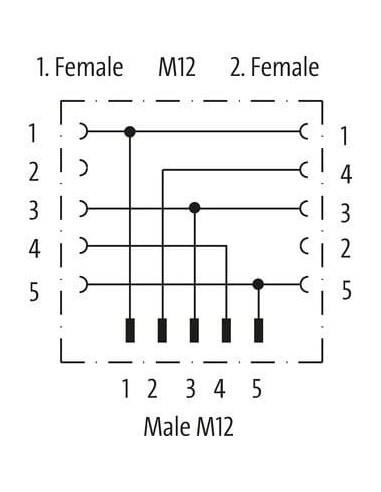

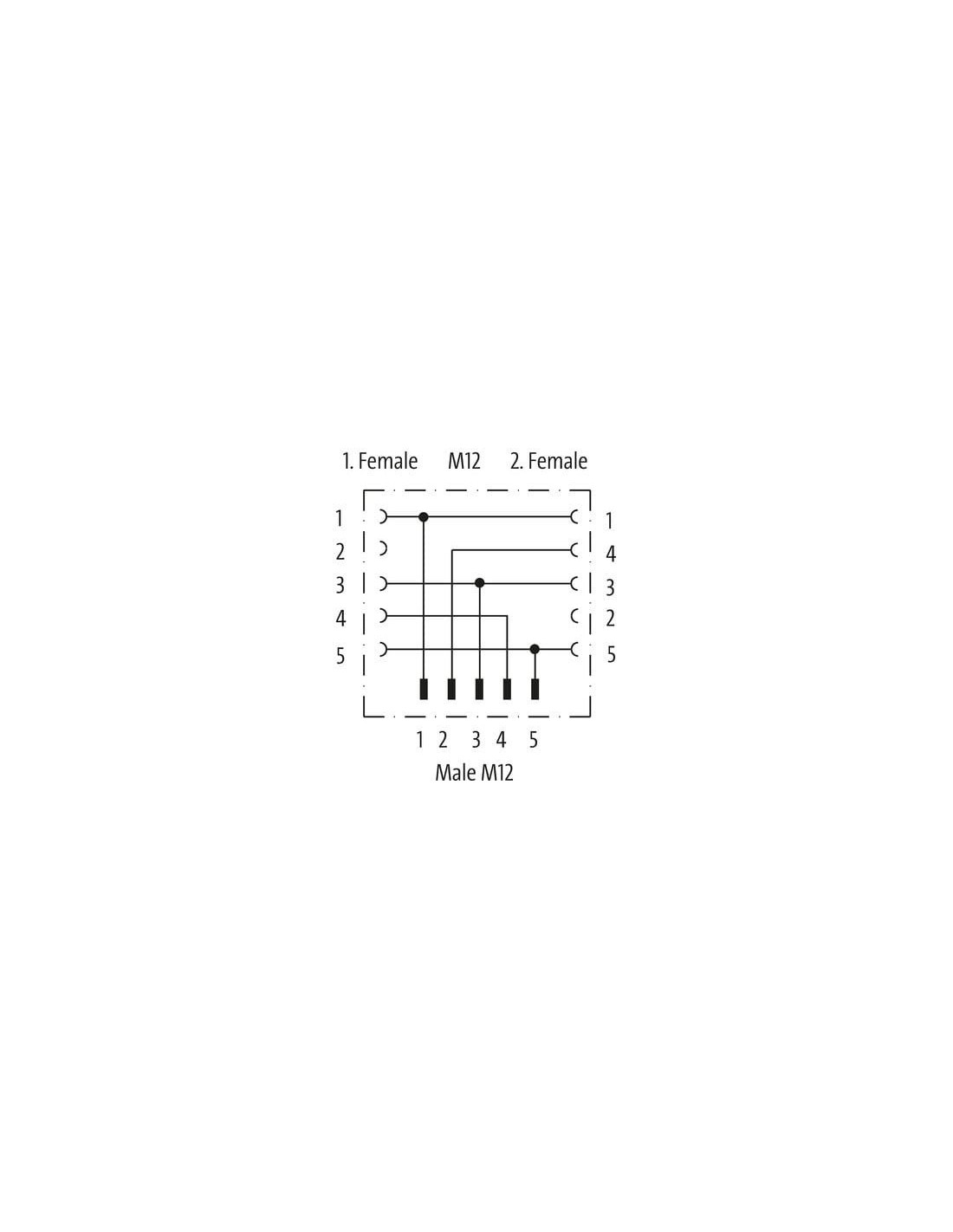

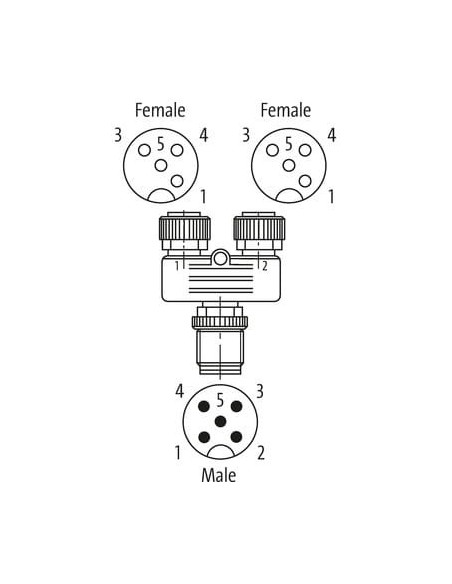

Funkcjonalność i uniwersalność złącza M12 5-pinowego
Trójnik jest wyposażony w 5-pinowe złącza, umożliwiające przesył zarówno sygnałów cyfrowych, jak i zasilania. Dzięki zastosowaniu uniwersalnego kodowania A, trójnik jest kompatybilny z wieloma urządzeniami dostępnymi na rynku.
- Wariant męski oraz dwa warianty żeńskie zapewniają łatwą integrację z istniejącym okablowaniem.
- Bezpieczny i szybki montaż dzięki gwintowi M12 x 1 oraz możliwości skręcenia z zabezpieczeniem przeciwwstrząsowym.
Typowe zastosowania i możliwości wykorzystania trójnika M12
Produkt znajduje zastosowanie m.in. w maszynach produkcyjnych, liniach montażowych, urządzeniach transportujących oraz w systemach rozbudowywanych o kolejne czujniki lub elementy wykonawcze. Idealnie sprawdza się tam, gdzie ważne jest szybkie i stabilne rozdzielenie sygnałów oraz minimalizacja przestojów w przypadku serwisowania.
- Rozdział sygnałów sensorów do sterowników PLC.
- Budowa rozproszonych systemów I/O w aplikacjach przemysłowych.
- Błyskawiczne tworzenie równoległych punktów pomiarowych.
Dzięki wysokiej jakości wykonania oraz odporności na działanie czynników zewnętrznych, trójnik M12 męski/M12 żeński V2A to sprawdzone rozwiązanie do zastosowań w wymagających instalacjach przemysłowych.
