h-coupler
M12 Power
Kodowanie L
4 + FE
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Strona 3
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

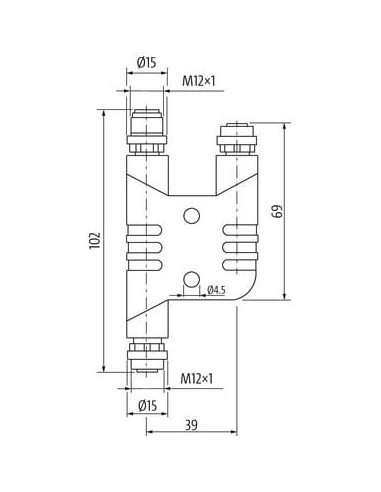

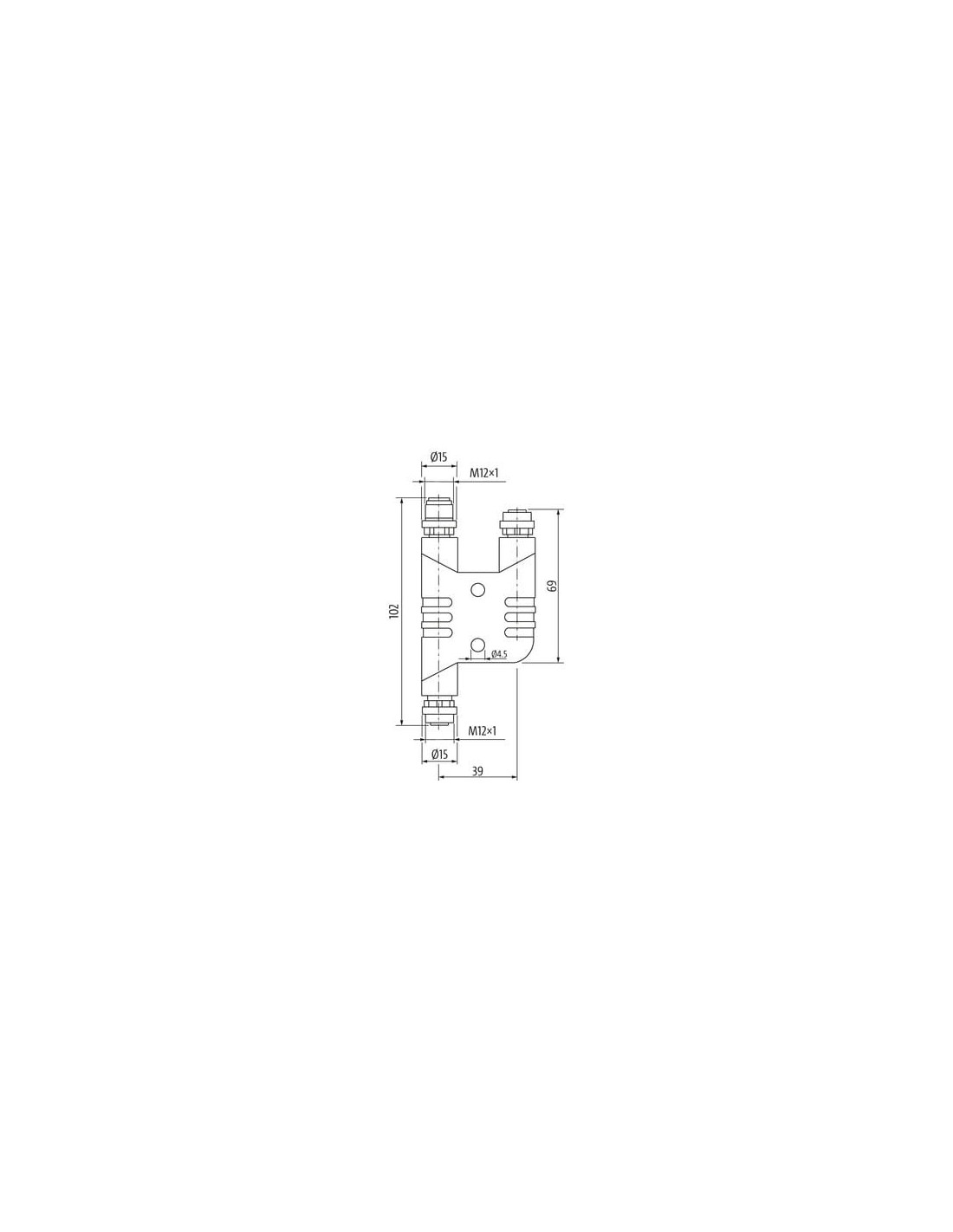

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | TPU |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

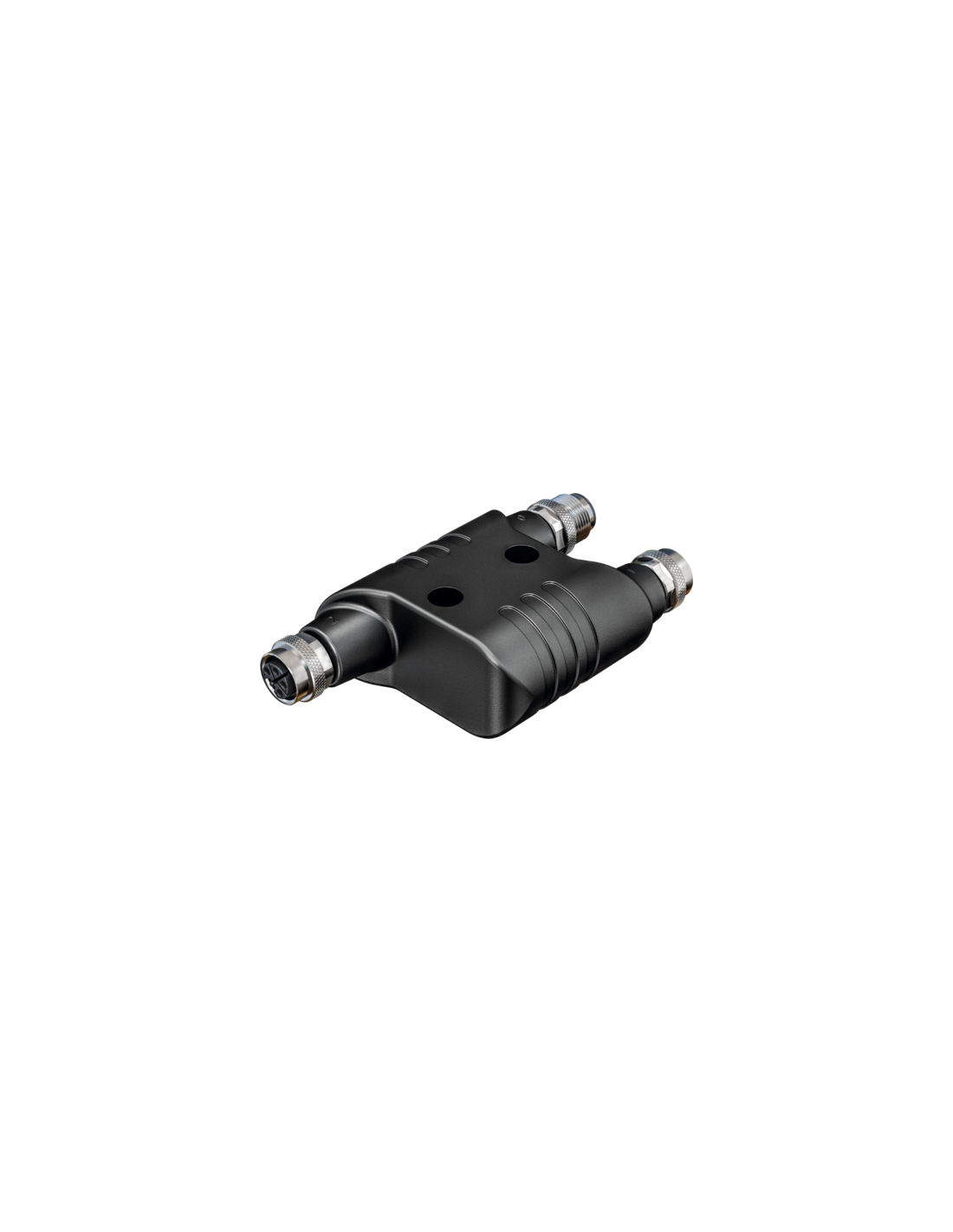

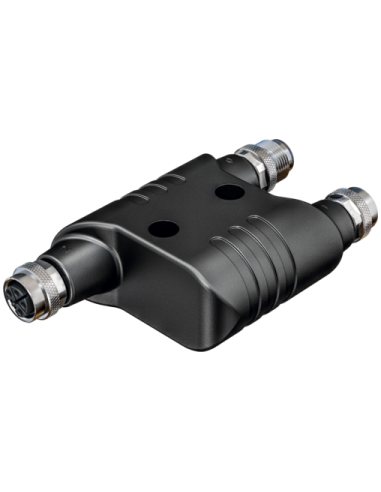

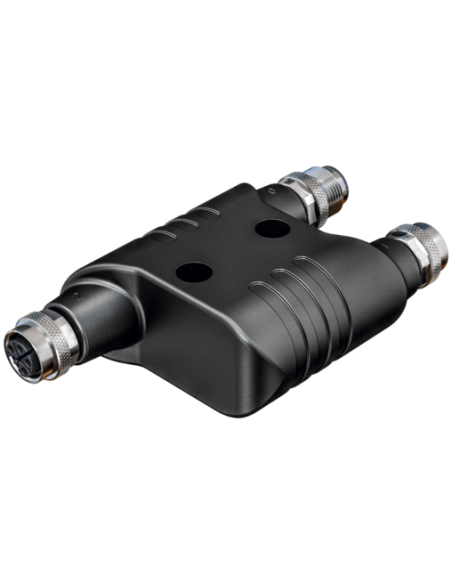

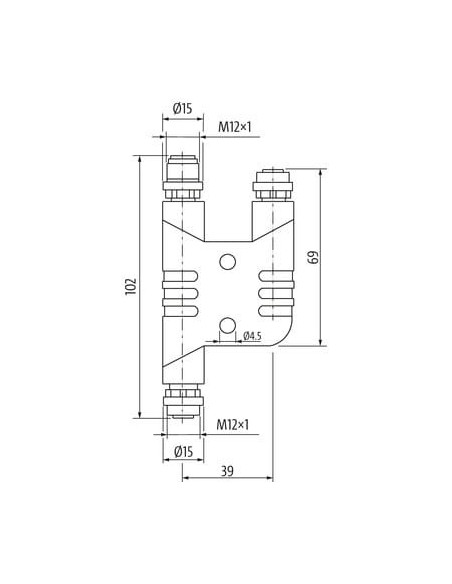

Trójnik M12 L-coded do zastosowań przemysłowych – 7000-P4903-0000000
Trójnik M12 męski L-coding / 2x M12 żeński L-coding o kodzie produktu 7000-P4903-0000000 to niezawodny i solidny element, przeznaczony do łączenia przewodów zasilających w wymagających środowiskach przemysłowych. Produkt zaprojektowano z myślą o łatwym rozdzielaniu oraz łączeniu linii zasilających przy użyciu złączy M12 z kodowaniem L, co zapewnia szeroką kompatybilność z wieloma urządzeniami automatyki i elementami infrastruktury przemysłowej.
Zastosowanie i funkcjonalność
Trójnik M12 L-coded jest dedykowany do zastosowań, w których wymagane jest przesyłanie zasilania niskonapięciowego oraz wysokoprądowego w standardzie przemysłowym. To idealne rozwiązanie do odgałęzienia linii zasilających w szafach sterowniczych, na liniach produkcyjnych, w maszynach oraz układach automatyki. Solidna i przemyślana konstrukcja oraz precyzyjna realizacja połączeń zapewniają niezawodność oraz bezpieczeństwo przesyłanych sygnałów i energii.
- Łatwa integracja w systemach automatyki, robotyce przemysłowej oraz maszynach produkcyjnych
- Budowa modułowa umożliwia szybkie rozdzielenie i podłączenie wielu urządzeń
- Złącza M12 L-code gwarantują pewność połączenia oraz ochronę przed błędnym wpięciem
- Odporność chemiczna i na oleje zapewnia długą żywotność nawet w najbardziej wymagających warunkach przemysłowych
Najważniejsze cechy konstrukcyjne trójnika M12 L-coded
- Obudowa z tworzywa TPU – gwarantuje wytrzymałość mechaniczną, odporność na wstrząsy oraz ogranicza wpływ agresywnych mediów
- Stopień ochrony IP65, IP67, IP68 – zapewnia pełną ochronę przed działaniem wody, kurzu oraz pyłu, nawet w zanurzeniu
- Pozłacane styki z mosiądzu – zapewniają niską rezystancję stykową oraz wysoką niezawodność przesyłanych sygnałów

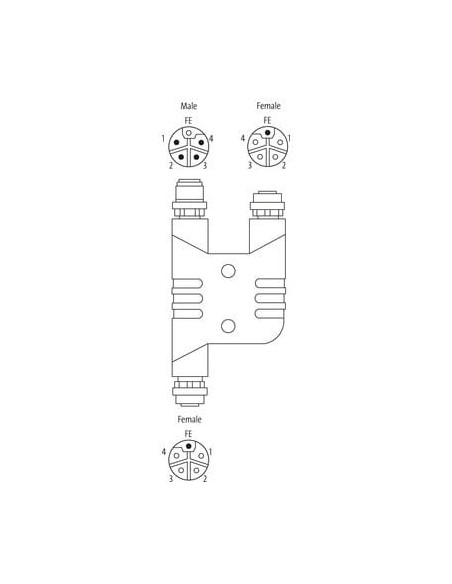

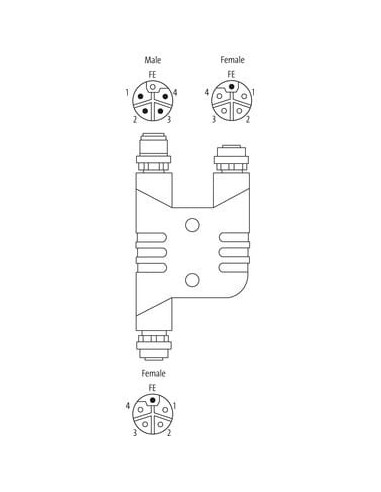

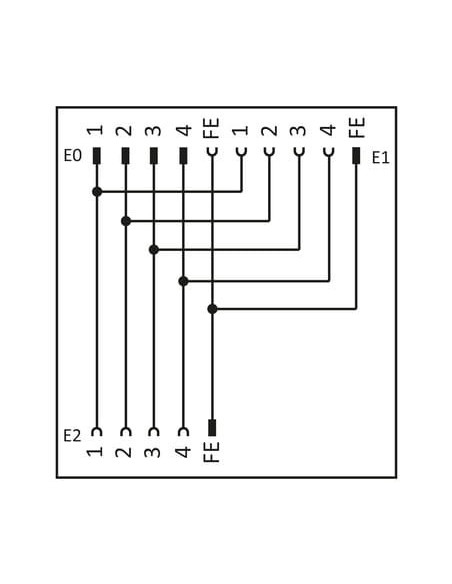

- Trójnik wyposażony w męskie oraz żeńskie złącza M12 (L-coded, 5-pinowe)
- Maksymalne napięcie robocze DC: 63V oraz maksymalny prąd na styk: 16A
- Bezpieczny montaż dzięki szerokiemu zakresowi momentu obrotowego oraz antywstrząsowym zabezpieczeniom
- Pasuje do typowych instalacji z gwintem montażowym M12 x 1
- Temperatura pracy wynosi od -30°C do +90°C
Typowe zastosowanie – gdzie sprawdzi się Trójnik M12 L-coded?
Trójnik M12 L-coded znajduje szerokie zastosowanie w:
- Rozgałęzieniu zasilania w szafach sterowniczych
- Zasilaniu siłowników, czujników oraz komponentów automatyki
- Tworzeniu magistral zasilających oraz podłączaniu urządzeń szeregowych
- Sektorze motoryzacyjnym, opakowaniowym, spożywczym oraz intralogistyce
- Aplikacjach, w których wymagane jest szybkie i pewne połączenie wysokoprądowe w warunkach przemysłowych
Korzyści z zastosowania rozdzielacza M12 Power L-coding
Wybór trójnika rozgałęźnego M12-Power L-coding to gwarancja nie tylko solidności i bezpieczeństwa, ale także oszczędności czasu przy instalacji oraz elastyczności przy rozbudowie systemów automatyki przemysłowej. Odporność na trudne warunki oraz wysoka niezawodność styków sprawiają, że produkt ten stanowi praktyczne i sprawdzone rozwiązanie w nowoczesnych aplikacjach przemysłowych.
